وقتی پله برقی متوقف میشود، صدای غیرعادی ایجاد میکند، یک قطعه بیش از انتظار ساییده میشود یا سیستم کنترلی یک Fault ثبت میکند، اولین چیزی که دیده میشود لزوماً علت اصلی خرابی نیست.
ممکن است یک حفاظت فعال شده باشد، قطعهای آسیب دیده باشد یا یک تنظیم از وضعیت مورد انتظار خارج شده باشد؛ اما سؤال اصلی این است: چه زنجیرهای از شرایط باعث شده این وضعیت به وجود بیاید؟
تحلیل علت ریشهای یا RCA روشی ساختاریافته برای حرکت از نشانه و شواهد به سمت علت قابل دفاع، اقدام اصلاحی و تأیید نتیجه است. هدف این روش، جایگزین کردن حدس و تعویض آزمونوخطایی قطعات با تصمیمگیری مبتنی بر داده و رابطه علت و معلولی است.
پله برقی مجموعهای از زیرسیستمهای مکانیکی، الکتریکی، کنترلی و ایمنی است. به همین دلیل، اثر یک مشکل ممکن است در نقطهای دیده شود که الزاماً منشأ اصلی همان مشکل نیست.
در ادبیات قابلیت اطمینان، بین «نحوه بروز خرابی»، «مکانیزم ایجاد خرابی» و «علت ایجاد آن» تفاوت گذاشته میشود. این تمایز باعث میشود مشاهده یک قطعه معیوب بهتنهایی برای اعلام علت اصلی کافی نباشد.
| لایه تحلیل | سؤال اصلی | نمونه ساده |
|---|---|---|
| نشانه | چه چیزی مشاهده یا ثبت شده است؟ | توقف، صدا، افزایش دما، لرزش یا ثبت Fault |
| علت مستقیم | چه وضعیت یا رخدادی مستقیماً به مشکل منجر شده است؟ | فعال شدن یک حفاظت یا افزایش اصطکاک در یک مجموعه |
| عوامل مؤثر | چه شرایطی وقوع یا شدت مشکل را تسهیل کردهاند؟ | آلودگی، نامیزانی، لرزش، محیط یا تغییر قبلی |
| علت ریشهای | چرا علت مستقیم به وجود آمده است؟ | علتی که اقدام روی آن میتواند از تکرار همان مکانیزم جلوگیری کند |
فرض کنید یک رولر بیش از انتظار ساییده شده است. تعویض آن ممکن است عملکرد دستگاه را به وضعیت قابل قبول برگرداند؛ اما هنوز مشخص نشده چرا رولر قبلی دچار همان الگوی سایش شده است.
اگر عامل بالادستی مانند نامیزانی، شرایط تماس نامناسب، آلودگی، بارگذاری نامطلوب یا مشکل در یک قطعه مرتبط باقی مانده باشد، قطعه جدید نیز ممکن است دوباره تحت همان مکانیزم خرابی قرار بگیرد.
بنابراین در تحلیل باید میان حالت خرابی، مکانیزم خرابی و علت خرابی تفاوت قائل شد. حالت خرابی توضیح میدهد مشکل چگونه خود را نشان داده، مکانیزم خرابی مسیر فیزیکی یا عملکردی ایجاد مشکل را توصیف میکند و RCA یک مرحله عقبتر میرود تا چرایی شکلگیری آن مکانیزم را بررسی کند.
اگر هدف، شناخت کلی نشانهها و ایرادهای متداول باشد، مقاله مشکلات رایج پله برقی و دلایل آنها آن Intent را پوشش میدهد. تمرکز این مقاله فقط بر روش رسیدن از یک نشانه به علت قابل دفاع است.

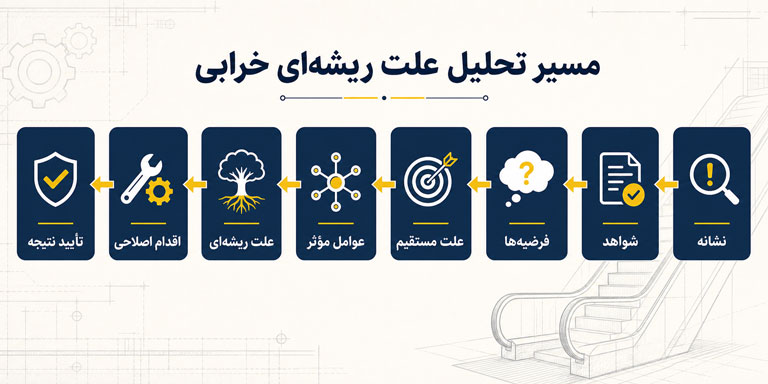

استاندارد IEC 62740 تحلیل علت ریشهای را یک فرآیند ساختاریافته برای بررسی رویدادهای رخداده میداند و تأکید میکند که روش انتخابی باید متناسب با مسئله باشد. در عمل، برای پله برقی میتوان منطق RCA را به مراحل زیر تبدیل کرد.
کیفیت RCA به کیفیت اطلاعات اولیه وابسته است. اگر داده رخداد ناقص باشد، حتی یک تحلیل منطقی نیز ممکن است به نتیجه نادرست برسد.
اصل مهم این است که مشاهده از تفسیر جدا شود. برای مثال «موتور خیلی داغ بود» یک برداشت است؛ ولی ثبت شرایط کار، وضعیت حفاظتی، اندازهگیری معتبر و مقایسه با سوابق قبلی، شواهد قابل بازبینی ایجاد میکند.
سابقه دستگاه بهویژه در Faultهای تکرارشونده اهمیت دارد. یک Fault منفرد ممکن است اطلاعات محدودی بدهد، اما تکرار همان رخداد بعد از یک تغییر مشخص یا در شرایط مشابه میتواند مسیر تحلیل را دقیقتر کند.
یک Fault Code یا فعال شدن یک حفاظت میتواند نشان دهد سیستم چه وضعیت غیرعادیای را تشخیص داده است؛ اما الزاماً پاسخ کامل به سؤال «چرا آن وضعیت ایجاد شد؟» نیست.
در تحلیل ریشهای باید بررسی شود آیا کد ثبتشده به خودِ علت اشاره میکند یا فقط پیامد یک مشکل در بخش دیگری از دستگاه است. تفسیر دقیق هر کد نیز باید براساس مستندات همان سازنده و مدل انجام شود.
در Faultهای متناوب، ایراد ممکن است هنگام حضور تکنسین دیگر وجود نداشته باشد. دستگاه در یک لحظه متوقف شده، شرایط تغییر کرده و زمان بررسی ظاهراً رفتار طبیعی نشان میدهد.
در این حالت Event History، ترتیب زمانی رخدادها و شرایط پیش از Fault اهمیت بیشتری پیدا میکنند. سؤال فقط این نیست که «در لحظه توقف چه اتفاقی افتاد؟» بلکه باید دید قبل از آن چه تغییری در شرایط دستگاه رخ داده است.
| الگوی مشاهدهشده | سؤال تحلیلی |
|---|---|
| Fault پس از گرمشدن بیشتر دیده میشود | آیا شرایط حرارتی یا تهویه با رخداد ارتباط دارد؟ |
| Fault زیر بار یا لرزش بیشتر ظاهر میشود | آیا یک اتصال یا جزء مکانیکی به تغییر بار حساس شده است؟ |
| Fault بعد از تعمیر یا تغییر جدید آغاز شده است | آیا زمان شروع الگو با همان تغییر همخوانی دارد؟ |
| Fault در شرایط محیطی مشخص تکرار میشود | آیا رطوبت، آلودگی یا محیط بخشی از مکانیزم خرابی است؟ |
RCA به یک ابزار خاص محدود نیست. روش مناسب به پیچیدگی خرابی، تعداد مسیرهای احتمالی علت و مقدار داده موجود بستگی دارد.
| ابزار | کاربرد مناسب | محدودیت |
|---|---|---|
| پنج چرا | زنجیرههای نسبتاً ساده علت | در مسائل چندعلتی ممکن است بیش از حد سادهسازی کند |
| درخت خطا | رویدادهای پیچیده یا دارای چند مسیر علت | برای مسائل ساده میتواند بیش از حد سنگین باشد |
| نمودار علت و معلول | ساخت فهرست اولیه فرضیهها | خودِ نمودار علت را اثبات نمیکند |
| خط زمانی رخداد | Faultهای متناوب و رویدادهای چندمرحلهای | به داده زمانی قابل اعتماد نیاز دارد |
| فلوچارت یا جدول OEM | محدود کردن سریع نقطه محتمل Fault | ممکن است در علت مستقیم متوقف شود |
راهنمای سازنده همچنان مرجع اصلی برای معماری مدار، منطق کنترل، ترتیب آزمون و محدودههای مجاز همان مدل است. RCA جایگزین Manual سازنده نیست؛ بلکه داده حاصل از عیبیابی را در یک زنجیره علت و معلولی بزرگتر قرار میدهد.
مثالهای زیر فرضی و آموزشی هستند و به پروژه واقعی یا دستگاه مشخصی از پله برقی لاین نسبت داده نمیشوند.
نشانه: در یک نقطه از مجموعه محرک افزایش غیرعادی دما ثبت شده است.
فرضیهها: وضعیت داخلی یاتاقان، روانکاری، نامیزانی، بارگذاری نامطلوب یا شرایط حرارتی محیط.
منطق RCA: اگر شواهد نشان دهند مشکل روانکاری یا نامیزانی عامل بالادستی است، تعویض یاتاقان بدون رفع آن عامل، علت ریشهای را حذف نکرده است.
نشانه: دستگاه فقط در بعضی شرایط کاری متوقف میشود و بعداً ظاهراً عادی کار میکند.
فرضیهها: شرایط حرارتی، تغذیه، اتصال متناوب، تغییر بار یا یک مسئله کنترلی.
منطق RCA: زمان رخداد با شرایط محیطی، الگوی بار، Event History و تغییرات اخیر مقایسه میشود تا مشخص شود کدام فرضیه بیشترین سازگاری را با شواهد دارد.
نشانه: رفتار هندریل در برخی شرایط با وضعیت مورد انتظار هماهنگ نیست یا آثار سایش غیرعادی مشاهده شده است.
فرضیهها: شرایط تماس در مجموعه محرک، مقاومت مسیر هدایت، Tracking، سایش یک قطعه یا بخش پایش.
منطق RCA: هیچکدام از این موارد فقط با مشاهده اولیه تأیید نمیشوند. شواهد باید نشان دهند کدام مکانیزم با الگوی واقعی رخداد سازگار است.
یکی از نمونههای رسمی و قابل استناد، تحقیق EMSD هنگکنگ درباره حادثه پله برقی Langham Place در سال ۲۰۱۷ است.
بررسی رسمی نشان داد زنجیر اصلی محرک دچار شکست ناشی از خستگی فلز شده بود. همزمان، Broken Drive Chain Device یا BCD نیز به دلیل شرایط مکانیکی گزارششده در مجموعه خود نتوانست ترمز کمکی را فعال کند.
ارزش این Case برای RCA در این است که تحلیل با جمله «زنجیر شکسته بود» پایان نمییابد. برای فهم کامل رویداد باید هم علت شکست زنجیر و هم وضعیت لایه حفاظتی مرتبط بررسی شوند.
در ادبیات مدیریت کیفیت میان رفع خودِ مشکل مشاهدهشده و اقدامی که علت ایجاد آن را هدف میگیرد تفاوت وجود دارد.
| وضعیت | رفع فوری | سؤال RCA |
|---|---|---|
| قطعهای آسیب دیده است | تعویض قطعه | چرا قطعه قبلی آسیب دید؟ |
| یک تنظیم تغییر کرده است | تنظیم مجدد | چه عاملی باعث تغییر وضعیت قبلی شده است؟ |
| آلودگی مشاهده شده است | تمیزکاری | منبع آلودگی چیست و آیا دوباره ایجاد میشود؟ |
| Fault بعد از Reset ناپدید شده است | راهاندازی مجدد | شرایط ایجادکننده Fault هنوز وجود دارد یا نه؟ |
این تفکیک به معنی کماهمیت بودن تعمیر نیست. تعمیر و تصمیم میان تنظیم، تعمیر یا تعویض Owner مستقل خود را دارد که در مقاله تعمیر پله برقی و عیبیابی دستگاه بررسی شده است.
سؤال این مقاله فقط این است: آیا عاملی که باعث ایجاد همان خرابی شده نیز شناسایی شده است؟
صرف اینکه یک توضیح منطقی به نظر برسد، برای پذیرفتن آن به عنوان Root Cause کافی نیست. علت پیشنهادی باید با شواهد اصلی سازگار باشد و مکانیزم وقوع خرابی را توضیح دهد.
در Faultهای متناوب ممکن است برای تأیید نتیجه به پایش بیشتری نیاز باشد. مدت و روش این پایش به نوع Fault، شرایط دستگاه و دستورالعمل سازنده بستگی دارد؛ بنابراین یک بازه ثابت را نمیتوان برای همه پله برقیها تجویز کرد.
اگر نتیجه تحلیل فقط در ذهن تکنسین باقی بماند، در خرابی بعدی بخش زیادی از مسیر دوباره از نقطه صفر تکرار میشود.
ثبت منظم شواهد، فرضیههای ردشده، علت مستقیم، عوامل مؤثر، علت ریشهای و نتیجه اقدام باعث میشود سابقه هر دستگاه به یک منبع واقعی برای تحلیل خرابیهای آینده تبدیل شود.
| فیلد پیشنهادی | هدف |
|---|---|
| شناسه دستگاه | تفکیک صحیح سابقه تجهیزات |
| نشانه گزارششده | ثبت آنچه واقعاً مشاهده شده است |
| شرایط وقوع | ثبت زمینه رخداد |
| شواهد | ثبت داده قابل بازبینی |
| فرضیههای بررسیشده | حفظ مسیر تحلیل و دلایل رد فرضیهها |
| علت مستقیم و عوامل مؤثر | تفکیک حلقههای زنجیره علت |
| علت ریشهای | ثبت نتیجه همراه با منطق |
| اقدام اصلاحی | مشخص کردن علت هدفگرفتهشده |
| تأیید نتیجه | ثبت ارزیابی اثربخشی |
برای موضوع مستقل ثبت و نگهداری سوابق، مقاله سامانه گزارش سرویس پله برقی توضیح میدهد چگونه اطلاعات هر دستگاه در طول بازدیدها و تعمیرات قابل پیگیری میماند.
منابع زیر برای ساخت چارچوب مفهومی مقاله استفاده شدهاند. در موضوعات مدلمحور، Manual سازنده همان دستگاه همچنان مرجع اصلی است.
تحلیل علت ریشهای از جایی شروع میشود که تشخیص سطحی تمام میشود. مشاهده یک Fault، قطعه آسیبدیده یا توقف دستگاه فقط نقطه شروع است.
یک تحلیل قابل دفاع باید بتواند میان نشانه، علت مستقیم، عوامل مؤثر و علت ریشهای تفاوت ایجاد کند و برای نتیجه خود شواهد داشته باشد.
ارزش RCA در پیچیده کردن تعمیر نیست؛ ارزش آن در جلوگیری از تصمیمهای بدون شواهد است. اگر فقط آخرین قطعه آسیبدیده اصلاح شود ولی عامل بالادستی همچنان باقی بماند، ممکن است مکانیزم خرابی نیز باقی مانده باشد.
