پله برقی یکی از مهمترین تجهیزات حملونقل عمودی در ساختمانهای تجاری، اداری، فرودگاهها، متروها و مراکز خرید است. این دستگاه الکترومکانیکی با طراحی خاص خود، امکان جابهجایی راحت و سریع افراد بین طبقات را فراهم میکند. شناخت قطعات اصلی پله برقی نهتنها برای متخصصان صنعت ساختمان بلکه برای مهندسان تاسیسات، پیمانکاران و حتی مصرفکنندگان نهایی اهمیت دارد. در این مقاله، با نگاهی دقیق و مهندسی، به معرفی قطعات پله برقی خواهیم پرداخت.
قیمت قطعات پله برقی: تحلیل جامع، بازه قیمتی و راهنمای استعلام (آپدیت ۱۴۰۴)
پله برقی نوعی پله با شیب معین است که به منظور جابجایی مداوم افراد بین طبقات طراحی شده است. این دستگاه از اجزای مکانیکی، الکترونیکی و کنترلی مختلفی تشکیل شده که با هماهنگی کامل، حرکت یکنواخت و ایمن را برای کاربران فراهم می کند.
در ادامه به معرفی تک تک این قطعات خواهیم پرداخت.

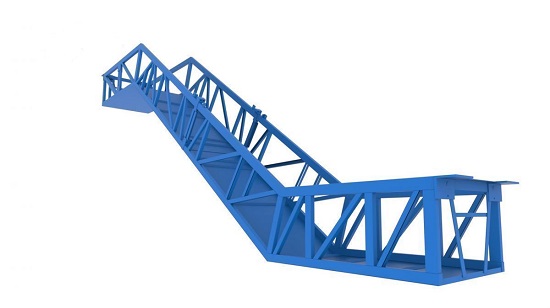

شاسی یا ترَس (Truss) ساختار اصلی فلزی پله برقی است که سایر اجزا روی آن نصب میشوند. این بخش معمولاً از فولاد ضد زنگ یا آلومینیوم تقویتشده ساخته شده تا تحمل وزن و تنشهای وارد شده را داشته باشد. شاسی در دو نقطه (بالا و پایین) به کف طبقات متصل شده و از استحکام بالایی برخوردار است. این سازه مقاوم در برابر لرزش، ضدزنگ و ضدخوردگی و قابل نصب آسان در محل پروژه است.
پلهها مهمترین جزء دیداری و عملکردی پله برقی هستند. این اجزا از جنس آلومینیوم یا فولاد ساخته میشوند و بهصورت یکپارچه در زنجیر پله قرار میگیرند. طراحی سطح پلهها دارای شیارهایی است که مانع لغزش کاربر میشود. سطح پله های پله برقی به دو دسته سطح آج دار و سطح شیاردار با روکش ضد لغزش تقسیم بندی می شود.

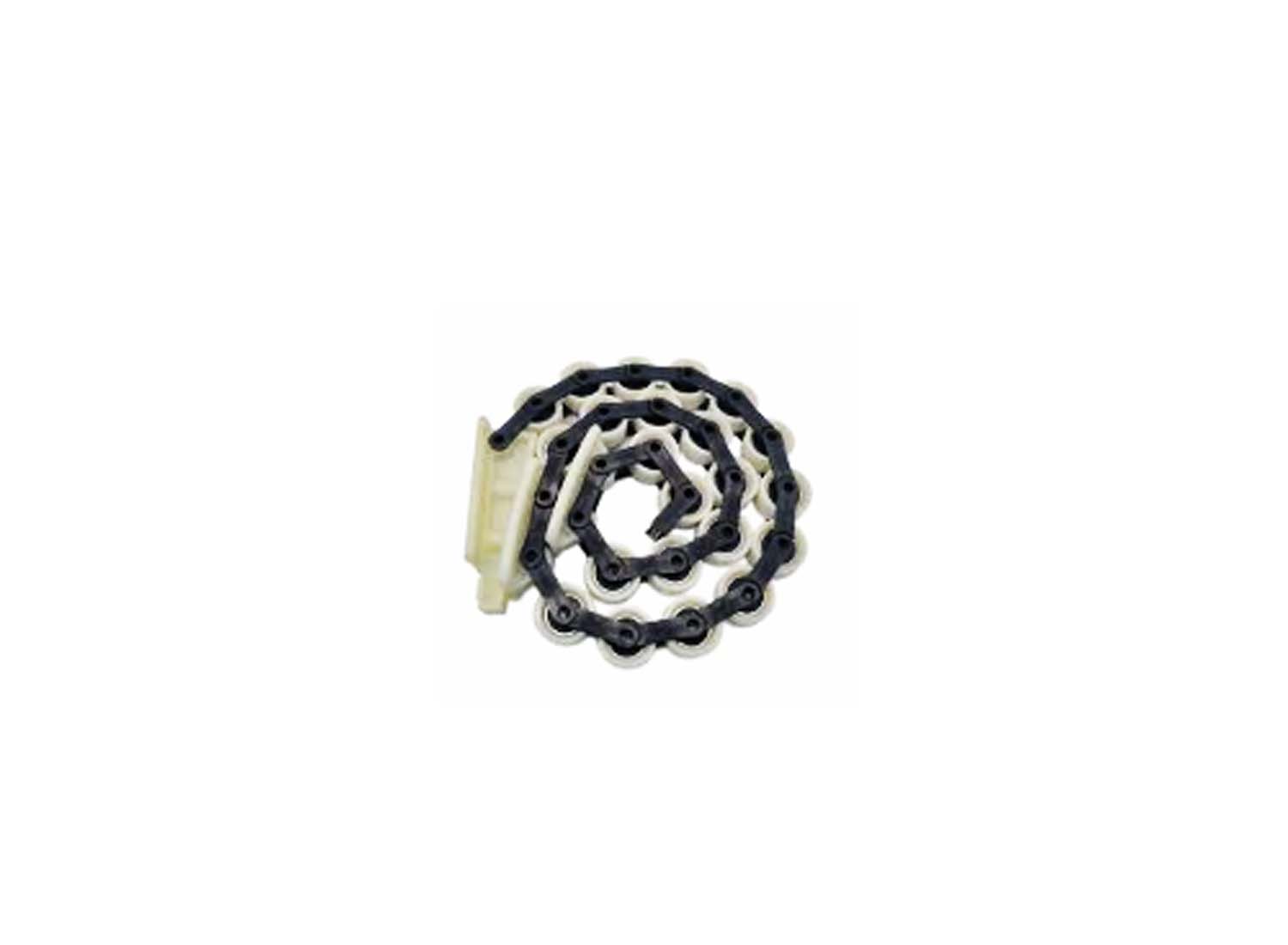

زنجیر پله، ساختاری است که پلهها را بهصورت متوالی به هم متصل کرده و حرکت آنها را ممکن میسازد. این زنجیر به موتور و چرخدندههای محرک متصل است و حرکت چرخشی موتور باعث حرکت کل مجموعه میشود. زنجیر یا چین پله برقی معمولا از جنس فولاد آلیاژی با مقاومت بالا، فولاد کربنی سخت کاری شده و فولاد آلیاژ مقاوم به سایش ساخته شده است.
راهنمای کامل عیبیابی، نگهداری و افزایش عمر مفید قطعات پله برقی

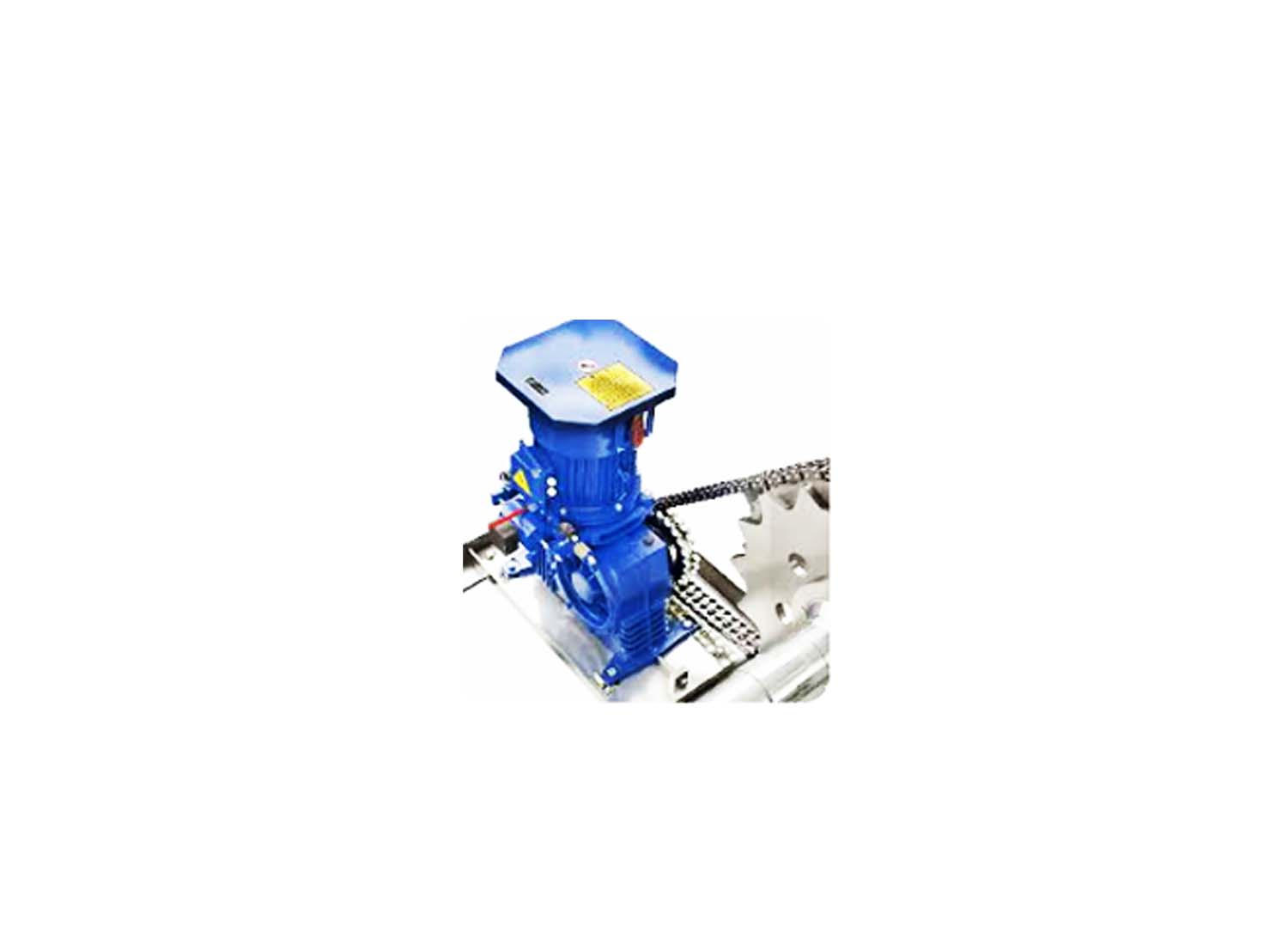

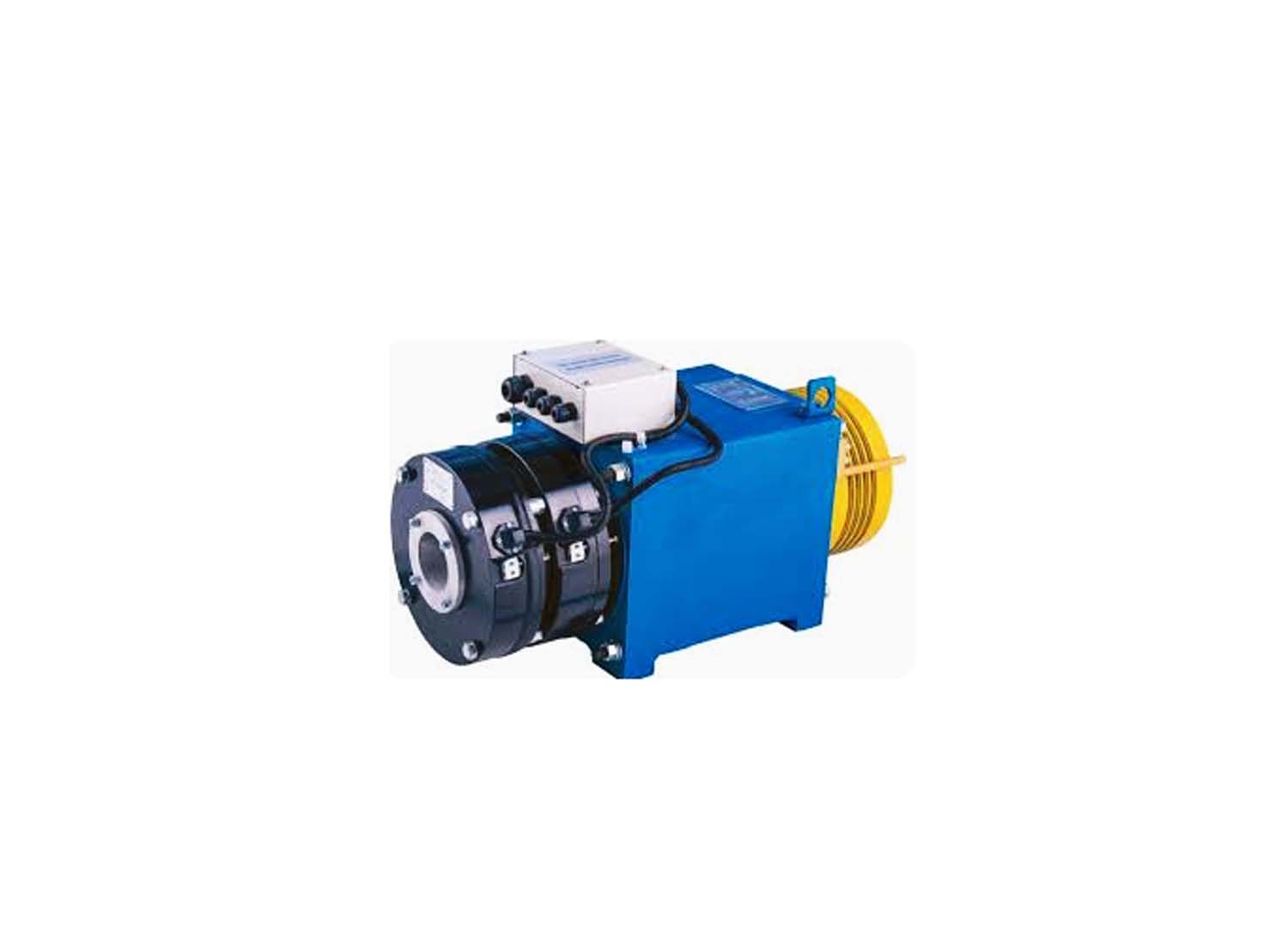

موتور محرک پله برقی، یک موتور الکتریکی است که به طور خاص برای تأمین نیروی مورد نیاز پله برقی طراحی شده است. این موتور، انرژی الکتریکی را از منبع تغذیه دریافت کرده و آن را به انرژی مکانیکی تبدیل میکند. انرژی مکانیکی تولید شده، از طریق یک سیستم انتقال قدرت (معمولاً شامل چرخدندهها، زنجیرها و شفتها) به پلهها منتقل میشود و آنها را به حرکت در میآورد. موتورهای محرک پله برقی بر اساس نوع جریان الکتریکی، ساختار و کاربرد، انواع مختلفی دارند. شناخت این تفاوتها برای انتخاب صحیح موتور، تعمیر و نگهداری مناسب ضروری است.
به طور کلی، موتورهای پله برقی را میتوان به دو دسته اصلی تقسیم کرد:
گیربکس یکی از قطعات کلیدی در پله برقی است که وظیفه انتقال قدرت از موتور الکتریکی به زنجیره پله ها را بر عهده دارد. انواع مختلفی از گیرکس ها در پروژه های مختلف پله برقی استفاده می شوند که بسته به نوع کاربرد، ظرفیت و طراحی کل سیستم استفاده می شوند.
یکی از رایج ترین انواع گیربکس در پله برقی است که دارای نسبت تبدیل بالا در ابعاد جمع و جور بوده و عملکرد نرم و بی صدایی دارد. ایمنی بالا، نگهداری ساده و مصرف انرژی نسبتا کم از مزایای گیربکس حلزونی پله برقی بوده و گرم شدن زیاد در صورت کارکرد طولانی مدت از معایت آن است.
راندمان بالاتری از گیربکس حلزونی پله برقی داشته و صدای نسبتا کمی از بقیه موتورها دارد. نصب دقیق توسط تکنسین مجرب در این مدل گیبرکس اهمیت بالایی دارد.
این مدل گیربکس ترکیبی از چند نوع چرخ دنده بوده و برای سیستم های با بار سنگین که نیازمند قدرت و دوام بالا است استفاده می شود. از مزایای گیربکس پله برقی ترکیبی می توان به توان تحمل گشتاور بالا و انعطاف پذیری در طراحی و نسبت تبدیل بالا اشاره کرد.

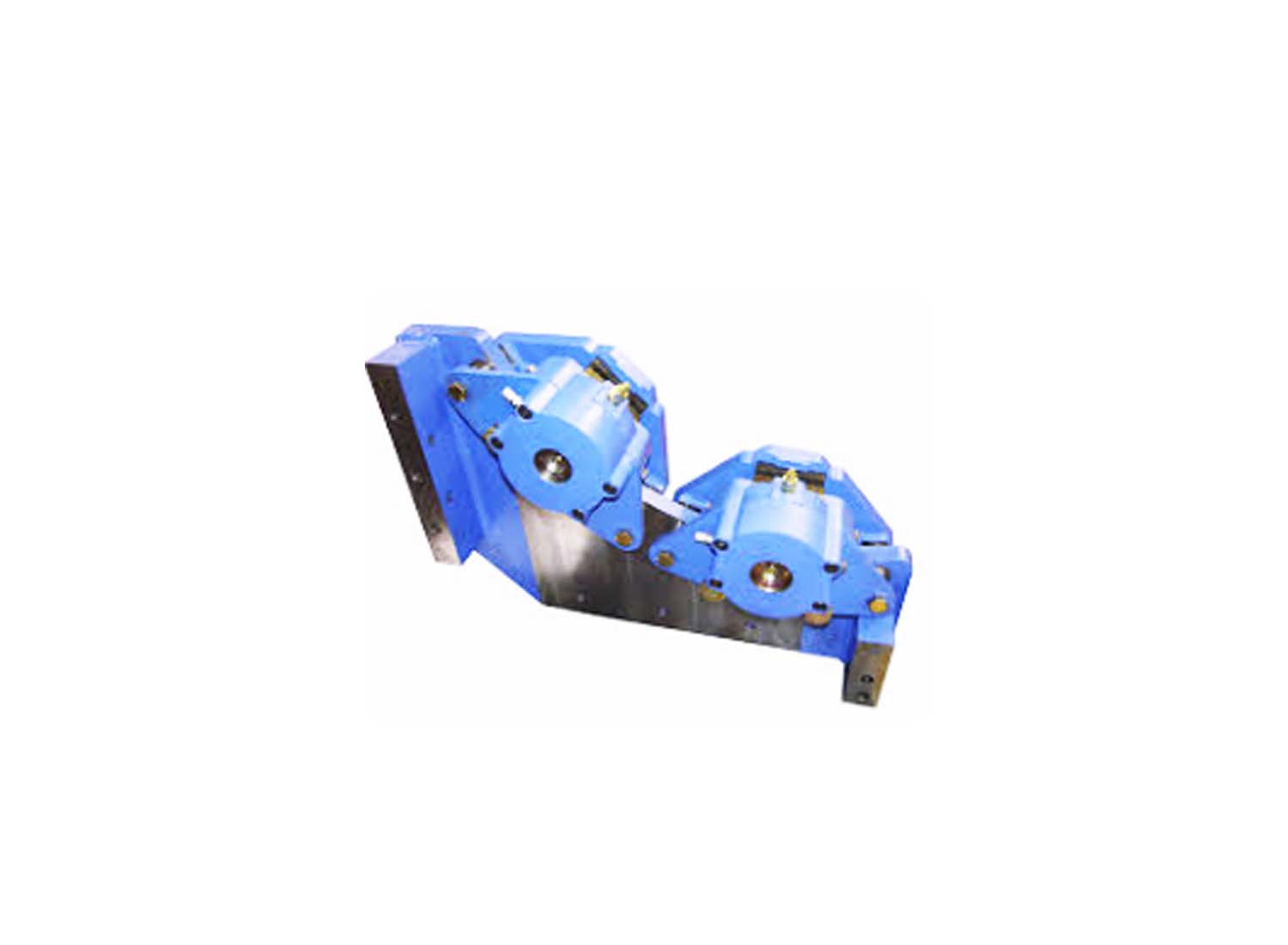

سیستم ترمز در پله برقی یکی از مهمترین اجزای ایمنی آن است که وظیفه دارد در مواقع ضروری یا هنگام توقف معمول، حرکت پله ها را به طور ایمن متوقف کند. این سیستم باید قادر باشد پله برقی را حتی در صورت قطعی برق یا خرابی های مکانیکی متوقف کند در نتیجه هیچ گونه احتمال خطری برای مسافران وجود نداشته باشد. اجزای اصلی سیستم ترمز پله برقی شامل ترمز الکترومغناطیسی، ترمز مکانیکی، سنسور سرعت و ترمز اضطراری می باشد. ترمز های پله برقی در دو مدل سوار بر محور موتور و سوار بر شفت اصلی در پروژه ها اجرا می شوند. سیستم ترمز دو تایی در بعضی پروژه های خاص مانند فرودگاه ها که نیاز به ایمنی بسیار بالا هست کار می شوند. در این سیستم هر دو مدل ترمز ایمنی سوار بر محور موتور و سوار بر شفت اصلی استفاده می شود.
ریل ها در پله برقی یکی از قطعات اساسی و پنهان هستند که نقش کلیدی در هدایت صحیح حرکت پله ها و دستگیره ایفا می کنند. بدون وجود ریل ها حرکت منظم، ایمن و هماهنگ اجزای متحرک پله برقی امکان پذیر نخواهد بود. سیستم های ریل در پله برقی در دو قسمت ریل های پله و ریل های دستگیره اجرا می شوند. برای نگهداری و سرویس ریل های پله برقی باید روغن کاری دوره ای، بررسی ساییدگی و بررسی انحنای ریل اجام شود. پله برقی بدون ریل مناسب نه تنها پر سر صدا و لرزان می شود بلکه برای مسافران خطرناک نیز خواهد بود. ریل پله داخل شاسی اصلی در دو طرف زیر پله ها و ریل دستگیره در کناره های داخلی بدنه پله برقی قرار دارد.

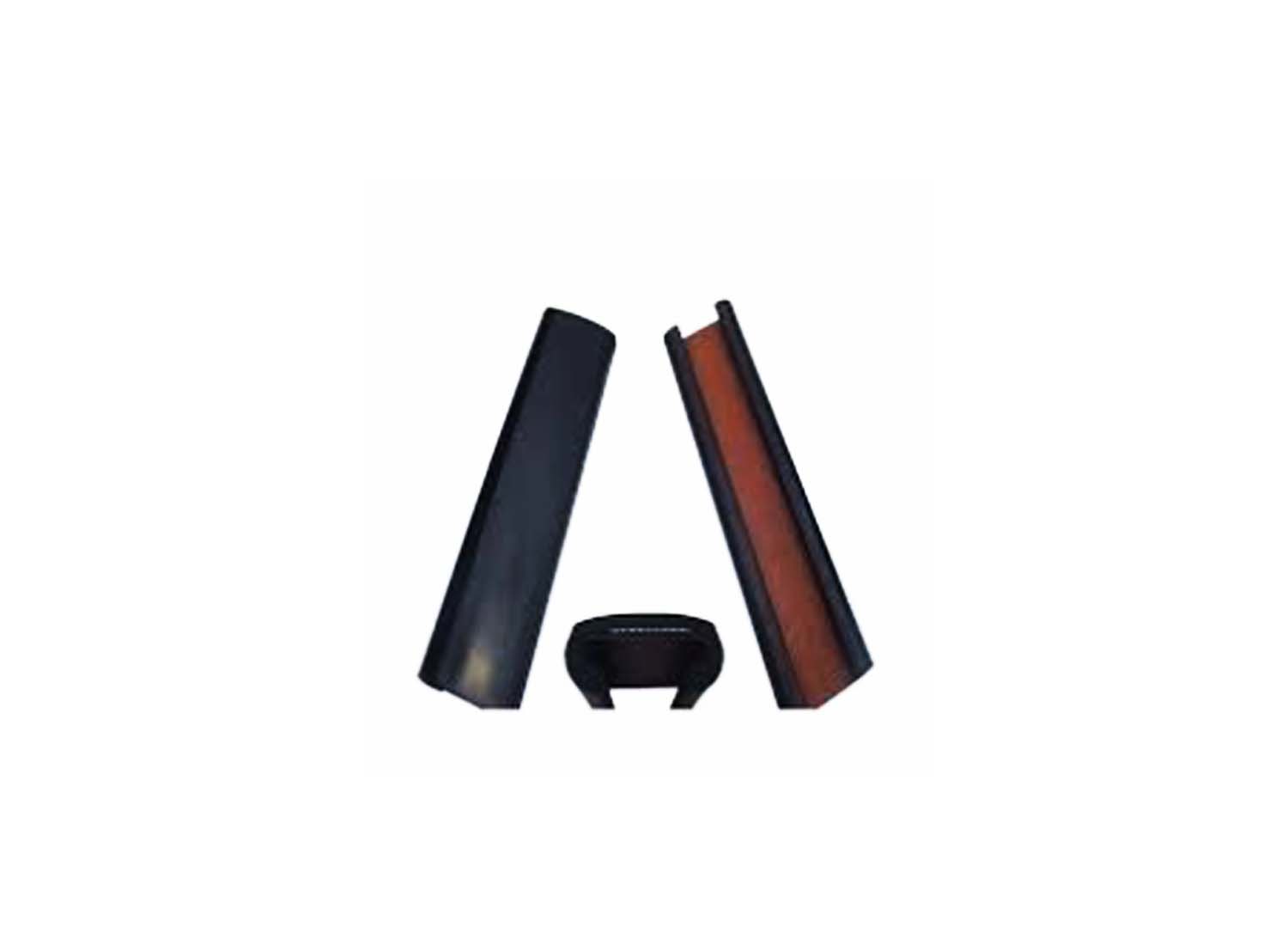

دستگیره های متحرک یا هندریل ها یکی از اجزای بسیار مهم پله برقی هستند که وظیفه حفظ تعادل و ایمنی مسافران در حین حرکت را بر عهده دارند. این دستگیره ها باید دقیقا با همان سرعت پله حرکت کنند تا افراد بتوانند به راحتی تعادل خود را حفظ کرده و دچار لغزش یا سقوط نشوند. دستگیره ها با کمک یک سیستم محرک و مجموعه ای از قرقره ها رولرها و موتور، در مسیری بسته و حلقه ای شکل حرکت می کنند. نکات فنی برای نگهداری و سرویس دستگیره های متحرک پله برقی شامل تنظیم کششی دستگیره ها، سایش و ترک خوردگی، روغن کاری قرقره ها و نظافت کلی سطح دستگیره ها می شود.

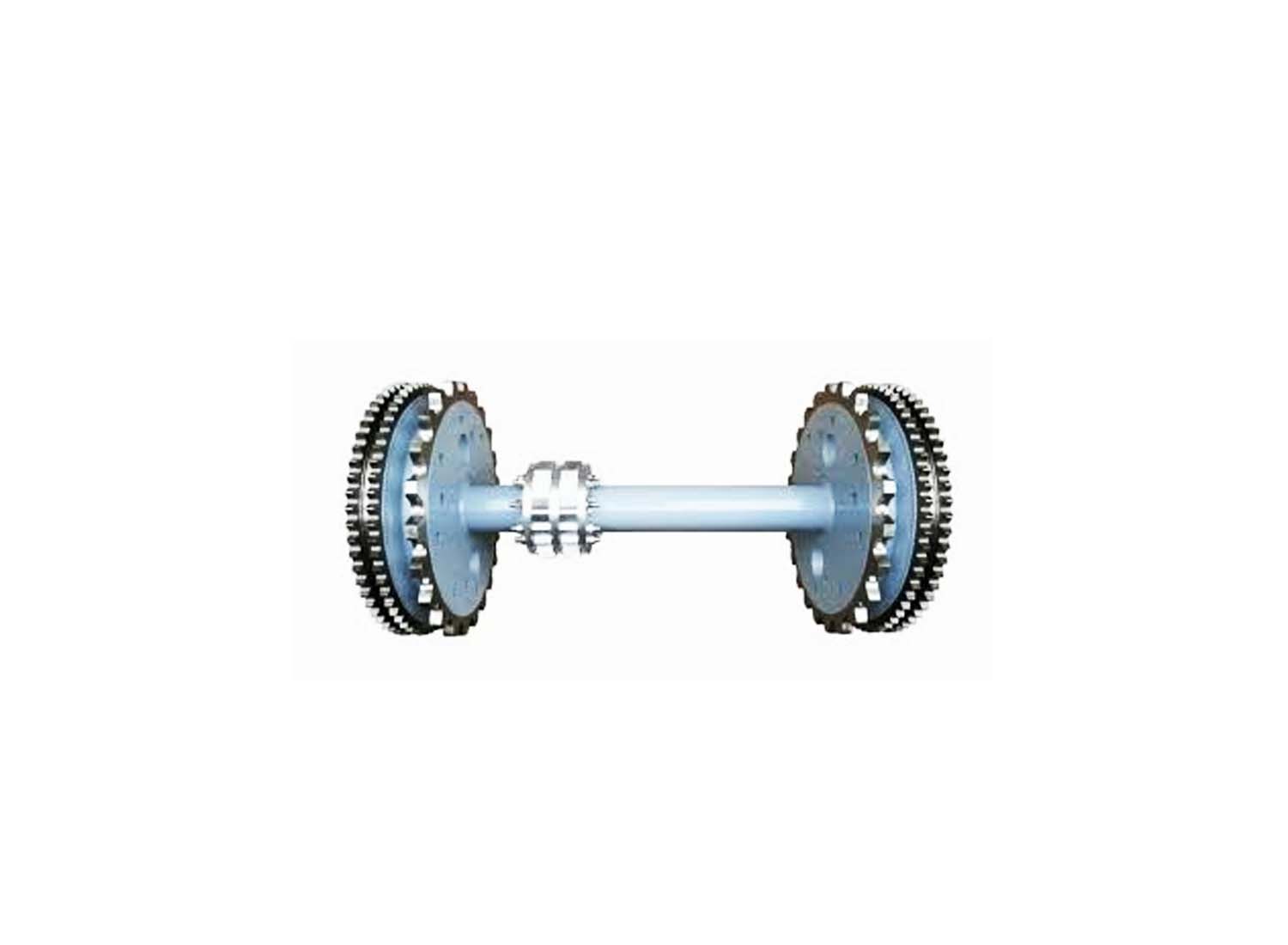

سیستم درایو دستگیره یا هندریل در پله برقی مجموعه ای از قطعات مکانیکی یا الکترونیکی است که موظف است هندریل پله برقی را به صورت پیوسته، هم زمان و هم سرعت با حرکت پله ها به گردش درآورد. این هماهنگی بین حرکت پله ها و هندریل برای حفظ تعادل و ایمنی مسافران حیاتی است. اجزای اصلی سیستم درایو هندریل در پله برقی شامل:

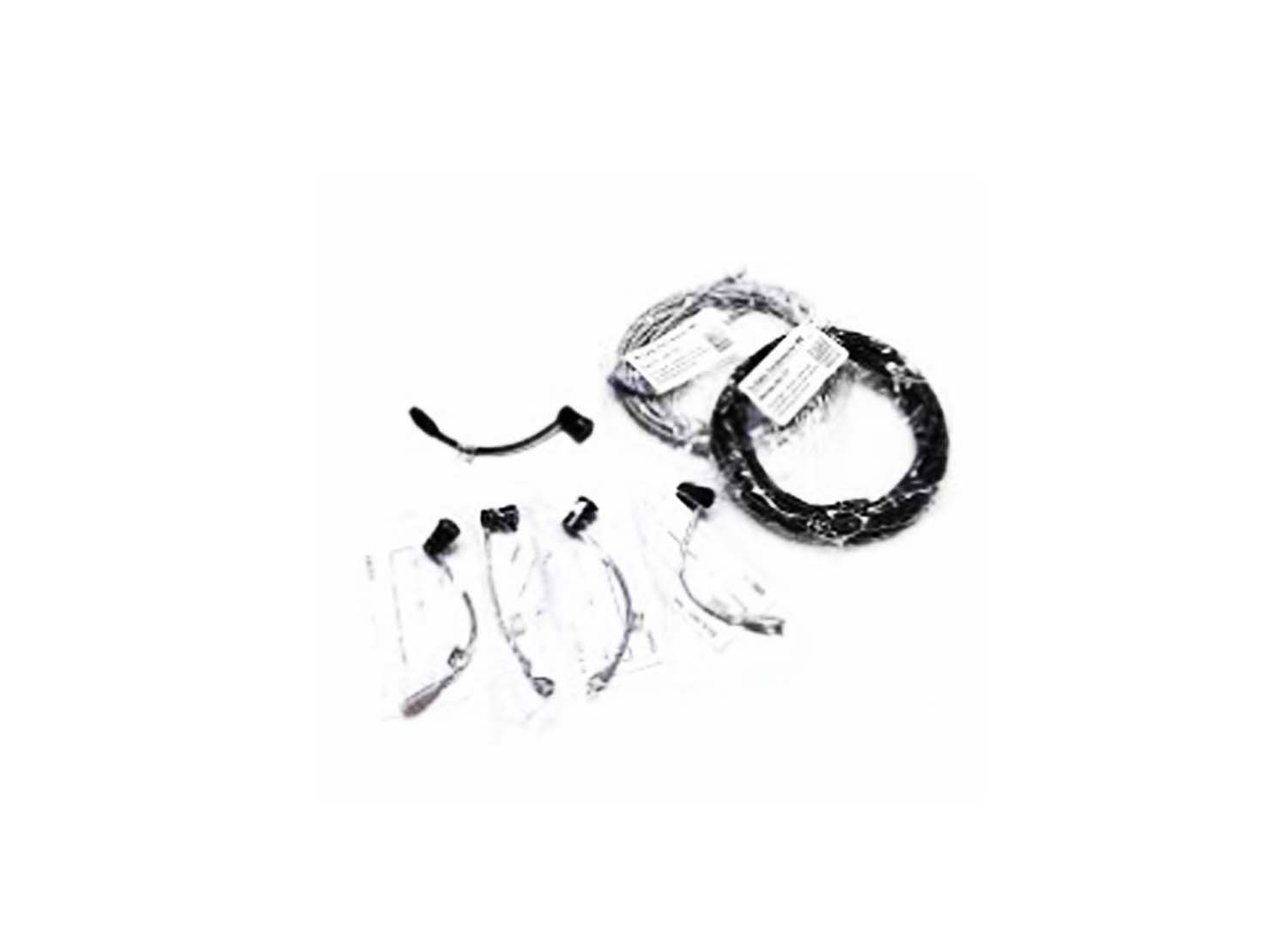

انواع سنسورها و سیستم های ایمنی در پله برقی نقش بسیار مهمی در حفظ جان و ایمنی افراد دارند. جلوگیری از خرابی های مکانیکی و افزایش عمر مفید دستگاه از دیگر کاربردهای انواع سنسورهای ایمنی در پله برقی است. سنسورهای ایمنی یک سیستم پیچیده پله برقی به شرح زیر است:
سنسورهای بسیار زیاد دیگری در سیستم پیچیده پله برقی درگیر هستند که در مطلبی به صورت تخصصی به آن ها خواهیم پرداخت.

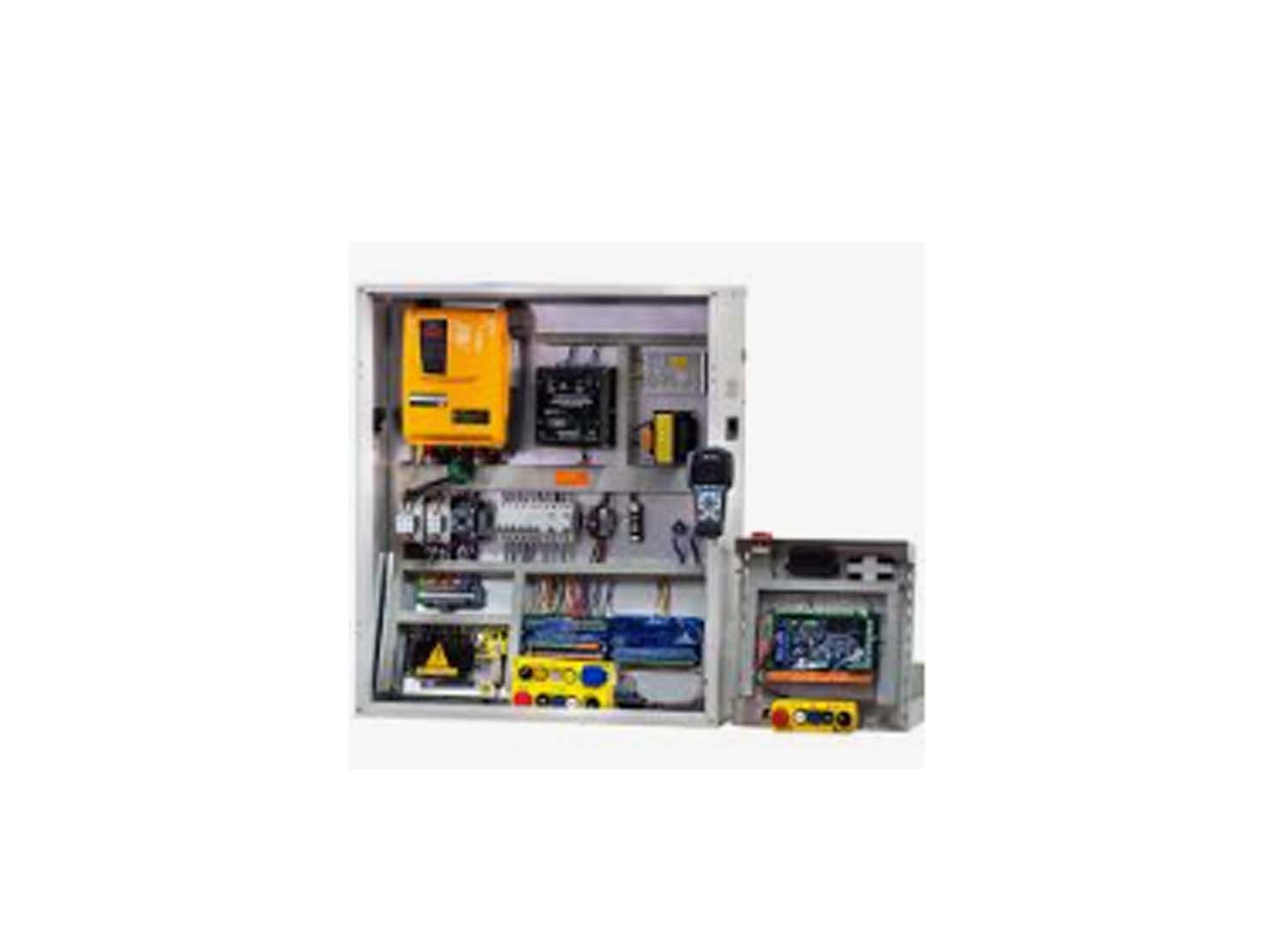

تابلو فرمان یا کنترل پنل پله برقی قلب الکترونیکی این سیستم است که مانند یک مغز عمل کرده و تمام اجزای الکتریکی، سنسورها، موتور، ترمز، سیستم های ایمنی و چراغ ها را کنترل و هماهنگ سازی می کند. در پله برقی های مدرن، این سیستم بسیار هوشمند و قابل برنامه ریزی است و می تواند با شبکه های مانیتورینگ و BMS ساختمان ها هم یکپارچه شود. وظایف دقیق تر پنل کنترل پله برقی شامل:
پله برقی ها یک سیستم پیچیده از انواع قطعات مکانیکی و الکترونیکی هستند که در پروژه های مختلف با توجه به شرایط طراحی و اجرا می شوند. پله برقی به زبان ساده مجموعه ای از پله های بزرگ است که با یک زنجیر به هم وصل شده و توسط موتور و مجموعه ریل ها حرکت می کنند. افراد بر روی پله ها سوار شده و بین طبقات جابجا می شوند. برای انجام اورهال پله برقی و انجام انواع جنرال سرویس پله برقی با پشتیبانی شرکت پله برقی لاین در تماس باشید.
