ترمز کمکی پله برقی چیست و چرا در سیستم‌های مدرن حیاتی است؟

ایمنی در سیستم‌های حمل‌ونقل عمودی، مرزی است که هیچ‌گونه خطایی در آن پذیرفته نیست. وقتی صحبت از جابه‌جایی هزاران نفر در طول روز می‌شود، ترمز کمکی پله برقی (Auxiliary Brake) از یک آپشن ساده به یک سپر دفاعی حیاتی تبدیل می‌گردد. این سیستم که در ادبیات فنی به عنوان ترمز ثانویه یا ترمز اضطراری نیز شناخته می‌شود، وظیفه دارد در شرایطی که سیستم ترمز اصلی کارایی خود را از دست می‌دهد، وارد عمل شده و از بروز فجایع انسانی جلوگیری کند. در پله برقی های مدرن و با ارتفاع بالا، نصب این قطعه نه تنها یک توصیه مهندسی، بلکه یک الزام گریزناپذیر است که توسط معتبرترین استانداردهای جهانی دیکته می‌شود.

مکانیزم عملکرد ترمز کمکی در شرایط اضطراری

برخلاف ترمز اصلی که معمولاً روی شفت موتور نصب می‌شود، ترمز کمکی پله برقی مستقیماً بر روی شفت اصلی (Main Drive Shaft) قرار می‌گیرد. این تفاوت در محل نصب، راز اصلی کارایی این سیستم است. مکانیزم عملکرد آن به این صورت است که سنسورهای سرعت و جهت حرکت (Overspeed & Reversal Sensors) به صورت مداوم رفتار پله برقی را پایش می‌کنند.

اگر سرعت حرکت استپ‌ها از حد مجاز (معمولاً ۱.۲ برابر سرعت نامی) فراتر رود، یا سیستم تغییر جهت ناخواسته (حرکت رو به عقب در پله‌های بالارو) را تشخیص دهد، مدار ایمنی فوراً فرمان فعال‌سازی ترمز کمکی را صادر می‌کند. در این لحظه، فک‌های ترمز با نیروی مکانیکی بسیار بالا به دیسک تعبیه شده روی شفت اصلی می‌چسبند و پله برقی را با یک شتاب کاهنده ایمن متوقف می‌کنند.

نکته تخصصی لاین:
تکنسین‌های ما در مجموعه «پله برقی لاین» همواره تأکید می‌کنند که تنظیم دقیق نیروی ترمز (Braking Torque) در ترمز کمکی بسیار حساس است. اگر این نیرو بیش از حد باشد، توقف ناگهانی باعث پرتاب مسافران می‌شود و اگر کمتر از حد استاندارد باشد، پله برقی به موقع متوقف نخواهد شد.

خطر پارگی زنجیر موتور و نقش ترمز ثانویه

یکی از کابوس‌های مهندسان در طراحی پله برقی، سناریوی پارگی زنجیر انتقال قدرت (Drive Chain) است. در حالت عادی، موتور نیروی خود را از طریق این زنجیر به شفت اصلی منتقل می‌کند و ترمز موتور نیز از همین مسیر، حرکت پله‌ها را کنترل می‌نماید. اما اگر این زنجیر پاره شود چه اتفاقی می‌افتد؟

در صورت پارگی زنجیر موتور، ارتباط مکانیکی بین موتور و شفت اصلی کاملاً قطع می‌شود. در این حالت وحشتناک، حتی اگر ترمز موتور به درستی عمل کند و موتور را قفل نماید، نوار استپ‌ها تحت تأثیر وزن مسافران به صورت آزادانه به سمت پایین رها می‌شود. دقیقاً در همین نقطه بحرانی است که اهمیت ترمز کمکی پله برقی نمایان می‌گردد. از آنجایی که ترمز کمکی مستقیماً روی شفت اصلی نصب شده است، کاملاً مستقل از زنجیر موتور عمل کرده و با قفل کردن شفت اصلی، از سقوط آزاد استپ‌ها و فاجعه‌های پس از آن جلوگیری می‌کند.

تفاوت عملکرد ترمز کمکی با ترمز موتور (Drive Brake)

برای درک بهتر معماری ایمنی، باید بدانیم که ترمز کمکی پله برقی و ترمز موتور (ترمز اصلی) دو سیستم کاملاً مجزا با اهداف و موقعیت‌های متفاوت هستند. در حالی که هر دو برای متوقف کردن سیستم طراحی شده‌اند، اما سناریوی مداخله آن‌ها با یکدیگر تفاوت بنیادین دارد. متخصصان پله برقی لاین همواره در طراحی و سرویس پله برقی بر استقلال این دو سیستم تأکید دارند.

موقعیت نصب و زنجیره انتقال قدرت

بارزترین تفاوت این دو سیستم در محل قرارگیری آن‌هاست. ترمز اصلی (موتور درایو) مستقیماً روی شفت موتور نصب می‌شود و وظیفه دارد در توقف‌های عادی (مانند فشردن دکمه استپ یا قطع برق) نیروی بازدارنده را از طریق زنجیر اصلی به پله‌ها منتقل کند. اما ترمز کمکی همان‌طور که پیش‌تر اشاره شد، مستقیماً روی شفت اصلی (Main Shaft) قرار دارد. این یعنی ترمز کمکی نیازی به واسطه‌ای به نام زنجیر ندارد و در صورت نقص فیزیکی در مسیر انتقال قدرت از موتور، مستقیماً هسته مرکزی حرکت را متوقف می‌کند.

زمان‌بندی و شرایط فعال‌سازی (جدول مقایسه‌ای)

ترمز موتور در هر بار توقف پله برقی وارد مدار می‌شود؛ اما ترمز کمکی یک «سیستم خفته» است که تنها در شرایط بحرانی بیدار می‌شود. به عنوان مثال، اگر سرعت پله برقی از حد مجاز فرمول V>1.2×VnominalV > 1.2 \times V_{nominal}V>1.2×Vnominal​ تجاوز کند، ترمز کمکی فعال می‌شود.

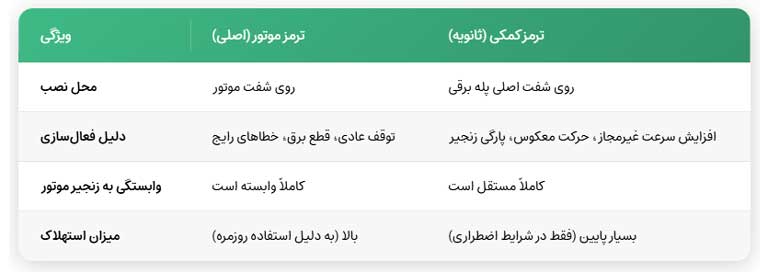

در جدول زیر، تفاوت‌های کلیدی این دو سیستم را برای درک بهتر بهینه‌سازی کرده‌ایم:

نکته از زبان تکنسین:
در بازدیدهای دوره‌ای سرویس پله برقی، ما در مجموعه «پله برقی لاین» همیشه لنت‌های ترمز موتور را به دلیل اصطکاک بالا بررسی می‌کنیم، اما در مورد ترمز کمکی پله برقی، تمرکز اصلی ما روی تست عملکرد سنسورهای سرعت و سلامت مدار ایمنی است تا در روز مبادا بدون تأخیر عمل کنند.

ترمز موتور برای توقف‌های روزمره و وابسته به زنجیر است، در حالی که ترمز کمکی پله برقی یک سیستم مستقل و اضطراری روی شفت اصلی است که فقط در زمان‌های بحرانی مانند افزایش سرعت یا حرکت معکوس وارد عمل می‌شود.

الزامات نصب ترمز کمکی بر اساس استانداردهای بین‌المللی (EN 115)

نصب ترمز کمکی پله برقی یک انتخاب سلیقه‌ای نیست، بلکه تابعی از قوانین سخت‌گیرانه ایمنی و مقررات ملی ساختمان است. استاندارد اروپایی EN 115 که مرجع اصلی طراحی و ایمنی پله برقی در جهان و ایران محسوب می‌شود، شرایط دقیق الزام و نحوه عملکرد این سیستم را مشخص کرده است.

در چه ارتفاع و شرایطی نصب ترمز کمکی اجباری است؟

بر اساس بندهای ایمنی استاندارد EN 115، نصب ترمز ثانویه یا کمکی برای تمامی پله برقی‌هایی که در شرایط خاصی قرار دارند، الزامی است. مهم‌ترین شرط، ارتفاع مسیر (Rise) است. اگر ارتفاع پله برقی بیش از 6 متر باشد، نصب ترمز کمکی کاملاً اجباری است. همچنین در سیستم‌هایی که برای حمل‌ونقل عمومی (Public Transport) طراحی می‌شوند، فارغ از ارتفاع، وجود این سیستم برای تضمین ایمنی مسافران در برابر خطرات مکانیکی ضروری است.

بررسی شیب مجاز و تأثیر آن بر محاسبات ترمز

شیب مجاز برای پله برقی معمولاً  30 یا 35 درجه است. زاویه شیب مستقیماً بر نیروی گرانش وارد بر مسافران و در نتیجه بر گشتاور مورد نیاز برای توقف تأثیر می‌گذارد. در شیب‌های تندتر یا در پروژه‌های مرتفع، وزن مسافران به صورت نیروی رو به پایین عمل می‌کند که در فرمول‌های فیزیکی محاسبه می‌شود. سیستم ترمز کمکی باید بتواند گشتاور ترمزی برابر با T=F×r ایجاد کند که بر نیروی گرانشی غلبه کرده و استپ‌ها را نگه دارد.

الزامات فنی نصب در پروژه‌های عمومی و پرتردد (مترو، مجتمع‌های تجاری)

در پروژه‌های Heavy Duty (کارکرد سنگین) مانند متروها و مجتمع‌های تجاری بزرگ، پله برقی تحت بار ترافیکی شدیدی قرار دارد. در این پروژه‌ها، ترمز کمکی پله برقی باید از نوع صنعتی با لنت‌های مقاوم در برابر حرارت و سایش باشد. همچنین مدار ایمنی باید دارای افزونگی (Redundancy) باشد تا در صورت خرابی یک سنسور، سنسور پشتیبان فرمان توقف را صادر کند.

نکته تخصصی لاین:
یکی از حساس‌ترین بخش‌های تنظیم ترمز کمکی پله برقی، کالیبراسیون شتاب توقف است. طبق استاندارد، شتاب کندشونده (Deceleration) هنگام فعال‌سازی ترمز نباید از a≤1 m/s2 تجاوز کند. تیم فنی «پله برقی لاین» در زمان راه‌اندازی، این پارامتر را با دستگاه‌های دقیق اندازه‌گیری می‌کند تا از توقف نرم و جلوگیری از پرت شدن مسافران اطمینان حاصل شود.

طبق استاندارد EN 115، نصب ترمز کمکی پله برقی برای ارتفاعات بالای 6 متر و پروژه‌های پرتردد عمومی اجباری است. محاسبات این ترمز مستقیماً به شیب دستگاه و گشتاور مورد نیاز برای توقف ایمن مسافران بستگی دارد.

سرویس پله برقی و نگهداری دوره‌ای ترمز کمکی

همان‌طور که پیش‌تر اشاره شد، ترمز کمکی پله برقی یک سیستم خفته است. بزرگ‌ترین خطر برای چنین سیستم‌هایی، گیرپاژ کردن یا از کار افتادن قطعات مکانیکی و سنسورها به دلیل عدم استفاده طولانی‌مدت است. به همین دلیل، سرویس پله برقی در بخش ترمز ثانویه نیازمند دقت و چک‌لیست‌های تخصصی است تا در روز مبادا عملکرد صحیحی داشته باشد.

چک‌لیست بازرسی فنی تکنسین‌ها

در بازدیدهای ماهانه و دوره‌ای، تکنسین‌ها باید وضعیت فیزیکی و الکترونیکی ترمز را بررسی کنند. این چک‌لیست شامل موارد زیر است:

• بررسی عدم وجود روغن و گریس روی لنت‌ها و دیسک ترمز کمکی.
• کنترل سلامت میکروسوئیچ‌ها و سنسورهای سرعت (Overspeed Sensors) که وظیفه تشخیص سرعت غیرمجاز را دارند.
• بررسی فنرهای فشرده‌ساز (Compression Springs) که وظیفه اعمال نیروی مکانیکی ترمز را بر عهده دارند تا دچار افت خاصیت ارتجاعی نشده باشند.
• بررسی صحت عملکرد بوبین‌های الکترومغناطیسی که ترمز را در حالت عادی باز نگه می‌دارند.

تست‌های عملکردی و کالیبراسیون ترمز

علاوه بر بازدید چشمی، ترمز کمکی باید به صورت دوره‌ای تحت بار واقعی تست شود. در این تست‌ها، شرایط اضطراری شبیه‌سازی شده و فرمان قطع مدار ایمنی صادر می‌شود. در این حالت، مسافت توقف (Stopping Distance) اندازه‌گیری می‌شود. طبق محاسبات فیزیکی، مسافت توقف با رابطه S=v2/2a​ محاسبه می‌شود که در آن v سرعت خطی پله برقی و a شتاب کندشونده است. این مسافت باید کاملاً در محدوده استاندارد باشد تا ایمنی مسافران تضمین گردد.

نکته تخصصی لاین:
تیم نگهداری «پله برقی لاین» در زمان سرویس پله برقی، تست شبیه‌سازی پارگی زنجیر و تست حرکت معکوس (Anti-Reversal) را به صورت دوره‌ای روی ترمز کمکی انجام می‌دهد. ما تأکید داریم که لقی بین لنت و دیسک ترمز (Air Gap) باید با فیلر اندازه‌گیری شود؛ زیرا فاصله بیش از حد باعث تأخیر در درگیری ترمز و فاصله کم باعث سایش بی‌دلیل قطعات می‌شود.

نگهداری از ترمز کمکی پله برقی به دلیل ماهیت اضطراری آن بسیار حساس است. چک‌لیست‌های تخصصی سرویس پله برقی باید شامل بررسی سنسورها، عدم نشت روغن روی دیسک، و کالیبراسیون مسافت توقف از طریق شبیه‌سازی شرایط بحرانی باشد.

جمع‌بندی تحلیلی

ترمز کمکی (Auxiliary Brake) خط قرمز ایمنی در سیستم‌های انتقال مسافر است. در حالی که ترمز موتور برای توقف‌های روزمره طراحی شده است، ترمز کمکی مستقیماً روی محور اصلی (Main Shaft) عمل کرده و از فجایعی مانند حرکت معکوس (Anti-Reversal) در اثر پاره شدن زنجیر موتور جلوگیری می‌کند. استانداردهایی نظیر EN 115 نصب این سیستم را برای ارتفاعات بالای ۶ متر و پروژه‌های پرتردد الزامی کرده‌اند.

برای اطمینان از عملکرد این سیستم خفته، سرویس پله برقی باید با بالاترین استانداردهای فنی انجام شود. کنترل شتاب توقف به گونه‌ای که شرط فیزیکی a≤1 m/s2 رعایت شود، تضمین‌کننده حفظ تعادل مسافران در ترمزهای اضطراری است. تیم مهندسی پله برقی لاین با بهره‌گیری از دانش روز و ابزارهای دقیق، ایمنی کامل سیستم‌های ترمز ثانویه پروژه‌های شما را تضمین می‌کند.

سؤالات متداول (FAQ)

۱. آیا نصب ترمز کمکی برای تمامی پله برقی‌ها الزامی است؟

خیر. بر اساس استانداردهای بین‌المللی (مانند EN 115)، نصب ترمز کمکی برای پله برقی‌هایی با ارتفاع بیش از ۶ متر (Rise > 6m) و همچنین پله برقی‌های نصب شده در اماکن عمومی پرتردد مانند متروها الزامی است. برای ارتفاعات کمتر، معمولاً همان ترمز موتور کفایت می‌کند.

۲. تفاوت اصلی ترمز موتور و ترمز کمکی پله برقی چیست؟

ترمز موتور (Operational Brake) روی شفت موتور نصب می‌شود و برای توقف‌های عادی کاربرد دارد. اما ترمز کمکی روی محور اصلی (شفت اصلی) نصب می‌شود تا در صورت پاره شدن زنجیر انتقال قدرت بین موتور و گیربکس، از سقوط آزاد و حرکت رو به پایین پله‌ها جلوگیری کند.

۳. چرا مسافت توقف (Stopping Distance) در ترمز کمکی اهمیت دارد؟

اگر ترمز خیلی سریع عمل کند و شتاب توقف بیش از حد باشد (a>1 m/s2a > 1 \text{ m/s}^2a>1 m/s2)، مسافران تعادل خود را از دست داده و سقوط می‌کنند. بنابراین، ترمز کمکی باید کالیبره شود تا پله برقی با یک شتاب منفی ملایم و در یک مسافت استاندارد متوقف گردد.

۴. در سرویس پله برقی، چه مواردی در ترمز کمکی چک می‌شود؟

در بازدیدهای دوره‌ای تیم «پله برقی لاین»، مواردی مانند عدم نشت روغن روی دیسک، سلامت سنسورهای سرعت (Overspeed)، قدرت فنرهای فشرده‌ساز و همچنین فاصله دقیق (Air Gap) بین لنت و دیسک بررسی می‌شود.
