صفر تا صد نیروی محرکه پله برقی: از مبانی موتورهای آسنکرون تا بهینه‌سازی با درایو VVVF

مقدمه: قلب تپنده پله برقی، فراتر از پله‌های متحرک

یک پله برقی مدرن، شگفتی مهندسی است که روزانه میلیون‌ها نفر را با ایمنی و کارایی جابجا می‌کند. در حالی که عموم مردم تنها پله‌های متحرک را می‌بینند، متخصصان می‌دانند که در قلب این سازه فولادی، یک سیستم پیچیده و قدرتمند به نام «سیستم محرکه» (Drive System) قرار دارد. این سیستم، مسئول اصلی تبدیل نیروی الکتریکی به حرکت مکانیکی کنترل‌شده است و کیفیت عملکرد، ایمنی، طول عمر و بهره‌وری انرژی کل دستگاه مستقیماً به آن وابسته است.

در این تحلیل فنی و جامع، ما به کالبدشکافی این بخش حیاتی می‌پردازیم. از موتورهای کلاسیک آسنکرون که دهه‌ها نیروبخش این ماشین‌ها بوده‌اند تا درایوهای هوشمند و مدرن VVVF که انقلابی در صنعت پله برقی ایجاد کرده‌اند. این مقاله صرفاً یک معرفی عمومی نیست، بلکه یک شیرجه عمیق به دنیای قطعات پله برقی در بخش توان و حرکت است که برای مهندسان، تکنسین‌های فنی و مدیران نگهداری ساختمان نوشته شده است.

A-آناتومی سیستم محرکه پله برقی

کالبدشکافی دقیق آناتومی سیستم محرکه پله برقی

سیستم محرکه، مرکز قدرت و کنترل یک پله برقی است که عموماً در فضای ماشین‌خانه در بالاترین نقطه سازه یا تراس (Upper Truss) قرار دارد. این مجموعه یک سیستم الکترومکانیکی پیچیده است که در آن، هر قطعه با دقتی میلی‌متری برای انتقال نیروی کنترل‌شده و ایمن طراحی شده است. درک عمیق از وظیفه، ساختار و ارتباط متقابل این قطعات پله برقی، سنگ بنای هرگونه فعالیت مهندسی اعم از نصب، سرویس‌های پیشگیرانه و عیب‌یابی‌های پیشرفته است.

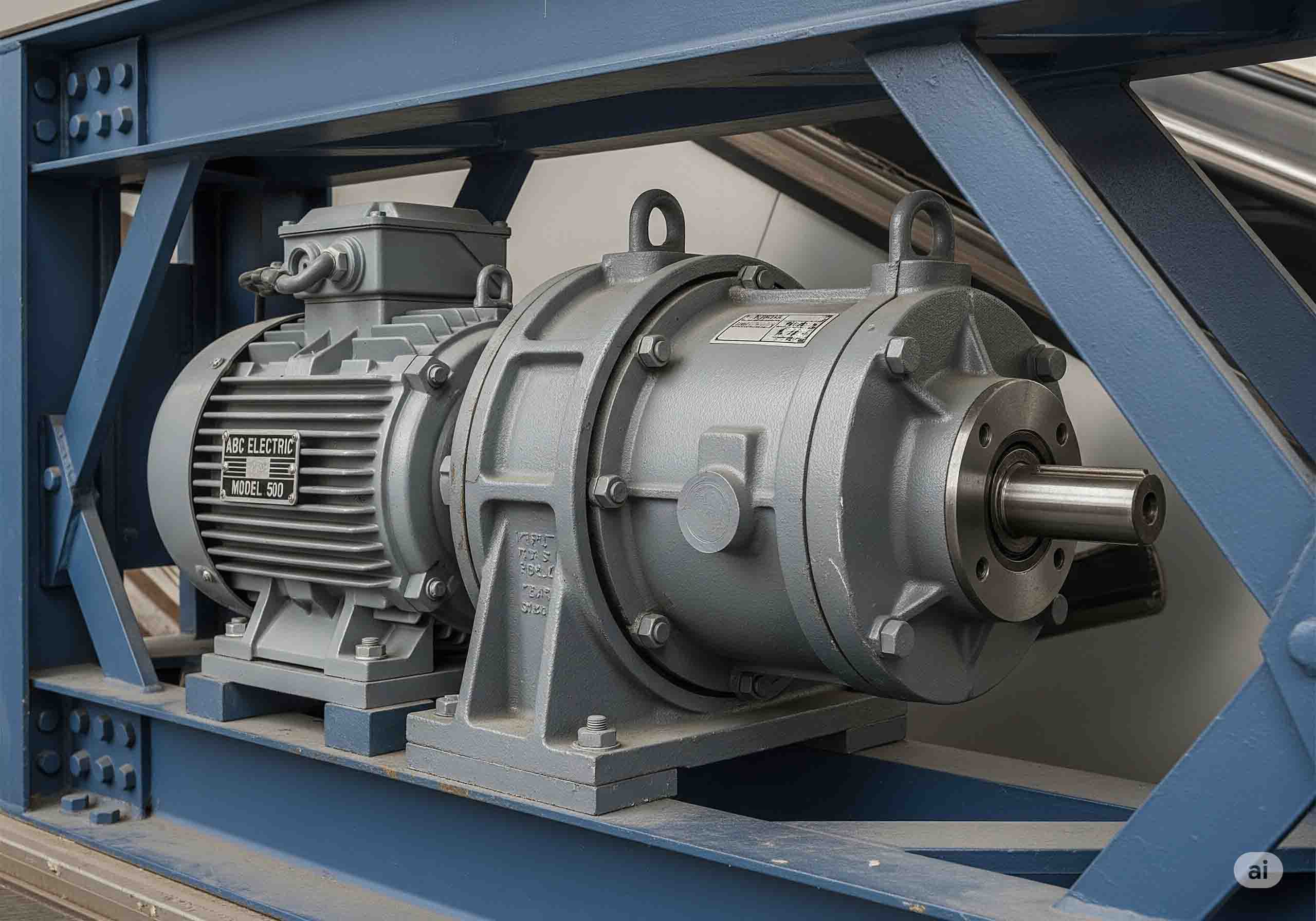

۱. موتور الکتریکی (Electric Motor): سرچشمه قدرت

موتور پله برقی، به عنوان نیروی محرکه اولیه، انرژی الکتریکی را به انرژی مکانیکی دورانی تبدیل می‌کند.

• نوع و ساختار: در قریب به اتفاق پله‌های برقی مدرن، از موتورهای القایی آسنکرون سه فاز قفس سنجابی (Three-Phase Squirrel Cage Asynchronous Induction Motors) استفاده می‌شود. دلیل این انتخاب، ساختار فوق‌العاده مستحکم و فاقد قطعات سایشی مانند جاروبک (Brush) است که منجر به قابلیت اطمینان بسیار بالا، نیاز به نگهداری حداقلی و طول عمر طولانی می‌شود. این موتورها معمولاً از نوع کاملاً محصور و خنک‌شونده با فن (TEFC - Totally Enclosed Fan Cooled) هستند تا در برابر گرد و غبار و رطوبت موجود در فضای تراس محافظت شوند.

• محاسبات توان (Power Calculation): توان موتور یک پارامتر مهندسی دقیق است و صرفاً یک عدد ثابت نیست. این توان بر اساس یک فرمول پیچیده شامل متغیرهایی چون:

  • ارتفاع جابجایی (Rise): فاصله عمودی بین دو طبقه.

  • زاویه شیب (Angle of Inclination): معمولاً ۳۰ یا ۳۵ درجه.

  • سرعت نامی (Rated Speed): معمولاً ۰.۵ متر بر ثانیه.

  • حداکثر ظرفیت حمل مسافر (Passenger Load): تعداد نفراتی که در هر لحظه روی دستگاه قرار دارند.

  • بازدهی مکانیکی کل سیستم: به همین دلیل، توان موتورها معمولاً در بازه ۵.۵ تا ۲۲ کیلووات (KW) متغیر است تا بتواند پاسخگوی نیازهای مختلف، از یک فروشگاه کوچک تا یک ایستگاه متروی عمیق باشد.

۲. گیربکس (Gearbox): مبدل هوشمند سرعت و گشتاور

موتور، سرعتی بالا (مثلاً ۱۴۵۰ تا ۱۷۵۰ دور در دقیقه) و گشتاوری نسبتاً پایین تولید می‌کند که برای حرکت پله‌ها بی‌فایده است. وظیفه حیاتی گیربکس پله برقی، تبدیل این انرژی است.

• مکانیزم عملکرد: گیربکس‌های پله برقی تقریباً همیشه از نوع چرخ‌دنده حلزونی (Worm Gear) هستند. این انتخاب دو دلیل مهندسی مهم دارد:

  1. نسبت تبدیل بالا: این نوع گیربکس می‌تواند در ابعادی کوچک، نسبت کاهش سرعت بسیار بالایی (مثلاً ۱:۳۰) ایجاد کند.

  2. خاصیت خود-قفل شوندگی (Self-Locking): یک ویژگی ایمنی ذاتی در این طراحی وجود دارد. به دلیل زاویه دنده‌ها، محور خروجی (چرخ حلزون) نمی‌تواند محور ورودی (پیچ حلزون) را بچرخاند. این بدان معناست که در صورت از کار افتادن ناگهانی موتور، وزن مسافران نمی‌تواند باعث حرکت معکوس و سریع پله‌ها شود.

• اهمیت روانکاری: گیربکس یک محفظه پر از روغن مخصوص است. کیفیت، گرید (Viscosity) و سطح این روغن تأثیر مستقیمی بر عملکرد، دمای کاری و صدای تولیدی سیستم دارد. استفاده از روغن نامناسب یا کارکردن با سطح روغن پایین، باعث سایش فاجعه‌بار دنده‌های برنجی و فولادی، افزایش دما و در نهایت تخریب کامل گیربکس می‌شود.

۳. ترمز مغناطیسی (Electromagnetic Brake): نگهبان همیشه بیدار

این قطعه صرفاً یک سیستم توقف نیست، بلکه یک جزء ایمنی حیاتی از نوع Fail-Safe است.

• اصول طراحی Fail-Safe: ترمز از نوع Normally-On یا «در حالت عادی درگیر» است. این یعنی برای آزاد شدن ترمز، نیاز به اعمال نیروی الکتریکی است. این سیستم متشکل از یک سیم‌پیچ (Coil)، چندین فنر بسیار قدرتمند و لنت‌های اصطکاکی است. در حالت خاموش، فنرها با تمام قدرت لنت‌ها را به دیسک ترمز فشار می‌دهDENd و محور موتور را قفل می‌کنند. به محض ارسال فرمان حرکت، جریان برق وارد سیم‌پیچ شده، یک میدان مغناطیسی قوی ایجاد می‌کند که بر نیروی فنرها غلبه کرده و لنت‌ها را آزاد می‌کند. در صورت وقوع هرگونه خطا، از قطع برق ساده گرفته تا فعال شدن یک سنسور ایمنی، اولین اتفاق قطع جریان برق از سیم‌پیچ ترمز است که باعث درگیری آنی و توقف ایمن دستگاه می‌شود.

• بازرسی و نگهداری: بازرسی دوره‌ای این قطعه شامل اندازه‌گیری فاصله هوایی (Air Gap) بین لنت و دیسک و همچنین بررسی ضخامت لنت‌ها برای اطمینان از قدرت ترمزگیری کامل است.

۴. زنجیر اصلی محرکه (Main Drive Chain): شاه‌رگ انتقال نیرو

این قطعه، پل ارتباطی نهایی بین قدرت تولید شده و سیستم حرکتی پله‌هاست.

• ساختار و ضریب اطمینان: این زنجیر، نیروی گشتاور بسیار بالای خروجی از گیربکس را به محور اصلی (Main Drive Shaft) منتقل می‌کند. به دلیل حیاتی بودن این اتصال، هرگز از زنجیرهای تک ردیفه استفاده نمی‌شود. این زنجیرها حداقل دوبلکس (Duplex) یا در کاربردهای سنگین، تریپلکس (Triplex) هستند. این طراحی افزونگی (Redundancy) تضمین می‌کند که حتی در صورت شکست یک ردیف از زنجیر (که بسیار نادر است)، ردیف‌های دیگر همچنان قادر به نگه داشتن بار و متوقف کردن ایمن دستگاه هستند.

• تنظیم کشش (Tensioning): این زنجیر باید دارای کشش دقیقی باشد؛ نه آنقدر سفت که به بلبرینگ‌ها و شفت‌ها فشار بیاورد و نه آنقدر شل که از روی چرخ‌دنده‌ها (Sprockets) بپرد یا باعث ایجاد حرکت ضربه‌ای (Jerk) شود. این تنظیم معمولاً از طریق یک مکانیزم رگلاژ انجام شده و به طور منظم بازرسی می‌شود. روانکاری مناسب این زنجیر نیز برای جلوگیری از فرسایش و کشیدگی حیاتی است.

B-نسل‌های مختلف سیستم‌های کنترلی و محرکه

سیر تکاملی سیستم‌های کنترلی و محرکه؛ از ضربه تا نرمی

سیستم محرکه یک پله برقی، ماهیچه‌های قدرتمend آن است، اما این «مغز» یا سیستم کنترلی است که به این ماهیچه‌ها فرمان می‌دهد. تکامل این سیستم‌های کنترلی، داستانی جذاب از تلاش مهندسان برای رسیدن به سه هدف کلیدی است: افزایش راحتی و ایمنی مسافر، کاهش استهلاک و افزایش طول عمر قطعات مکانیکی، و بهینه‌سازی مصرف انرژی.
در ادامه، نسل‌های مختلف این فناوری را با نگاهی عمیق‌تر بررسی می‌کنیم.

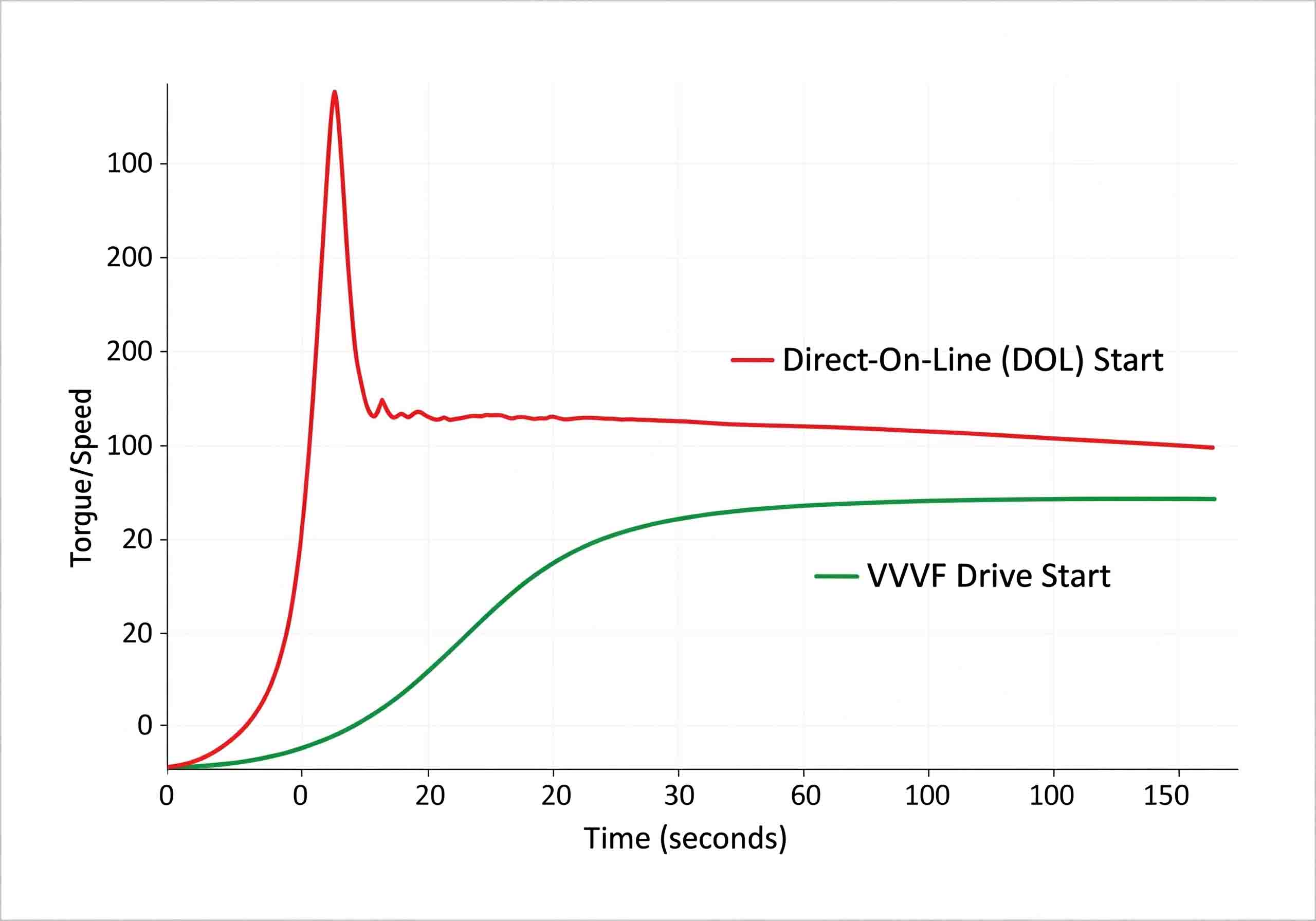

نسل اول: راه‌اندازی مستقیم (Direct-On-Line / DOL) تک سرعته

این روش، ابتدایی‌ترین و خشن‌ترین شکل راه‌اندازی یک موتور القایی بود که در پله‌های برقی نسل‌های اولیه به کار می‌رفت.

• اصول کارکرد: در این سیستم، مدار فرمان بسیار ساده بود. با فشردن دکمه استارت، یک کنتاکتور بزرگ و قدرتمend، سه فاز شبکه برق را به صورت مستقیم و بدون هیچ واسطه‌ای به ترمینال‌های موتور متصل می‌کرد. در نتیجه، موتور در کسری از ثانیه با تمام ولتاژ و فرکانس شبکه، از حالت سکون به سرعت نامی خود می‌رسید.

• عواقب فنی:

  1. جریان هجومی عظیم (High Inrush Current): در لحظه راه‌اندازی، موتور جریانی معادل ۶ تا ۸ برابر جریان نامی خود از شبکه می‌کشید. این جریان هجومی شدید، باعث افت ولتاژ لحظه‌ای در شبکه برق ساختمان می‌شد و به سیم‌پیچ‌های خود موتور نیز فشار زیادی وارد می‌کرد.

  2. شوک مکانیکی مخرب (Mechanical Shock): مهم‌تر از آن، گشتاور راه‌اندازی ناگهانی و شدید، یک ضربه بسیار قوی (Jerk) به کل سیستم مکانیکی منتقل می‌کرد. این ضربه مستقیماً به دندانه‌های گیربکس، پین‌ها و لینک‌های زنجیر اصلی محرکه و حتی به زنجیر پله‌ها (Step Chain) اعمال می‌شد. این فرآیند که در طول روز صدها بار تکرار می‌شد، عامل اصلی بروز ترک‌های مویی، سایش زودرس قطعات پله برقی و کاهش شدید عمر مفید آن‌ها بود. برای مسافر نیز این شروع حرکت ناگهانی، تجربه‌ای ناخوشایند و نامطمئن ایجاد می‌کرد.

نسل دوم: راه‌اندازی ستاره-مثلث (Star-Delta / Wye-Delta)

مهندسان برای رام کردن جریان هجومی و شوک مکانیکی سیستم DOL، به سراغ یک روش کلاسیک در راه‌اندازی موتورهای سه فاز رفتند.

• اصول کارکرد: این روش هوشمندانه از نحوه سربندی داخلی سیم‌پیچ‌های موتور بهره می‌برد. یک موتور سه فاز استاندارد، دارای شش سرسیم است که می‌توان آن‌ها را به دو حالت مختلف متصل کرد:

  1. حالت ستاره (Star / Wye): در این حالت، ولتاژ اعمال شده به هر کلاف سیم‌پیچ، حدود ۵۸٪ ولتاژ خط است. در نتیجه، گشتاور و جریان راه‌اندازی به حدود یک سوم حالت راه‌اندازی مستقیم کاهش می‌یابد. موتور با این اتصال نرم‌تر شروع به کار می‌کند.

  2. حالت مثلث (Delta): پس از اینکه موتور به حدود ۷۰-۸۰٪ سرعت نامی خود رسید، تایمر مدار فرمان، اتصال را از حالت ستاره قطع کرده و به سرعت آن را به حالت مثلث تغییر می‌دهد. در این حالت، ولتاژ کامل خط به هر کلاف اعمال شده و موتور به تمام قدرت و سرعت نامی خود می‌رسد.

• محدودیت‌ها: با اینکه راه‌اندازی ستاره-مثلث یک پیشرفت بزرگ بود، اما همچنان یک راه حل ایده‌آل نبود. در لحظه کوتاه تغییر وضعیت از ستاره به مثلث، یک شوک و ضربه ثانویه (هرچند ضعیف‌تر از DOL) همچنان به سیستم وارد می‌شد. علاوه بر این، این سیستم هیچ کنترلی بر روی سرعت موتور در حین کار نداشت و از نظر مصرف انرژی، تفاوت چندانی با نسل قبل خود ایجاد نمی‌کرد.

نسل ۲.۵: راه‌اندازهای نرم الکترونیکی (Electronic Soft Starters)

پیش از فراگیر شدن درایوهای VVVF، یک نسل میانی از کنترلرهای الکترونیکی به نام «سافت استارتر» معرفی شد.

• اصول کارکرد: این دستگاه الکترونیکی به جای کنتاکتورهای مکانیکی، از قطعات نیمه‌هادی قدرت مانند تریستورها (SCRs) استفاده می‌کند. سافت استارتر با کنترل زاویه آتش این تریستورها، ولتاژ را به صورت یک شیب نرم و قابل تنظیم از صفر به مقدار نامی می‌رساند. این کار باعث ایجاد یک شتاب کاملاً نرم و یکنواخت، و حذف کامل ضربه‌های مکانیکی و جریان هجومی می‌شد.

• نقطه ضعف کلیدی: کارایی سافت استارتر تنها به فرآیند راه‌اندازی محدود بود. پس از اینکه موتور به سرعت کامل می‌رسید، یک کنتاکتور بای‌پس (Bypass Contactor) فعال شده و سافت استارتر را از مدار خارج می‌کرد تا از اتلاف انرژی و تولید حرارت در آن جلوگیری شود. بنابراین، این سیستم هیچ قابلیتی برای کنترل سرعت در حین کار، توقف نرم، یا بهینه‌سازی مصرف انرژی در بارهای کم نداشت و راه را برای ظهور نسل بعدی، یعنی درایوهای فرکانس متغیر، هموار ساخت.

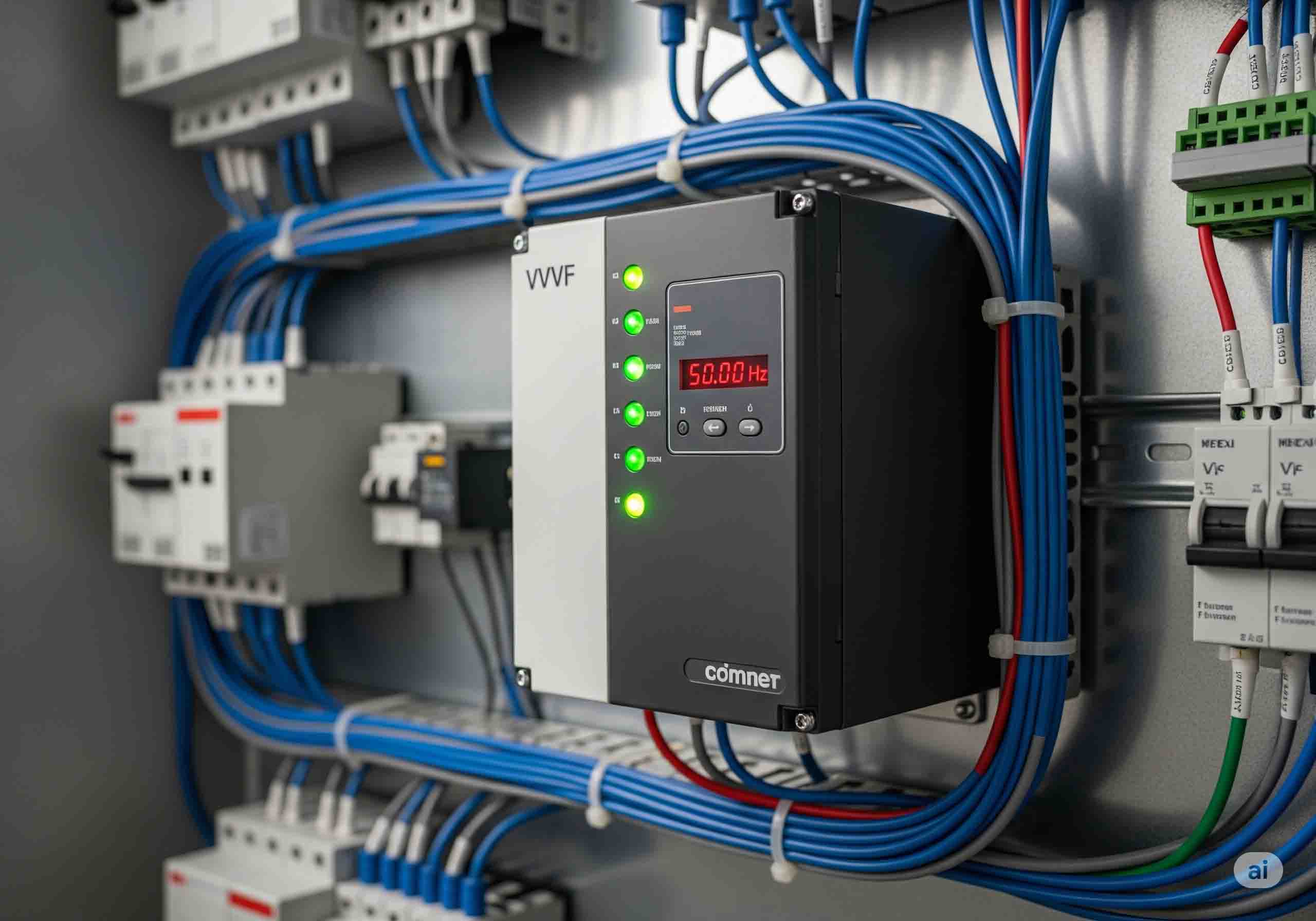

C-شیرجه عمیق در تکنولوژی VVVF (Variable Voltage Variable Frequency)

انقلاب واقعی در سیستم محرکه پله برقی با معرفی درایوهای کنترل فرکانس متغیر یا VFD (که در صنعت آسانسور و پله برقی بیشتر با نام VVVF شناخته می‌شوند) رخ داد. این تکنولوژی، کنترل کاملی بر روی موتور آسنکرون فراهم می‌کند.

• VVVF چگونه کار می‌کند؟ یک درایو VVVF، برق سه فاز ورودی با ولتاژ و فرکانس ثابت (مثلاً ۴۰۰ ولت، ۵۰ هرتز) را ابتدا به جریان مستقیم (DC) تبدیل کرده و سپس با استفاده از ترانزیستورهای قدرت (IGBTs)، آن را مجدداً به یک موج سه فاز با ولتاژ و فرکانس کاملاً متغیر تبدیل می‌کند. از آنجایی که سرعت موتور آسنکرون مستقیماً به فرکانس برق ورودی وابسته است، درایو می‌تواند با کنترل دقیق فرکانس، سرعت موتور را از صفر تا مقدار نامی آن به نرمی و با یک شیب قابل تنظیم افزایش دهد.

• مزایای کلیدی درایو VVVF:

  1. راه‌اندازی و توقف بسیار نرم (Soft Start/Stop): با حذف کامل شوک و ضربه اولیه، تجربه سفر برای مسافر بسیار خوشایندتر شده و استهلاک تمامی قطعات پله برقی به شدت کاهش می‌یابد.

  2. صرفه‌جویی چشمگیر در مصرف انرژی: درایو VVVF جریان راه‌اندازی موتور را از ۵-۷ برابر جریان نامی (در سیستم‌های قدیمی) به کمتر از ۱.۵ برابر کاهش می‌دهد. این امر به ویژه در پله‌های برقی که به دفعات زیاد روشن و خاموش می‌شوند، باعث کاهش هزینه‌های برق می‌شود.

  3. حالت آماده به کار (Stand-by / Crawling Speed): بزرگترین مزیت VVVF، قابلیت کارکرد پله برقی در حالت کم‌سرعت است. با استفاده از سنسورهای نوری یا راداری در ورودی و خروجی، دستگاه در زمان بی‌باری با سرعت بسیار کم (مثلاً ۰.۱ متر بر ثانیه) حرکت می‌کند و به محض ورود مسافر، سرعت خود را به نرمی به مقدار نامی می‌رساند. این ویژگی به تنهایی می‌تواند مصرف انرژی را تا ۶۰٪ کاهش دهد و طول عمر قطعات را چندین برابر کند.

  4. کنترل دقیق گشتاور و حفاظت از موتور: درایو به طور مداوم بر عملکرد موتور نظارت کرده و از آن در برابر اضافه‌بار، نوسانات ولتاژ و مشکلات دیگر محافظت می‌کند.

D-ملاحظات کلیدی در نصب و نگهداری سیستم محرکه

طول عمر و عملکرد بدون نقص سیستم محرکه یک پله برقی، بیش از هر چیز به نصب صحیح پله برقی و نگهداری پیشگیرانه بستگی دارد.

• هم‌راستایی (Alignment): در هنگام نصب، هم‌راستایی دقیق بین شفت خروجی گیربکس و شفت اصلی محرکه که توسط زنجیر به هم متصل می‌شوند، حیاتی است. عدم هم‌راستایی باعث سایش سریع زنجیر، دنده‌ها و بلبرینگ‌ها می‌شود.

• روغن گیربکس: سطح و کیفیت روغن گیربکس باید به صورت دوره‌ای (مثلاً هر شش ماه) بررسی شود. استفاده از روغن نامناسب یا کار کردن با سطح روغن پایین، آسیب‌های جبران‌ناپذیری به گیربکس وارد می‌کند.

• تنظیم ترمز: فاصله هوایی (Air Gap) لنت‌های ترمز مغناطیسی باید مطابق با دستورالعمل کارخانه سازنده تنظیم شود. فاصله کم باعث سایش دائمی و فاصله زیاد باعث کاهش قدرت ترمزگیری می‌شود.

• بازرسی زنجیر محرکه: کشش زنجیر باید به طور منظم بازرسی و در صورت نیاز رگلاژ شود. همچنین باید از نظر وجود ترک‌های مویی یا سایش پین‌ها به دقت بررسی گردد.

نتیجه‌گیری: آینده هوشمندانه حرکت

سیستم محرکه پله برقی از یک سیستم مکانیکی ساده به یک مجموعه الکترومکانیکی هوشمند و بهینه تبدیل شده است. درک عمیق از اجزا، عملکرد و تفاوت نسل‌های مختلف این سیستم، کلید ارائه خدمات مهندسی، نصب و نگهداری در کلاس جهانی است. تکنولوژی VVVF دیگر یک آپشن لوکس نیست، بلکه یک استاندارد ضروری برای ساخت پله‌های برقی مدرن، ایمن و دوست‌دار محیط زیست است. با حرکت به سمت موتورهای بدون گیربکس (Gearless) و سیستم‌های کنترلی یکپارچه‌تر، آینده این صنعت در گرو بهینه‌سازی بیشتر همین قلب تپنده و قدرتمند خواهد بود. شناخت دقیق این قطعات پله برقی و تسلط بر فناوری‌های نوین آن، وجه تمایز یک متخصص واقعی در این صنعت است.
