پله برقی به عنوان یکی از پیچیدهترین و پرکاربردترین تجهیزات جابجایی عمودی، از مجموعهای هماهنگ از قطعات مکانیکی و الکتریکی تشکیل شده است. در حالی که اجزای مکانیکی مانند استپها، زنجیرها و هندریل قابل مشاهده هستند، قلب تپنده و مرکز کنترل هوشمند این سیستم، یعنی تابلو فرمان، دور از چشم عموم قرار دارد. این جعبه فلزی، مغز متفکر پله برقی است که وظیفه پردازش اطلاعات، صدور دستورات، و نظارت بر عملکرد ایمن و بهینه کل سیستم را بر عهده دارد.
درک عمیق ساختار و عملکرد تابلو فرمان برای هر تکنسین، تعمیرکار و مدیر فنی فعال در این صنعت، امری ضروری و حیاتی است. این مقاله به صورت تخصصی به کالبدشکافی این بخش کلیدی میپردازد و اجزای مختلف آن را تشریح میکند. همانطور که در مقاله جامع ما در مورد قطعات پله برقی اشاره شد، هر قطعه نقشی حیاتی در عملکرد کلی سیستم ایفا میکند، اما تابلو فرمان جایی است که تمام این قطعات با یکدیگر همکلام میشوند.
تابلو فرمان پله برقی مجموعهای از قطعات الکترونیکی و الکتریکی است که در یک محفظه محافظ قرار گرفتهاند. وظیفه اصلی آن دریافت سیگنال از سنسورهای مختلف (ورودیها)، پردازش این سیگنالها بر اساس یک منطق برنامهریزی شده و ارسال فرمانهای لازم به عملگرها (خروجیها) مانند موتور، ترمز و سیستمهای روشنایی است.
اهمیت این بخش را میتوان در سه حوزه کلیدی خلاصه کرد:

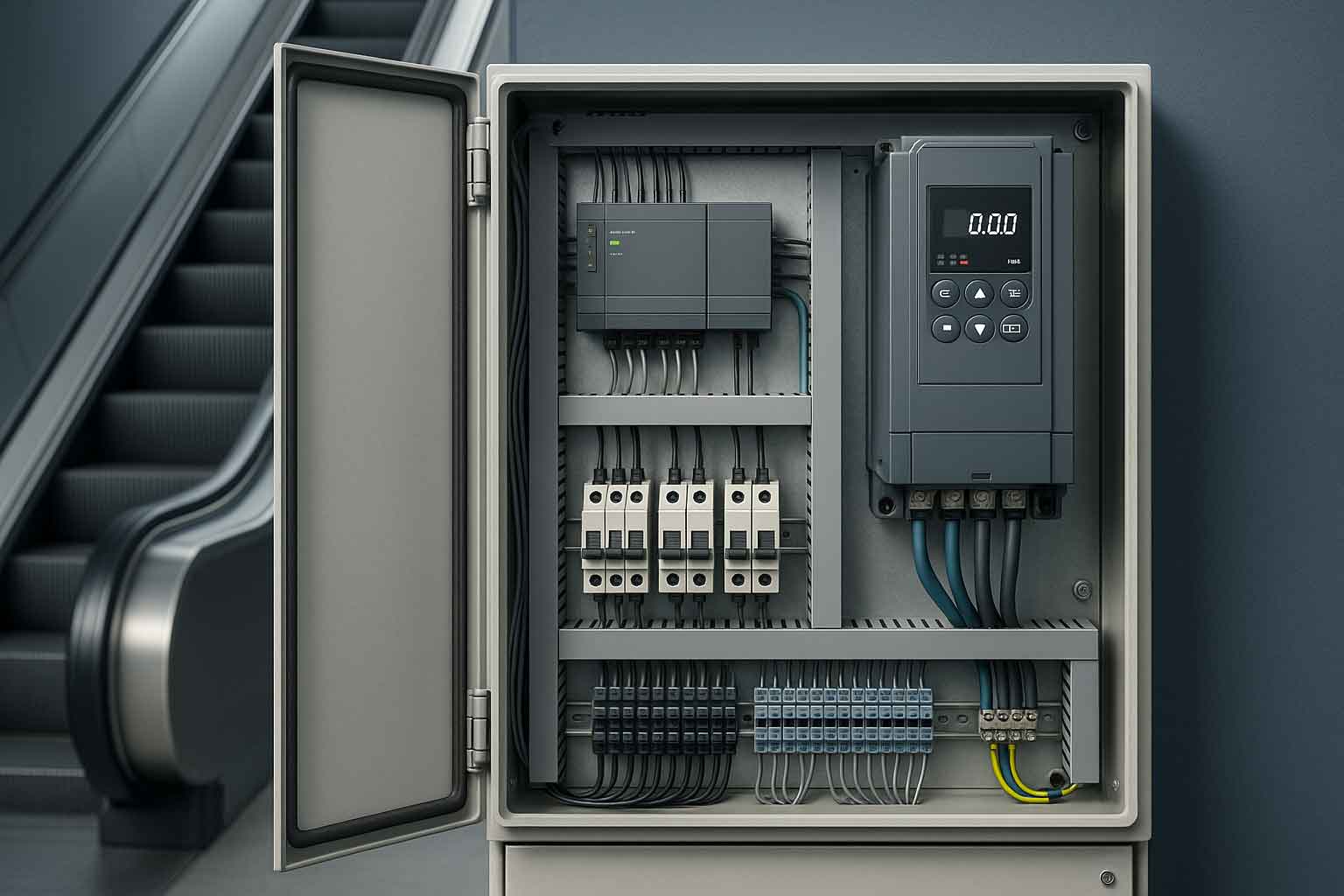

هر تابلو فرمان، صرف نظر از برند یا مدل پله برقی، از مجموعهای از قطعات استاندارد تشکیل شده است. در ادامه به بررسی مهمترین این قطعات و نقش آنها در مدار فرمان میپردازیم.

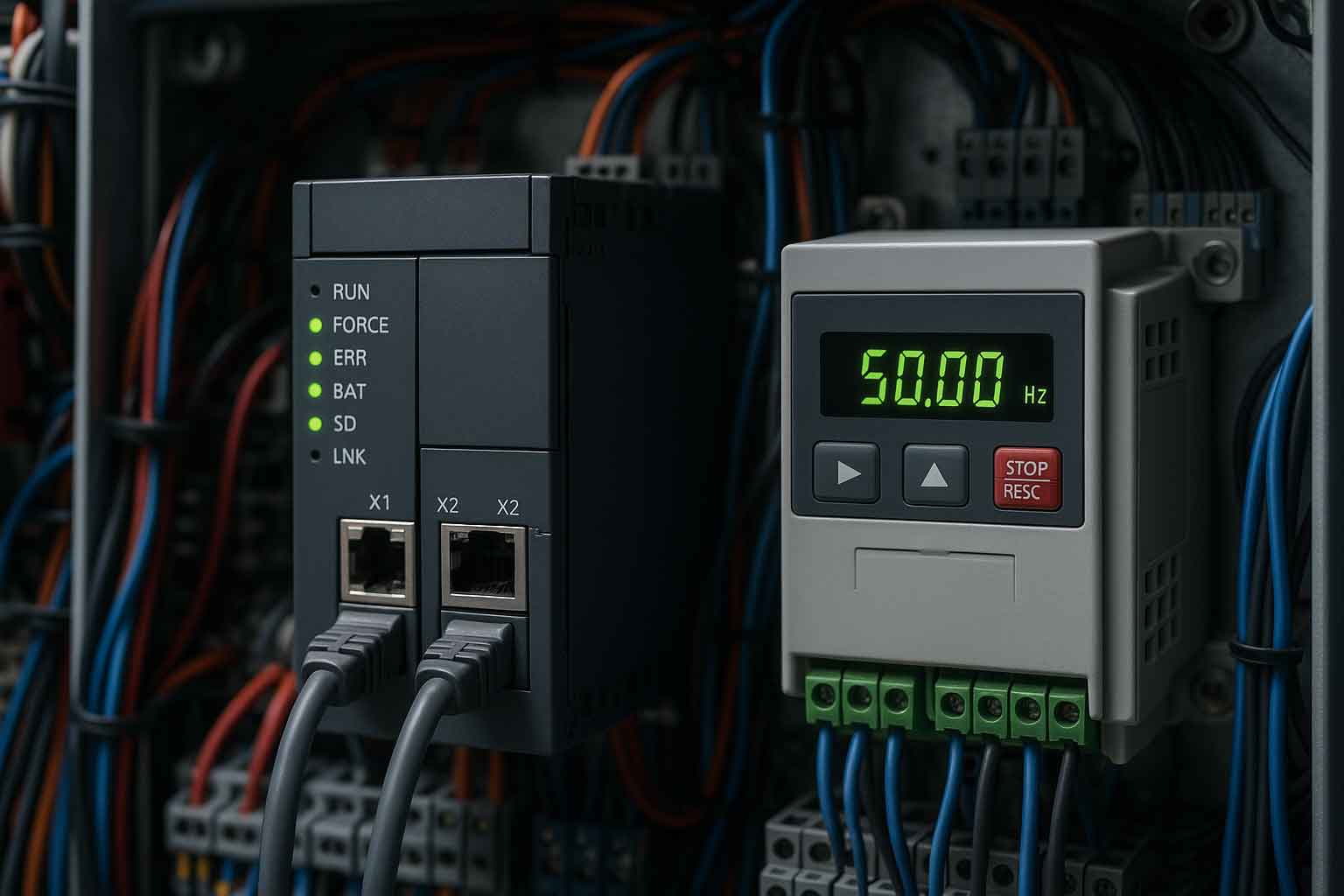

اگر تابلو فرمان مغز پله برقی باشد، PLC بدون شک واحد پردازش مرکزی (CPU) این مغز است. PLC یک کامپیوتر صنعتی کوچک و مقاوم است که به طور خاص برای کار در محیطهای خشن صنعتی طراحی شده. تمام منطق عملکرد پله برقی، از جمله ترتیب روشن شدن، بررسی پیششرطهای ایمنی، و واکنش به خطاها، در حافظه PLC برنامهریزی میشود.
خواندن ورودیها: دریافت وضعیت تمام سنسورهای ایمنی (مانند سنسور استپ میسینگ، سنسور شکست زنجیر، دکمههای توقف اضطراری) و سنسورهای عملکردی (مانند سنسورهای چشمی ورودی برای تشخیص مسافر).
پردازش منطق: اجرای برنامهای که توسط سازنده نوشته شده است. این برنامه تعیین میکند که در هر شرایطی، سیستم باید چه واکنشی نشان دهد. برای مثال، اگر سنسور ورودی مسافری را تشخیص دهد و تمام مدارهای ایمنی بسته باشند، PLC فرمان روشن شدن موتور را صادر میکند.
کنترل خروجیها: ارسال سیگنال برای فعال کردن کنتاکتورها، درایو موتور، برد ترمز، چراغهای هشدار، و آلارمها.
استفاده از PLC به جای مدارهای رلهای سنتی، انعطافپذیری، دقت و قابلیت اطمینان سیستم را به شدت افزایش داده و عیبیابی را نیز سادهتر میکند. در شرکت آسانسور لاین و پله برقی لاین، به عنوان زیرمجموعههای "الماس ویستا جاوید" و نماینده رسمی LionLift Germany، ما همواره بر استفاده از PLCهای معتبر و برنامهنویسی استاندارد برای تضمین بالاترین سطح ایمنی و کارایی تاکید داریم.
موتورهای پله برقی معمولاً از نوع القایی سه فاز هستند. راهاندازی مستقیم این موتورها (Direct On-Line) باعث ایجاد جریان هجومی بسیار بالا و تنش مکانیکی شدید به گیربکس و زنجیرها میشود. اینورتر (درایو) قطعهای حیاتی برای حل این مشکل و بهینهسازی عملکرد موتور است.
راهاندازی نرم (Soft Start): اینورتر با افزایش تدریجی فرکانس و ولتاژ، موتور را به آرامی و بدون شوک اولیه به حرکت در میآورد. این کار عمر مفید قطعات مکانیکی را به شکل چشمگیری افزایش میدهد.
توقف نرم (Soft Stop): مشابه راهاندازی، توقف پله برقی نیز به نرمی انجام میشود تا مسافران احساس ناراحتی نکنند.
کنترل دقیق سرعت: درایو، سرعت موتور را با دقت بسیار بالا کنترل میکند تا سرعت پله (معمولاً 0.5 یا 0.65 متر بر ثانیه) همواره ثابت و مطابق با استاندارد باشد.
کاهش مصرف انرژی: بسیاری از پله برقیهای مدرن به حالت "Stand-by" یا "Crawl Speed" مجهز هستند. در این حالت، هنگامی که مسافری حضور ندارد، اینورتر سرعت پله را به حداقل میرساند (مثلاً 0.2 متر بر ثانیه) و با تشخیص اولین مسافر، به سرعت نامی بازمیگردد. این ویژگی میتواند تا ۶۰% در مصرف انرژی صرفهجویی کند.
توابع حفاظتی: اینورترها دارای مدارهای حفاظتی داخلی برای مقابله با اضافه جریان، اضافه ولتاژ، گرم شدن بیش از حد موتور و... هستند.
کنتاکتورها کلیدهای الکترومغناطیسی قدرتمندی هستند که برای قطع و وصل کردن مدارهای با جریان بالا (مانند مدار قدرت اصلی موتور) استفاده میشوند. PLC مستقیماً توانایی قطع و وصل جریان سنگین موتور را ندارد؛ بنابراین، یک سیگنال کنترلی ضعیف از PLC به بوبین کنتاکتور ارسال میشود و این سیگنال باعث بسته شدن کنتاکتهای اصلی کنتاکتور و عبور جریان اصلی به سمت موتور یا درایو میگردد.
در تابلو فرمان پله برقی معمولاً چندین کنتاکتور وجود دارد:
بازرسی دورهای کنتاکتها و اطمینان از عملکرد صحیح کنتاکتورها یکی از بخشهای مهم سرویس و نگهداری پله برقی است.

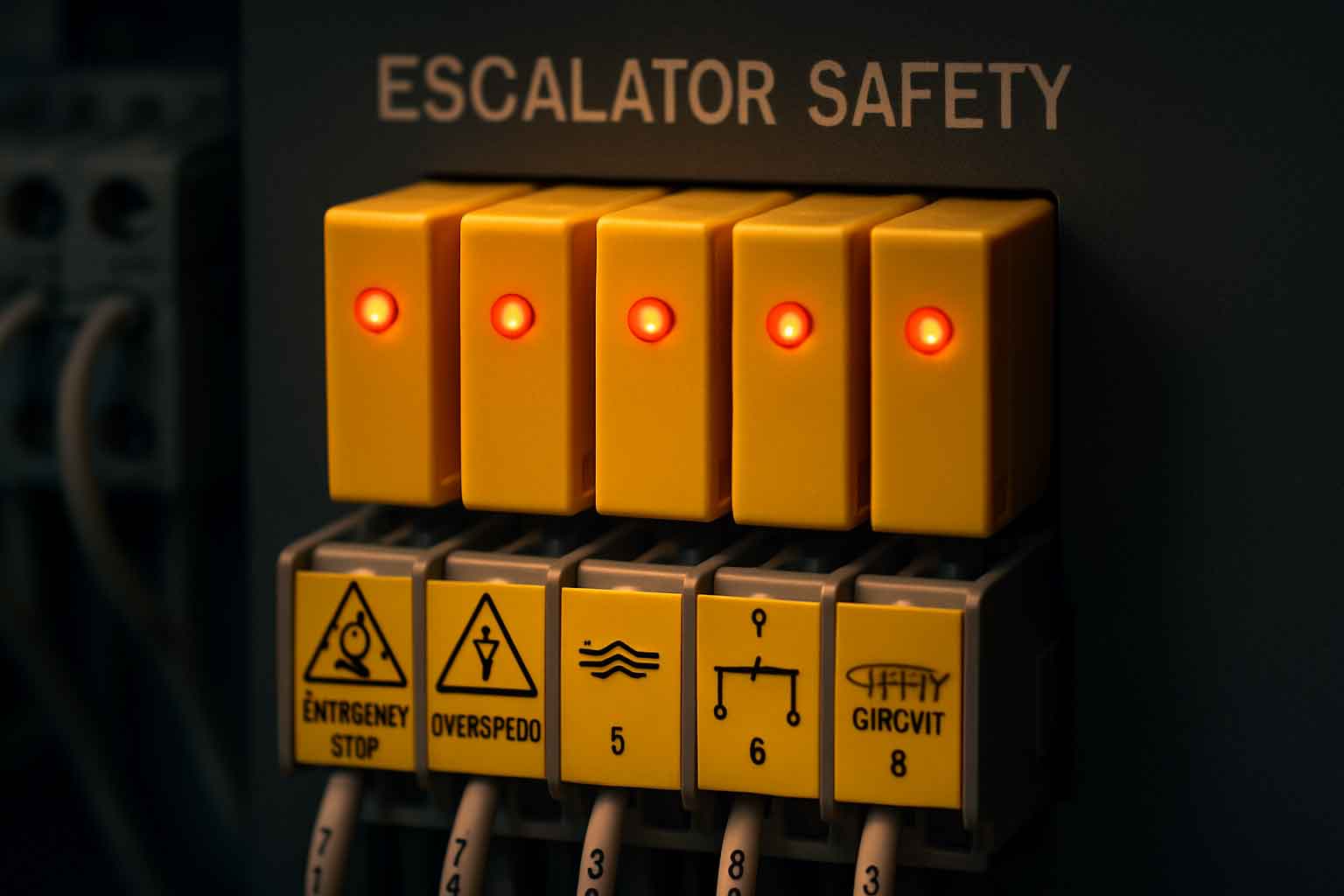

ستون فقرات ایمنی پله برقی، مدار ایمنی آن است. این مدار یک حلقه سری از کنتاکتهای تمام سنسورها و کلیدهای ایمنی است. اگر حتی یکی از این کنتاکتها به دلیل بروز خطا باز شود، حلقه قطع شده و سیستم فوراً به صورت ایمن متوقف میشود.
برخی از مهمترین اجزای این مدار عبارتند از:
دکمههای توقف اضطراری (Emergency Stop Buttons): در بالا، پایین و گاهی در داخل موتورخانه قرار دارند.
سنسور شکست زنجیر استپ (Step Chain Breakage Sensor): در صورت شکستن یا شل شدن بیش از حد زنجیر اصلی، مدار را قطع میکند.
سنسور استپ میسینگ (Missing Step Sensor): این سنسور حیاتی، وجود فیزیکی استپها را قبل از رسیدن به صفحه شانه (Comb Plate) بررسی میکند. در صورت عدم وجود یک استپ، سنسور استپ میسینگ فوراً سیستم را متوقف میکند تا از سقوط افراد به داخل دستگاه جلوگیری شود. خرابی این سنسور میتواند فاجعهبار باشد.
سنسورهای نظارت بر هندریل (Handrail Monitoring Sensors): سرعت هندریل را با سرعت استپها مقایسه کرده و در صورت عدم تطابق یا ورود جسم خارجی به ورودی هندریل، سیستم را متوقف میکنند.
کنتاکتهای صفحه شانه (Comb Plate Contacts): در صورتی که جسمی بین استپ و صفحه شانه گیر کند، این کنتاکتها فعال شده و پله را متوقف میکنند.
رله کنترل فاز (Phase Monitoring Relay): از موتور در برابر دوفاز شدن، افت ولتاژ یا توالی نادرست فازها محافظت میکند.
ترمز پله برقی یک سیستم الکترومکانیکی بسیار قدرتمند است که وظیفه متوقف کردن و ثابت نگه داشتن پله را، به خصوص زیر بار، بر عهده دارد. برد ترمز یا مدار یکسوساز ترمز، وظیفه تأمین ولتاژ DC مورد نیاز برای بوبین مگنت ترمز را دارد.
هنگامی که پله برقی در حال کار است، برد ترمز ولتاژ DC را به مگنت ترمز اعمال میکند. این کار باعث ایجاد یک میدان مغناطیسی قوی شده که لنتهای ترمز را از دیسک یا درام جدا کرده و به موتور اجازه چرخش آزادانه را میدهد. به محض قطع برق (چه در حالت عادی و چه در حالت اضطراری)، ولتاژ از روی مگنت برداشته شده، میدان مغناطیسی از بین میرود و فنرهای قدرتمند، لنتها را به شدت به دیسک فشار میدهند و باعث توقف آنی سیستم میشوند. این مکانیزم به صورت "Fail-Safe" طراحی شده است؛ یعنی در صورت قطع برق، ترمز به طور خودکار درگیر میشود.
برد ترمز معمولاً ولتاژ AC ورودی (مثلاً 220 ولت) را به ولتاژ DC (مثلاً 90 یا 180 ولت) تبدیل میکند. عملکرد صحیح این برد برای ایمنی سیستم حیاتی است.
تابلو فرمان پله برقی بسیار فراتر از یک جعبه تقسیم برق ساده است. این مجموعه، یک سیستم کنترلی و حفاظتی هوشمند و یکپارچه است که با هماهنگ کردن دقیق قطعات الکتریکی و مکانیکی، عملکرد روان، بهینه و مهمتر از همه، ایمن پله برقی را تضمین میکند. از PLC که به عنوان مرکز فرماندهی عمل میکند، تا اینورتر که وظیفه به حرکت درآوردن نرم و بهینه موتور را دارد، و از کنتاکتورها و مدارهای ایمنی که شریانهای حیاتی سیستم هستند تا برد ترمز که ضامن توقف ایمن است، هر قطعه نقشی غیرقابل جایگزین ایفا میکند.
برای متخصصان فنی، درک عمیق این "مغز متفکر" کلید اصلی عیبیابی سریع، تعمیرات دقیق و نگهداری پیشگیرانه مؤثر است. در "الماس ویستا جاوید" و شرکتهای تابعه آن، ما با تکیه بر دانش فنی منطبق بر استانداردهای لاین لیفت آلمان، همواره بر اهمیت سرویس و بازرسی دقیق تابلو فرمان به عنوان هسته اصلی ایمنی و کارایی پلههای برقی در پروژههای خود در ایران، عراق، عمان و امارات تاکید میکنیم. آشنایی با این سیستم، تفاوت میان یک سرویسکار معمولی و یک متخصص واقعی را رقم میزند.
