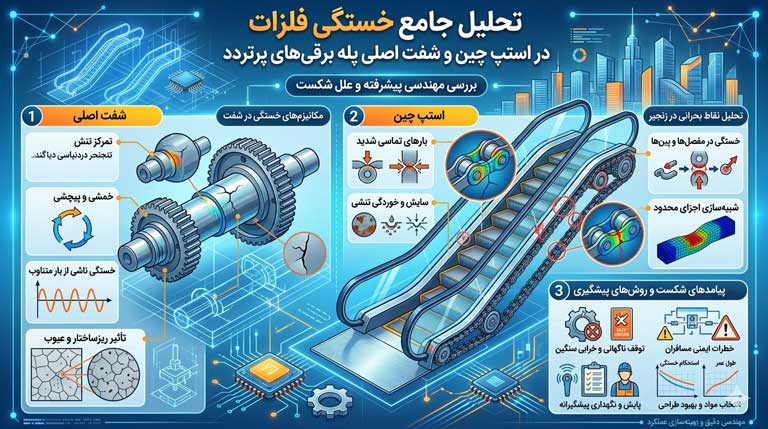

پدیده خستگی فلزات (Metal Fatigue) زمانی رخ میدهد که یک قطعه تحت تأثیر تنشهای تکرار شونده یا نوسانی قرار بگیرد؛ حتی اگر میزان این تنش بسیار کمتر از مقاومت نهایی (Yield Strength) آن فلز باشد. در مکانیزم پله برقی، استپ چین و شفت اصلی دائماً در حال تحمل بارهای متغیر هستند. این بارهای متناوب باعث ایجاد میکروترکهایی در ساختار کریستالی فلز میشوند که به مرور زمان گسترش یافته و در نهایت به شکست ناگهانی و فاجعهبار منجر میشوند. در مکانهای پرتردد مانند ایستگاههای مترو یا مراکز تجاری بزرگ، این چرخه به دلیل حجم بالای مسافر و ساعات کاری طولانی، با سرعت بسیار بیشتری طی میشود.
هر زمان که یک پله از بخش منحنی بالای پله برقی عبور میکند و وارد مسیر بازگشت میشود، زنجیر یا همان استپ چین تحت کشش و رهاسازی متوالی قرار میگیرد. این نوسان بار، دقیقاً همان عاملی است که باعث «خستگی» میشود. تصور کنید یک سیم فلزی را با خم و راست کردن مداوم بشکنید؛ در استپ چین پله برقی نیز پینها و بوشها در هر دور چرخش، یک بار کامل را تجربه کرده و سپس آزاد میشوند. تکرار این فرآیند در میلیونها چرخه کاری، پیوند مولکولی فلز را تضعیف میکند.
بسیاری از تکنسینها به اشتباه تصور میکنند که سلامت یک شفت یا زنجیر تنها از روی ظاهر و میزان سایش سطحی آن قابل تشخیص است. اما خستگی فلزات در استپ چین پله برقی یک فرآیند درونی است. در حالی که سایش (Wear) باعث کاهش ضخامت قطعه میشود، خستگی ممکن است هیچ نشانه ظاهری در سطح قطعه نداشته باشد تا زمانی که ترک به سطح برسد. شفت اصلی که وظیفه انتقال گشتاور موتور به زنجیرها را دارد، تحت تنش پیچشی دائمی است. شکست خستگی در شفت معمولاً از یک نقطه تمرکز تنش (مانند جای خار یا تغییر قطر ناگهانی) شروع شده و بدون اطلاع قبلی، باعث توقف کامل و خطرناک دستگاه میشود.
در پله برقی های پرتردد، هرگز نباید به بازرسی چشمی ساده بسنده کرد. بر اساس تجربه عملی تیم فنی لاین، شفتهایی که در ظاهر کاملاً سالم و بدون سایش به نظر میرسیدند، در تستهای التراسونیک ترکهای داخلی عمیقی را نشان دادهاند. خستگی فلزات خبر نمیکند؛ پس همیشه به «عمر مفید کاری» قطعه توجه کنید، نه فقط ظاهر آن.
خستگی فلزات ناشی از تنشهای نوسانی و تکرار شونده است که در پله برقی های پرتردد به دلیل چرخههای کاری بالا، باعث ایجاد ترکهای میکروسکوپی در استپ چین و شفت اصلی میشود. این پدیده متفاوت از سایش ظاهری است و میتواند منجر به شکست ناگهانی قطعات شود.
تشخیص خستگی فلزات قبل از وقوع شکست کامل، یک هنر مهندسی است. از آنجایی که این پدیده اغلب از لایههای داخلی یا نقاط کور قطعه شروع میشود، تکنسینهای پله برقی لاین همواره به دنبال نشانههای غیرمستقیمی هستند که نشاندهنده تسلیم شدن ساختار فلز در برابر بارهای دینامیکی است. شناسایی این علائم در پله برقی های پرتردد میتواند مرز بین یک تعمیر ساده و یک حادثه ناگوار باشد.
اولین نشانه فیزیکی خستگی، ظهور ترکهای مویی بسیار ظریف است. این ترکها معمولاً در نواحی که «تمرکز تنش» بالاست، مانند لبه سوراخ پینها در زنجیر یا محل اتصال لینکها، ظاهر میشوند. در محیطهای پرتردد، آلودگی و روغن سوخته ممکن است این ترکها را بپوشاند. یکی از روشهای شناسایی در بازرسیهای تخصصی، تمیزکاری کامل استپ چین و استفاده از اسپریهای نافذ (PT) است که کوچکترین گسستها را نمایان میکند. اگر در هنگام سرویس، متوجه شدید که یک لینک از زنجیر دارای تغییر رنگ جزئی یا خطوط غیرعادی است، احتمالاً با شروع پدیده خستگی مواجه هستید.
خستگی فلزات در استپ چین پله برقی همیشه به صورت ترک مستقیم دیده نمیشود؛ گاهی خود را با "کشش زنجیر" یا تغییر طول غیرعادی نشان میدهد. وقتی متریال به حد خستگی نزدیک میشود، دچار تغییر شکل پلاستیک (تغییر شکل ماندگار) شده و زنجیر از تنظیمات استاندارد خود خارج میشود. این امر باعث میشود که پلهها (Steps) به درستی با شانه پله (Comb Plate) درگیر نشوند. لرزشهای ریز در هنگام حرکت و صدای تقتق (Clicking Sound) در نزدیکی موتورخانه، اغلب نشاندهنده این است که شفت اصلی یا زنجیر دچار دفرمه شدن ناشی از خستگی شدهاند.
نکته از زبان تکنسین:
یک ترفند ساده برای تشخیص اولیه: اگر متوجه شدید که علیرغم ریگلاژ دقیق، پله برقی همچنان پس از مدتی کوتاه دچار عدم تراز بودن پلهها میشود، به سلامت ساختاری استپ چین شک کنید. در پروژههای پرتردد که توسط پله برقی لاین پایش میشوند، ما با بررسی دقیق فاصله (Gap) بین پلهها، خستگی زودهنگام را قبل از شکست زنجیر پیشبینی میکنیم.
علائم خستگی شامل ظهور ترکهای مویی در نقاط تمرکز تنش و تغییر شکلهای ماندگار در زنجیر است که منجر به لرزش، صدای غیرعادی و بههم خوردن تراز پلهها با شانه میشود.
در پله برقی های پرتردد، خستگی فلزات یک فرآیند ایزوله نیست؛ بلکه ترکیبی از شرایط محیطی و عملیاتی است که مانند کاتالیزور عمل میکنند. شناخت این عوامل به مدیران فنی اجازه میدهد تا با کنترل متغیرها، عمر مفید خستگی فلزات در استپ چین پله برقی را به شکل قابل توجهی افزایش دهند.
یکی از اصلیترین دشمنان ساختار متالورژیکی زنجیر، اضافه بار است. وقتی تعداد مسافران روی پلهها از ظرفیت اسمی طراحی شده فراتر میرود، تنش اعمال شده بر لینکهای زنجیر از «محدوده الاستیک» فراتر رفته و به «محدوده پلاستیک» نزدیک میشود. در پله برقی های پرتردد ایستگاههای مترو، تجمع مسافران در یک سمت پله (معمولاً برای باز گذاشتن مسیر عبور دیگران) باعث توزیع نامتقارن بار میشود. این عدم تقارن، شفت اصلی را تحت تنش خمشی اضافی قرار داده و باعث میشود یک سمت استپ چین زودتر از سمت دیگر دچار خستگی و کشیدگی شود.
شاید در نگاه اول رابطه بین روغنکاری و خستگی فلزات دور از ذهن به نظر برسد، اما اصطکاک مستقیماً با خستگی در ارتباط است. عدم روانکاری صحیح باعث افزایش حرارت در پینها و بوشهای زنجیر میشود. این حرارت موضعی، خواص مکانیکی فلز را تغییر داده و باعث ایجاد «خوردگی تنشی» (Stress Corrosion) میشود. وقتی سطح فلز به دلیل نبود روغن دچار خراشیدگی و سایش شود، هر خراش به یک «نقطه تمرکز تنش» تبدیل میگردد؛ جایی که ترکهای خستگی با کمترین نیرو شروع به رشد میکنند.
نکته تخصصی لاین:
سیستمهای روانکاری خودکار (Automatic Lubrication) در پروژههای پرتردد یک آپشن نیستند، بلکه یک ضرورتاند. تیم فنی پله برقی لاین همواره توصیه میکند که زمانبندی تزریق روغن بر اساس «تعداد استارت-استاپ» و «ساعت کارکرد» تنظیم شود، نه صرفاً بازههای زمانی تقویمی. روغن با ویسکوزیته نامناسب میتواند به جای محافظت، مانند آهنربا ذرات فلزی را جذب کرده و سرعت خستگی را دوچندان کند.
اضافه بار ناگهانی و توزیع نامتقارن جمعیت در کنار روانکاری نامناسب، اصلیترین عوامل تسریعکننده خستگی هستند. این عوامل با ایجاد نقاط تمرکز تنش و تغییر خواص حرارتی فلز، عمر زنجیر و شفت را به شدت کاهش میدهند.
در دنیای مهندسی پله برقی، استاندارد EN 115 مرجع نهایی ایمنی و طراحی است. این استاندارد صراحتاً تأکید دارد که قطعات محرک مانند شفت اصلی و استپ چین باید به گونهای طراحی شوند که ضریب اطمینان بالایی در برابر خستگی داشته باشند. اما با گذشت زمان و در شرایط پرتردد، حتی بهترین طراحیها نیز نیاز به پایش دارند. پله برقی لاین با پایبندی به این پروتکلها، امنیت مسافران را تضمین میکند.
برای قطعات استراتژیک مانند شفت اصلی که شکست آنها منجر به سقوط آزاد پلهها میشود، بازرسی چشمی کافی نیست. در پروژههایی که بیش از ۱۶ ساعت در روز فعال هستند، استفاده از متدهای NDT (Non-Destructive Testing) الزامی است.
| نوع تست | بازه زمانی پیشنهادی | هدف از تست |
| تست مایعات نافذ (PT) | سالانه | شناسایی ترکهای سطحی در لینکهای زنجیر |
| تست ذرات مغناطیسی (MT) | هر ۲ سال یکبار | تشخیص گسستهای زیرسطحی در شفتهای فولادی |
| تست التراسونیک (UT) | هر ۳ تا ۵ سال | بررسی عمق ترک و سلامت هسته شفت اصلی |
| ضخامت سنجی | ۶ ماهه | اطمینان از عدم کاهش مقطع قطعه بر اثر سایش و خستگی |
در کنار استانداردهای اروپایی، رعایت مبحث ۱۵ مقررات ملی ساختمان در ایران نیز بر تستهای دورهای زنجیرها تأکید دارد. خستگی فلزات در استپ چین پله برقی اگر به موقع شناسایی نشود، میتواند منجر به پدیده "Step Bunching" یا تجمع پلهها روی هم شود که یکی از خطرناکترین حوادث پله برقی است.
نکته تخصصی لاین:
همواره برگه آنالیز متریال (Certificate) زنجیر را از پیمانکار بخواهید. در پله برقی لاین، ما از زنجیرهایی با گرید فولادی استفاده میکنیم که دارای "حد خستگی" (Fatigue Limit) مشخصی هستند؛ به این معنا که اگر تنش از حد خاصی کمتر باشد، قطعه از نظر تئوری عمر نامتناهی خواهد داشت.
مطابق استاندارد EN 115، بازرسیهای دورهای با استفاده از روشهای غیرمخرب (NDT) تنها راه تضمین سلامت قطعات در برابر خستگی است. جدول زمانبندی دقیق و استفاده از متریال استاندارد، ریسک شکست ناگهانی را به حداقل میرساند.
تیم مهندسی پله برقی لاین با درک عمیق از چالشهای نگهداری در مراکز تجاری و ایستگاههای مترو، راهکارهای پیشگیرانه را جایگزین تعمیرات واکنشی کرده است. مقابله با خستگی فلزات در استپ چین پله برقی نیازمند ترکیبی از انتخاب متریال برتر و تکنولوژیهای نوین در نصب و راهاندازی است.
همه فولادها رفتار یکسانی در برابر بارهای نوسانی ندارند. ما در پروژههای خود از آلیاژهایی استفاده میکنیم که دارای حد خستگی (Endurance Limit) مشخصی هستند. این یعنی اگر تنشهای وارده از یک سطح مشخص فراتر نرود، قطعه میتواند میلیونها چرخه را بدون شکست طی کند. استفاده از فولادهای آلیاژی کروم-مولیبدن در ساخت شفتهای اصلی، مقاومت به رشد ترک را تا ۴۰٪ نسبت به فولادهای معمولی افزایش میدهد.
در پله برقی های پرتردد، ضربات ناشی از ورود استپ به قوسهای بالا و پایین (Transition Curves) عامل اصلی شروع ترکهای خستگی است. نسل جدید زنجیرهایی که توسط پله برقی لاین تامین میشوند، دارای بوشهای خود-روانکار و پینهای سختکاری شده به روش القایی (Induction Hardening) هستند. این تکنولوژی باعث میشود لایه خارجی قطعه در برابر سایش مقاوم باشد، در حالی که مغز قطعه نرم و چکشخوار باقی میماند تا انرژی ضربه را جذب کرده و مانع از شکست ترد ناشی از خستگی شود.
نکته از زبان تکنسین:
یکی از ترفندهای ما برای کاهش خستگی در زنجیر، تنظیم دقیق «کششگیر زنجیر» (Chain Tensioner) است. کشش بیش از حد، زنجیر را به سرعت خسته میکند و شل بودن بیش از حد، باعث ضربات مکانیکی (Backlash) میشود. ما در لاین از سنسورهای کشش هوشمند استفاده میکنیم تا زنجیر همواره در بهینهترین نقطه عملکردی خود قرار داشته باشد.
استفاده از فولادهای آلیاژی با حد خستگی بالا و زنجیرهای سختکاری شده به همراه تنظیم دقیق کشش با سنسورهای هوشمند، راهکارهای کلیدی پله برقی لاین برای افزایش طول عمر سیستم در شرایط پرتردد است.
در این بخش به برخی از پرسشهای کلیدی مهندسان و مدیران تاسیسات پاسخ میدهیم:
۱. آیا خستگی فلزات در استپ چین پله برقی قابل ترمیم است؟ خیر؛ زمانی که ترک ناشی از خستگی در یک لینک زنجیر یا شفت ظاهر شود، ساختار متالورژیکی آن قطعه به پایان عمر خود رسیده است. جوشکاری یا تعمیر این قطعات بسیار خطرناک بوده و تنها راه حل استاندارد، جایگزینی کامل قطعه معیوب با قطعه اصلی است.
۲. هر چند وقت یکبار باید استپ چین را تعویض کرد؟ این موضوع مستقیماً به نرخ تردد و کیفیت نگهداری بستگی دارد. با این حال، در پله برقی های پرتردد، معمولاً پس از ۵ تا ۷ سال کارکرد مداوم، تستهای دقیق NDT برای تعیین زمان تعویض ضروری است.
۳. آیا صدای جیرجیر زنجیر نشانه خستگی است؟ لزوماً خیر. صدای جیرجیر معمولاً نشانه خشکی و نیاز به روانکاری است. اما اگر این صدا با لرزشهای ریتمیک همراه باشد، میتواند نشاندهنده تغییر شکل پلاستیک در لینکها و شروع مراحل نهایی خستگی باشد.
پدیده خستگی فلزات در استپ چین پله برقی یکی از پنهانترین و در عین حال خطرناکترین عوامل تهدیدکننده سلامت پله برقی های پرتردد است. برخلاف سایش ظاهری، خستگی در سکوت رشد میکند و بدون هشدار قبلی منجر به شکست ساختاری میشود. کلید مقابله با این بحران، در سه ضلع «انتخاب متریال آلیاژی باکیفیت»، «روانکاری هوشمند و منظم» و «بازرسیهای فنی غیرمخرب (NDT)» نهفته است. برند پله برقی لاین با بهرهگیری از استانداردهای EN 115 و تخصص تکنسینهای مجرب، اطمینان حاصل میکند که سیستمهای جابجایی عمودی شما حتی در سختترین شرایط کاری، ایمن و پایدار باقی بمانند.
حفظ ایمنی و تداوم حرکت در پروژههای بزرگ، نیازمند نگاهی فراتر از یک سرویس ساده است. برای مشاوره تخصصی، طراحی مهندسی یا اجرای پروژههای نصب و نوسازی پله برقی های پرتردد، با تیم تخصصی پله برقی لاین تماس بگیرید. ما همراه شما هستیم تا امنیت را به حرکت پیوند بزنیم.
