پلهبرقی امروز دیگر تنها یک وسیله رفاهی برای راحتی تردد نیست، بلکه بهعنوان یکی از شریانهای حیاتی ساختمانهای مدرن و زیرساختهای شهری شناخته میشود. از مراکز خرید شلوغ گرفته تا ایستگاههای مترو، فرودگاهها و پایانههای مسافربری، پلهبرقی نقش کلیدی در مدیریت جریان جمعیت و تسهیل دسترسی ایفا میکند.
با توجه به اینکه پلهبرقیها جزء تجهیزات سنگین و پرهزینه هستند و مستقیماً با ایمنی و سلامت کاربران در ارتباطاند، فرآیند نصب و راهاندازی پلهبرقی باید با نهایت دقت و براساس استانداردهای ملی و بینالمللی انجام شود. هر اشتباه کوچک در مرحله طراحی یا نصب، میتواند خسارتهای سنگین مالی و حتی خطرات جانی به همراه داشته باشد.
این مقاله، بهعنوان یک راهنمای جامع و مرجع، شما را با تمام مراحل نصب و راهاندازی پلهبرقی از صفر تا صد آشنا میکند؛ از انتخاب محل و طراحی اصولی گرفته تا آمادهسازی سازه، نصب مکانیکی و الکتریکی، آزمونهای ایمنی و نهایتاً تحویل نهایی. همچنین نکات مهمی درباره سرویس و نگهداری، عوامل مؤثر بر هزینه و استانداردهای لازم ارائه خواهد شد.
هدف ما این است که با مطالعه این مقاله، کارفرمایان، مهندسان و حتی مدیران پروژه بتوانند با دیدی باز و تخصصی، برای انتخاب، نصب و نگهداری پلهبرقی تصمیمگیری کنند؛ تصمیمی که نهتنها بر بهرهوری ساختمان، بلکه بر ایمنی هزاران کاربر در طول سالهای بهرهبرداری تأثیرگذار خواهد بود.
اولین گام در نصب و راهاندازی پلهبرقی، بازدید کارشناسان فنی و برداشت ابعاد دقیق محل پروژه است. در این مرحله، مواردی مانند عرض، طول، ارتفاع بین طبقات و نوع کاربری ساختمان بررسی میشوند. به عنوان مثال، پلهبرقی مورد استفاده در یک مرکز خرید با تردد بالا، مشخصات متفاوتی نسبت به پلهبرقی یک ساختمان اداری خواهد داشت.
علاوه بر ابعاد، تحلیل الگوی ترافیک کاربران اهمیت زیادی دارد. در محیطهایی مانند مترو یا پایانههای مسافربری که با ازدحام ناگهانی مواجهاند، باید ظرفیت پلهبرقی بهگونهای انتخاب شود که در ساعات اوج تردد، جریان مسافر بدون توقف مدیریت گردد.
پس از برداشت اطلاعات اولیه، نوبت به انتخاب مشخصات فنی میرسد. موارد کلیدی عبارتاند از:
تمام مراحل طراحی و نصب باید با استانداردهای ملی و بینالمللی منطبق باشد. در ایران، استاندارد ملی ISIRI 13836 (الگوبرداری شده از EN 115 اروپا) مبنای کار است. این استاندارد جزئیات مهمی از جمله شیب مجاز، تعداد پلههای افقی در ابتدا و انتهای دستگاه، ظرفیت جابهجایی و الزامات ایمنی را مشخص میکند.
نکته مهم: برای ساختمانهایی که پروانه ساخت آنها بعد از بهمن ۱۳۹۸ صادر شده، اخذ گواهی ایمنی از شرکتهای بازرسی دارای صلاحیت الزامی است. در غیر این صورت، شهرداری پایان کار صادر نمیکند. بنابراین انتخاب شرکت نصاب معتبر، نه تنها از نظر فنی، بلکه از منظر حقوقی نیز اهمیت حیاتی دارد.
در پایان فاز طراحی، نقشههای فنی تهیه و به تأیید کارفرما میرسند. این نقشهها شامل محل دقیق نشیمنگاهها، قلابهای سقفی برای جایگذاری خرپا، مشخصات فونداسیون و مسیر کابلکشیها هستند.
پس از آن، یک قرارداد رسمی منعقد میشود که در آن مواردی مثل شرح خدمات، مشخصات دقیق فنی، جدول زمانبندی، هزینهها و مسئولیتهای طرفین ذکر میگردد. این قرارداد به نوعی سند مرجع برای کل پروژه محسوب میشود.

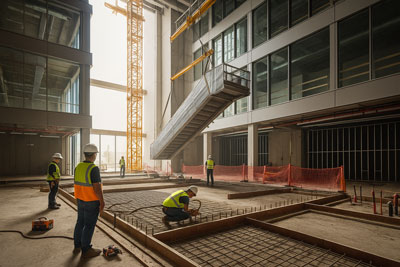

پیش از ورود پلهبرقی به کارگاه، باید محل نصب و فونداسیون بهطور کامل آماده شود. این بخش شامل عملیات عمرانی مانند بتنریزی، آهنکشی و مقاومسازی نقاط نشیمنگاه است.
نکته حیاتی در طراحی فونداسیون این است که خرپای پلهبرقی باید فقط روی نشیمنگاهها قرار گیرد و هیچگونه اتصال جوش یا پیچ دائمی به اسکلت ساختمان نداشته باشد. دلیل این موضوع آن است که ساختمان در طول زمان دچار نشست و تغییرات حرارتی میشود؛ اگر خرپا به اسکلت جوش داده شود، تنشهای مکانیکی شدید ایجاد کرده و میتواند هم به پلهبرقی و هم به سازه اصلی آسیب بزند.
در پلهبرقیهایی با ارتفاع بیش از ۶ متر، طراحی و نصب یک پایه میانی برای جلوگیری از خمیدگی و افزایش پایداری الزامی است. این جزئیات کوچک اما مهم، تضمینکننده طول عمر دستگاه و امنیت کاربران خواهد بود.
پس از آمادهسازی محل، نوبت به ورود خرپا و اجزای اصلی پلهبرقی میرسد. خرپاها معمولاً چندین تُن وزن دارند و اغلب بهصورت قطعهای بزرگ یا چند تکه به محل پروژه حمل میشوند.
به دلیل محدودیت تردد ماشینآلات سنگین در سطح شهر، معمولاً حمل شبانه با هماهنگی شهرداری انجام میشود. در این مرحله، تیم لجستیک باید برای ورود لیفتراکها، جرثقیلها و سایر تجهیزات سنگین برنامهریزی دقیقی داشته باشد.
پس از ورود به کارگاه، خرپا با استفاده از قلابهای سقفی یا خرپاهای کمکی بالا کشیده میشود. این عملیات که با کمک جرثقیل یا بالابرهای پرتابل انجام میگیرد، یکی از حساسترین مراحل نصب است و بهدلیل پیچیدگی و ریسک بالا، بهعنوان ۵۰٪ پیشرفت پروژه در نظر گرفته میشود.
اگر سقف محل نصب توان تحمل وزن ۸ تُن یا بیشتر را نداشته باشد، باید از خرپاهای موقت یا سازههای کمکی برای جایگذاری استفاده کرد.
در فاصله زمانی بین جایگذاری و راهاندازی نهایی که ممکن است چندین ماه طول بکشد، باید از پوششهای محافظ برای جلوگیری از گردوغبار، رطوبت و آسیبهای ناشی از عملیات ساختمانی استفاده شود. همچنین جوشکاری یا کارهای مشابه در نزدیکی هندریل و قطعات حساس پلهبرقی ممنوع است زیرا خطر آتشسوزی ایجاد میکند.

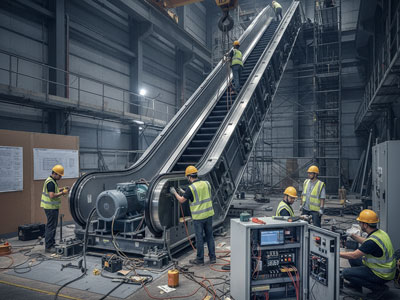

پس از جایگذاری و تراز دقیق خرپا، مرحله مونتاژ مکانیکی آغاز میشود. در این بخش، موتور اصلی و گیربکس در محل خود قرار میگیرند و شفتهای محرک به همراه زنجیرهای استپ نصب میشوند. سپس پلهها که در دو طرف خود دارای چرخهای هدایتکننده هستند، روی زنجیرها سوار میشوند و مسیر حرکتی کامل میگردد. دقت در تراز بودن قطعات و حرکت روان آنها بسیار حیاتی است، چرا که کوچکترین خطا میتواند باعث لرزش دستگاه، افزایش استهلاک و کاهش ایمنی شود.
پس از تکمیل بخش مکانیکی، نوبت به نصب قطعات جانبی و ظاهری پلهبرقی میرسد. اسکرتها یا همان دیوارههای جانبی در دو طرف دستگاه نصب میشوند و بالستریتها که معمولاً از شیشه ایمن ساخته میشوند، در جای خود قرار میگیرند. سپس دکهای داخلی و خارجی برای پوشاندن بخشهای فنی اضافه میشوند و ورودی و خروجی هندریلها نصب میگردد. در نهایت، صفحات شانهای (Comb Plate) در ابتدا و انتهای مسیر تعبیه میشوند تا ورود و خروج کاربران ایمن و بدون خطر باشد. این قطعات علاوه بر تأمین زیبایی ظاهری، نقش کلیدی در ایمنی کاربران ایفا میکنند و به همین دلیل باید با نهایت دقت نصب شوند.
آخرین بخش نصب مربوط به سیستمهای الکتریکی و کنترلی است. در این مرحله، سیمکشی موتور و گیربکس انجام میشود و تمامی سنسورهای ایمنی از جمله سنسور پارگی زنجیر، سنسور فقدان پله و سنسور اسکرت به مدار کنترل متصل میشوند. همچنین سیستم روشنایی داخلی، چراغهای راهنما و تجهیزات حفاظتی نصب میگردند. در پایان، همه اجزا به تابلو فرمان مرکزی متصل میشوند؛ تابلویی که بهعنوان مغز پلهبرقی عمل کرده و وظیفه کنترل موتور، ترمزها، سرعت و هماهنگی بین اجزای مختلف را بر عهده دارد. صحت عملکرد این سیستم در ادامه طی آزمونهای ایمنی بررسی میشود تا دستگاه آماده راهاندازی رسمی گردد.

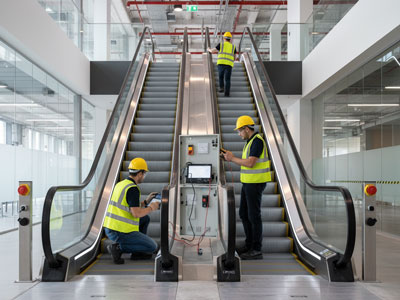

پس از تکمیل نصب مکانیکی و الکتریکی، پلهبرقی برای اولین بار در حالت رویزیون (Revision Mode) روشن میشود. در این حالت، دستگاه با سرعت پایین حرکت میکند و تکنسینها میتوانند بدون خطر، عملکرد بخشهای مختلف را بررسی کنند. کنترل روان بودن حرکت پلهها، هماهنگی هندریلها با پلهها و عملکرد موتور و گیربکس از جمله مواردی است که در این مرحله آزمایش میشود. راهاندازی اولیه بهعنوان یک تست مقدماتی عمل میکند تا هرگونه ایراد احتمالی قبل از ورود به فاز تستهای ایمنی شناسایی و اصلاح گردد.
یکی از حیاتیترین مراحل نصب، انجام آزمونهای ایمنی و عملکردی است. این آزمونها تضمین میکنند که دستگاه نهتنها درست کار میکند، بلکه در شرایط اضطراری نیز ایمنی کاربران حفظ میشود. مهمترین تستها عبارتاند از:
این آزمونها باید توسط تکنسینهای مجرب انجام شوند و مستندات کامل آنها بهعنوان بخشی از پرونده پروژه ذخیره شود.
پس از گذراندن موفقیتآمیز تمام آزمونها، دستگاه برای بازرسی رسمی توسط نهادهای دارای صلاحیت معرفی میشود. در ایران، این مرحله بر اساس استاندارد ملی ISIRI 13836 و تحت نظارت سازمان ملی استاندارد انجام میگیرد. بازرس تمامی جنبههای مکانیکی، الکتریکی و ایمنی را بررسی کرده و در صورت تأیید، گواهی استاندارد رسمی صادر میشود.
در نهایت، پلهبرقی بهطور رسمی به کارفرما تحویل داده میشود. این تحویل شامل ارائه دفترچههای فنی، دستورالعمل بهرهبرداری و آموزشهای لازم برای تیم نگهداری ساختمان است. تا زمان افتتاح رسمی پروژه، ورودیهای پلهبرقی معمولاً مسدود میمانند تا از استفاده زودهنگام جلوگیری شود.
| دسته آزمون (Test Category) | آزمونهای کلیدی (Key Tests to be Performed) | هدف (Purpose) |
|---|---|---|
| سیستم ترمز (Braking System) | تست ترمز اصلی (Main Brake Test)، تست ترمز کمکی (Auxiliary Brake Test)، تست فاصله توقف (Stopping Distance Test) | اطمینان از توقف ایمن و سریع دستگاه در شرایط عادی و اضطراری |
| کلیدهای توقف (Stop Switches) | تست دکمه توقف اضطراری (Emergency Stop Button Test) در بالا، پایین و میانه مسیر (برای طولهای زیاد) | تایید عملکرد حیاتیترین ابزار کنترلی در دسترس کاربر |
| سنسورهای مکانیکی (Mechanical Sensors) | سنسور پارگی زنجیر پله (Step Chain Breakage Sensor)، سنسور فقدان پله (Missing Step Sensor)، سنسور ایمنی ورودی هندریل (Handrail Entry Safety Sensor) | تشخیص فوری نقصهای فاجعهبار مکانیکی و توقف دستگاه |
| سنسورهای ایمنی مسافر (Passenger Safety Sensors) | سنسور ضربه به صفحه شانه (Comb Plate Impact Sensor)، سنسور پاخور (Skirt Panel Sensor)، سنسورهای چشم الکترونیک (Go-Stop Sensors) | جلوگیری از گیر کردن اشیاء، لباس یا اعضای بدن و مدیریت هوشمند حرکت |
| کنترل سرعت و هماهنگی (Speed & Synchronization Control) | تست سرعت حرکت پله (Step Speed Test)، تست هماهنگی سرعت پله و هندریل (Step/Handrail Speed Synchronization Test) | تضمین حرکت روان و یکنواخت برای حفظ تعادل مسافران |
| مدارهای الکتریکی (Electrical Circuits) | تست عملکرد در زمان قطع برق (Power Failure Brake Test)، تست سنسورهای دسترسی به پنلها (Panel Access Sensor Test) | اطمینان از ایمنی دستگاه در هنگام قطعی برق و جلوگیری از دسترسی غیرمجاز به قطعات داخلی |
نصب موفق پلهبرقی پایان کار نیست؛ بلکه آغاز یک فرآیند بلندمدت برای نگهداری و تضمین ایمنی است. یک پلهبرقی بهطور مداوم تحت فشار مکانیکی و الکتریکی قرار دارد و کوچکترین غفلت میتواند منجر به توقف ناگهانی یا حتی بروز حوادث شود. بنابراین، قرارداد سرویس و نگهداری و برنامهریزی برای تعمیرات دورهای بخش جداییناپذیر از مدیریت این تجهیزات است.
پس از تحویل، بهترین اقدام انعقاد یک قرارداد سرویس پلهبرقی با شرکت مجری یا یک تیم متخصص است. این قرارداد شامل خدماتی همچون بازبینی ماهانه یا فصلی، روغنکاری قطعات پله برقی، تنظیمات الکترونیکی، تعویض لوازم مصرفی و نظافت تخصصی میشود.
هدف از سرویس دورهای، جلوگیری از خرابیهای ناگهانی و کاهش هزینههای سنگین آینده است. یک قرارداد اصولی عملاً مانند یک بیمهنامه برای سرمایه اصلی ساختمان عمل میکند و عمر مفید دستگاه را افزایش میدهد.

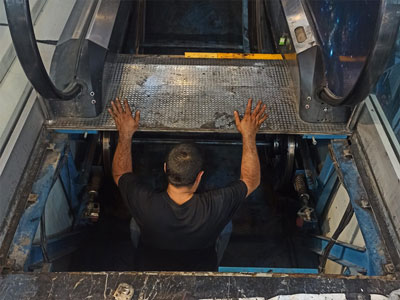

با گذشت زمان، برخی قطعات دچار استهلاک میشوند و نیاز به تعمیر پلهبرقی پیدا میکنند. این تعمیرات ممکن است شامل تعویض زنجیر استپ، بازسازی موتور یا اصلاح سیستم ترمز باشد. در صورتی که دستگاه فرسوده باشد یا چندین سال از عمر آن گذشته باشد، انجام یک اورهال پلهبرقی کامل توصیه میشود. اورهال فرآیندی است که طی آن کل دستگاه بهصورت اساسی بازبینی و قطعات حیاتی آن تعویض یا نوسازی میشوند. نتیجه اورهال، بازگرداندن کارایی دستگاه به سطح اولیه و تضمین عملکرد ایمن برای سالهای آینده است.
همزمان با سرویسهای فنی، باید به ایمنی کاربران نیز توجه ویژهای شود. رعایت نکات سادهای مانند گرفتن هندریل در حین حرکت، خودداری از استفاده پلهبرقی برای کالسکه یا ویلچر، و مراقبت از کودکان میتواند به شکل چشمگیری از بروز حوادث جلوگیری کند. همچنین نصب تابلوهای هشدار و راهنما در ورودی و خروجی پلهبرقی بخشی از الزامات استاندارد محسوب میشود.
سرمایهگذاری روی سرویس پلهبرقی منظم و تعمیرات پیشگیرانه، هزینههای آتی را به میزان قابل توجهی کاهش میدهد. بهجای آنکه در اثر یک خرابی بزرگ مثل سوختن موتور یا شکست زنجیر، مجبور به پرداخت هزینههای سنگین و توقف طولانی دستگاه شوید، میتوان با سرویسهای دورهای این خطرات را به حداقل رساند.

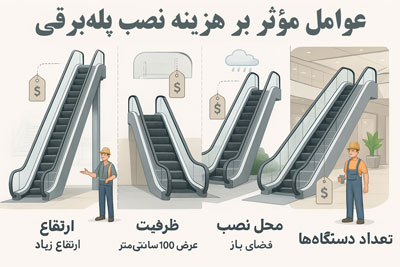

هزینه نهایی یک پروژه نصب پلهبرقی عددی ثابت نیست و به مجموعهای از عوامل فنی، محیطی و اجرایی بستگی دارد. آگاهی از این عوامل به کارفرمایان کمک میکند تا برآورد دقیقی از بودجه پروژه داشته باشند و از هزینههای پیشبینینشده جلوگیری کنند.
یکی از مهمترین فاکتورها، شیب و ارتفاع پلهبرقی است. هرچه ارتفاع جابجایی بیشتر باشد، به سازههای تقویتی و قطعات سنگینتر نیاز است و این موضوع هزینه را افزایش میدهد. به همین ترتیب، انتخاب عرض و جنس پلهها نیز تأثیر مستقیمی بر قیمت دارد. پلهبرقیهایی با عرض ۱۰۰ سانتیمتر و جنس آلومینیوم تقویتشده به دلیل ظرفیت جابهجایی بالاتر و دوام بیشتر، هزینه بیشتری نسبت به مدلهای باریکتر خواهند داشت.
عامل بعدی، سرعت و ظرفیت جابهجایی است. پلهبرقیهایی که با سرعت ۰٫۶ یا ۰٫۷۵ متر بر ثانیه طراحی میشوند، به موتورهای قدرتمندتر و سیستمهای کنترلی پیچیدهتر نیاز دارند. این تجهیزات پیشرفتهتر طبیعتاً قیمت بالاتری دارند اما در محیطهای پرتردد، یک ضرورت محسوب میشوند.
شرایط محل نصب نیز بر هزینهها اثر میگذارد. اجرای پروژه در یک فضای باز، نیازمند استفاده از قطعات ضدزنگ و مقاوم در برابر شرایط جوی است که هزینه بیشتری دارد. همچنین اگر محل نصب در ساختمانهای موجود باشد، ممکن است نیاز به عملیات تخریب یا تغییرات سازهای وجود داشته باشد که این موارد هزینههای پروژه را بالا میبرند.
از دیگر عوامل تأثیرگذار میتوان به تعداد دستگاههای مورد نیاز و نوع چیدمان (منفرد، موازی یا ضربدری) اشاره کرد. هرچه تعداد پلهبرقیها بیشتر و ترکیب آنها پیچیدهتر باشد، زمان و هزینه اجرای پروژه افزایش مییابد. در نهایت، تجربه و مهارت تیم نصب و سطح خدمات پس از فروش ارائهشده توسط شرکت مجری نیز جزو فاکتورهای کلیدی محسوب میشوند. شرکتهایی که ضمانتنامه معتبر، سرویس منظم و پشتیبانی ۲۴ ساعته ارائه میدهند، ممکن است هزینه بیشتری دریافت کنند اما در بلندمدت سرمایهگذاری امنتری به حساب میآیند.
فرآیند نصب و راهاندازی پلهبرقی تنها زمانی موفق خواهد بود که تمامی مراحل از طراحی اولیه تا تحویل نهایی با دقت مهندسی، رعایت استانداردها و نظارت مستمر انجام شود. هر مرحله، از آمادهسازی سازه گرفته تا مونتاژ مکانیکی و الکتریکی و سپس تستهای ایمنی، در تضمین عملکرد بینقص این تجهیز حیاتی نقش دارد.
اما نکتهای که بیش از همه اهمیت دارد، انتخاب یک شرکت معتبر و متخصص برای اجرای پروژه است. همکاری با تیمهای غیرحرفهای ممکن است در ابتدا هزینه کمتری به نظر برسد، اما در بلندمدت میتواند منجر به خرابیهای پیدرپی، افزایش هزینههای تعمیر و حتی بروز خطرات جانی شود.
یک شرکت حرفهای نهتنها مراحل نصب را مطابق با استانداردهای جهانی پیش میبرد، بلکه پس از اتمام پروژه با ارائه خدمات سرویس دورهای، تعمیرات تخصصی و اورهال کامل پلهبرقی، امنیت و طول عمر دستگاه را تضمین میکند. از طرف دیگر، در پروژههای نوساز یا بازسازی، انتخاب درست برند و مدل در مرحله خرید پلهبرقی اهمیت زیادی دارد، چرا که باید هم از نظر ظرفیت و کارایی پاسخگوی نیاز ساختمان باشد و هم از نظر دوام و خدمات پس از فروش مطمئن باشد.
در نهایت میتوان گفت، نصب پلهبرقی تنها یک پروژه ساختمانی نیست، بلکه یک سرمایهگذاری بلندمدت در ایمنی و بهرهوری است. انتخاب شرکت معتبر، یعنی سرمایهگذاری در آرامش خاطر، کیفیت و امنیت هزاران کاربری که هر روز از این تجهیز استفاده خواهند کرد.
شرکت الماس ویستا جاوید بهعنوان یکی از مجموعههای تخصصی در ایران، کلیه خدمات مرتبط با پلهبرقی و آسانسور را تحت پوشش قرار میدهد. فعالیتهای این شرکت تنها محدود به نصب نیست، بلکه شامل طراحی، نصب، سرویس و نگهداری، تولید و تأمین قطعات یدکی، تعمیرات تخصصی و اورهال کامل انواع پله برقی و آسانسور میشود. به همین دلیل، الماس ویستا جاوید را میتوان یک مرجع جامع در صنعت پلهبرقی و آسانسور دانست.
یکی از افتخارات این شرکت، نمایندگی رسمی لاین لیفت آلمان است؛ برندی معتبر و شناختهشده در سطح جهانی که استانداردهای سختگیرانهای در حوزه طراحی و ساخت پلهبرقی و آسانسور دارد. این همکاری موجب شده است که پروژههای اجراشده توسط الماس ویستا جاوید همواره با استانداردهای بینالمللی EN 115 و ISIRI 13836 همسو باشند.
زیرمجموعه تخصصی این شرکت، یعنی برند پلهبرقی لاین، بهطور خاص روی ارائه خدمات کامل در حوزه پلهبرقی متمرکز است. خدمات این برند شامل:
انتخاب الماس ویستا جاوید و برند پلهبرقی لاین به معنای همکاری با تیمی است که میتواند تمام نیازهای شما در زمینه پلهبرقی و آسانسور را از صفر تا صد برآورده کند. این شرکت با ترکیب دانش فنی، تجهیزات بهروز و تعهد به کیفیت، تجربهای ایمن، مدرن و پایدار از جابهجایی عمودی برای مشتریان خود فراهم میآورد.
