برای دریافت تاییدیه پایانکار در پروژههای تجاری، رعایت قوانین حریق و استاندارد زلزله پله برقی یک الزام قانونی و غیرقابلمذاکره است. پله برقی باید از طریق نصب سپرهای دودبند، کابلکشی با سیمهای نسوز فاقد هالوژن، ایجاد تکیهگاههای لغزنده برای مهار انرژی لرزهای و اتصال هوشمند به سیستم اعلام حریق، ایمنسازی شود تا از انتقال آتش و تخریب سازه جلوگیری کند.
پله برقی در شرایط عادی یک ابزار رفاهی برای جابهجایی سریع و روان مسافران است؛ اما به محض وقوع حریق یا زلزله، همین ابزار میتواند به یکی از پرخطرترین بخشهای تاسیسات یک ساختمان تبدیل شود. به عنوان مدیر پروژه یا مهندس طراح، شما با یک سازه مکانیکی عظیم روبهرو هستید که طبقات مختلف را به هم متصل میکند و در صورت عدم رعایت اصول ایمنی پله برقی، خسارات حقوقی و جانی جبرانناپذیری به بار میآورد.
فضای باز و بدون حائل اطراف پله برقی (شفت)، عملاً یک کانال عمودی بزرگ در میان طبقات ساختمان ایجاد میکند. در زمان آتشسوزی، گازهای سمی و دودهای بسیار داغ با سرعت بالا از طریق این بازشوها به سمت طبقات فوقانی کشیده میشوند. این حالت که در مهندسی حفاظت از حریق به آن «پدیده دودکشی» میگویند، میتواند در عرض چند دقیقه کل یک مجتمع تجاری را درگیر کند. بر اساس الزامات مبحث سوم مقررات ملی ساختمان، کنترل فیزیکی این فضای باز با استفاده از تجهیزات مسدودکننده الزامی است.
یکی از اشتباهات بسیار رایج برخی از سازندگان این است که تصور میکنند در زمان بحران، متصرفین میتوانند از پله برقیِ خاموش برای فرار استفاده کنند. طبق کدهای بینالمللی مرجع و ضوابط ایمنی آتشنشانی، پله برقی هرگز نباید به عنوان مسیر فرار اضطراری یا راه خروج ایمن محاسبه شود. ارتفاع پلهها (استپها) برای پایین آمدن سریع طراحی نشدهاند و تجمع ناگهانی افراد روی آنها تحت فشار جمعیت، باعث سقوط دستهجمعی و فاجعه میشود.
نکته از زبان تکنسین (تیم پله برقی لاین):
در پروژههای بزرگ، ما همیشه نصب تابلوهای نورتاب هشدار (با مضمون: "در زمان آتشسوزی از پله برقی استفاده نشود") را در ارتفاع مناسب در ورودی دستگاه اجرا میکنیم. این کار علاوه بر هدایت صحیح مسافران به سمت راهپلههای دودبند، یکی از مهمترین مواردی است که بازرسان شهرداری برای صدور تاییدیه ایمنی به دقت بررسی میکنند.
ساختار باز پله برقی باعث انتقال سریع دود (پدیده دودکشی) بین طبقات میشود؛ از آنجا که پله برقی مسیر مجاز فرار محسوب نمیگردد، پیادهسازی استانداردهای حریق برای مهار شعله در این بخش کاملاً حیاتی است.
یکی از مهمترین چالشهای مهندسان سازه در پروژههای تجاری، پیشبینی رفتار تجهیزات متصل به دو سقف در هنگام زلزله است. بر اساس استاندارد ۲۸۰۰ ایران، پله برقی یک جزء غیرسازهای با اهمیت لرزهای بالا (ضریب اهمیت ۱.۴) طبقهبندی میشود. این یعنی تجهیزات شما نهتنها نباید در اثر لرزشها فرو بریزند، بلکه باید به گونهای طراحی شوند که مسیر عبور و مرور پس از زلزله مسدود نگردد. رعایت استاندارد زلزله پلهبرقی برای جلوگیری از انتقال بارهای مخرب بین طبقات کاملاً ضروری است.

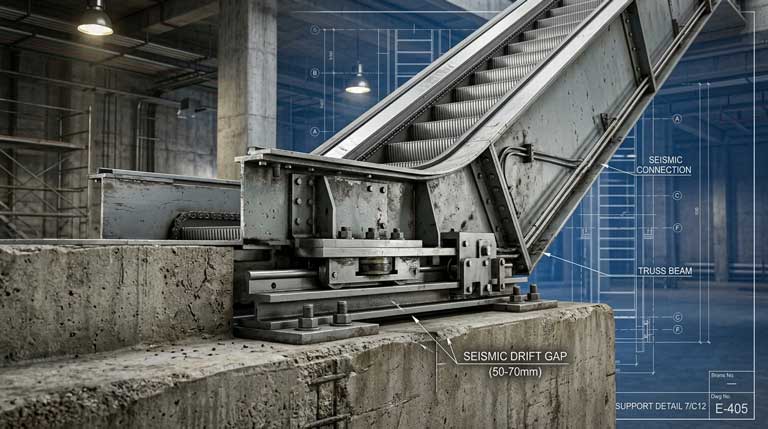

شاسی یا خرپای پله برقی یک سازه فلزی سنگین و صلب است که تراز یک طبقه را به تراز طبقه دیگر متصل میکند. در زمان وقوع زلزله، طبقات ساختمان نسبت به یکدیگر جابهجا میشوند (مفهومی که در مهندسی به آن Drift میگویند). اگر هر دو انتهای پله برقی به صورت کاملاً صلب و محکم به سقفها پیچ یا جوش داده شوند، این جابهجایی باعث پارگی اتصالات و سقوط کل دستگاه خواهد شد. به همین دلیل، خرپا باید تنها در یک جهت (معمولاً تراز بالایی) مهارِ ثابت شود و در تراز پایینی، روی یک «تکیهگاه لغزنده» با قابلیت حرکت آزادانه قرار گیرد تا جابهجایی طبقات را خنثی کند.
اگر استانداردهای نصب لرزهای نادیده گرفته شوند، شاسی عظیم پله برقی در حین لرزشهای زمین، ناخواسته نقش یک بادبند (ممانعتکننده در برابر نیروی برشی) را ایفا میکند. این رفتار بادبندی باعث میشود که انرژی بسیار عظیمی که باید توسط دیوارهای برشی ساختمان دفع شود، به شاسی پله برقی منتقل گردد. نتیجه این امر، کمانش شدید خرپا، درهمشکستن پلهها و آسیب جدی به سازه اصلی ساختمان است.
برای اینکه پله برقی در زمان زلزله فضای کافی برای نوسان داشته باشد و به لبه دیوارهای بتنی مجاور خود برخورد نکند (پدیده ضربه یا Pounding)، باید یک فاصله آزاد در اطراف آن در نظر گرفته شود. آییننامه مقرر کرده است که حداقل عرض این درز انقطاع لرزهای، باید برابر با نیم درصد از ارتفاع آن طبقه نسبت به تراز پایه باشد. رعایت این فاصله در نقشههای معماری و اجرای دقیق آن در کارگاه، شرط اصلی عبور از بازرسیهای شهرداری است.
نکته از زبان تکنسین (تیم پله برقی لاین):
یکی از دلایل اصلی رد شدن پروژهها در بازرسی ناظر سازه، عدم تعبیه دقیق نشیمن لغزنده است. ما در تیم فنی «پله برقی لاین»، پیش از بتنریزی سقفها، نقشههای دقیق نیروهای وارده و ابعاد درز لرزهای را به مهندس محاسب پروژه ارائه میدهیم تا تکیهگاهها دقیقاً بر اساس مشخصات فنی لاین لیفت آلمان و استاندارد ۲۸۰۰ اجرا شوند.
برای رعایت استاندارد زلزله پلهبرقی و جلوگیری از رفتار بادبندی خرپا، باید دستگاه را در یک سمت روی تکیهگاه لغزنده نصب کرد. همچنین، محاسبه دقیق درز انقطاع لرزهای مانع از برخورد شاسی با سازه در زمان لرزش طبقات میشود.
هنگامی که بازرسان سازمان آتشنشانی برای بررسی وضعیت ایمنی پله برقی وارد مجتمع شما میشوند، یکی از اولین مواردی که با دقت بررسی میکنند، نحوه ایزولهسازی شفت (فضای باز پیرامون پله برقی) است. بر اساس الزامات مبحث سوم مقررات ملی ساختمان و استانداردهای بینالمللی NFPA 13، برای جلوگیری از پدیده گرگرفتگی یکپارچه (Flashover) و مهار آتش در همان طبقه مبدأ، اجرای یک سیستم ترکیبیِ بازدارنده کاملاً اجباری است.
سپر دودبند یک مانع صلب و غیرقابلاشتعال است که در تراز سقف هر طبقه و دقیقاً در لبههای بازشوی پله برقی نصب میشود. وظیفه اصلی این سپر، جلوگیری از حرکت افقی لایههای گاز داغ و هدایت آنها به سمت سیستمهای مکنده دود است. استانداردها مشخص کردهاند که این سپر باید کاملاً پیوسته باشد و عمق آن از تراز سقف به سمت پایین نباید کمتر از ۴۶ سانتیمتر (۱۸ اینچ) باشد. اگر این سپر به درستی اجرا نشود، دود به سرعت از طریق شفت پله برقی به تمام طبقات سرایت میکند.
وجود سپر دودبند به تنهایی کافی نیست؛ این سپر باید با یک دیوار متراکم از آب پشتیبانی شود. طبق ضوابط، در امتداد محیط بازشوی پله برقی و دقیقاً در کنار سپر دود، باید شبکهای از اسپرینکلرها (آبپاشهای خودکار) نصب شود. این اسپرینکلرها باید با فواصل بسیار نزدیک (حداکثر ۱.۸ متر از یکدیگر) قرار بگیرند. همچنین فاصله نازل اسپرینکلر تا لبه داخلی سپر دودبند باید بین ۱۵ تا ۳۰ سانتیمتر تنظیم شود. با این آرایش مهندسی، به محض افزایش دما، اسپرینکلرها فعال شده و یک پرده آبی قدرتمند ایجاد میکنند که هم شعله را مهار میکند و هم گازهای سمی را خنک میسازد.
نکته از زبان تکنسین (تیم پله برقی لاین):
بسیاری از پیمانکاران برای کاهش هزینهها، سپر دودبند را با کنافهای معمولی اجرا میکنند. تجربه ما در پروژههای مختلف نشان داده است که این متریال در هنگام تخلیه اسپرینکلرها، تحمل ضربه شلاق آب را ندارد و متلاشی میشود. ما همیشه به کارفرمایان توصیه میکنیم از شیشههای لمینت سکوریت یا ورقهای فلزی نسوز که با سازه اصلی اتصال لرزهای مقاومی دارند، استفاده کنند.
بر اساس استانداردهای آتشنشانی، نصب سپر دودبند صلب با عمق حداقل ۴۶ سانتیمتر در اطراف شفت پله برقی الزامی است. این سپر با ترکیب اسپرینکلرهای نزدیکبههم، یک پرده آبی و فیزیکی ایجاد میکند که مانع از گسترش افقی و عمودی حریق میشود.

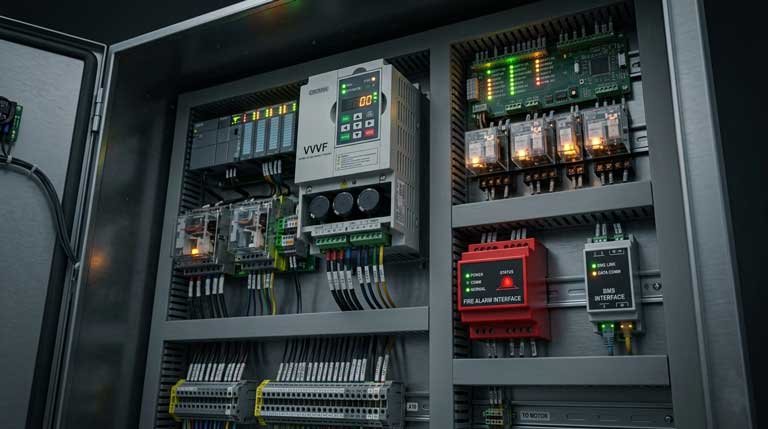

در زمان بحران، تجهیزات مکانیکی باید با مغز متفکر ساختمان به صورت یکپارچه و هماهنگ عمل کنند. بر اساس ضوابط مبحث پانزدهم مقررات ملی ساختمان و استانداردهای ایمنی حریق، سیستم کنترل پله برقی باید از طریق رلههای کمکی و ماژولهای واسط، مستقیماً به پنل اعلام حریق و سیستم مدیریت هوشمند ساختمان (BMS) متصل شود. به محض کشف دود توسط دتکتورهای شفت، این ارتباط هوشمند باعث میشود دستگاه یک سناریوی از پیش برنامهریزیشده و کاملاً ایمن را برای حفظ جان مسافران اجرا کند.
یکی از اشتباهات مهلک و تفاوتهای مرگبار در سناریوی ایمنی حریق، نحوه توقف دستگاههای حملونقل عمودی است. در سیستم آسانسورها، تابلو فرمان با دریافت سیگنال حریق، معمولاً دستگاه را به طبقه همکف هدایت کرده یا با فرمان شانتتریپ، مدار قدرت را به سرعت قطع میکند.
اما از طرف دیگر، اگر همین قطع ناگهانی جریان برق را در پله برقی اعمال کنیم، به دلیل زاویه شیب تند دستگاه (حدود ۳۰ تا ۳۵ درجه) و بار وزنی مسافران روی پلهها، توقف ضربهای و ناگهانی باعث برهمخوردن تعادل افراد و یک سقوط زنجیرهای وحشتناک میشود. به همین دلیل، استاندارد بینالمللی EN 115 به صراحت الزام کرده است که پله برقی باید مجهز به موتور درایو (سیستم VVVF) باشد. این درایوها پس از دریافت آلارم حریق، فرآیند «توقف تدریجی» یا ترمز نرم را اجرا میکنند. به این ترتیب، سرعت حرکت دستگاه به آرامی و در کسری از ثانیه کاهش مییابد تا مسافران بتوانند با حفظ کامل تعادل، از دستگاه پیاده شوند.
نکته از زبان تکنسین (تیم پله برقی لاین):
در پروژههای مدرن تجاری، ما تابلو فرمانهای لاین لیفت را طوری برنامهنویسی میکنیم که علاوه بر پاسخگویی سریع به سنسورها و رعایت کامل استاندارد زلزله پله برقی، در صورت اتصال به پلتفرم BMS بتوانند جهت حرکت را نیز تحلیل کنند. به عنوان مثال، در زمان آتشسوزی، دستگاهی که مسافران را به سمت طبقه درگیر حریق میبرد، پس از یک توقف نرم، مسدود میشود تا هیچ فرد جدیدی را به دل خطر و دود منتقل نکند.
پله برقی باید ارتباط هوشمندی با سیستم اعلام حریق و BMS ساختمان داشته باشد. برخلاف آسانسور که توقف سریعی دارد، پله برقی به دلیل شیب دستگاه باید با استفاده از موتور درایوهای پیشرفته، فرآیند توقف تدریجی (ترمز نرم) را اجرا کند تا تعادل مسافران در زمان بحران حفظ شود.
وقتی صحبت از استانداردهای آتشنشانی میشود، بسیاری از مهندسان تنها به سیستمهای خاموشکننده (آبپاشها) فکر میکنند. اما آمارها نشان میدهد که یکی از خطرناکترین عوامل مرگومیر در حریقهای ساختمانی، سوختن زیرساختهای الکتریکی است. در یک پله برقی تجاری، صدها متر کابل قدرت و فرمان از درون شفت و داکتها عبور میکنند. بازرسان شهرداری برای تاییدیه پایانکار، حساسیت فوقالعادهای روی جنس و روکش این کابلها دارند، زیرا کوچکترین اشتباه در انتخاب کابل میتواند به یک فاجعه انسانی منجر شود.
در گذشته، استفاده از کابلهای با روکش پلاستیکی یا همان PVC (پلیوینیل کلراید) بسیار رایج بود. اما مشکل بزرگ اینجاست که وقتی روکش PVC در معرض حرارت بالا و شعله قرار میگیرد، به سرعت میسوزد و گازهای بهشدت سمی، اسیدی و کلریدی تولید میکند.
این گازهای کشنده، همراه با یک دود سیاه و بسیار غلیظ، به سرعت از طریق شفت پله برقی به طبقات دیگر منتقل میشوند. در واقع، در بسیاری از حوادث آتشسوزی، متصرفین قبل از اینکه با شعلههای آتش تماس پیدا کنند، به دلیل استنشاق همین گازهای سمی دچار خفگی و مرگ میشوند. به همین دلیل، طبق قوانین مبحث سوم مقررات ملی، استفاده از کابلهای PVC معمولی در داکتهای پله برقی کاملاً ممنوع و غیرقانونی است.
راهکار مهندسی و مورد تایید سازمان آتشنشانی برای این چالش، استفاده از کابلهای نسوز و ویژه تحت عنوان LSZH (Low Smoke Zero Halogen) است. این کابلهای پیشرفته دو ویژگی حیاتی دارند: ۱. مقاومت در برابر انتشار شعله: این کابلها در برابر حرارت بسیار بالا مقاومت میکنند و به جای شعلهور شدن، به تدریج خاکستر میشوند؛ در نتیجه آتش از طریق مسیر کابلکشی به زونهای دیگر سرایت نمیکند. ۲. فاقد هالوژن و کمدود: در صورت سوختن، این کابلها هیچگونه گاز سمی و اسیدی (هالوژنی) منتشر نمیکنند و دود تولید شده توسط آنها بسیار رقیق و سفیدرنگ است. این ویژگی باعث میشود که دید متصرفین در مسیرهای فرار مختل نشود و عملیات تخلیه با بالاترین سطح ایمنی پله برقی انجام پذیرد.
نکته از زبان تکنسین (تیم پله برقی لاین):
یکی از مواردی که بازرسان آتشنشانی به شدت روی آن دست میگذارند، اصالت کابلهای نسوز است. ما در تمام پروژههای نصب و اورهال، منحصراً از کابلهای LSZH که دارای تاییدیه آزمایشگاهی و منطبق بر وندورلیست رسمی آتشنشانی هستند، استفاده میکنیم. ارائه «تستبرگ اصالت کالا» به بازرس ناظر، یکی از خدمات کلیدی ما برای سرعت بخشیدن به روند اخذ پایانکار پروژه شماست.
استفاده از کابلهای معمولی (PVC) در چاهک و داکت پله برقی به دلیل تولید دود غلیظ و گازهای کشنده در زمان حریق، غیرقانونی است. مهندسان باید برای دریافت تاییدیه ایمنی، منحصراً از کابلهای نسوز و فاقد هالوژن (LSZH) استفاده کنند تا ایمنی مسیرهای فرار تضمین شود.
برای اینکه در روز بازرسی نهایی پروژه دچار استرس و سردرگمی نشوید، تمام الزامات فیزیکی و مهندسی که ناظران برای تاییدیه ایمنی و استاندارد زلزله پله برقی کنترل میکنند را در جدول زیر خلاصهسازی کردهایم. این جدول یک نقشه راه عالی برای پیمانکاران و مدیران اجرایی است تا پیش از حضور بازرس شهرداری، پروژه خود را پایش کنند.
برای عبور موفقیتآمیز از سد بازرسی آتشنشانی و ناظر سازه، پیمانکاران باید چکلیست دقیقی از کابلهای نسوز، ابعاد سپر دود، آرایش اسپرینکلرها و همچنین ایجاد نشیمن لغزنده و درز انقطاع (برای دفع نیروی زلزله) را به دقت در کارگاه پیادهسازی و مستند کنند.
۱. آیا پله برقی باید به سیستم اعلام حریق ساختمان متصل باشد؟ بله، کاملاً. بر اساس ضوابط مبحث پانزدهم، تابلو فرمان پله برقی باید از طریق ماژولهای واسط به پنل مرکزی اعلام حریق متصل باشد تا به محض کشف دود در زون مربوطه، دستگاه فرآیند توقف تدریجی (برای حفظ تعادل مسافران) را آغاز کرده و از ورود افراد جدید به طبقه درگیر حریق جلوگیری کند.
۲. رفتار دستگاه در زمان زمینلرزه طبق استاندارد زلزله پله برقی چگونه کنترل میشود؟ شاسی پله برقی باید مجهز به سنسور لرزهای باشد تا فرمان توقف اضطراری صادر کند. مهمتر از آن، برای خنثی کردن جابهجایی طبقات (Drift)، یک سمت خرپا باید روی تکیهگاه لغزنده قرار گیرد و درز انقطاع محاسبهشده در اطراف آن رعایت شود تا دستگاه به عنوان یک بادبند ناخواسته عمل نکرده و متلاشی نشود.
۳. چرا استفاده از کابلهای PVC در داکتهای پله برقی ممنوع است؟ کابلهای معمولی (PVC) در اثر حرارت، گازهای بهشدت سمی، کلریدی و دود غلیظ منتشر میکنند که عامل اصلی خفگی متصرفین است. سازمان آتشنشانی تنها کابلهای مقاوم در برابر شعله و فاقد هالوژن (LSZH) را برای زیرساختهای پله برقی تایید میکند.
۴. سپر دودبند (Draft Stop) پیرامون پله برقی چه ابعادی باید داشته باشد؟ طبق استاندارد NFPA، سپر دودبند باید حداقل ۴۶ سانتیمتر (۱۸ اینچ) از تراز سقف به سمت پایین عمق داشته باشد و دور تا دور فضای بازشو (شفت) را بدون هیچگونه شکافی بپوشاند تا مانع از حرکت افقی گازهای داغ شود.
دریافت تاییدیه پایانکار برای پروژههای بزرگ تجاری، نیازمند نگاهی یکپارچه به معماری، سازه و تاسیسات الکترومکانیکی است. پله برقی به عنوان قلب تپنده ارتباطات عمودی، پتانسیل بالایی برای تبدیل شدن به یک نقطه ضعف استراتژیک در زمان بروز بحران دارد. از پدیده خطرناک دودکشی گرفته تا رفتار صلب خرپا در زمان زلزله، همگی مواردی هستند که اگر در فاز طراحی نادیده گرفته شوند، در زمان بهرهبرداری خسارات سنگینی به بار خواهند آورد.
با رعایت دقیق الزامات مبحث سوم، استانداردهای جهانی حریق (NFPA) و پیادهسازی اصولی استاندارد زلزله پله برقی، میتوانید این تهدیدها را به طور کامل خنثی کنید. اما این مسیر مهندسی، پروسهای نیست که بتوان آن را به تکنسینهای تجربی یا برندهای نامعتبر سپرد. تامین قطعات اصیل، ارائه نقشههای دقیقِ تکیهگاههای لغزنده و نصب موتور درایوهای هوشمند برای اجرای سناریوهای BMS، نیازمند تخصص بالای یک تیم مهندسی باسابقه است.
مجموعه «الماس ویستا جاوید» به عنوان نماینده رسمی لاین لیفت آلمان (LionLift)، با تکیه بر سالها تجربه در صنعت تأسیسات، در تمامی مراحل از طراحی نقشههای شاسیکشی تا تامین کابلهای نسوز و اجرای اینترلاکهای آتشنشانی در کنار شماست تا تاییدیه ایمنی پروژه خود را با خیالی آسوده دریافت کنید.
