اورهال گیربکس پله برقی شامل بازرسی دقیق، شست‌وشو، تعویض قطعات فرسوده و تنظیم لقی (Backlash) میان ماردون و چرخ‌دنده حلزونی است. تنظیم صحیح لقی مانع از سایش زودرس دنده‌ها، کاهش ارتعاشات و جلوگیری از قفل شدن سیستم محرکه می‌شود. این فرآیند تخصصی مستقیماً بر ایمنی حرکت پله برقی و افزایش طول عمر مفید موتور درایو تأثیر می‌گذارد.

چرا اورهال گیربکس پله برقی و تنظیم لقی (Backlash) حیاتی است؟

در سیستم‌های محرکه سنگین، گیربکس قلب تپنده انتقال قدرت محسوب می‌شود. اورهال گیربکس پله برقی صرفاً به معنای تعویض روغن یا بلبرینگ‌ها نیست؛ بلکه بازگرداندن تلورانس‌های مکانیکی به استانداردهای کارخانه سازنده است تا عملکرد روان و ایمن سیستم تضمین شود.

نقش گیربکس حلزونی در سیستم محرکه پله برقی

گیربکس‌های حلزونی (Worm Gearboxes) به دلیل توانایی بالا در کاهش سرعت موتور و ایجاد گشتاور خروجی بسیار زیاد، رایج‌ترین نوع گیربکس در پله برقی‌ها هستند. علاوه بر این، خاصیت «خودقفلی» (Self-locking) در زوایای خاص، از برگشت آزادانه استپ‌ها به سمت پایین در هنگام قطع برق جلوگیری می‌کند. با این حال، اصطکاک لغزشی بالا در این نوع چرخ‌دنده‌ها باعث ایجاد حرارت و سایش مداوم می‌شود، که همین امر اهمیت برنامه‌ریزی دقیق برای اورهال گیربکس پله برقی را دوچندان می‌کند.

لقی (Backlash) چیست و لقی مجاز چقدر باید باشد؟

در مهندسی مکانیک، لقی یا بک‌لش (Backlash) به فضای خالی و میزان بازی مجاز بین دندانه‌های درگیر چرخ‌دنده و ماردون گفته می‌شود. وجود این فضای خالی برای تشکیل فیلم روغن (روانکاری) و انبساط حرارتی قطعات کاملاً ضروری است.

• اگر لقی بیش از حد باشد: باعث ایجاد ضربه (Shock load) در زمان استارت و استپ، صدای تق‌تق و سایش نامتقارن دنده‌ها می‌شود.
• اگر لقی کمتر از حد مجاز باشد (تنگی دنده‌ها): فیلم روغن بین دنده‌ها از بین رفته و منجر به ایجاد حرارت شدید، سوختگی روغن و در نهایت جام کردن (قفل شدن) گیربکس پله برقی خواهد شد.

نکته تخصصی لاین:
میزان لقی مجاز بر اساس قطر گام چرخ‌دنده و دستورالعمل سازنده تعیین می‌شود، اما به طور عمومی در گیربکس‌های پله برقی، لقی مجاز معمولاً در بازه 0.15 تا 0.30 میلی‌متر تنظیم می‌گردد. تیم مهندسی «پله برقی لاین» در پروژه‌های اورهال، این مقادیر را با استفاده از ساعت‌های اندیکاتور با دقت 0.01 میلی‌متر کالیبره می‌کنند.

پیش‌نیازها و ایمنی قبل از شروع تعمیر گیربکس حلزونی

اورهال گیربکس پله برقی یک عملیات سنگین صنعتی است که نیازمند رعایت دقیق‌ترین پروتکل‌های ایمنی و استفاده از ابزارهای اندازه‌گیری دقیق (Precision Measurement Tools) می‌باشد. پیش از باز کردن هر پیچی، باید از تثبیت وضعیت مکانیکی و الکتریکی دستگاه به طور کامل اطمینان حاصل کرد.

ابزارهای تخصصی مورد نیاز برای اورهال

برای انجام موفقیت‌آمیز اورهال و تنظیم لقی با دقت مهندسی، در اختیار داشتن ابزارهای زیر الزامی است:

• ساعت اندیکاتور (Dial Indicator) مجهز به پایه مگنتی با دقت حداقل 0.01 میلی‌متر.
• فیلر گیج (Feeler Gauge) برای بررسی و کنترل فاصله بین دندانه‌ها.
• آچار ترکمتر (Torque Wrench) جهت بستن پیچ‌های پوسته گیربکس با گشتاور استاندارد و یکنواخت.
• پولی‌کش (Gear Puller) و بلبرینگ‌کش‌های هیدرولیک برای خروج بدون آسیب قطعات.
• جرثقیل سقفی یا تجهیزات بالابر (Hoisting Equipment) با ظرفیت مناسب، زیرا موتور و پوسته گیربکس پله برقی وزن بسیار بالایی دارند.
• مواد شست‌وشو دهنده صنعتی و حلال‌های استاندارد برای پاکسازی کامل لجن‌ها و براده‌های فلزی از داخل پوسته.

چک‌لیست ایمنی و اجرای رویه قطع جریان (LOTO)

ایمنی در تعمیرات سیستم‌های متحرک خط قرمز است. پیش از اقدام به جداسازی موتور درایو و گیربکس، مراحل زیر باید مو به مو اجرا شوند:

1. قطع کامل جریان برق (LOTO): کلید اصلی تابلوی فرمان پله برقی باید در وضعیت قطع قرار گرفته و با استفاده از قفل و برچسب ایمنی (Lockout/Tagout) ایمن‌سازی شود تا از روشن شدن تصادفی دستگاه توسط افراد دیگر جلوگیری گردد.
2. مهار فیزیکی مسیر پله‌ها: از آنجایی که گیربکس حلزونی خاصیت بازدارندگی و خودقفلی دارد، با باز شدن آن ممکن است باند پله‌ها به دلیل نیروی جاذبه و وزن خود به سمت پایین حرکت کند. مسیر پله‌ها باید به صورت مکانیکی (با استفاده از استاپرها یا قفل‌های مخصوص روی شفت اصلی) کاملاً مهار شود.
3. تخلیه روغن واسکازین: پیش از باز کردن فلنج‌ها و پوسته، روغن قدیمی باید به طور کامل تخلیه شده و برای دفع زیست‌محیطی مناسب به ظروف مخصوص منتقل شود.

نکته تخصصی لاین:
بر اساس الزامات ایمنی استاندارد EN115، هرگز نباید زمانی که نیرویی روی باند پله‌ها قرار دارد اقدام به آزادسازی ترمز موتور یا باز کردن اتصالات گیربکس نمود. تیم فنی «پله برقی لاین» همیشه پیش از شروع اورهال گیربکس پله برقی، یک سیستم مهار دوگانه (Dual Blocking System) را روی شفت اصلی اعمال می‌کنند تا ریسک رها شدن ناگهانی پله‌ها به صفر برسد.

راهنمای گام‌به‌گام تنظیم لقی (Backlash) در اورهال گیربکس پله برقی

فرآیند اورهال گیربکس پله برقی و تنظیم دقیق لقی میان ماردون و چرخ‌دنده، نیازمند ظرافت و تخصص بالایی است. برای کسب بهترین نتیجه و جلوگیری از خرابی مجدد، مراحل زیر باید با دقت مهندسی اجرا گردند:

گام اول: دمونتاژ و شست‌وشوی قطعات داخلی

پس از تخلیه روغن واسکازین و جداسازی موتور، فلنج‌ها و پوسته گیربکس پله برقی را با احتیاط باز کنید. ماردون (Worm Shaft)، چرخ‌دنده برنزی (Worm Gear) و بلبرینگ‌ها را خارج نمایید. تمامی قطعات و محفظه داخلی پوسته باید با استفاده از حلال‌های صنعتی استاندارد به طور کامل شسته شوند تا هیچ‌گونه براده فلزی یا لجن روغن باقی نماند.

گام دوم: بازرسی چشمی ماردون و چرخ‌دنده برنزی

پیش از هرگونه تنظیم، قطعات باید از نظر سلامت فیزیکی بررسی شوند. سطح دندانه‌های چرخ‌دنده برنزی را از نظر سایش غیرطبیعی، نازک شدن ضخامت دندانه یا خوردگی حفره‌ای (Pitting) ارزیابی کنید. همچنین، رزوه‌های شفت ماردون و سلامت ساچمه‌های بلبرینگ‌ها باید به دقت کنترل شوند. در صورت وجود سایش بیش از حد، تعویض قطعه الزامی است.

گام سوم: اندازه‌گیری لقی با ساعت اندیکاتور (Dial Indicator)

قطعات را به صورت اولیه در پوسته مونتاژ کنید. پایه مگنتی ساعت اندیکاتور را روی پوسته ثابت کرده و سوزن آن را مماس بر سطح یکی از دندانه‌های چرخ‌دنده برنزی قرار دهید. در حالی که شفت ماردون را کاملاً ثابت نگه داشته‌اید، چرخ‌دنده برنزی را به آرامی در جهت چرخش تکان دهید. عدد نشان داده شده روی ساعت، میزان لقی (Backlash) فعلی است که معمولاً باید بین 0.150.150.15 تا 0.300.300.30 میلی‌متر باشد.

گام چهارم: تنظیم فاصله‌اندازها (Shims) جهت اصلاح لقی

اگر عدد به دست آمده در گام قبلی خارج از بازه استاندارد بود، باید لقی را اصلاح کنید. این کار در اکثر گیربکس‌ها با افزودن یا کاستن واشرهای تنظیم ضخامت (Shims) در پشت بلبرینگ‌های شفت ماردون یا چرخ‌دنده انجام می‌شود. با تغییر ضخامت این فاصله‌اندازها، فاصله محوری ماردون و چرخ‌دنده تغییر کرده و لقی به حد استاندارد می‌رسد.

گام پنجم: تست الگوی تماس (Contact Pattern) دنده‌ها

پس از تنظیم لقی، باید نحوه درگیری دندانه‌ها بررسی شود. دندانه‌های ماردون را به خمیر علامت‌گذاری مهندسی (مانند Prussian Blue) آغشته کنید و محور را یک دور کامل بچرخانید. سپس الگوی رنگ باقی‌مانده روی چرخ‌دنده برنزی را بررسی کنید.

نکته تخصصی لاین:
تیم فنی «پله برقی لاین» در اورهال گیربکس پله برقی، به شدت روی الگوی تماس حساس هستند. تماس ایده‌آل باید دقیقاً در مرکز دندانه چرخ‌دنده برنزی باشد و حداقل 70 درصد سطح دندانه را پوشش دهد. اگر تماس به سمت لبه‌ها یا ریشه دندانه متمایل باشد، نشان‌دهنده عدم توازی محورهاست و تنظیمات Shims باید مجدداً اصلاح گردد.

جدول عیب‌یابی: نشانه‌های تنظیم نبودن لقی گیربکس پله برقی

تشخیص زودهنگام علائم تنظیم نبودن لقی (Backlash) میان ماردون و چرخ‌دنده، می‌تواند از خرابی‌های فاجعه‌بار و هزینه‌های سنگین جلوگیری کند. در فرآیند اورهال گیربکس پله برقی، شناخت این نشانه‌ها برای تکنسین‌ها و مدیران نگهداری بسیار حیاتی است.

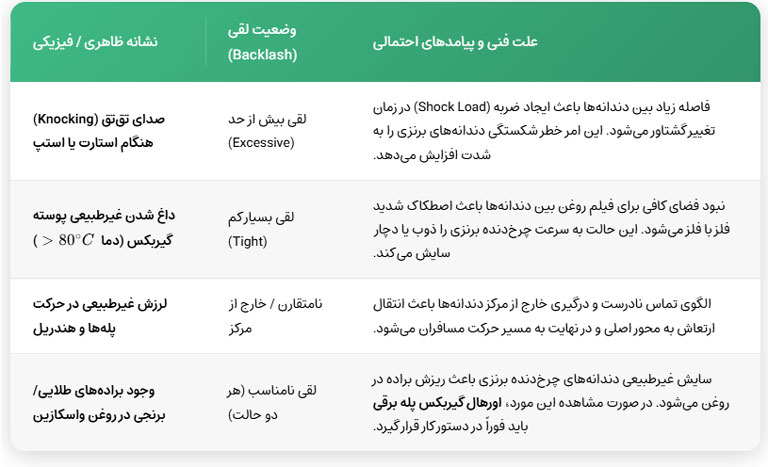

در جدول زیر، مهم‌ترین نشانه‌های نامناسب بودن لقی و پیامدهای فنی آن‌ها آورده شده است:

اقدامات پس از تنظیم و چک‌لیست نهایی تست سرد و گرم

پس از تنظیم موفقیت‌آمیز لقی و اطمینان از صحت الگوی تماس، فرآیند اورهال گیربکس پله برقی وارد فاز نهایی خود یعنی مونتاژ کامل و تست عملکرد می‌شود. رعایت دقیق این مراحل برای تضمین عمر طولانی و عملکرد بدون لرزش گیربکس ضروری است.

۱. تست سرد (Cold Test)

پس از بستن کامل پوسته و پیش از ریختن روغن، محور ورودی (ماردون) را به صورت دستی (با دست یا ابزار مخصوص) بچرخانید. در این حالت نباید هیچ‌گونه گیرپاژ، سفتی غیرطبیعی یا صدای درگیری فلز با فلز احساس شود. چرخش باید کاملاً روان و یکنواخت باشد.

۲. روانکاری و آب‌بندی

پس از تأیید تست سرد، پوسته گیربکس باید به طور کامل آب‌بندی شود. سپس گیربکس را با روغن مخصوص چرخ‌دنده‌های حلزونی (معمولاً با پایه مصنوعی و ویسکوزیته مناسب طبق توصیه سازنده) تا سطح مشخص‌شده پر کنید. استفاده از روغن نامناسب می‌تواند تمام زحمات اورهال گیربکس پله برقی را هدر دهد و باعث خوردگی سریع دنده برنجی شود.

۳. تست گرم (Hot Test)

• تست بدون بار (No-load): الکتروموتور را متصل کرده و گیربکس را بدون اتصال به سیستم محرکه پله برقی روشن کنید. در این مرحله باید دما، لرزش و صدای گیربکس به مدت حداقل یک ساعت بررسی شود. دمای پوسته در حالت عادی نباید از 80-85 درجه سانتی گراد (بسته به نوع روغن و دمای محیط) تجاوز کند.
• تست زیر بار (Under-load): پس از نصب نهایی روی شاسی پله برقی، عملکرد گیربکس را در شرایط واقعی با حرکت پله‌ها ارزیابی کنید.

جمع‌بندی تحلیلی

این مقاله یک راهنمای جامع و گام‌به‌گام برای اورهال گیربکس پله برقی با تمرکز بر چرخ‌دنده‌های حلزونی ارائه می‌دهد. در این مطلب، پس از بررسی اهمیت لقی (Backlash) و پیش‌نیازهای ایمنی (LOTO)، مراحل عملیاتی شامل دمونتاژ، اندازه‌گیری با ساعت اندیکاتور، تنظیم فاصله‌اندازها (Shims) و تست الگوی تماس بررسی شده است. همچنین جدول عیب‌یابی کاربردی و چک‌لیست تست‌های نهایی (سرد و گرم) برای اطمینان از صحت عملکرد گیربکس پیش از راه‌اندازی کامل ارائه گردیده است.
