هر تکنسین باتجربهای میداند که تفاوت یک نصب "خوب" با یک نصب "عالی" در جزئیات مکانیکی نهفته است. یک خطای سنسور هندریل، مشکل سنسور نیست؛ اغلب مشکل کشش یا آلودگی سیستم محرک هندریل است. یک خطای مکرر در صفحه شانه، یک باگ نرمافزاری نیست؛ بلکه نتیجه عدم همترازی پلههاست. این راهنمای فنی برای متخصصانی نوشته شده است که به دنبال درک عمیق این روابط علت و معلولی هستند. ما در این مقاله از آموزشهای پایه فراتر رفته و مستقیماً به سراغ چالشبرانگیزترین مشکلاتی میرویم که در حین نصب رخ میدهند—از جایگذاری سازه اصلی تا کالیبراسیون نهایی سیستمهای ایمنی. هدف ما ارائه یک نقشه راه برای عیبیابی هوشمند است تا اطمینان حاصل شود دستگاهی که امروز نصب میکنید، در سالهای آینده به صورت پایدار و بدون نقص کار خواهد کرد.
صفر تا صد نصب و راهاندازی پلهبرقی: راهنمای جامع از طراحی تا تحویل نهایی
بازدید از فروشگاه قطعات پله برقی لاین
نصب پلهبرقی فراتر از مونتاژ قطعات است؛ این فرآیند با یکپارچگی سازه ساختمان گره خورده است. قبل از اینکه حتی یک قطعه مکانیکی یا الکتریکی مونتاژ شود، باید اطمینان حاصل کرد که بستر و چارچوب اصلی — یعنی خرپا (Truss) — به درستی و با دقت بینظیری در جای خود قرار گرفته است. مشکلات در این مرحله، نه تنها چالشبرانگیزترین هستند، بلکه ریشه بسیاری از ایرادات بعدی را تشکیل میده دهند. نادیده گرفتن آنها میتواند رفع مشکلات در مراحل بعدی را تقریباً غیرممکن سازد و حتی به حوادث فاجعهبار منجر شود. اغلب ریشهی این چالشها نه در نقص فنی، بلکه در یک شکست فرآیندی در هماهنگی بین تیمهای ساختمانی و نصبکننده است.

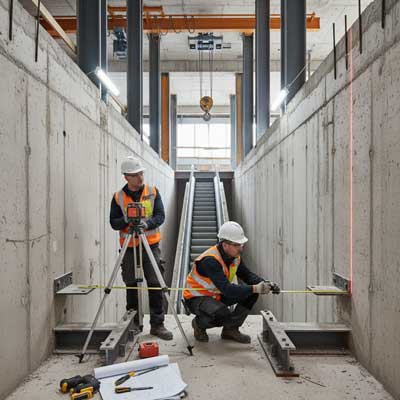

یکی از شایعترین موانع در شروع نصب، عدم تطابق ابعاد فیزیکی چاهک و نقاط تکیهگاه با نقشههای اجرایی مصوب است. این مشکل میتواند ناشی از خطاهای ساختمانی، ارتباط ناکافی بین تیمها یا برداشت ابعاد نادرست باشد.
راهحلها و فرآیند عیبیابی:
پس از تأیید ابعاد، تراز کردن دقیق خرپا مرحله حیاتی بعدی است. ناهمواری سطوح تکیهگاه یا خطای در عملیات بالابری (Hoisting) میتواند این فرآیند را دشوار سازد.
راهنمای جامع شناخت کامل قطعات پله برقی

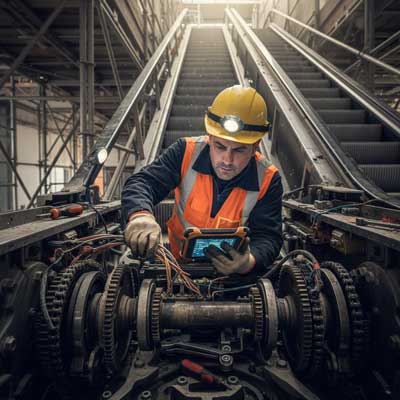

پس از جایگذاری و تثبیت خرپا، مونتاژ اجزای مکانیکی آغاز میشود. مشکلات در این مرحله مستقیماً بر ایمنی، راحتی سفر و طول عمر دستگاه تأثیر میگذارند. درک این نکته ضروری است که مشکلات مکانیکی به ندرت مجزا هستند؛ آنها شبکهای از علت و معلول را تشکیل میدهند که اغلب خود را به صورت یک خطای الکتریکی یا نقص عملکردی نشان میدهند. یک مونتاژ مکانیکی بینقص، تضمینکننده عملکرد صحیح سیستمهای کنترلی و ایمنی در آینده است.
مشکل: عدم همترازی پلهها یا گیر کردن آنها به صفحات شانه این یکی از خطرناکترین مشکلات مکانیکی است.
علت ریشهای: اصلیترین دلیل، تنظیمات نادرست ریلهای راهنما (بهویژه ریلهای Upthrust و Hold Down) است که وظیفه حفظ تراز پلهها را در حین چرخش دارند. یک فاصله میلیمتری اشتباه در این ریلها میتواند به پله اجازه دهد بیش از حد بالا بیاید و با صفحه شانه برخورد کند. آسیب فیزیکی به ریلها در حین حمل و نقل یا وجود ضایعات ساختمانی در مسیر نیز از دلایل دیگر هستند.
راهحل و عیبیابی: قبل از نصب پلهها، کل مسیر ریلهای راهنما باید به دقت بازرسی و از هرگونه آلودگی و مانع پاکسازی شود. سپس، با استفاده از دستورالعمل فنی سازنده، فواصل ریلها را با دقت تنظیم کنید. این فواصل معمولاً بسیار کم (در حد ۱ تا ۴ میلیمتر) هستند و نقشی حیاتی در جلوگیری از انحراف پلهها دارند.

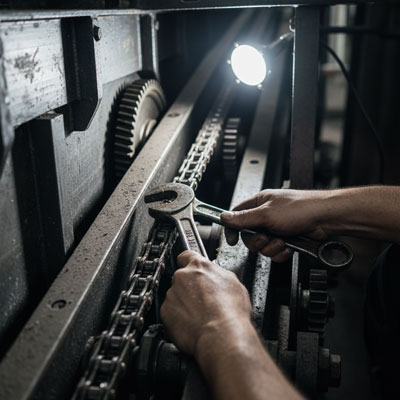

مشکل: کشش نامناسب زنجیر استپ (شل یا سفت بودن بیش از حد)
علت ریشهای: عدم تنظیم صحیح مکانیزم کشنده زنجیر در قسمت پایینی خرپا.
راهحل و عیبیابی: دو زنجیر استپ باید به طور کاملاً یکنواخت کشیده شوند. شل بودن بیش از حد زنجیر میتواند سوئیچ ایمنی پارگی زنجیر را فعال کرده و باعث توقف ناگهانی دستگاه شود. از طرف دیگر، کشش بیش از حد باعث فشار مضاعف به موتور و بلبرینگها و استهلاک سریع زنجیر میشود. برای تنظیم دقیق، از شاخصهای عملی مانند میزان فشردگی فنر کشنده (که توسط سازنده مشخص شده) یا اندازهگیری میزان افت (Sag) زنجیر استفاده کنید.
مشکل: ناهماهنگی سرعت هندریل با پلهها این مشکل مستقیماً بر راحتی و ایمنی مسافر تأثیر میگذارد.
علت ریشهای: شایعترین علت، کشش نامناسب هندریل است که باعث لغزش آن روی چرخ محرک (Drive Sheave) میشود. وجود روغن، گریس یا گرد و غبار روی سیستم محرک نیز اصطکاک لازم را کاهش میدهد.
راهحل و عیبیابی: ابتدا مسیر حرکت هندریل و به خصوص چرخ محرک را کاملاً تمیز کنید. سپس با استفاده از مکانیزم کشنده (Take-up Device)، کشش هندریل را مطابق دستورالعمل سازنده تنظیم کنید. سرعت هندریل باید دقیقاً با سرعت پلهها هماهنگ باشد (حداکثر تلورانس مجاز طبق استاندارد ۲%+ است).
مشکل: صدا و لرزش غیرعادی در اولین راهاندازی
علت ریشهای: یکی از شایعترین دلایل لرزش و خرابی زودرس بلبرینگها، عدم همراستایی (Misalignment) بین شفت موتور و گیربکس است. همچنین، کمبود یا نامناسب بودن روغن گیربکس میتواند منجر به تولید صدا و آسیب به چرخدندهها شود.
راهحل و عیبیابی: با استفاده از ابزارهای دقیق مانند تراز لیزری یا حتی لبههای صاف دقیق (Straight Edge)، از همراستایی کامل شفت موتور و ورودی گیربکس اطمینان حاصل کنید. سطح و کیفیت روغن گیربکس را نیز مطابق با مشخصات سازنده بررسی و در صورت نیاز آن را تکمیل یا تعویض نمایید.
| کد خطا (نمونه) | شرح خطا | علت احتمالی مکانیکی/محیطی | اقدامات عیبیابی پیشنهادی |
|---|---|---|---|
| E12, E18, E22 | خطای سوئیچ ضربه صفحه شانه | ۱. وجود سنگریزه یا ضایعات در دندانهها. ۲. شکستگی یا عدم تراز دندانههای شانه. ۳. عدم همترازی پلهها. | ۱. اول ایمنی: برق را قطع کنید. ۲. ناحیه شانه را تمیز و بازرسی کنید. ۳. فاصله و تراز شانه نسبت به پلهها را بررسی کنید. ۴. در صورت عدم وجود مشکل، سیمکشی و سوئیچ را تست کنید. |
| E19, E21 | خطای سوئیچ پنل دامنی | ۱. دفرمگی پنل دامنی. ۲. وجود مانع بین پله و پنل. ۳. فاصله بسیار کم بین پله و پنل. | ۱. پنل دامنی را برای هرگونه خمیدگی بازرسی کنید. ۲. فاصله پله تا پنل را در طول مسیر چک کنید. ۳. عملکرد فیزیکی دکمه سوئیچ را تست کنید. |
| E26 | خطای جهت حرکت | ۱. سیگنالهای متناقض از سنسورهای سرعت. ۲. مشکل در سیمکشی موتور (جابجایی فازها). | ۱. تنظیمات کنترلر و ورودی سنسورهای سرعت را بررسی کنید. ۲. اتصالات برق سهفاز به موتور را چک کنید. |
| E38, E1c | خطای سرعت (Overspeed/Underspeed) | ۱. لغزش زنجیر یا هندریل. ۲. مشکل در سیستم ترمز. ۳. بار بیش از حد (در تستها). | ۱. کشش زنجیر استپ و هندریل را بررسی کنید. ۲. عملکرد مکانیکی و الکتریکی ترمز را بازرسی کنید. ۳. کالیبراسیون سنسور سرعت (انکودر) را انجام دهید. |
| E1A | خطای سنسور دود | ۱. گرد و غبار زیاد ساختمانی در محیط. ۲. تستهای ساختمانی که باعث ایجاد دود شده است. | ۱. سنسور را تمیز کنید. ۲. محیط را تهویه کرده و مجدداً تست کنید. |
پس از مونتاژ مکانیکی، مرحله راهاندازی الکتریکی و تست سیستمهای کنترلی آغاز میشود. یک تکنسین خبره میداند که کدهای خطا و توقفهای ناگهانی، اغلب "خبرنگار" مشکلات مکانیکی هستند تا نقصهای ذاتی الکتریکی. قبل از صرف ساعتها زمان برای بررسی تابلو فرمان، ابتدا باید از صحت عملکرد مکانیکی دستگاه که در بخش قبل توضیح داده شد، اطمینان حاصل کرد.
مدار ایمنی، ستون فقرات امنیت پلهبرقی است. عملکرد ناگهانی و بیدلیل این مدار میتواند ناشی از موارد زیر باشد:
علل ریشهای:
وجود ضایعات ساختمانی: گرد و غبار، تکههای سنگ یا پلیسه فلز میتواند در عملکرد میکروسوئیچهای حساس مانند سوئیچ صفحه شانه یا پنل دامنی اختلال ایجاد کند.
کالیبراسیون نادرست: فاصله بین عملگر سوئیچ و قطعه متحرک به درستی و طبق دستورالعمل سازنده تنظیم نشده است.
مشکلات مکانیکی زمینهای: همانطور که اشاره شد، عدم تراز پلهها یا کشش نامناسب زنجیر، دلیل اصلی فعال شدن سوئیچهای ایمنی مرتبط با آنهاست.
راهنمای تست و عیبیابی سوئیچهای کلیدی:
سوئیچ ضربه صفحه شانه (Comb Plate Impact Switch): ابتدا از تمیزی کامل ناحیه شانه و عدم وجود هرگونه مانع اطمینان حاصل کنید. سپس به آرامی به صفحه شانه ضربه بزنید؛ دستگاه باید فوراً متوقف شود. در غیر این صورت، سیمکشی و خود سوئیچ را با مولتیمتر بررسی کنید.
سوئیچ پنل دامنی (Skirt Panel Switch): فاصله بین پله و پنل را چک کنید. از عدم وجود دفرمگی در پنل که باعث فشار دائمی به سوئیچ شود، اطمینان حاصل کنید. سپس دکمههای تعبیهشده روی پنل را فشار دهید تا از عملکرد صحیح آن مطمئن شوید.
کنترلرهای مدرن مشکلات را از طریق کدهای خطا نمایش میدهند. درک این کدها اولین قدم برای عیبیابی سریع است. جدول زیر به تکنسین کمک میکند تا از علامت (کد خطا) به علت ریشهای (اغلب مکانیکی) برسد.

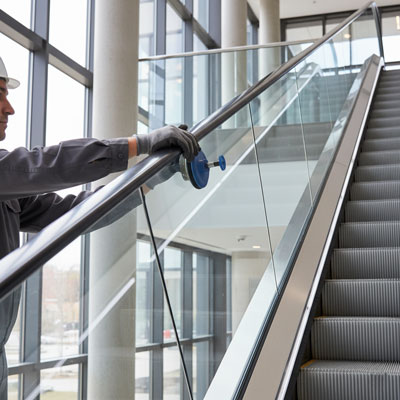

این مرحله، اگرچه در پایان فرآیند نصب قرار دارد، اما تأثیر مستقیم بر زیبایی، دوام و ایمنی پلهبرقی دارد. نما و قطعات نهایی صرفاً جنبه تزئینی ندارند، بلکه بخشی از سیستم ایمنی و حفاظتی دستگاه در برابر عوامل محیطی هستند. کوچکترین بیدقتی در این بخش میتواند کیفیت کل پروژه را زیر سوال ببرد.
این ایراد یکی از اولین چیزهایی است که چشم کاربر آن را تشخیص میدهد و نشاندهنده نصب غیرحرفهای است.
تحلیل علت ریشهای: علت اصلی تقریباً همیشه به خود پنلها مربوط نیست، بلکه به اجرای نادرست زیرسازی فلزی بازمیگردد. اگر چارچوب فلزی که پنلها روی آن سوار میشوند کاملاً تراز و شاقول نباشد، حتی بهترین و گرانترین پنلها نیز ناهموار و پلهای به نظر خواهند رسید.
راهحلهای فنی و نکات اجرایی:
اهمیت زیرسازی دقیق: قبل از نصب حتی یک پنل، کل زیرسازی فلزی باید با دقت تراز و شاقول شود. این مرحله "بنیاد" یک نمای زیبا و ایمن است.
انتخاب روش نصب مناسب: روش هنگ یا ریلی (Hanging)، که در آن پنلها روی ریلهای آلومینیومی نصب میشوند، به دلیل قابلیت رگلاژ و تنظیم دقیق، برای جذب لرزشها و انبساط و انقباض حرارتی بسیار مناسبتر از روش فیکس مستقیم است.
آببندی حرفهای: درزهای بین پنلها باید با استفاده از نوارهای درزگیر یا چسبهای بادوام (مانند پلیاورتان به جای سیلیکون) به درستی آببندی شوند تا از نفوذ آب به داخل خرپا و زنگزدگی قطعات حیاتی جلوگیری شود.
صفحات شانه یکی از مهمترین اجزای ایمنی در ورودی و خروجی پلهبرقی هستند و نصب غلط آنها میتواند خطرات جدی ایجاد کند.
تحلیل علت ریشهای:
عدم رعایت فواصل استاندارد: فاصله بین دندانههای شانه و شیارهای پله یا خیلی زیاد است (خطر گیر کردن اجسام) یا خیلی کم (باعث سایش و شکستگی میشود).
استفاده از قطعات آسیبدیده: نصب شانههایی که در حین حمل و نقل دندانههایشان شکسته یا خم شده است.
راهحلهای فنی و نکات اجرایی:
بازرسی قبل از نصب: صفحات شانه را برای هرگونه آسیب بازرسی کنید. قطعات معیوب هرگز نباید نصب شوند.
تنظیم دقیق فاصله (Clearance): فاصله بین دندانههای شانه و کف شیارهای پله باید به دقت تنظیم شود. این فاصله باید به قدری کم باشد که مانع ورود اجسام ریز شود اما از برخورد جلوگیری کند (طبق استاندارد، حداکثر 4mm).
نصب محکم: صفحات شانه باید به طور کاملاً ایمن در جای خود محکم شوند تا در اثر ضربه یا لرزش جابجا نشده و باعث فعال شدن کاذب سوئیچ ایمنی نشوند.
یک فرآیند نصب موفق، فرآیندی است که در آن مشکلات به صورت سیستماتیک و با نگاهی ریشهای شناسایی و حل میشوند. این راهنما نشان داد که بسیاری از خطاهای ظاهراً پیچیده، ریشه در عدم رعایت اصول اولیه مانند تراز دقیق سازه، تنظیم صحیح قطعات مکانیکی و توجه به جزئیات در مراحل نهایی دارند.
این رویکرد دقیق، دقیقاً همان فلسفهای است که عملکرد شرکت پله برقی لاین را در بازار متمایز میسازد. تعهد این شرکت به انجام نصب اصولی و توجه به جزئیاتی که در این مقاله بررسی شد، نه تنها یک شعار، بلکه یک استاندارد اجرایی است که در پروژههایشان به وضوح دیده میشود.
پیروی از دستورالعملهای سازنده، انجام بازرسیهای دقیق در هر مرحله و داشتن یک رویکرد پیشگیرانه به جای واکنشی، کلید تحویل یک پلهبرقی ایمن، قابل اعتماد و با عملکرد بهینه است. تکنسینی که این اصول را به کار میگیرد، نه تنها یک دستگاه را نصب میکند، بلکه ایمنی و آسایش هزاران کاربر را در سالهای آینده تضمین مینماید. انجام سرویس و نگهداری منظم پس از نصب نیز ضامن تداوم این عملکرد خواهد بود.
