چرا ورودی دستگیره پله‌برقی یک منطقه قرمز و خطرناک است؟

وقتی به حرکت نرم و پیوسته یک پله‌برقی نگاه می‌کنید، همه‌چیز امن و مهندسی‌شده به نظر می‌رسد. اما در همین ساختار یکپارچه، نقاط کور و خطرناکی وجود دارند که اگر سیستم‌های ایمنیِ آن‌ها حتی برای کسری از ثانیه دچار اختلال شوند، خسارات جبران‌ناپذیری به بار می‌آید. یکی از خطرناک‌ترینِ این نقاط، «ورودی دستگیره» یا همان نقطه‌ای است که هندریل متحرک با سرعت وارد قاب ثابت دستگاه می‌شود.

اینجا دقیقاً همان تله‌ای است که انگشتان کنجکاو یک کودک، لبه‌ی یک لباس بلند یا حتی بند یک کوله‌پشتی می‌تواند به داخل آن کشیده شود. در چنین سناریوی دلهره‌آوری، تنها خط دفاعی بین یک حادثه دلخراش و سلامت مسافران، قطعه‌ای الکترومکانیکی اما به‌شدت حیاتی به نام «میکروسوئیچ ورودی هندریل پله‌ برقی» (Handrail Inlet Safety Switch) است.

این سوئیچ، یک ناظر بی‌رحم و خاموش است که در پایین و بالای پله‌برقی کشیک می‌دهد تا به محض تشخیص کوچکترین نیروی غیرعادی یا ورود شیء خارجی، مدار سری ایمنی را شکسته و موتور را در کسری از ثانیه میخکوب کند. در این مقاله تخصصی، قرار است کالبدشکافی دقیقی روی این قطعه داشته باشیم؛ از مکانیزم عملکرد و نقش آن در ترمز اضطراری گرفته تا الزامات استاندارد EN115 و قلق‌های عیب‌یابی آن در پروژه‌های سرویس و نگهداری.

میکروسوئیچ ورودی هندریل پله‌ برقی دقیقاً کجاست و چه وظیفه‌ای دارد؟

برای درک اهمیت این قطعه، اول باید نقشه جغرافیایی پله‌برقی را خوب بشناسید. دستگیره متحرک (هندریل) پس از طی کردن مسیر خود روی نرده‌ها، در ایستگاه‌های بالا و پایین پله‌برقی باید به زیر دستگاه برگردد. این نقطه ورود، دقیقاً در پایین‌ترین قسمت قوسِ سازه شیشه‌ای یا فلزی (Balustrade) قرار دارد که در اصطلاح فنی به آن «نیوول» (Newel) می‌گویند.

جایگاه دقیق قطعه در آناتومی Balustrade (بالا و پایین پله)

اگر به نقطه ورود دستگیره نگاه کنید، یک غلاف یا لاستیک محافظ (Inlet Guard) می‌بینید که هندریل از وسط آن عبور می‌کند. میکروسوئیچ ورودی هندریل پله‌ برقی دقیقاً پشت همین لاستیک مخفی شده است. در یک پله‌برقی استاندارد، ما چهار عدد از این سوئیچ‌ها داریم؛ دو عدد در ایستگاه پایین (سمت چپ و راست) و دو عدد در ایستگاه بالا.

این جانمایی بی‌دلیل نیست. خطر کشیده شدن و گیر کردن اشیاء هم در قسمت ورودی (جایی که هندریل به داخل کشیده می‌شود) و هم در قسمت خروجی وجود دارد. بنابراین تمام چهار نقطه کور دستگاه باید تحت پوشش این شبکه ایمنی باشند. وظیفه اصلی این قطعه این است که به عنوان یک نگهبان فیزیکی عمل کند؛ اگر نیروی اضافه‌ای به لاستیک ورودی وارد شود یا شیئی بین لاستیک و هندریل گیر کند، لاستیک به عقب رانده شده و مستقیماً اهرم میکروسوئیچ را فشار می‌دهد.

ارتباط مستقیم سوئیچ با تابلو فرمان و ترمز اضطراری موتور

حالا فرض کنیم اهرم فشرده شد؛ بعدش چه؟ اینجا تفاوت یک اسباب‌بازی با یک ماشین صنعتی سنگین مشخص می‌شود. سوئیچ ایمنی هندریل یک قطعه مکانیکیِ منزوی نیست، بلکه یک حلقه حیاتی از زنجیره «مدار سری ایمنی» (Safety Chain) پله‌برقی است.

این مدار به‌صورت «نرمال کلوز» یا Normally Closed (NC) طراحی شده است. یعنی تا زمانی که همه‌چیز عادی است و خطری وجود ندارد، پلاتین‌های داخل سوئیچ به هم چسبیده‌اند، جریان برق از آن‌ها عبور کرده و به بوبین کنتاکتور اصلی در تابلو فرمان می‌رسد.

به محض اینکه شیئی در ورودی هندریل گیر کند و اهرم میکروسوئیچ تحریک شود، پلاتین‌های داخل آن از هم فاصله می‌گیرند (مدار Open می‌شود). نتیجه این اتفاق؟ در کسری از ثانیه، جریان برقِ مدار سری قطع شده، کنتاکتور اصلی در تابلو فرمان می‌افتد (De-energized) و تغذیه موتور و ترمز الکترومغناطیسی همزمان قطع می‌شود. ترمز بلافاصله درگیر شده و پله‌برقی با تمام مسافرانش در جا میخکوب می‌شود. این یعنی یک مکانیزم دفاعی بی‌نقص که به هیچ پردازشگر یا نرم‌افزاری نیاز ندارد و مستقیماً با قطع فیزیکی برق سروکار دارد.

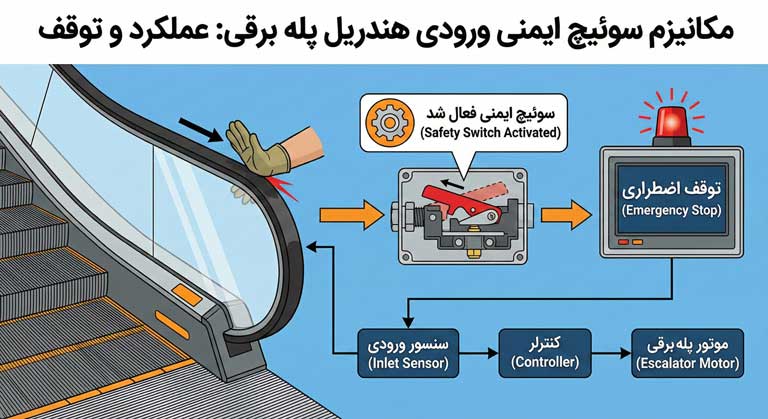

مکانیزم عملکرد: وقتی دست مسافر گیر می‌کند چه اتفاقی می‌افتد؟

تصور کنید پله‌برقی در حال کار است و ناگهان لبه‌ی یک پالتو یا انگشت یک کودک خردسال همراه با دستگیره متحرک به سمت قاب پایینی (Balustrade) کشیده می‌شود. در این لحظه دلهره‌آور، ما فقط چند میلی‌ثانیه تا یک فاجعه فاصله داریم. اینجا دقیقاً همان نقطه‌ای است که میکروسوئیچ ورودی هندریل پله‌ برقی باید ارزش واقعی خود را نشان دهد. اما این قطعه چگونه خطر را تشخیص می‌دهد؟

در نقطه ورودی، یک قاب پلاستیکی یا لاستیکی (Inlet Guard) قرار دارد که دستگیره از وسط آن به داخل دستگاه می‌رود. وقتی شیء خارجی بین دستگیره و این قاب گیر می‌کند، قاب لاستیکی تحت فشار به سمت عقب رانده می‌شود. پشت این قاب، اهرم ظریف اما مقاومِ میکروسوئیچ قرار گرفته است. حرکت رو به عقبِ قاب، این اهرم را فشار می‌دهد و این فشار مکانیکی، آغازگر یک واکنش زنجیره‌ای الکتریکی است.

مدار سری ایمنی و نقش حیاتی کنتاکت‌های بسته (NC)

در صنعت پله‌برقی، ما با مفهومی کلیدی به نام «مدار سری ایمنی» (Safety Chain) سروکار داریم. تمام تجهیزات حفاظتی دستگاه از جمله میکروسوئیچ ورودی هندریل، پشت سر هم (به‌صورت سری) در این مدار سیم‌کشی شده‌اند.

طراحی این مدار بر اساس منطقِ «نرمال کلوز» (Normally Closed یا NC) است. یعنی در حالت عادی که خطری وجود ندارد، پلاتین‌های داخل میکروسوئیچ به هم چسبیده‌اند و اجازه می‌دهند جریان برق ایمنی در مدار جریان داشته باشد و فرمان حرکت را به تابلو فرمان صادر کند.
به محض اینکه اهرم میکروسوئیچ بر اثر گیر کردن شیء خارجی فشرده شود، پلاتین‌های داخلی از هم جدا می‌شوند. با باز شدن حتی یکی از این کنتاکت‌ها، جریان کل مدار سری قطع می‌شود. ویژگی درخشان این سیستم این است که برای توقف، منتظر پردازش نرم‌افزاری کامپیوتر یا برد اصلی نمی‌ماند؛ بلکه برق مستقیماً و به صورت سخت‌افزاری قطع می‌شود.

قطع آنی مدار و زمان واکنش سیستم (Reaction Time)

وقتی مدار سری شکسته شد، زمان واکنش سیستم (Reaction Time) چقدر است؟ در کمتر از چند میلی‌ثانیه، بوبین کنتاکتور اصلی در تابلو فرمان تغذیه خود را از دست می‌دهد (De-energized می‌شود).

با افتادن کنتاکتور، دو اتفاق حیاتی همزمان رخ می‌دهد: اول، تغذیه موتور اصلی قطع می‌شود و دوم، برقِ مگنت ترمز الکترومغناطیسی از بین می‌رود. در سیستم‌های پله‌برقی، ترمزها در حالت بی‌برقی، به‌صورت مکانیکی درگیر هستند. بنابراین با قطع شدن مدار توسط سوئیچ ایمنی، فک‌های ترمز با تمام قدرت روی محور موتور قفل می‌شوند.
این واکنشِ در لحظه باعث می‌شود دستگاه قبل از اینکه شیء یا دست مسافر عمیق‌تر به داخل کشیده شود، متوقف گردد.

کالبدشکافی قطعه: اجزای داخلی سیستم ایمنی هندریل

اگر قاب پلاستیکی و ضدآبِ میکروسوئیچ ورودی هندریل پله‌ برقی را باز کنیم، با یک مدار پیچیده الکترونیکی مواجه نمی‌شویم؛ بلکه یک شاهکار مینیمالِ الکترومکانیکی می‌بینیم. دلیل این سادگی چیست؟ در سیستم‌های ایمنی حیاتی، هرچه قطعه ساده‌تر و فیزیکی‌تر باشد، احتمال خطای نرم‌افزاری و هنگ کردن آن کمتر است. این قطعه برای کار کردن طراحی شده، نه برای فکر کردن!

پلاتین‌ها، اهرم تحریک فیزیکی و فنر بازگرداننده

یک سوئیچ ایمنی استاندارد از سه بخش اصلی تشکیل شده است که مثل چرخ‌دنده‌های یک ساعت سوئیسی با هم کار می‌کنند:

۱. اهرم تحریک (Actuator Lever): این همان بازوی مکانیکی است که با لاستیک ورودی (Inlet Guard) در تماس است. اهرم‌ها معمولاً از جنس فلزات مقاوم یا پلاستیک‌های فشرده صنعتی ساخته می‌شوند تا در برابر ضربات مداوم دچار شکستگی یا دفرمگی نشوند.
۲. فنر بازگرداننده (Return Spring): وقتی شیء خارجی از ورودی هندریل خارج شد، این فنر قدرتمند وظیفه دارد اهرم را به حالت اولیه برگرداند. یکی از نکات ایمنی مهم این است که اگر این فنر بشکند، سوئیچ در حالت قطع باقی می‌ماند و پله‌برقی روشن نمی‌شود (مکانیزم Fail-Safe).
۳. پلاتین‌های کنتاکت (Contacts): قلب تپنده سوئیچ! پلاتین‌هایی که معمولاً با آلیاژ نقره روکش می‌شوند تا در برابر جرقه‌های ناشی از قطع و وصل مکرر (آرک زدن) مقاومت کنند. این همان بخشی است که مدار سری ایمنی (NC) را به‌صورت فیزیکی قطع یا وصل می‌کند.

جدول مقایسه: سوئیچ‌های مکانیکی سنتی در برابر سنسورهای نوری مدرن

بسیاری از افراد تازه‌کار، سوئیچ‌های مکانیکی هندریل را با سنسورهای چشمی اشتباه می‌گیرند یا فکر می‌کنند تکنولوژی نوری جایگزین کاملی برای سیستم‌های مکانیکی است. در جدول زیر، این دو سیستم را از نگاه مهندسی و کاربردی زیر ذره‌بین برده‌ایم:

همان‌طور که در جدول می‌بینید، در صنعتی که پای جان انسان‌ها در میان است، هیچ‌چیز نمی‌تواند جایگزین قطع فیزیکی و بی‌درنگِ یک میکروسوئیچ مکانیکی شود.

الزامات استاندارد EN115 در نصب و تنظیم سوئیچ دستگیره

نصب میکروسوئیچ ورودی هندریل پله‌ برقی یک کار سلیقه‌ای نیست که تکنسین با چشم و دست آن را تنظیم کند. استاندارد اروپایی EN 115-1 (که مرجع اصلی استاندارد ملی ایران نیز هست)، بندهای بسیار سخت‌گیرانه‌ای برای این نقطه کور و خطرناک در نظر گرفته است. هدف این استاندارد یک چیز است: پیشگیری از حادثه قبل از وقوع و توقف بی‌درنگ سیستم در صورت بروز خطر.

فواصل مجاز و میزان حساسیت (نیروی لازم برای تحریک اهرم)

بر اساس الزامات EN 115، طراحی دهانه ورودی هندریل باید به گونه‌ای باشد که خطر کشیده شدن انگشتان و اشیاء به داخل را به حداقل برساند. قبل از اینکه اصلاً کار به درگیر شدن سوئیچ برسد، فیزیکِ خودِ قاب ورودی (Inlet Guard) و فاصله آن با دستگیره متحرک باید کاملاً ایزوله باشد.

اما در مورد تنظیم حساسیت میکروسوئیچ، مهندسان با یک چالش بزرگ روبرو هستند: سیستم نه باید آن‌قدر حساس باشد که با لمس ساده‌ی یک مسافر یا وزش باد شدید در محیط‌های باز متوقف شود (که خود باعث بر هم خوردن تعادل مسافران روی پله می‌شود) و نه آن‌قدر سفت باشد که گیر کردن دست یک کودک را تشخیص ندهد.
استاندارد تعیین می‌کند که قاب پلاستیکی ورودی باید قابلیت حرکت خطی یا دورانی رو به عقب داشته باشد و سوئیچ ایمنی باید دقیقاً در نقطه‌ای تنظیم شود که قبل از رسیدن شیء خارجی به مکانیزم داخلی چرخ‌دنده‌ها، مدار را قطع کند. نیروی لازم برای تحریک این اهرم باید توسط دینامومتر (نیروسنج) در بازدیدهای ادواری چک شود تا فنر آن بر اثر کارکرد، دچار افت کیفیت یا سفتی بیش از حد نشده باشد.

قوانین استاندارد اروپا برای جلوگیری از خطای انسانی در سرویس

یکی از مهم‌ترین بندهای استاندارد درباره این قطعه، بحث «بازگشت به کار» (Reset) سیستم است. اگر میکروسوئیچ ورودی هندریل پله‌ برقی عمل کند و دستگاه بایستد، آیا با برداشته شدن شیء از روی آن، پله‌برقی باید دوباره روشن شود؟
پاسخ استاندارد یک «نه» قاطع و بزرگ است!

استاندارد EN 115 صراحتاً می‌گوید خطای مربوط به گیر کردن اشیاء در هندریل، یک خطای حیاتی (Fatal Error) است. سیستم باید به گونه‌ای طراحی شود که پس از توقف مدار توسط این سوئیچ، پله‌برقی به هیچ‌وجه به صورت خودکار یا با استارت مجدد توسط افراد عادی روشن نشود.
راه‌اندازی مجدد دستگاه تنها باید پس از بازدید فیزیکی دهانه هندریل توسط فرد متخصص، اطمینان از عدم وجود گیر مکانیکی، و در نهایت ریست کردن دستی مدار از داخل تابلو فرمان (Manual Reset) امکان‌پذیر باشد. این قانون سفت و سخت، جلوی خطای انسانی و بروز حوادث ثانویه را می‌گیرد.

عیب‌یابی عملیاتی: چرا پله‌برقی به خاطر هندریل متوقف می‌شود؟

برای یک تکنسین تعمیرات، هیچ‌چیز کلافه‌کننده‌تر از خطای متناوب مدار سری ایمنی نیست. پله‌برقی ناگهان متوقف می‌شود، ارور روی تابلو فرمان نشان‌دهنده قطعی مدار است، اما در ظاهر همه‌چیز سالم به نظر می‌رسد. در بسیاری از این سناریوها، مجرم اصلی میکروسوئیچ ورودی هندریل پله‌ برقی است. اما چرا این سیستمِ به ظاهر ساده، گاهی تبدیل به پاشنه آشیل دستگاه می‌شود؟

دلایل رایج خرابی (دفرمه شدن لاستیک ورودی، انباشت گردوغبار، فرسایش)

محیط کار پله‌برقی، مخصوصاً در متروها، مجتمع‌های تجاری شلوغ یا فضاهای نیمه‌باز، پر از آلودگی است. رایج‌ترین دلایل عمل نکردن یا خرابی این سوئیچ عبارتند از:
۱. فرسایش و دفرمه شدن لاستیک ورودی (Inlet Guard): لاستیک‌های ورودی به مرور زمان و به دلیل اصطکاک مداوم با هندریل متحرک، خشک شده، ترک می‌خورند یا دفرمه می‌شوند. لاستیکی که انعطاف خود را از دست بدهد، نمی‌تواند نیروی برخورد شیء خارجی را به درستی به اهرم سوئیچ منتقل کند.
۲. انباشت زباله و گردوغبار: گیر کردن بلیت کاغذی، پرز لباس، سکه یا حتی تجمع گردوغبار غلیظ و روغنی در پشت لاستیک ورودی، می‌تواند مانع از حرکت آزادانه اهرم میکروسوئیچ شود.
۳. اکسید شدن پلاتین‌ها: به دلیل ماهیت مکانیکی کنتاکت‌ها، رطوبت هوا یا عدم استفاده طولانی‌مدت می‌تواند باعث سولفاته شدن پلاتین‌های داخلی سوئیچ شود. در این حالت، حتی اگر اهرم درگیر نباشد، جریان برق به درستی عبور نمی‌کند و تابلو فرمان خطای قطعی مدار می‌دهد.

توقف‌های کاذب (False Alarms) ناشی از تنظیمات نادرست حساسیت

گاهی اوقات یک مشتری تماس می‌گیرد و شکایت می‌کند که پله‌برقی روزی چند بار بدون هیچ دلیل مشخصی خاموش می‌شود. در این موارد، معمولاً مشکل گیر کردن شیء نیست، بلکه «توقف کاذب» رخ داده است.
اگر تکنسین قبلی، فاصله بین اهرم سوئیچ و قاب ورودی را بیش از حد کم (حساس) تنظیم کرده باشد، حتی لرزش‌های طبیعی هندریل، تکیه دادن محکم یک مسافر به دستگیره، یا یک نسیم شدید در محیط‌های باز، باعث تحریک آنی سوئیچ و توقف دستگاه می‌شود. تنظیم این فاصله یک کار کاملاً مهندسی است که نیازمند تجربه و شناخت دقیق مکانیزم بالانس هندریل است.

چک‌لیست بازرسی و نگهداری دوره‌ای برای تکنسین‌ها

به عنوان یک استاندارد طلایی که ما در تیم فنی «الماس ویستا جاوید» و پروژه‌های نصب و اورهال «پله برقی لاین» (تحت پروتکل‌های ایمنی لاین لیفت آلمان) رعایت می‌کنیم، بازدید از این قطعه نباید به یک نگاه سرسری محدود شود. تکنسین‌های حرفه‌ای در هر سرویس ماهانه باید این چک‌لیست را مو به مو اجرا کنند:

* بررسی چشمی دهانه ورودی هندریل: اطمینان از عدم وجود پارگی، خشکی یا دفرمگی در قاب لاستیکی و فاصله استاندارد آن با دستگیره.
* تست مکانیکی (شبیه‌سازی برخورد): فشار دادن دستی قاب لاستیکی به سمت عقب برای اطمینان از عملکرد روان اهرم و شنیدن صدای «کلیک» سوئیچ.
* نظافت تخصصی: پاک‌سازی فضای پشت قاب لاستیکی و اطراف میکروسوئیچ از هرگونه پرز، زباله و گریس‌های اضافه با استفاده از اسپری‌های تمیزکننده خشک.
* بررسی فنر بازگرداننده: اطمینان از اینکه پس از رها کردن قاب، اهرم بلافاصله و با قدرت به جای خود برمی‌گردد.
* تست الکتریکی مدار: چک کردن افت ولتاژ در دو سر پلاتین‌های میکروسوئیچ با مولتی‌متر برای اطمینان از سلامت کنتاکت‌های NC.

سؤالات متداول (FAQ) درباره میکروسوئیچ ایمنی هندریل

۱. آیا در صورت خرابی میکروسوئیچ هندریل، می‌توان آن را موقتاً پل (Bypass) کرد؟
پاسخ مهندسی و قاطع به این سوال یک «خیر» بزرگ است. طبق استانداردهای بین‌المللی از جمله EN115، پل کردن (Bypass) یا از مدار خارج کردن هر یک از سوئیچ‌های مدار سری ایمنی، یک تخلف مرگبار و جرم محسوب می‌شود. اگر این قطعه خراب است، پله‌برقی باید تا زمان تعویض و تست مجدد قطعه خاموش بماند. هیچ توجیهی برای به خطر انداختن جان مسافران وجود ندارد.

۲. تفاوت سوئیچ ورودی هندریل با سنسور کنترل سرعت هندریل چیست؟
بسیاری از افراد تازه‌کار این دو را با هم اشتباه می‌گیرند. میکروسوئیچ ورودی (Handrail Inlet Switch) یک قطعه الکترومکانیکی است که وظیفه‌اش تشخیص فیزیکیِ گیر کردن اشیاء در دهانه ورودی دستگیره است. اما سنسور سرعت هندریل (Handrail Speed Monitor) معمولاً یک سنسور القایی یا نوری است که سرعت حرکت دستگیره را می‌سنجد و اگر سرعت آن نسبت به حرکت پله‌ها افت کند (مثلاً به دلیل شل شدن کشش هندریل)، فرمان توقف می‌دهد.

۳. آیا یک - می‌تواند خودش حساسیت این سوئیچ را تنظیم کند؟
به هیچ‌وجه. تنظیم این سوئیچ نیازمند شناخت دقیق از مدار سری، فواصل مجاز استاندارد و درک رفتار مکانیکی لاستیک ورودی است. دستکاری این قطعه توسط افراد غیرمتخصص می‌تواند منجر به توقف‌های مکرر و آسیب به موتور، یا از کار افتادن کامل سیستم ایمنی در مواقع بحرانی شود. این کار منحصراً وظیفه تکنسینِ مجاز و آموزش‌دیده است.

جمع‌بندی: ایمنی مسافران، خط قرمزی که شوخی برنمی‌دارد

در دنیای مهندسی پله‌برقی، گاهی قطعات کوچک، بزرگترین مسئولیت‌ها را به دوش می‌کشند. «میکروسوئیچ ورودی هندریل پله‌ برقی» دقیقاً یکی از همین قهرمانان خاموش است. قطعه‌ای که شاید ابعاد و قیمت آن در مقایسه با موتور یا تابلو فرمان ناچیز به نظر برسد، اما در لحظه وقوع حادثه، تنها مرز بین یک توقف ایمن و یک فاجعه جبران‌ناپذیر است.

فراموش نکنید که ایمنی یک دستاورد تصادفی نیست؛ بلکه نتیجه طراحی مهندسی، استفاده از قطعات استاندارد و سرویس و نگهداری بی‌نقص است. اگر تکنسین هستید، در هر بازدید دوره‌ای با وسواسِ تمام این قطعه را چک کنید و هرگز از کنار دفرمه شدن لاستیک‌های ورودی ساده نگذرید.

آیا تا به حال در پروژه‌های سرویس و نگهداری خود با خطای مدار سری به خاطر خرابی این سوئیچ مواجه شده‌اید؟ خطرناک‌ترین موردی که در ورودی هندریل دیده‌اید چه بوده است؟ تجربیات و چالش‌های فنی خود را در بخش نظرات همین مقاله با ما به اشتراک بگذارید تا با هم روی آن‌ها بحث کنیم.
