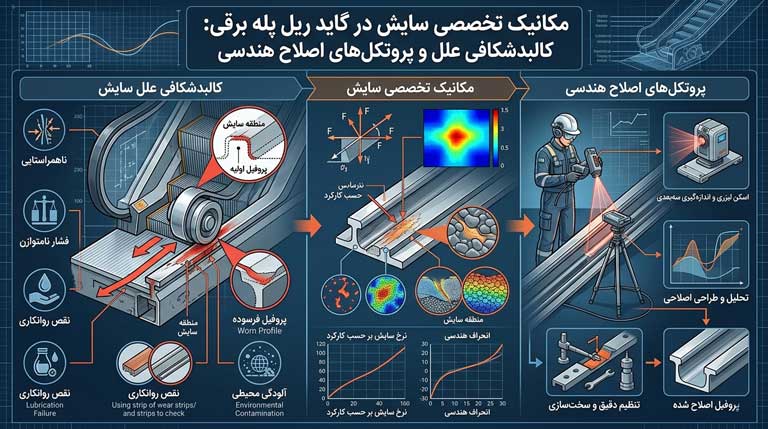

قابلیت اطمینان عملیاتی پله برقی های سنگین در محیط‌های پرتردد شهری و ترافیکی، پیوند ناگسستنی با سلامت ساختاری و سطحی سیستم هدایت‌کننده یا همان گاید ریل‌ها (Guide Rails) دارد. ریل‌های راهنما به عنوان واسط دینامیکی بین استپ‌بند (باند پله‌ها) و شاسی ثابت (Truss)، مجرای اصلی توزیع بار و انرژی مکانیکی سیستم هستند. در ایستگاه‌های مترو، فرودگاه‌ها و مجتمع‌های تجاری بزرگ، این قطعات اصلی پله برقی در معرض بارهای چرخه‌ای شدید، آلودگی‌های محیطی و ارتعاشات فرکانس بالا قرار دارند. خرابی این سیستم—چه به صورت استهلاک تدریجی تریبولوژیکی و چه به شکل انحراف ناگهانی هندسی—ریسک‌های جدی برای ایمنی مسافران و تداوم کارکرد پله برقی به همراه دارد. در این مقاله تخصصی از «پله برقی لاین»، به تحلیل عمیق پدیده‌های سایش مکانیکی ریل، ریشه‌یابی ساختاری انحرافات و پروتکل‌های مهندسی برای تشخیص و اصلاح آن‌ها می‌پردازیم.

تریبولوژی و مکانیسم‌های میکروسکوپی سایش در ریل پله برقی

تعامل میان زنجیر استپ (Step Chain)، رولرها و گاید ریل، یک سیستم تریبولوژیکی پیچیده را تشکیل می‌دهد که در رژیم‌های روان‌کاری متفاوتی کار می‌کند. طول عمر سطح ریل به توانایی آن در حفظ یک لایه محافظ در برابر فشارهای تماسی بالا بستگی دارد. وقتی فیلم روغن نتواند سطوح درگیر را از هم جدا کند، تخریب متالورژیکی ریل آغاز می‌شود.

روان‌کاری مرزی و پدیده جوش سرد (Adhesive Wear) چیست؟

در یک وضعیت عملیاتی ایده‌آل، تماس بین رولر استپ و گاید ریل توسط روان‌کاری الاستوهیدرودینامیک (EHL) مدیریت می‌شود؛ جایی که یک لایه نازک اما پرفشار از روغن، مانع تماس مستقیم فلز با فلز می‌شود. اما پله برقی ها به‌ویژه در زمان استارت‌آپ، بارهای سنگین یا سرعت‌های پایین، اغلب در رژیم روان‌کاری مرزی (Boundary Lubrication) کار می‌کنند؛ یعنی جایی که سرعت حرکت برای حفظ فیلم EHL کافی نیست.

اثربخشی روان‌کاری با شاخص لاندا (Lambda) سنجیده می‌شود که فرمول آن به شرح زیر است:

در این معادله، h ضخامت محاسبه‌شده فیلم روان‌کار و R_q نشان‌دهنده ریشه میانگین مربع (RMS) زبری سطوح رولر و ریل است.

وقتی Lambda < 1 باشد، برخورد میکروسکوپی ناهمواری‌های سطح (Asperities) اجتناب‌ناپذیر است. در این شرایط، قله‌های میکروسکوپی سطوح ریل و رولر به هم برخورد کرده و به دلیل فشار موضعی شدید، دچار پدیده «جوش سرد میکروسکوپی» می‌شوند. با ادامه حرکت رولر، این پیوندهای اتمی بریده می‌شوند و سایش چسبنده رخ می‌دهد.

از نظر متالورژی، فشار موضعی بالا در محل اتصال این ناهمواری‌ها از حد تسلیم فولاد فراتر رفته و باعث تغییر شکل پلاستیک شدید و کارسختی (Strain Hardening) می‌شود. در ریل‌های فولادی سرد کشیده شده (Cold-Drawn) که خود به دلیل فرآیند ساخت دارای تراکم دیسلوکاسیون بالایی هستند، این تغییر شکل فزاینده ماده را به شدت ترد و شکننده می‌کند. در نتیجه، ماده از ریل نرم‌تر به رولر سخت‌تر (یا برعکس) منتقل می‌شود که در صنعت به آن گالینگ (Galling) یا اسکافینگ (Scuffing) می‌گویند. بررسی‌های کارشناسی متخصصان پله برقی لاین در این حالت پدیده مالش سطحی (Smearing) را نشان می‌دهد که در نهایت به ذرات ساینده آزاد در سیستم تبدیل می‌شود.

نکته تخصصی لاین:
در بسیاری از اورهال‌های ثبت‌شده در کارگاه پله برقی لاین، تکنسین‌ها با پدیده مالش سطحی در قوس‌های انتقال (Transition Curves) مواجه می‌شوند. این دقیقاً نقطه‌ای است که به دلیل تغییر زاویه حرکتی استپ، شاخص لاندا به زیر یک سقوط می‌کند و بیشترین میزان جوش سرد میکروسکوپی در آنجا رخ می‌دهد.

مکانیسم سایش خراشان (Abrasive) و خستگی سطحی (Pitting) چگونه رخ می‌دهد؟

سایش خراشان در پله برقی ها عمدتاً ناشی از سایش سه‌جسمی (Three-Body Abrasion) است؛ یعنی زمانی که آلاینده‌های خارجی مثل گرد و غبار بتن، براده‌های فلزی و سنگ‌ریزه‌های محیطی وارد فاصله میان ریل و رولر می‌شوند. این ذرات که اغلب سخت‌تر از متریال خودِ ریل هستند، مانند ابزارهای میکرو-برش عمل می‌کنند. حجم ماده از دست رفته در این مکانیسم را می‌توان با استفاده از معادله سایش آرچارد مدل‌سازی کرد:

که در آن V حجم سایش، k ضریب سایش بدون بعد، W بار عمودی، L مسافت طی شده و H سختی متریال نرم‌تر است. درواحدهای سنگین و پرتردد، W توسط بار مسافران تشدید می‌شود و L در عملکرد شبانه‌روزی به سرعت انباشته می‌گردد که نتیجه آن ایجاد شیارهای طولی عمیق روی ریل است.

در مقابل، خستگی سطحی یا پیتینگ (Pitting) یک حالت خرابی ناشی از تنش‌های چرخه‌ای هرتزین (Hertzian Stresses) است. با عبور رولر از روی یک نقطه از ریل، حداکثر تنش برشی زیرسطحی ($\tau_{max}$) در عمقی متناسب با عرض لکه تماس ایجاد می‌شود. پس از میلیون‌ها چرخه، میکروترک‌ها در این عمق آغاز می‌شوند. با رسیدن این ترک‌ها به سطح، تکه‌های کوچک و حفره‌مانندی از فلز جدا می‌شوند (Spalling). در حضور روان‌کار پرفشار، پدیده‌ای به نام «قوه هیدرولیکی» (Hydraulic Wedge) می‌تواند انتشار ترک را تسریع کند؛ چرا که در هر بار عبور رولر، روغن با فشار به داخل ترک رانده شده و متریال را از هم باز می‌کند.

سایش در گاید ریل پله برقی بر اثر سه پدیده اصلی رخ می‌دهد: سایش چسبنده ناشی از شکست لایه روغن و جوش سرد میکروسکوپی، سایش خراشان ناشی از نفوذ گرد و غبار محیطی، و خستگی سطحی (پیتینگ) بر اثر تنش‌های مداوم بار مسافران که منجر به ایجاد حفره روی ریل می‌شود.

ریشه‌یابی علل انحراف هندسی و جابجایی ریل‌ها

تراز هندسی ریل‌های راهنما در طول زمان ثابت نیست؛ این تراز به شدت تحت تأثیر رفتار دینامیکی سازه پله برقی و پایداری سیستم‌های اتصال فیزیکی قرار دارد. انحراف در محور ریل‌ها به ندرت یک‌شبه اتفاق می‌افتد، بلکه حاصل تجمع تدریجی تنش‌های ساختاری و ارتعاشی است که هندسه حرکتی استپ‌ها را دفرمه می‌کند.

افت سازه‌ای و شکم دادن شاسی (Truss Deflection) تحت بارهای سنگین

شاسی پله برقی، چارچوب اصلی و استخوان‌بندی تحمل بار است که برای پشتیبانی از وزن باند استپ، ماشین‌آلات محرک و از همه مهم‌تر، وزن متغیر مسافران طراحی می‌شود. در شرایط کاربری سنگین ایستگاهی، شاسی مانند یک پل فولادی بزرگ عمل می‌کند. برای محاسبه تغییر شکل‌ها و واکنش‌های سازه‌ای شاسی، مهندسان محاسب معمولاً از مدل تیر چند دهانه (Multi-Span Beam) استفاده می‌کنند. حداکثر تغییر شکل یا شکم دادن (delta) یک شاسی تحت بار، توسط صلبیت خمشی (EI) و طول دهانه (l) تعیین می‌شود:

در این فرمول، F نیروی عمودی یا جانبی، E مدول الاستیسیته،I ممنتوم اینرسی مقطع شاسی و alpha ضریبی است (اغلب حدود 0.7 برای مدل‌های چند دهانه) که پیوستگی سازه را حساب می‌کند.

اگرچه استانداردهای بین‌المللی مانند EN 115-1 و ASME A17.1 میزان افت شاسی را به 1/1000 طول دهانه محدود می‌کنند، اما حتی تغییر شکل‌های الاستیک و برگشت‌پذیر جزئی نیز مستقیماً عرض قطار حرکت ریل‌ها (Gauge) را تغییر می‌دهند. با شکم دادن چوردهای شاسی، تیرهای جانبی ممکن است دچار چرخش موضعی یا اصطلاحاً "Racking" شوند که محور مرکزی ریل را جابجا می‌کند. در طول سال‌ها خدمت‌رسانی در ایستگاه‌های پرتردد، این حرکت الاستیک در صورت اضافه‌بار مداوم، به تغییر شکل پلاستیک و دائمی سازه تبدیل می‌شود. این دفرمه شدن خروجی خود را به شکل تنگ یا گشاد شدن دائمی عرض مسیر ریل نشان می‌دهد که مستقیماً روی فاصله استپ تا دیواره (Skirt) تأثیر گذاشته و ریسک گیر کردن پا یا بالا آمدن زنجیر روی چرخ‌دنده را به شدت افزایش می‌دهد.

تأثیر ارتعاشات عملیاتی زنجیر استپ بر شل شدن اتصالات و براکت‌ها

گاید ریل‌ها توسط براکت‌ها و یوک‌ها (Yokes) به شاسی متصل می‌شوند. این اتصالات وظیفه دارند پایداری جانبی صلب را تأمین کنند و در عین حال اجازه انبساط حرارتی طولی را به ریل بدهند. با این حال، مکانیزم‌های حرکتی پله برقی ذاتاً مولد ارتعاش هستند. پدیده «اثر چندضلعی» (Polygon Effect) در زنجیر استپ—جایی که رولرهای زنجیر یک مسیر کاملاً دایره‌ای را حول چرخ‌دنده‌ها طی نمی‌کنند و به صورت متناوب دچار تغییر سرعت خطی می‌شوند—نوسانات و ارتعاشات فرکانس بالایی را ایجاد می‌کند. این ارتعاشات پدیده لرزش دائم (Rattling) را به وجود می‌آورند که می‌تواند به مرور زمان پیچ‌های اتصال براکت‌ها به شاسی را شل کند.

تحلیل المان محدود (FEA) روی اتصالات ریل نشان می‌دهد که اوج تنش‌های دینامیکی در نزدیک پایه‌های پیچ پایینی براکت رخ می‌دهد و در بارهای ترافیکی، این تنش‌ها می‌توانند به مقادیر بحرانی مثل 44.1 MPa برسند. وقتی این fasteners یا اتصالات شل می‌شوند، ریل آزاد است تا در حد فاصل لقی براکت حرکت کند که به این وضعیت بک‌لش (Backlash) می‌گویند. این لقی هندسی منجر به پدیده "Hunting" یا نوسان عرضی پله‌ها در حین حرکت می‌شود که سایش نامتقارن شدیدی را روی رولرها و تاج ریل اعمال می‌کند. در برند پله برقی لاین، برای مهار این ارتعاشات و جلوگیری از جابجایی ریل در پروژه‌های ترافیکی، از شاسی‌های تقویت‌شده با آلیاژهای سخت و سیستم‌های اتصالی ضد ارتعاش استفاده می‌شود.

نکته تخصصی لاین:
در پله برقی های نصب‌شده در فضاهای بیرونی (Outdoor) مانند پل‌های عابر پیاده، اثر چرخه‌های حرارتی (انبساط و انقباض فصول) در کنار ارتعاش چندضلعی زنجیر، سرعت شل شدن پیچ‌های یوک را تا ۴۰ درصد افزایش می‌دهد. تکنسین‌های پله برقی لاین در چک‌لیست‌های نت، گشتاور این اتصالات را در فواصل ۶ ماهه با ترکمتر کالیبره می‌کنند.

انحراف هندسی ریل‌ها نتیجه دو عامل ساختاری است: اول افت الاستیک و پلاستیک شاسی فولادی تحت بارهای ترافیکی شدید که عرض مسیر را دفرمه می‌کند، و دوم ارتعاشات ناشی از اثر چندضلعی زنجیر استپ که باعث شل شدن اتصالات براکت‌ها و ایجاد لقی (بک‌لش) در مسیر حرکت ریل می‌شود.

متدولوژی‌های سنجش، عیب‌یابی و حدود پذیرش استهلاک ریل

تشخیص به موقع و کالیبراسیون دقیق نرخ سایش در گاید ریل پله برقی در خطوط پرتردد، نیازمند گذار از متدهای سنتی و چشمی به سمت ابزارهای اندازه‌گیری دیتامحور و سیستمی است. بدون سنجش‌های میکرومتری و فرکانسی، تمایز میان یک ارتعاش ساده ناشی از شل شدن زنجیر با تخریب فیزیکی و فرسودگی ریل غیرممکن خواهد بود.

چرا باید از ترازبندی لیزری خطی و آنالیز فرکانسی ارتعاشات استفاده کرد؟

در گذشته، تکنسین‌ها برای بررسی انحراف هندسی ریل‌ها به ابزارهای مکانیکی ساده مانند شاقول‌اندازی، کالیپرهای دستی و اندیکاتورهای ساعتی (Dial Indicators) بسنده می‌کردند. این روش‌ها علاوه بر زمان‌بر بودن، تنها یک تصویر استاتیک و نقطه‌ای از وضعیت ریل در حالت متوقف ارائه می‌دهند و رفتار ریل را تحت بارهای دینامیکی و زنده ثبت نمی‌کنند.

در مهندسی مدرن، از ترازبندی لیزری خطی (Laser Realignment Tools) استفاده می‌شود. در این متد، یک فرستنده لیزری، پرتو مرجعی را در امتداد کامل طول شاسی پروژکت می‌کند. یک سنسور گیرنده دیجیتال که روی یک ترولی مخصوص یا استپِ تستِ مجهز به چرخ‌های دقیق فیت‌شده نصب شده، هم‌زمان با حرکت در طول مسیر، کوچک‌ترین انحرافات هندسی ریل را در دو محور افقی (x) و عمودی (y) با دقت صدم میلی‌متر نقشه‌برداری می‌کند. این ابزار به سرعت شکم دادن‌های موضعی (Kinks) یا کمانش‌های کلی ریل را در طول کل شاسی آشکار می‌سازد.

علاوه بر لیزر، استفاده از سنسورهای شتاب‌سنج (Vibration Analysis) برای پایش وضعیت آنلاین رواج دارد. با نصب این سنسورها روی رام حرکتی یا بدنه استپ، فرکانس‌های ارتعاشی ناشی از تماس رولر با ریل در حین حرکت ثبت می‌شود. یک ریل منحرف یا ساییده شده، سیگنال ارتعاشی مشخصی در فرکانس‌های 1X (محوری) و 2X (شعاعی) تولید می‌کند. این داده‌ها توسط سیستم‌های مانیتورینگ هوشمند پله برقی لاین آنالیز شده و قبل از اینکه لقی ریل به خرابی زنجیر یا آسیب به گیربکس منجر شود، فرمان توقف یا اعلام نیاز به اورهال را صادر می‌کند.

حدود مجاز و معیارهای رد (Rejection Criteria) در سایش گاید ریل چیست؟

تعویض کامل مکانیزم ریل راهنما، یک پروژه عمرانی و اورهال بسیار پرهزینه و زمان‌بر است؛ بنابراین ناظر فنی باید بر اساس چک‌لیست و استاندارد، معیارهای رد قطعی قطعه را بر اساس پارامترهای کمی زیر ارزیابی کند:

• کاهش ضخامت پروفیل ریل: در ریل‌های استاندارد که معمولاً ضخامت پایه‌ای حدود 3.0 mm دارند، کاهش ضخامت در اثر سایش مداوم بیش از 1.0 mm به معنای عبور از مرز قرمز ایمنی است. ریلی که ضخامت مقطع آن به 1.5 mm یا کمتر برسد، در هنگام فعال شدن ترمز اضطراری (Emergency Stop) به دلیل عدم تحمل بارهای جانبی و ضربه‌ای، بلافاصله دچار کمانش عمیق و شکست فاجعه‌بار می‌شود.

• دفرمه شدن تاج ریل (Concave Wear): اگر لبه‌ها یا تاج ریل دچار پدیده گودشدگی (مقعر شدن پروفیل ریل) به عمق بیش از 0.5 mm شود، لکه تماس رولر با ریل از حالت یکنواخت خارج شده و تمرکز تنش در لبه‌های رولر باعث متلاشی شدن بلبرینگ‌های داخلی آن می‌گردد.

• خطای پله‌ای در بندها (Joint Step): وجود هرگونه ناهمواری سطحی یا اختلاف سطح در محل تلاقی و اتصال دو ریل بیش از 0.3 mm، ضربات مکانیکی شدیدی به رولرها وارد کرده و نرخ سایش چسبنده را به صورت تصاعدی بالا می‌برد.

نکته تخصصی لاین:
تشخیص سایش در گاید ریل پله برقی از روی نوع خرابی رولرها هم امکان‌پذیر است. اگر در یک بازدید دوره‌ای متوجه شدید رولرهای پلی‌اورتان به صورت زاویه‌دار یا یک‌طرفه ساییده شده‌اند، وقت خود را با تعویض رولر تلف نکنید؛ چرا که این یک نشانه کلاسیک از انحراف و پیچیدگی زاویه‌ای (Twist) خودِ گاید ریل است که باید با ابزار لیزری کالیبره شود.

عیب‌یابی ریل‌ها امروزه با ابزارهای ترازبندی لیزری خطی و سنسورهای شتاب‌سنج ارتعاشی انجام می‌شود. طبق استانداردهای فنی، کاهش ضخامت ریل به بیش از ۱ میلی‌متر، ایجاد گودی بیش از ۰.۵ میلی‌متر روی تاج و ناهمواری بندها بیش از ۰.۳ میلی‌متر، از معیارهای رد قطعی ریل و الزام تعویض آن هستند.

پروتکل‌های کارگاهی و گام‌به‌گام اصلاح هندسی و بازسازی ریل‌ها

زمانی که داده‌های تشخیصی، وجود انحراف، لقی یا سایش در گاید ریل پله برقی را فراتر از حدود رواداری استاندارد تأیید کنند، اجرای یک پروتکل ساختاریافته کارگاهی برای بازگرداندن سیستم به خط سنترلاین اصلی شاسی الزامی است. این فرآیند باید با دقت میلی‌متری انجام شود تا از هندریل تا استپ‌بند همگی در یک راستا تراز شوند.

دستورالعمل فنی رگلاژ، ترازسازی و تنظیم گشتاور براکت‌ها

عملیات رگلاژ هندسی ریل یک فرآیند ترتیبی است که بر اساس متدولوژی اسکیمای اجرایی زیر در کارگاه‌های تخصصی پله برقی لاین پیاده‌سازی می‌شود:

1. نقشه‌برداری و کالیبراسیون خط مرجع (Reference Mapping): ابتدا با استفاده از کیت‌های مخصوص تراز ریل (GRIK) یا فرستنده لیزری، خط سنترلاین اصلی شاسی بر اساس مارک‌های دائمی کارخانه‌ای در بخش‌های پیشانی (تراست بالایی و پایینی) و قوس‌های انتقال کالیبره و پین می‌شود.

2. تخریب موضعی و ایجاد دسترسی (Access Preparation): استپ‌های پله برقی در دسته‌های ۵ تایی باز و از بدنه خارج می‌شوند تا تکنسین فضای حرکتی کافی داشته باشد. دکینگ‌های داخلی و کاورهای اسکرت در زون آسیب‌دیده دمونتاژ می‌شوند تا براکت‌ها و یوک‌ها (Yokes) کاملاً نمایان شوند.

3. آزادساختن و اصلاح جابجایی (Bracket Realignment): پیچ‌های اتصال براکت‌ها به شاسی شل می‌شوند. با استفاده از جک‌های هیدرولیکی کوچک کارگاهی و با ارجاع به پرتو لیزر مرجع، ریل‌ها به آرامی جابجا می‌شوند تا عرض قطار حرکت (Track Gauge) دقیقاً به عدد استاندارد طراحی (مثلاً 800 mm یا 1000 mm) بازگردد.

4. تثبیت و اعمال گشتاور استاندارد (Torquing): پس از هم‌راستاسازی، پیچ‌های اتصال براکت (معمولاً گرید M12 یا M16) باید با استفاده از ترکمتر دیجیتال کالیبره‌شده به گشتاور نامی 80{ N-m} تا 120{ N-m} رسانده شوند. استفاده از واشرهای فنری یا مهره‌های قفل‌شونده (Nyloc Nuts) جهت خنثی‌سازی ارتعاشات آینده پله برقی الزامی است.

معیارهای مهندسی ساب‌زنی (Grinding) در مقابل تعویض مقطعی ریل

اصلاح فیزیکی مقطع ریل بسته به عمق خرابی و نوع استهلاک متالورژیکی به دو روش کاملاً مجزا تفکیک می‌شود:

• عملیات ساب‌زنی و پرداخت سطحی (Re-profiling): اگر ریل دچار سایش چسبنده سطحی، پلیسه زدن، یا خراش‌های طولی ناچیز با عمق کمتر از 0.2 mm باشد، نیازی به بریدن ریل نیست. سطح ریل با سنگ‌فرزهای مینیاتوری نرم و سمباده‌های مجهز به سیستم مکش آلودگی ساب زده می‌شود تا زبری سطح به R_a < 1.6 mu برسد. این کار اصطکاک لکه تماس و نویز صوتی حرکت استپ‌ها را به شدت کاهش می‌دهد.

• پروتکل تعویض مقطعی ریل آسیب‌دیده (Section Replacement): اگر ریل دچار ترک‌های خستگی (NDT تأیید شده) یا کاهش ضخامت شدید (زیر 1.5 mm) باشد، باید مقطع معیوب برش خورده و تعویض شود.

قانون طلایی پله برقی لاین:
محل قطع و اتصال ریل تعویضی به هیچ وجه نباید عمود بر مسیر حرکت 90 درجه باشد. ریل جدید باید با زاویه ۴۵ درجه نسبت به خط حرکت برش بخورد. این ترفند هندسی باعث می‌شود که رولر استپ حین عبور از روی بند ریل، وزن خود را به صورت هم‌زمان بین ریل قدیم و جدید تقسیم کند و پدیده ضربه کوبشی (Bump Impact) اتفاق نیفتد. اتصال قطعه جدید در پله برقی های سنگین ترجیحاً باید با پشت‌بندهای مکانیکی فیت‌شده (Fishplate) انجام شود تا از ایجاد ناحیه متأثر از حرارت جوشکاری (HAZ) و تغییر ساختار کریستالی فولاد ریل جلوگیری شود.

فرآیند اصلاح ریل شامل رگلاژ هندسی براکت‌ها با جک و تثبیت آن‌ها با گشتاور ۸۰ تا ۱۲۰ نیوتن‌متر است. برای آسیب‌های سطحی کمتر از ۰.۲ میلی‌متر از ساب‌زنی با زبری استاندارد استفاده می‌شود، اما در صورت نیاز به تعویض مقطعی، برش ریل باید با زاویه ۴۵ درجه صورت گیرد تا مانع از ایجاد ضربه مکانیکی به رولرها شود.

استراتژی‌های روان‌کاری پیشرفته و بهینه‌سازی دبی تزریق روغن

روان‌کاری مهندسی‌شده و اصولی، خط اول دفاعی در برابر مکانیزم‌های مخرب تریبولوژیکی است. در محیط‌های پرتردد شهری مانند ایستگاه‌های مترو و فرودگاه‌ها، روان‌کار تزریق‌شده باید بتواند در برابر فشارهای تماسی شدید، نوسانات دمایی و ورود مداوم ذرات معلق محیطی مقاومت کند تا نرخ سایش در گاید ریل پله برقی به حداقل ممکن برسد.

مقایسه کارکرد روان‌کارهای سنتتیک (PAO) و معدنی در کنترل استهلاک ریل

انتخاب بین روغن‌های پایه معدنی (Mineral) و سنتتیک، یکی از چالش‌های اصلی مدیریت نگهداری و تعمیرات است. روغن‌های معدنی اگرچه از نظر اقتصادی ارزان‌تر هستند، اما در کاربری‌های سنگین و صنعتی پله برقی توانایی حفظ لایه محافظ را ندارند. در مقابل، روان‌کارهای سنتتیک بر پایه پلی‌آلفاالفین (PAO) به دلیل ساختار مولکولی یکنواخت، عملکردی به مراتب بالاتر در تمام شاخص‌های تریبولوژیکی از خود نشان می‌دهند.

یکی از کلیدی‌ترین ویژگی‌های روغن‌های سنتتیک، شاخص گرانروی (Viscosity Index) بالای آن‌هاست. این شاخص نشان می‌دهد که با افزایش دمای کاری ریل بر اثر اصطکاک مداوم، روغن دچار افت شدید ویسکوزیته و شل شدن نمی‌شود. علاوه بر این، روان‌کارهای پیشرفته مجهز به افزودنی‌های فشار بالا (EP Additives) هستند. این ترکیبات شیمیایی (عمدتاً بر پایه گوگرد-فسفر) در نقاط تماس پرفشار که فیلم روغن ضعیف می‌شود، واکنش نشان داده و یک لایه فداشونده میکرومتری (Tribofilm) روی سطح گاید ریل ایجاد می‌کنند که به راحتی بریده می‌شود و مانع از وقوع جوش سرد و سایش چسبنده می‌گردد.

کالیبراسیون و فرمول‌بندی پمپ‌های روغن اتوماتیک جهت جلوگیری از نقاط کور

بهینه‌سازی دبی تزریق روغن باید بر اساس محاسبات ریاضی دقیق انجام شود؛ چرا که روان‌کاری ناچیز منجر به سایش مرزی می‌شود و روان‌کاری بیش از حد (Over-lubrication) علاوه بر هدررفت سرمایه، ریسک تجمع روغن در سینی شاسی (Truss Drip Pans) و خطر آتش‌سوزی را به دنبال دارد. دبی تزریق (Q) باید تابعی از مساحت سطح ریل (A)، سرعت حرکت زنجیر (v)، بار ترافیکی مسافران (W) و دمای محیط (T) باشد که با مدل مهندسی زیر کالیبره می‌شود:

در این فرمول، K ضریب ثابت سیستم روان‌کاری و H سختی متریال ریل است.

در سیستم‌های مدرن پله برقی لاین، پمپ‌های اتوماتیک به گونه‌ای کالیبره می‌شوند که روغن را به صورت «میکرو-میست» (Micro-Mist) یا اسپری بسیار ریز به مفصل‌های زنجیر و به صورت قطرات کاملاً کنترل‌شده به تاج ریل هدایت کنند. همچنین استراتژی تزریق در ایستگاه‌های مترو به صورت دینامیک تنظیم می‌شود؛ به این معنی که در ساعات پیک ترافیک شهری دبی تزریق افزایش یافته و در ساعات کم‌تردد شبانه دبی به حداقل می‌رسد تا فرآیند روان‌کاری کاملاً هوشمند و بهینه مدیریت شود.

روان‌کارهای سنتتیک PAO به دلیل شاخص گرانروی بالا و داشتن افزودنی‌های EP، کارایی بسیار بالاتری نسبت به روغن‌های معدنی در مهار سایش دارند. برای اثربخشی کامل، دبی پمپ‌های اتوماتیک باید بر اساس بار عملیاتی و سرعت پله برقی کالیبره شود تا از ایجاد نقاط کور یا تزریق بیش از حد روغن جلوگیری به عمل آید.

سؤالات متداول (FAQ)

۱. شایع‌ترین نشانه فیزیکی سایش در گاید ریل پله برقی چیست؟

بارزترین نشانه‌ها شامل شنیده شدن صدای کشیدگی فلز روی فلز (Squeaking)، لرزش‌های افقی و ملموس پله‌ها حین حرکت (Hunting) و سایش یک‌طرفه یا ناهمگون رولرهای پلی‌اورتان است.

۲. آیا تغییر شکل و افت شاسی پله برقی قابل ترمیم است؟

بله، در صورتی که تغییر شکل در حد الاستیک باشد، با رگلاژ براکت‌ها و یوک‌ها اصلاح می‌شود. اما در صورت بروز دفرمه شدن پلاستیک و دائمی شاسی، باید از جک‌های هیدرولیکی سنگین کارگاهی جهت شاسی‌کشی استفاده شده و سازه با تیرهای فولادی کمکی تقویت (Stiffening) شود.

۳. چرا در تعویض مقطعی ریل‌ها از برش ۴۵ درجه استفاده می‌شود؟

برش ۴۵ درجه باعث می‌شود وزن رولر استپ هنگام عبور از روی بندِ اتصال به صورت تدریجی و هم‌زمان بین دو مقطع توزیع شود. این کار پدیده ضربه کوبشی (Bump Impact) و نویزهای حرکتی را کاملاً از بین می‌برد.

۴. بهترین گرید روغن برای پایش و کنترل استهلاک ریل پله برقی چیست؟

روان‌کارهای سنتتیک بر پایه پلی‌آلفاالفین (PAO) با گرید ویسکوزیته ISO VG 68 تا ISO VG 150 (بسته به دمای محیط) که مهارکننده‌های فشار بالا (EP) دارند، بهترین گزینه برای محیط‌های پرتردد هستند.

جمع‌بندی تحلیلی

مدیریت و مهار پدیده سایش در گاید ریل پله برقی، نیازمند یک نگاه سیستمی و یکپارچه در سه حوزه متالورژی (انتخاب روان‌کار سنتتیک و کاهش زبری سطح)، سازه (کنترل افت شاسی و پایش لقی براکت‌ها) و ابزاردقیق (ترازبندی پیشرفته لیزری و آنالیز فرکانسی) است. نادیده گرفتن انحرافات هندسی ریل نه تنها هزینه‌های اورهال را به صورت تصاعدی افزایش می‌دهد، بلکه با به مخاطره انداختن پایداری استپ‌ها، مستقیماً ایمنی کاربران پله برقی را هدف قرار می‌دهد. اجرای پروتکل‌های دقیق کارگاهی، تنظیم گشتاور اتصالات با ترکمتر و کالیبراسیون دبی پمپ‌های اتوماتیک، تضمین‌کننده پایداری سیستم حرکتی در بلندمدت خواهد بود.
