برای روغنکاری پله برقی و بازرسی سیستمهای مکانیکی، ابتدا باید دستگاه را خاموش و ایمنسازی کنید (Lock-out/Tag-out). سپس با استفاده از برسهای مخصوص و روغنهای صنعتی با ویسکوزیته مناسب، زنجیرهای استپ و محرک را روانکاری نمایید. این فرآیند باید شامل بررسی رولرها، تمیزکاری گردوغبار و کنترل وضعیت یاتاقانها باشد. نوع و مقدار روانکار باید براساس دستورالعمل سازنده، شرایط محیطی و وضعیت واقعی دستگاه انتخاب شود.
2 مجموعهای پیچیده از هزاران قطعه متحرک است که به صورت مداوم تحت فشار و اصطکاک قرار دارند. تصور اینکه سرویس و نگهداری تنها به معنای نظافت ظاهری است، بزرگترین اشتباه مدیران فنی است. روغنکاری پله برقی (Escalator Lubrication) دقیقا همان نقشی را دارد که خون در بدن انسان ایفا میکند؛ کاهش اصطکاک، دفع حرارت و محافظت از سطوح فلزی در برابر خوردگی.
بدون یک برنامه مدون روانکاری، زنجیرها دچار کشیدگی (Elongation) شده و رولرها به سرعت دفرمه میشوند. البته توجه داشته باشید که این مقاله یک راهنمای فنی برای درک فرآیند است. برای تعیین فاصله بازدیدها نیز راهنمای برنامه سرویس پله برقی براساس میزان استفاده را ببینید. اگر به دنبال اجرای عملیات توسط تیم حرفهای در تهران هستید، پیشنهاد میکنیم از خدمات سرویس پله برقی در تهران که توسط تیم متخصص «پله برقی لاین» ارائه میشود، استفاده کنید تا بازدید و نگهداری دستگاه بهصورت تخصصی انجام شود.
در این مقاله تخصصی از وبسایت پله برقی لاین (Lion Escalator)، جزئیات اصلی بازرسی و روانکاری سیستمهای مکانیکی را با توجه به دستورالعمل سازنده، شرایط بهرهبرداری و اصول ایمنی بررسی میکنیم.
بسیاری تصور میکنند که روغنکاری صرفاً پاشیدن مقداری روغن روی زنجیر است. اما در مهندسی نگهداری و تعمیرات (PM)، هدف ما کنترل سه عامل مخرب است: اصطکاک، حرارت و آلودگی.
اصطکاک دشمن شماره یک پله برقی است. وقتی دو سطح فلزی (مثل لینکهای زنجیر و دندههای خورشیدی) بدون لایه محافظ روغن با هم تماس پیدا میکنند، پدیدهای به نام "سایش چسبنده" رخ میدهد. ذرات میکروسکوپی فلز جدا شده و مثل سمباده عمل میکنند. در پروژههایی که تیم فنی پله برقی لاین برای اورهال اعزام میشوند، بارها مشاهده کردهایم که عدم روانکاری صحیح باعث افزایش کشیدگی و فرسودگی زنجیر اصلی شده است. این یعنی خارج شدن استپها از مسیر استاندارد و خطر برخورد با شانه (Comb Plate). روغنکاری صحیح، یک فیلم سیال بین قطعات ایجاد میکند که مانع تماس مستقیم فلز با فلز میشود.
نکته تخصصی لاین: "روغن زیاد، همیشه خوب نیست! یکی از اشتباهات رایج تکنسینهای کمتجربه، غرق کردن زنجیر در روغن است. این کار باعث جذب گردوغبار محیط شده و ترکیبی خمیری و ساینده (Grinding Paste) ایجاد میکند که میتواند استهلاک را به شکل محسوسی افزایش دهد. هدف، ایجاد یک لایه نازک و پایدار است."
صدای "جیرجیر" یا کوبش در پله برقی، فریاد قطعاتی است که خشک کار میکنند. روانکاری علاوه بر کاهش اصطکاک، نقش "دمپر" یا ضربهگیر را هم بازی میکند. روغن با ویسکوزیته مناسب میتواند ارتعاشات ریز بین رولر و ریل راهنما را جذب کند. یک سیستم که به درستی روغنکاری شده باشد، حرکتی نرم (Smooth) و بیصدا دارد. این موضوع به خصوص در مراکز تجاری لوکس یا هتلها که سکوت اهمیت دارد، حیاتی است. استفاده از روغنهای دارای افزودنیهای ضد سایش (Anti-wear additives) میتواند صدای ناشی از درگیری زنجیر و دنده را تا حد قابل توجهی کاهش دهد.
به طور خلاصه، روغنکاری پله برقی تنها برای نرم کار کردن دستگاه نیست؛ بلکه حیاتیترین اقدام برای جلوگیری از سایش فلزات، کاهش کشیدگی زنجیر و حذف صداهای مزاحم است. افراط در روغنکاری به اندازه خشکی قطعات خطرناک است و میتواند باعث جذب آلودگی شود.
در یک پلهبرقی استاندارد (مانند برندهای OTIS، Schindler یا KONE)، صدها نقطه اصطکاکی وجود دارد. اما ۴ بخش حیاتی وجود دارد که اگر در روغنکاری پله برقی نادیده گرفته شوند، کل سیستم را با شکست مواجه میکنند.
این طولانیترین و پرکارترین قطعه متحرک پلهبرقی است. زنجیر استپ، وزن مسافران را تحمل میکند و دائم در حال چرخش دور دندهها (Sprockets) است.
محل روغنکاری: تمرکز باید روی پینها (Pins) و بوشها (Bushings) باشد. روغن باید دقیقاً به فضای خالی بین پین و بوش نفوذ کند.
رولرها (Rollers): اکثر رولرهای مدرن "Sealed" (مهر و موم شده) هستند و نیاز به روغنکاری خارجی ندارند. اما اگر از نوع باز باشند، باید با گریس مخصوص بلبرینگ شارژ شوند. روغنکاری سطح بیرونی رولر اشتباه است و باعث لیز خوردن آن روی ریل میشود.
این زنجیر کوتاه و قدرتمند، نیروی موتور را به شفت اصلی منتقل میکند. فشار روی این زنجیر بسیار بالاست و اگر خشک کار کند، خطر پاره شدن و سقوط پلهها (در صورت عمل نکردن ترمز ایمنی) وجود دارد. این زنجیر معمولاً در موتورخانه (Machine Room) در بالای پلهبرقی قرار دارد و باید با روانکار سازگار با مدل دستگاه و توصیه سازنده نگهداری شود تا ضمن نفوذ مناسب، از پاشش و تجمع بیش از حد ماده روانکار جلوگیری شود.
اینجا نقطهای است که بسیاری از سرویسکاران تازهکار اشتباه میکنند.
هشدار مهم: هرگز سطح لاستیکی هندریل (جایی که دست مسافر قرار میگیرد) یا ریلهای هدایتکننده لاستیک را با روغن معمولی چرب نکنید! این کار باعث لیز خوردن هندریل و عدم هماهنگی سرعت دست و پا میشود.
محل صحیح: تنها بخشهایی که در سیستم هندریل نیاز به روغنکاری دارند، زنجیرهای انتقال قدرت (Drive Chains) و بلبرینگهای چرخهای اصطکاکی هستند که در داخل بدنه مخفی شدهاند.
نکته تخصصی لاین: "در پروژههای بازسازی که تیم ما انجام میدهد، بارها دیدهایم که روغنکاری اشتباه زنجیر هندریل باعث نشت روغن روی لاستیک هندریل شده است. این موضوع باعث میشود هندریل روی چرخ درایو (Drive Wheel) بکسوات کند و سرعتش از پلهها کمتر شود. اگر هندریل داغ میکند، مشکل از اصطکاک داخلی است، نه کمبود روغن!"

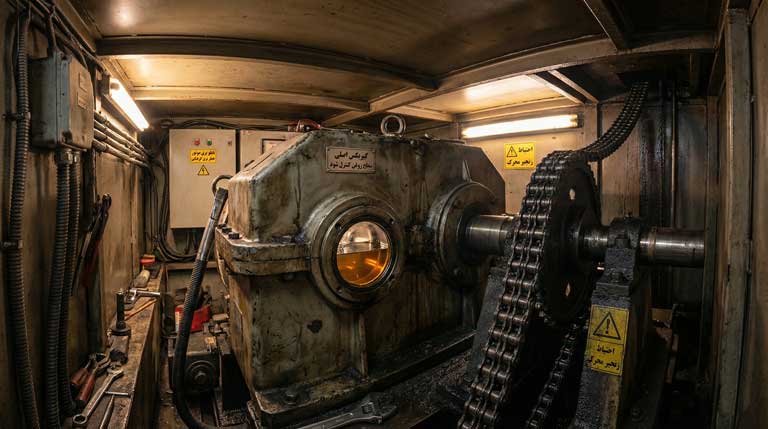

گیربکس پلهبرقی قلب تپنده سیستم است. برخلاف زنجیرها که نیاز به روانکاری سطحی دارند، گیربکس دارای مخزن روغن داخلی است.
بازرسی: باید از دریچه چشمی (Sight Glass) سطح روغن چک شود.
نشتی: کاسهنمدهای شفت ورودی و خروجی را بررسی کنید. هرگونه نشتی روغن از گیربکس به معنای کاهش سطح روانکار و احتمال خرد شدن دندههای برنجی یا فولادی داخل آن است.
نوع روغن: نوع و گرید روغن گیربکس باید از روی پلاک، دفترچه سازنده یا سابقه فنی معتبر دستگاه تعیین شود؛ استفاده از گرید نامناسب میتواند روانکاری مجموعه دنده را مختل کند.
در فرآیند سرویس و نگهداری پله برقی، چهار نقطه کلیدی وجود دارد: زنجیر استپ (نفوذ روغن به پینها)، زنجیر اصلی (گریس چسبنده)، سیستم محرک هندریل (دقت در عدم چرب شدن لاستیک) و مخزن گیربکس. اشتباه در هر یک، بخصوص روغنکاری سطح رولرها یا هندریل، خطر ایمنی جدی ایجاد میکند.
شاید مهمترین تصمیم در کل فرآیند روغنکاری پله برقی، انتخاب نوع ماده روانکار باشد. استفاده از روغن موتور خودرو یا گریسهای عمومی بدون بررسی مشخصات فنی، انتخاب مناسبی برای پلهبرقی نیست و میتواند باعث پاشش، جذب آلودگی یا روانکاری ناکافی زنجیرها شود.
زنجیرهای پلهبرقی در محیطی باز کار میکنند و نیروی گریز از مرکز (در قسمتهای منحنی مسیر) تمایل دارد روغن را از روی آنها پرتاب کند. بنابراین، روغن مناسب باید ویژگیهای خاصی داشته باشد:
چسبندگی بالا (Tackiness): روغن باید حاوی افزودنیهای چسبنده (Tackifiers) باشد تا روی زنجیر بماند و چکه نکند (چکه کردن روغن روی پلهها یا سازه، خطر آتشسوزی دارد).
ویسکوزیته (گرانروی) مناسب: گرید ویسکوزیته باید با توصیه سازنده، دمای محیط، سرعت زنجیر و شرایط کار دستگاه هماهنگ باشد. روغن باید آنقدر رقیق باشد که به داخل پینها نفوذ کند و آنقدر غلیظ باشد که تحت فشار، لایه محافظ خود را حفظ کند.
تحمل فشار بالا (EP - Extreme Pressure): برای جلوگیری از سایش فلز روی فلز در نقاط تحت فشار.
نقطه اشتعال بالا (High Flash Point): طبق استانداردهای ایمنی، روغن نباید به راحتی مشتعل شود.
نکته تخصصی لاین: "هرگز، تکرار میکنیم، هرگز از روغنهای سوخته، روغن هیدرولیک یا روغن موتور برای زنجیر پله برقی استفاده نکنید! این روغنها فاقد مواد چسبنده هستند و به سرعت از روی زنجیر میریزند و فقط محیط را کثیف و خطرناک میکنند."

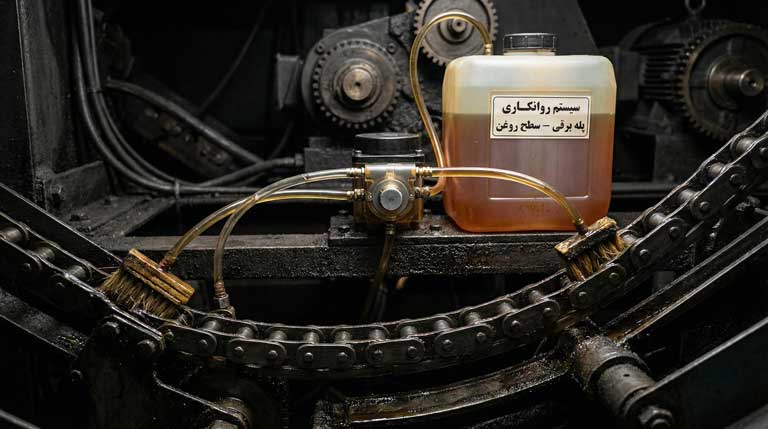

در پلهبرقیهای قدیمی یا کمتردد، ممکن است روغنکاری به صورت دستی (با برس یا اسپری) توسط سرویسکار انجام شود. اما در بسیاری از مدلهای مدرن و مکانهای پرتردد، استفاده از سیستم روانکاری اتوماتیک (Automatic Lubrication System) میتواند دقت و یکنواختی روانکاری را بیشتر کند.
این سیستمها شامل یک پمپ مرکزی، مخزن روغن، تایمر و نازلهای تزریق هستند که در فواصل زمانی مشخص، مقدار دقیقی روغن را مستقیماً روی نقاط حساس زنجیر اسپری میکنند یا با برس میمالند.
مزیت: روغنکاری مداوم، یکنواخت و بدون دخالت دست.
هشدار: داشتن سیستم اتوماتیک به معنی حذف بازرسی نیست! مخزن این سیستمها باید به طور منظم توسط تیم نگهداری چک و پر شود و سلامت نازلها (که گاهی میگیرند) بررسی گردد.
انتخاب روانکار اشتباه میتواند خطرناک باشد. برای زنجیرها باید از روانکار صنعتی سازگار با مشخصات سازنده، شرایط محیطی، میزان تردد و نوع سیستم روانکاری استفاده کرد. سیستمهای روانکاری اتوماتیک برای محیطهای پرتردد بهترین گزینهاند، اما آنها نیز نیاز به بازرسی و شارژ مخزن دارند.
اجرای صحیح روغنکاری پله برقی نیازمند دقت، ابزار مناسب و رعایت پروتکلهای ایمنی است. یک اشتباه کوچک میتواند باعث لیز خوردن مسافران یا آسیب جدی به قطعات شود.
قبل از هر اقدامی، ایمنی اولویت مطلق است.
مسدود کردن ورودیها: با استفاده از موانع فیزیکی (Barriers) و تابلوهای "در دست تعمیر"، از ورود مسافران به پلهبرقی جلوگیری کنید.
خاموش کردن و قفل کردن (LOTO): دستگاه را خاموش کرده و کلید اصلی برق را قطع کنید. از قفل ایمنی (Lock-Out/Tag-Out) استفاده کنید تا کسی به اشتباه دستگاه را روشن نکند.
باز کردن دریچهها: صفحات دسترسی بالا و پایین (Floor Plates) را با ابزار مخصوص باز کنید تا به موتورخانه و چاله پایین دسترسی داشته باشید.

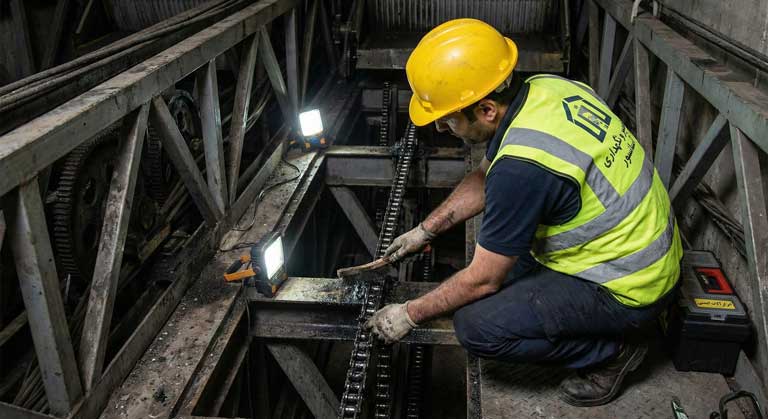

یکی از بزرگترین اشتباهات سرویسکاران آماتور، اضافه کردن روغن جدید روی گریسهای کهنه و پر از گردوغبار است. این کار عملاً یک خمیر ساینده (Grinding Paste) میسازد!
برسکشی: با برس سیمی نرم یا برسهای مخصوص صنعتی، گردوغبار، پرز و آشغالهای جمع شده روی زنجیرها و ریلها را تمیز کنید.
حلالها: در صورت وجود روغن سفت شده، از حلالهای صنعتی (Degreaser) استفاده کنید، اما مراقب باشید حلال روی قطعات لاستیکی یا الکترونیکی نریزد.
تمیزکاری سینی روغن: سینیهای جمعآوری روغن (Drip Pans) در پایین دستگاه را تخلیه و تمیز کنید تا خطر آتشسوزی رفع شود.
حالا که سطح تمیز است، نوبت به روانکاری میرسد.

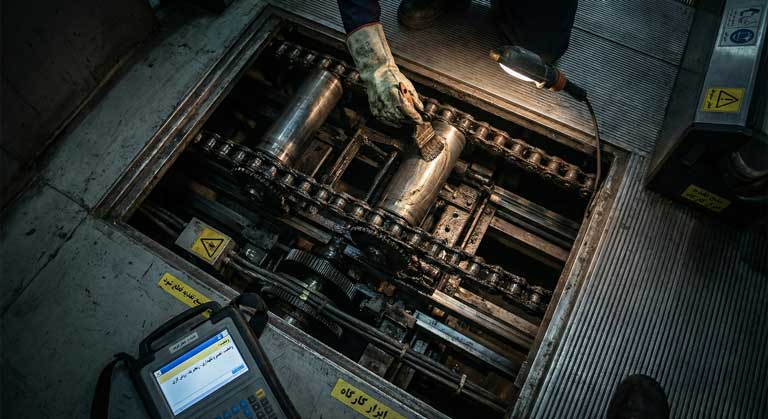

روش دستی (Manual): اگر سیستم اتوماتیک ندارید، روغن را با برس یا روغندان روی لینکهای داخلی زنجیر (جایی که پینها هستند) اعمال کنید. پلهبرقی را در حالت "بازرسی" (Inspection Mode) با سرعت کم حرکت دهید تا تمام طول زنجیر روغنکاری شود.
هشدار: هرگز روی سطح بیرونی رولرها یا ریلها روغن نریزید؛ این کار باعث سر خوردن پلهها میشود.
روش اتوماتیک: مخزن پمپ روانکار را چک کنید. مطمئن شوید شلنگها پارگی ندارند و نازلها دقیقا روی زنجیر تنظیم شدهاند (نه اینکه روغن را به هوا اسپری کنند).
نکته تخصصی لاین: "تکنسینهای ما همیشه به دنبال «گرد سرخ» (Red Dust) روی اتصالات زنجیر میگردند. وجود این پودر قرمز رنگ میتواند نشانه خوردگی سایشی یا کارکرد نامناسب اتصال باشد. در چنین شرایطی، علت باید بررسی و نوع اقدام براساس وضعیت زنجیر و دستورالعمل سازنده تعیین شود."
پس از اتمام روغنکاری:
برای روغنکاری پله برقی، ابتدا ایمنی (LOTO) را رعایت کنید. سپس حتماً گریس و آلودگیهای قدیمی را تمیز کنید. روغن را فقط به نقاط اصطکاکی (پینهای زنجیر) بزنید و از آغشته شدن ریلها و رولرها پرهیز کنید. وجود "گرد سرخ" نشانه خشکی خطرناک قطعات است.
در تجربه تیم فنی پله برقی لاین، بخشی از خرابیهایی که به فرسودگی زودهنگام زنجیر منجر میشوند، به روغنکاری غلط، آلودگی و انتخاب نامناسب روانکار مربوط هستند. دوری از اشتباهات زیر میتواند ریسک فرسودگی و توقف دستگاه را کاهش دهد.

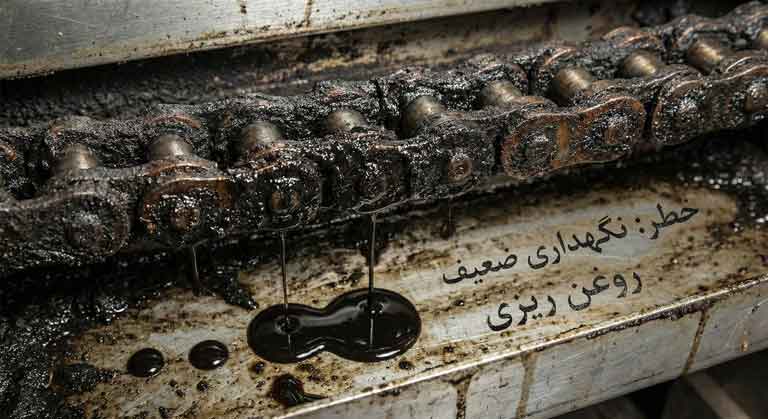

بسیاری از سرویسکاران تصور میکنند "هرچه روغن بیشتر، بهتر!" این یک تفکر خطرناک است.
خطر آتشسوزی: روغن اضافه از زنجیر چکه میکند و در سینیهای زیرین (Drip Pans) جمع میشود. ترکیب این روغن با گرد و پرز لباس مسافران، میتواند بار حریق و آلودگی داخل سازه را افزایش دهد و در مجاورت منبع جرقه یا حرارت خطرساز شود.
جذب آلودگی: روغن زیادی مثل آهنربا گردوغبار محیط را جذب میکند. این مخلوط تبدیل به یک خمیر ساینده (Grinding Paste) میشود که به جای روانکاری، پینها و بوشها را میخورد.
اسپریهای عمومی چندمنظوره یا روغن موتور، جایگزین روانکار تخصصی زنجیر پلهبرقی نیستند.
اسپری چندمنظوره، روانکار دائمی زنجیر نیست: بعضی اسپریهای چندمنظوره بیشتر برای رطوبتزدایی یا تمیزکاری مناسباند و جایگزین روانکار دائمی زنجیر نیستند. انتخاب محصول باید براساس کاربرد درجشده توسط سازنده انجام شود.
روغن موتور: چسبندگی لازم را ندارد و با نیروی گریز از مرکز به اطراف پاشیده میشود. از روانکار زنجیر صنعتی متناسب با توصیه سازنده و شرایط کاری دستگاه استفاده کنید.
هرگز نباید روی سطح بیرونی رولرها (چرخهای پلاستیکی یا پلیاورتان) یا ریلهای راهنما روغن ریخت.
روغن روی ریل باعث میشود رولرها به جای "چرخیدن"، "لیز بخورند" (Skid). این لغزش باعث ساییدگی نامتقارن رولر (Flat spotting) میشود و پله برقی شروع به لرزش و تولید صدای "تپ تپ" میکند.
نکته تخصصی لاین: "اگر دیدید سرویسکار روی هندریل یا سطح پلهها روغن اسپری میکند، فوراً کار را متوقف کنید! این کار نه تنها فنی نیست، بلکه جان مسافران را به خطر میاندازد. روغن فقط مخصوص قطعات داخلی و فلزی درگیر است."
در روغنکاری پله برقی، زیادهروی نکنید؛ روغن اضافه گرد و خاک جذب میکند و خطر آتشسوزی دارد. هرگز از اسپریهای معمولی مثل WD-40 به عنوان روانکار دائم استفاده نکنید و مراقب باشید روغن به سطح رولرها و ریلها نرسد تا از لغزش و سایش جلوگیری شود.
روغنکاری پله برقی یک هنر فنی است، نه یک کار خدماتی ساده. همانطور که در این مقاله بررسی کردیم، استفاده از روغن مناسب، تمیزکاری قبل از روانکاری و عدم آغشته کردن سطوح اصطکاکی (مثل ریل و هندریل)، مرز بین نگهداری اصولی و فرسودگی زودهنگام قطعات است.
نادیده گرفتن این فرآیند ساده، میتواند عمر قابل استفاده زنجیرها و قطعات مکانیکی را کاهش دهد و ایمنی مسافران را به خطر بیندازد. اگر مدیر یک مجتمع تجاری یا اداری هستید، اطمینان حاصل کنید که تیم پیمانکار شما از اصول حرفهای مطرح شده در این مقاله پیروی میکند.
تیم فنی شرکت پله برقی لاین (Lion Escalator) با سالها تجربه در نگهداری سیستمهای پیچیده (از برندهای OTIS تا Schindler)، آماده است تا با تکیه بر تجربه فنی، در بررسی، نگهداری و کاهش ریسک خرابی پله برقیهای شما همراه باشد.
در این بخش به پرسشهای پرتکرار مدیران ساختمان و تکنسینها درباره روغنکاری پله برقی پاسخ میدهیم.
فاصله روغنکاری یک عدد ثابت برای همه دستگاهها نیست و باید براساس دستورالعمل سازنده، میزان تردد، وضعیت زنجیر، شرایط محیطی و عملکرد سیستم اتوماتیک تعیین شود:
در مراکز کمتردد نیز وضعیت روانکار و زنجیر باید در بازدیدهای دورهای کنترل شود.
در مراکز پرتردد، کنترل سطح مخزن، نازلها و وضعیت زنجیر باید با فاصله کوتاهتری انجام شود. مشاهده خشکی، گرد سرخ یا صدای غیرعادی نیازمند بررسی فنی است.
روغن زنجیر صنعتی باید براساس مشخصات سازنده، شرایط محیطی، میزان تردد و نوع سیستم روانکاری انتخاب شود. قابلیت نفوذ، چسبندگی مناسب و پایداری در برابر پاشش از ویژگیهای مهم روانکار مناسب هستند.
بهطور معمول، روانکار زنجیر باید قابلیت نفوذ به پین و بوش را داشته باشد. گریس غلیظ برای همه زنجیرها مناسب نیست، اما تصمیم نهایی باید براساس طراحی دستگاه و توصیه سازنده گرفته شود. یاتاقانها و قطعات قابل گریسکاری نیز باید با ماده سازگار خود سرویس شوند.
معمولاً خیر. صدای تقتق یا ضربه، اغلب نشانه خرابی رولرها (Flat Spot) یا مشکل در تنظیم کشش زنجیر است. اما صدای ممتد "جیرجیر" یا "سایش فلز" میتواند یکی از نشانههای خشکی زنجیر یا اصطکاک غیرعادی باشد و باید بررسی شود.
برای بررسی زنجیرها، رولرها، گیربکس، سیستم روانکاری و وضعیت کلی بخش مکانیکی، اطلاعات دستگاه و شرح مشکل را ثبت کنید.
