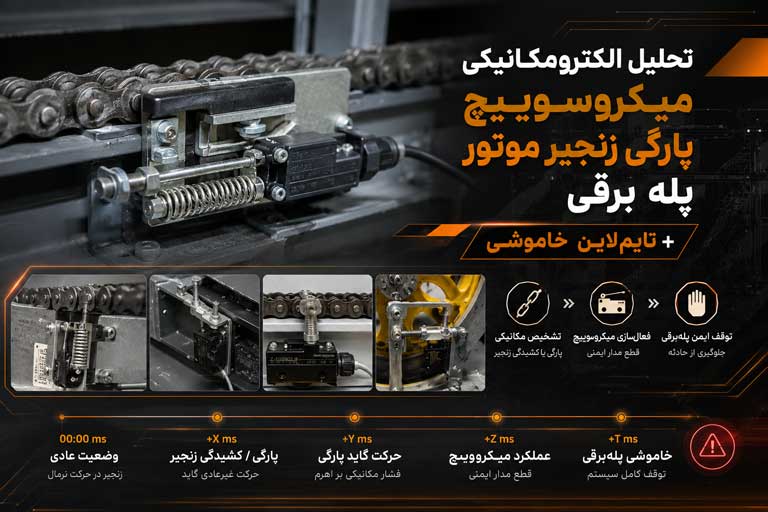

تحلیل الکترومکانیکیِ میکروسوییچ پارگی زنجیر موتور پله برقی + تایم‌لاین خاموشی

مقدمه و کالبدشکافی مکانیکی در سیستم محرکه پله برقی

در مهندسی تجهیزات جابه‌جایی، انتقال قدرت از موتور پله برقی به محور اصلی پله‌ها، وظیفه‌ای است که مستقیماً بر دوش زنجیر موتور پله برقی (Drive Chain) قرار دارد. این زنجیر غول‌پیکر صنعتی، به عنوان کوپلینگ مکانیکی بین خروجی گیربکس موتور و محور درایو عمل می‌کند. اما از دیدگاه یک مهندس طراح، اگر این زنجیر تحت بار سنگین مسافران دچار گسیختگی شود، چه اتفاقی می‌افتد؟ پاسخ صریح است: ارتباط موتور با شفت قطع شده و وزن مسافران باعث می‌شود پله‌ها به سرعت به سمت عقب سقوط کنند.

اینجاست که میکروسوییچ پارگی زنجیر موتور پله برقی به عنوان یک نگهبان مکانیکی بی‌رحم وارد مدار می‌شود. طراحی این قطعه، ضامن ایمنی پله برقی است تا از بروز فجایع جلوگیری کند. البته باید به خاطر داشته باشید که عملکرد صحیح این قطعه در گرو سلامت شبکه اصلی انتقال نیرو و یکپارچگی زنجیر پله برقی (Step Chain) است. در ادامه، کالبدشکافی دقیقی از این سیستم ارائه می‌دهیم.

تقابل نیروی فنرها و کشش در زنجیر موتور پله برقی

ساختار مکانیکی این تجهیز ایمنی (معروف به BCD یا Broken Chain Device) شامل یک محفظه راهنمای فولادی یا چدنی است که یک کالسکه کشویی (Sliding Carriage) درون آن قرار دارد. در انتهای این کالسکه، یک کفشک پلیمری یا رزینی با اصطکاک پایین تعبیه شده است که مستقیماً روی سطح خارجی لینک‌های زنجیر درایو می‌لغزد.

وقتی وارد موتورخانه می‌شوید، می‌بینید که این کالسکه به وسیله دو فنر فشاری موازی با نرخ بالا، همواره به سمت پایین هل داده می‌شود. در شرایط کارکرد نرمال، زنجیر کاملاً کشیده است و نیروی عمودی رو به بالایی ($F_n$) به کفشک وارد می‌کند که دقیقاً برابر و خنثی‌کننده نیروی رو به پایین فنرهاست. این تقابل نیروها، کالسکه را در یک نقطه تعادل استاتیک نگه می‌دارد.

تبدیل حرکت خطی به افقی؛ مکانیزم تحریک پلاتین سنسور

حال تصور کنید سیستم دچار بحران شده و زنجیر دچار پارگی یا کشیدگی بیش از حد ساختاری می‌شود. در این لحظه حساس، تنش فیزیکی زنجیر به صفر می‌رسد و نیروی حمایت‌کننده رو به بالا حذف می‌شود. در نتیجه، انرژی پتانسیل ذخیره‌شده در فنرهای متراکم فوراً آزاد شده و کالسکه کشویی را با شدت در مسیر خود به سمت پایین می‌راند.

لبه این کالسکه دارای یک مسیر بادامکی (Cam Path) با پروفیل و انحنای بسیار دقیق است. با سقوط عمودی کالسکه، این سطح شیب‌دار حرکت خطی رو به پایین را به یک جابجایی افقی عمود بر آن تبدیل می‌کند. دقیقاً در همین نقطه، پلانجرِ میکروسوییچ پارگی زنجیر موتور پله برقی که روی بدنه ثابت نصب شده، توسط این انحنا فشرده (یا رها) می‌شود. این درگیری فیزیکی، پلاتین‌های داخلی سنسور را در کسری از ثانیه تغییر وضعیت می‌دهد.

نکته تخصصی از تیم فنی پله برقی لاین:
در زمان سرویس پله برقی، هرگز فقط به سلامت ظاهری بدنه میکروسوییچ و سیم‌کشی‌ها اکتفا نکنید. کفشک پلیمری سنسور به مرور زمان بر اثر اصطکاک مداوم با زنجیر خورده می‌شود. اگر ضخامت این کفشک از حد مجاز کمتر شود، حتی با وجود سالم بودن زنجیر، کالسکه پایین‌تر رفته و باعث قطعی‌های کاذب و توقف ناگهانی دستگاه در ساعات اوج ترافیک خواهد شد.

میکروسوییچ پارگی زنجیر، بر اساس تقابل نیروی مکانیکی فنرهای فشرده و کشش زنجیر عمل می‌کند؛ با پاره شدن زنجیر، سقوط کالسکه حرکت عمودی را به حرکت افقی تبدیل کرده و کنتاکت‌های الکتریکی سنسور را فوراً قطع می‌کند.

تایم‌لاین خاموشی؛ اتفاقات میلی‌ثانیه‌ای پس از قطع مدار ایمنی

یک تکنسین حرفه‌ای پله برقی باید بداند که پس از باز شدن پلاتین‌های (Normally Closed) میکروسوییچ، دقیقاً چه زنجیره‌ای از اتفاقات در تابلو فرمان رخ می‌دهد. در تجهیزات جابه‌جایی سنگین، این مدار به صورت سری (Safety Loop) در ولتاژ ۱۱۰ یا ۲۲۰ ولت متناوب طراحی می‌شود. قرارگیری مستقیم میکروسوییچ پارگی زنجیر موتور پله برقی در این ولتاژ بالا برای غلبه بر مقاومت کنتاکت‌ها و اطمینان از قطع آنی در زمان خطر است.

نکته تخصصی از تیم فنی پله برقی لاین:
اگر پلاتین‌های کنتاکتورهای مدار ایمنی در اثر قوس الکتریکی به هم جوش بخورند (Contact Welding)، هنگام قطع شدن میکروسوییچ پارگی زنجیر، مدار ایمنی از سمت این سنسور باز می‌شود، اما جریان نشتی همچنان از مسیر جوش‌خورده عبور می‌کند. به همین دلیل در پله‌برقی‌های مدرن، از رله‌های نظارتی (Feedback Relays) استفاده می‌شود تا در هر بار استارت، وضعیت باز یا بسته بودن کنتاکتورهای اصلی بررسی شود.

باز شدن پلاتین‌های میکروسوییچ باعث سقوط ولتاژ مدار سری شده و در کمتر از ۱۵۰ میلی‌ثانیه، فرمان قطع برق موتور، درگیری ترمز مکانیکی و قفل نرم‌افزاری تابلو فرمان صادر می‌شود.

واقعیت‌های خشن موتورخانه پله برقی (دلایل اصلی خطای سنسور)

فضای موتورخانه در قسمت بالایی سازه خرپا (Truss) یک محیط صنعتی با شرایط فیزیکی و شیمیایی سخت است. عملکرد دقیق میکروسوییچ پارگی زنجیر موتور پله برقی مستقیماً تحت تأثیر فرسودگی‌های محیطی قرار دارد.

خستگی فلز و کربن‌زدایی (Decarburization) در زنجیر درایو

دلیل اصلی فعال‌شدن این میکروسوییچ، شکست فیزیکی خود زنجیر موتور پله برقی است. زنجیرها تحت بار سیکلیک (تکرارشونده) شدیدی قرار دارند که به مرور باعث خستگی فلز (Metal Fatigue) می‌شود. یکی از عوامل تشدیدکننده این آسیب، پدیده کربن‌زدایی در زمان ساخت قطعه است. وقتی فولاد در مراحل تولید حرارت می‌بیند، کربن از سطح ورقه‌های زنجیر خارج شده و یک لایه نرم روی سطح ایجاد می‌شود. با کاهش مقاومت سطح، ترک‌های میکروسکوپی آغاز شده و با نفوذ به هسته، منجر به برش فیزیکی و پارگی ناگهانی زنجیر می‌شوند.

گریس چسبناک؛ قاتل پنهان مکانیزم فنری

برای حفظ نرمی حرکت، از سیستم‌های روغن‌کاری قطره‌ای یا دستی استفاده می‌شود. اما مشکل اینجاست که روغن ریخته‌شده با براده‌های فلزی ساییده‌شده از چرخ‌دنده‌ها، غبار هوا و گرد لنت ترمز مخلوط می‌شود. در طول هزاران ساعت کارکرد، این ترکیب اکسید شده و به یک "گریس چسبناک" (Sticky Grease) با گرانروی بسیار بالا تبدیل می‌شود. این لجن سیاه، کالسکه سنسور پارگی زنجیر را در جای خود چسبانده و قفل می‌کند. اگر زنجیر موتور پله برقی در چنین شرایطی پاره شود، چسبندگی این گریس مانع از آزاد شدن فنرها می‌شود. در نتیجه سنسور تحریک نشده و پله برقی بدون زنجیر و بدون ترمز درایو با مسافران سقوط می‌کند.

لرزش فرکانس بالا و پدیده پرش پلاتین (Contact Chatter)

درگیری رولرهای زنجیر با دنده‌های چرخ‌دنده، لرزش‌های متناوب با فرکانس بالایی تولید می‌کند. این لرزش‌ها از طریق شاسی مستقیماً به بدنه سنسور منتقل می‌شوند. در صورت ضعیف شدن فنر داخلی پلاتین‌ها در میکروسوییچ، این ارتعاشات باعث می‌شود کنتاکت‌ها در حد چند میکروثانیه باز و بسته شوند؛ پدیده‌ای که به آن پرش پلاتین می‌گویند. اگرچه این قطعی فیزیکی نیست، اما اپتوکوپلرهای حساس تابلو فرمان این افت ولتاژ لحظه‌ای را ثبت کرده و سیستم را بی‌دلیل متوقف می‌کنند.

کشیدگی زنجیر موتور پله برقی (Chain Stretch)

به مرور زمان، سایش بین پین‌ها و بوش‌های زنجیر درایو باعث افزایش طول گام‌های زنجیر می‌شود. این پدیده به صورت یک افتادگی (Slack) و ایجاد موج‌های شدید در حرکت زنجیر بروز می‌کند. شلاق خوردن زنجیرِ شل به کفشک سنسور، می‌تواند باعث شکستن بدنه میکروسوییچ یا از بین رفتن سریع کفشک آن شود.

برای محاسبه دقیق میزان کشیدگی، از فرمول زیر استفاده می‌شود:

در این فرمول L طول اندازه‌گیری شده چند لینکِ زنجیر کارکرده و S طول استاندارد اولیه همان تعداد لینک است.

عوامل محیطی مانند لجن روغن، خستگی فلز، لرزش شاسی و کشیدگی تدریجی گام‌های زنجیر، چهار عامل اصلی خرابی یا خطای کاذب در این تجهیز ایمنی هستند.

پروتکل کالیبراسیون و تست میدانی میکروسوییچ پارگی زنجیر

برای تضمین عملکرد صحیح میکروسوییچ پارگی زنجیر موتور پله برقی، تکنسین‌های سرویس و نگهداری باید یک فرآیند تست غیرمخرب (NDT) را در موتورخانه اجرا کنند. این تست‌ها به گونه‌ای طراحی شده‌اند که بدون وارد کردن آسیب به موتور درایو یا زنجیر، صحت عملکرد سیستم را تأیید کنند. پیش از شروع هر آزمونی، رعایت پروتکل ایمنی LOTO (قطع و قفل کردن منبع تغذیه اصلی) برای حفظ ایمنی پله برقی کاملاً الزامی است.

بررسی یکپارچگی مکانیکی و تست حرکت کفشک

در گام اول، تکنسین باید کالسکه کشویی (Sliding Carriage) را با دست به سمت پایین فشار دهد تا از حرکت آزادانه و بدون اصطکاک آن در داخل محفظه راهنما مطمئن شود. اگر در مسیر حرکت رفت و برگشتی، کالسکه گیر کند یا با تأخیر برگردد، نشان‌دهنده رسوب گریس چسبناک است. در این حالت، محفظه باید با حلال‌های استاندارد دی‌الکتریک کاملاً شستشو داده شود. در زمان سرویس پله برقی، فنرهای فشاری نیز باید از نظر عدم دفرمگی و داشتن طول آزاد استاندارد بررسی شوند.

تست دقیق تلرانس تریپ با آچار فیلر (Feeler Gauge)

کالیبراسیون فاصله پلانجر (Actuator Plunger) سنسور با بادامک متحرک، حیاتی‌ترین بخش تنظیمات است. تلرانس تحریک در این سیستم‌ها در حد دهم میلی‌متر تعریف می‌شود. تکنسین‌های حرفه‌ای برای این تنظیم دقیق، از ابزار آچار فیلر استفاده می‌کنند.

این اختلاف ۰.۲ میلی‌متری در تلرانس عملکرد، تضمین می‌کند که سنسور تنها در زمان بروز فاجعه یا کشیدگی شدید عمل کند و از توقف‌های بی‌دلیل جلوگیری شود.

شبیه‌سازی قطعی مدار بدون آسیب به تجهیزات

برای بررسی مدار الکتریکی بدون نیاز به پاره کردن زنجیر، از روش شبیه‌سازی استفاده می‌شود. تکنسین یک مولتی‌متر را در حالت تست پیوستگی (Continuity) روی پایانه‌های خروجی سنسور قرار می‌دهد. سپس با استفاده از یک اهرم مخصوص، کفشک سنسور را به آرامی از روی زنجیر بلند می‌کند تا حالت شل شدن زنجیر را شبیه‌سازی کند. به محض اینکه میزان افتادگی فرضی زنجیر از حد مجاز (معمولاً ۱۵ تا ۲۰ میلی‌متر) فراتر رفت، مولتی‌متر باید مدار باز را نشان دهد که به معنای سلامت کامل مدار ایمنی است.

نکته تخصصی از تکنسین پله برقی لاین:
بر اساس الزامات استاندارد ایمنی EN 115، سیستم‌های ایمنی مرتبط با پارگی زنجیر درایو به هیچ عنوان نباید قابلیت ریست خودکار (Auto-Reset) داشته باشند. اگر این سنسور عمل کرد، سیستم باید قفل بماند تا زمانی که تکنسین متخصص شخصاً در موتورخانه حاضر شود، علت افتادگی یا پارگی زنجیر را به‌دقت بررسی کرده و پس از رفع نقص فیزیکی، سنسور را به صورت دستی ریست کند.

کالیبراسیون میدانی شامل ارزیابی حرکت مکانیکی کالسکه، تنظیم دقیق حساسیت میکروسوییچ با تلرانس ۰.۲ میلی‌متر توسط آچار فیلر و شبیه‌سازی قطعی مدار بدون نیاز به تخریب قطعات است.

جمع‌بندی تحلیلی متخصصان پله برقی لاین

در تحلیل نهایی، میکروسوییچ پارگی زنجیر موتور پله برقی فقط یک قطعه پلاستیکی با چند کنتاکت فلزی نیست؛ بلکه قلب تپنده ایمنی مکانیکی در سیستم‌های جابه‌جایی سنگین است. فیزیک عملکرد این سنسور بر پایه یک اصل مهندسی ساده اما بی‌نقص استوار است: تبدیل هوشمندانه انرژی مکانیکی فنرها به یک قطع الکتریکی آنی و بدون تأخیر.

تیم مهندسی پله برقی لاین بر اساس سال‌ها تجربه در پروژه‌های مختلف تأکید می‌کند که نصب اصولی، تمیزکاری دوره‌ای موتورخانه و کالیبراسیون دقیق این سنسور، خط قرمز ایمنی پله برقی محسوب می‌شود. تعویض به‌موقع زنجیر موتور پیش از رسیدن به درصد کشیدگی بحرانی، بهترین استراتژی برای پیشگیری از درگیری این سیستم حفاظتی و جلوگیری از توقف‌های اضطراری و شوک‌آور برای مسافران است. نگهداری پیشگیرانه همیشه ارزان‌تر و ایمن‌تر از جبران خسارات پس از حادثه است.

سؤالات متداول (FAQ) درباره ایمنی زنجیر درایو پله برقی

۱. چرا میکروسوییچ پارگی زنجیر به صورت کاذب عمل می‌کند و پله برقی متوقف می‌شود؟ دلایل اصلی خطای کاذب شامل لرزش شدید شاسی (که باعث پرش پلاتین می‌شود)، کشیدگی و شل شدن بیش از حد زنجیر موتور پله برقی که به کفشک سنسور شلاق می‌زند، و همچنین کالیبره نبودن فاصله پلانجر میکروسوییچ است.

۲. زنجیر موتور پله برقی هر چند وقت یک‌بار باید از نظر کشیدگی بررسی شود؟ در پله‌برقی‌های با ترافیک بالا (مثل ایستگاه‌های مترو یا مجتمع‌های تجاری بزرگ)، میزان کشش زنجیر و سلامت فیزیکی میکروسوییچ باید در هر دوره از سرویس پله برقی (معمولاً ماهانه) توسط تکنسین متخصص بررسی شود.

۳. آیا در صورت خرابی سنسور، می‌توان آن را از مدار ایمنی خارج (Bypass) کرد (پل زد)؟ به هیچ عنوان. خارج کردن این قطعه از مدار (پل زدن)، یک تخلف مرگبار ایمنی است. اگر زنجیر در حالت جامپر بودنِ سنسور پاره شود، سیستم هیچ دستوری برای فعال کردن ترمزهای مکانیکی دریافت نمی‌کند و سقوط آزاد پله‌ها با وزن مسافران قطعی خواهد بود.
