سنسور میسینگ استپ بالا نامی است که در کار فنی زیاد شنیده میشود، اما اسم رسمی و یکسان این تجهیز در همه برندها نیست. در منابع فنی معمولاً با عبارتهایی مثل Missing Step Device یا Missing Step or Pallet Device روبهرو میشویم. منظور از «بالا» هم بخش بالایی همین سیستم ایمنی است؛ بخشی که کامل بودن توالی استپها را در ناحیه برگشت بالا کنترل میکند.
این سیستم را نباید با سنسور کشش زنجیر، پارگی زنجیر یا Step Sag یکی دانست. میسینگ استپ معمولاً علت خرابی را مشخص نمیکند؛ فقط میفهمد چیزی که باید در توالی عادی استپها دیده شود، در زمان مورد انتظار دیده نشده است. پیدا کردن علت واقعی، مرحله بعدی عیبیابی است.
در بسیاری از پله برقیها، Missing Step هم در ناحیه برگشت بالا و هم پایین کنترل میشود. پس واژه «بالا» بیشتر از هر چیز محل نصب را مشخص میکند: زیر لندینگ بالا و نزدیک جایی که استپهای برگشتی به مجموعه بالایی میرسند.

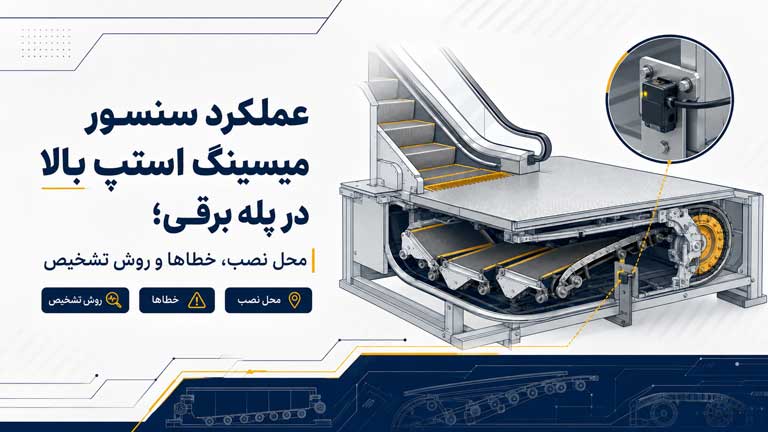

در بیشتر طرحها، سنسور میسینگ استپ بالا داخل تراس و در ایستگاه برگشت بالایی قرار میگیرد؛ زیر صفحات لندینگ و کنار مسیر برگشت استپها. استپها در این قسمت داخل سازه حرکت میکنند و پیش از ورود دوباره به مسیر قابل استفاده مسافر، از محدوده کنترل سنسور عبور میکنند.
دلیل انتخاب این نقطه ساده است: اگر یک استپ در توالی وجود نداشته باشد، بهتر است فاصله ایجادشده زمانی تشخیص داده شود که هنوز زیر لندینگ و داخل سازه است. در این حالت، فرمان توقف میتواند قبل از رسیدن فضای خالی به شانه و محل ورود یا خروج مسافر صادر شود.
این موضوع به طراحی سازنده بستگی دارد. در یک مدل ممکن است سنسور به یک بخش فلزی از مجموعه استپ، محور، پیچ هدف یا مجموعه رولر حساس باشد؛ در مدل دیگر ممکن است کل حضور استپ توسط سنسور نوری کنترل شود. به همین دلیل، نمیتوان برای همه پله برقیها یک محل هدف یا فاصله تنظیم یکسان تعریف کرد.
اگر میخواهید خود استپ، ساختار آن و مدلهای قابل تأمین را جداگانه بررسی کنید، صفحه استپ پله برقی مرجع مرتبط این بخش در سایت است.
در بسیاری از پله برقیهای جدید از سنسورهای بدون تماس استفاده میشود. در حالت عادی، هر بار که استپ یا هدف فلزی مربوط به آن از مقابل سنسور رد میشود، کنترلر یک سیگنال دریافت میکند. تا وقتی استپها پشت سر هم و منظم حرکت میکنند، این سیگنالها هم با الگوی مشخصی تکرار میشوند.
حالا اگر یک استپ واقعاً مفقود باشد، بهشدت از موقعیتش خارج شده باشد یا هدف سنسور در محدوده تشخیص قرار نگیرد، یکی از سیگنالهای مورد انتظار از دست میرود. کنترلر این فاصله غیرعادی در توالی را تشخیص میدهد و براساس منطق ایمنی همان دستگاه، فرمان توقف صادر میکند.
خیر. سیستمهای قدیمی میتوانند کاملاً مکانیکی باشند. در برخی طرحهای مکانیکی، یک رولر یا اهرم دائماً با سطح مشخصی از استپها در تماس است و در صورت ایجاد فضای خالی، اهرم وارد آن فاصله شده و یک میکروسوئیچ ایمنی را تحریک میکند. در مقابل، بسیاری از سیستمهای جدید از سنسور القایی یا نوری و منطق کنترل الکترونیکی استفاده میکنند.
| نوع سیستم | روش تشخیص | مزیت اصلی | نکته سرویس |
|---|---|---|---|
| القایی (Inductive) | تشخیص هدف فلزی هنگام عبور | مقاومت مناسب در برابر نور محیط و آلودگی معمول | فاصله و همراستایی هدف با سنسور بسیار مهم است. |
| فتوالکتریک | قطع یا بازتاب پرتو نوری | امکان کنترل حضور جسم بدون تماس مکانیکی | آلودگی لنز، روغن و گردوغبار میتواند روی تشخیص اثر بگذارد. |
| مکانیکی | حرکت اهرم یا رولر در فضای خالی | ساختار ساده و قابل درک | سایش مکانیکی، فنر، اهرم و میکروسوئیچ باید بررسی شوند. |
سنسور بالا و پایین لزوماً دو تکنولوژی متفاوت نیستند؛ در بعضی مدلها حتی از یک نوع سنسور برای هر دو نقطه استفاده میشود. تفاوت اصلی، محل نصب و ناحیهای است که باید پیش از رسیدن فاصله خالی به آن محافظت شود. یکی در برگشت بالا و دیگری در برگشت پایین قرار دارد.
در حرکت رو به پایین، نقش سنسور بالایی از نظر جلوگیری از ظاهر شدن فاصله خالی در لندینگ بالا مستقیمتر است؛ زیرا استپهای برگشتی به سمت ناحیه بالایی حرکت میکنند. در حرکت رو به بالا، سنسور پایین نقش مشابهی در ناحیه پایین دارد. با این حال، نحوه مانیتور شدن دو ورودی و منطق دقیق توقف به کنترلر و طراحی سازنده بستگی دارد و نباید فرض کرد که یکی از سنسورها در جهت دیگر کاملاً غیرفعال است.
| ویژگی | میسینگ استپ بالا | میسینگ استپ پایین |
|---|---|---|
| محل نصب | ایستگاه برگشت بالا، زیر لندینگ بالایی | ایستگاه برگشت پایین، داخل پیت یا ناحیه برگشت پایین |
| ناحیه حفاظتشده | پیش از ورود فضای خالی به ناحیه بالایی | پیش از ورود فضای خالی به ناحیه پایینی |
| تکنولوژی | وابسته به برند؛ میتواند مشابه سنسور پایین باشد | وابسته به برند؛ میتواند مشابه سنسور بالا باشد |
| تنظیم | مطابق دستورالعمل OEM همان مدل | مطابق دستورالعمل OEM همان مدل |
باند استپ در حالت عادی یک توالی پیوسته ایجاد میکند. اگر یک استپ از مجموعه جدا شود یا بهدلیل خرابی شدید دیگر در موقعیت طبیعی خود قرار نداشته باشد، یک فاصله غیرعادی در این توالی ایجاد میشود. اگر پله برقی بدون تشخیص این وضعیت به حرکت ادامه دهد، این فاصله میتواند به ناحیه لندینگ و شانه برسد؛ جایی که مسافر وارد دستگاه میشود یا از آن خارج میشود.
پس موضوع فقط ثبت یک خطا روی کنترلر نیست. عملکرد Missing Step باید کمک کند پله برقی قبل از رسیدن فضای خالی به ناحیه قابل دسترس مسافر متوقف شود. ارزش ایمنی این سیستم دقیقاً در همین فاصله زمانی بین تشخیص خطا و رسیدن آن به لندینگ است.
خیر. اینجا دقیقاً همان جایی است که عیبیابی اهمیت پیدا میکند. کنترلر میبیند که سیگنال مورد انتظار نرسیده یا الگوی ورودی طبیعی نیست؛ اما از روی همین اتفاق همیشه نمیتوان گفت یک استپ واقعاً مفقود شده است. ایراد خود سنسور، براکت، هدف، کابل یا ورودی کنترلر هم میتواند خطایی شبیه Missing Step ایجاد کند.
برای کسی که فقط توقف دستگاه را میبیند، چند خطای مختلف ممکن است شبیه هم باشند: پله برقی میایستد و دوباره راه نمیافتد. اما برای تکنسین، Missing Step با Step Sag، ایراد کشش زنجیر، Comb Plate یا Upthrust یکسان نیست و هرکدام مسیر بررسی متفاوتی دارند.
| سیستم یا ایراد | چه چیزی را کنترل میکند؟ | سرنخ مهم در تشخیص |
|---|---|---|
| Missing Step | حضور منظم استپ یا هدف مرتبط با آن | نبودن سیگنال مورد انتظار در ناحیه برگشت بالا یا پایین |
| نشست استپ یا Step Sag | افتادگی یا پایین رفتن غیرعادی استپی که هنوز در باند وجود دارد | استپ موجود است اما ارتفاع یا موقعیت آن طبیعی نیست. |
| Step Chain Tension / Broken Chain | وضعیت کشش یا جابهجایی مجموعه زنجیر | ایراد در مکانیزم کشش یا پیوستگی زنجیر، نه صرفاً حضور استپ |
| Comb Plate Safety | فشار یا گیرکردن جسم در ناحیه شانه | خطا در خود ناحیه ورود یا خروج و مجموعه شانه رخ میدهد. |
| Step Upthrust | بالا آمدن غیرعادی استپ از مسیر طراحیشده | جابهجایی عمودی استپ، معمولاً در ناحیه منحنی یا انتقالی |
برای شناخت بهتر خود مجموعه زنجیر و رولر، مقاله زنجیر استپ چین و رولر پله برقی را مطالعه کنید. همچنین برای دیدن ارتباط سنسورها با تابلو فرمان و مدارهای حفاظتی، راهنمای سرویس قطعات برقی پله برقی مکمل این مطلب است.
در این خطا، تعویض سنسور نباید نقطه شروع باشد. اول باید مطمئن شد باند استپ کامل است و خود استپ، محور یا رولر مشکلی ندارد. اگر از نظر مکانیکی وضعیت طبیعی بود، آنوقت نوبت بررسی سنسور، براکت، هدف، سیمکشی و ورودی کنترلر است.
اگر بدنه سنسور آسیب دیده باشد، خروجی الکتریکی پایدار نباشد، کابل داخلی قطعووصل شود، سطح سنسور ضربه خورده باشد یا مشخص شود مدل نصبشده با مشخصات کنترلر سازگار نیست، تنظیم مجدد راهحل اصلی نیست و قطعه باید مطابق مشخصات فنی همان پله برقی بررسی و در صورت نیاز تعویض شود.
در استانداردهای اصلی طراحی پله برقی مانند EN 115-1 و ISO 8103-1، عملکردی با عنوان Missing Step or Pallet Device برای تشخیص نبودن استپ یا پالت در نظر گرفته شده است. هدف مشترک این الزامات، تشخیص وضعیت در ناحیه برگشت و توقف دستگاه پیش از آن است که فضای ناشی از استپ مفقود وارد بخش قابل دسترس مسافر شود.
در کدهای آمریکای شمالی نیز Missing Step Device بهعنوان یک عملکرد حفاظتی مستقل مطرح میشود. با این حال، جزئیات اجرای مدار، نحوه ریست، محل دقیق سنسور و روش آزمون باید براساس ویرایش استاندارد مورد استفاده، مقررات محلی و مستندات سازنده همان دستگاه بررسی شود.
اگر کنترلر خطای Missing Step ثبت کرده و خطا بعد از ریست دوباره برمیگردد، استفاده عمومی از دستگاه تا زمان بررسی فنی کار درستی نیست. ممکن است مشکل فقط از تنظیم سنسور باشد، اما همین ورودی برای تشخیص نبودن واقعی استپ هم استفاده میشود؛ بنابراین نمیتوان از ابتدا فرض کرد با یک خرابی ساده سنسور طرف هستیم.
در بازدید فنی، بهتر است بررسی از خود استپ و مسیر شروع شود و بعد به سنسور و مدار برسد. اگر مدیر ساختمان هستید، قبل از اعزام تکنسین چند مورد را یادداشت کنید: دستگاه در چه جهتی حرکت میکرد، خطا تکرار میشود یا نه، چه کدی روی کنترلر دیده شده و آیا قبل از توقف صدای غیرعادی شنیده شده است. همین اطلاعات ساده میتواند زمان عیبیابی را کوتاهتر کند.
برای بررسی دورهای این نوع تجهیزات، میتوانید راهنمای سرویس پله برقی در تهران را ببینید یا برای اعلام خرابی از صفحه ثبت درخواست استفاده کنید.
خیر. Missing Step حضور استپ یا هدف مرتبط با آن را کنترل میکند، در حالی که سیستم پارگی یا کشش زنجیر به تغییر مکان یا وضعیت مکانیکی مجموعه زنجیر واکنش نشان میدهد. این دو ممکن است در یک خرابی بزرگ همزمان فعال شوند، اما عملکرد یکسانی ندارند.
بله، در بسیاری از طراحیها اگر کنترلر ورودی Missing Step را معتبر نداند یا خطای آن قفل شده باشد، دستگاه اجازه راهاندازی عادی نمیدهد. رفتار دقیق به برند و منطق کنترلر بستگی دارد.
در بسیاری از مدلها موقعیت و فاصله سنسور نسبت به هدف قابل تنظیم است، اما مقدار مجاز باید از مستندات همان برند و مدل گرفته شود. عدد عمومی برای همه پله برقیها وجود ندارد.
شل بودن براکت، فاصله مرزی سنسور، خرابی یک هدف مشخص، لرزش، آلودگی یا قطعی لحظهای کابل میتواند باعث شود خطا فقط در بعضی سیکلها ظاهر شود. تکرار خطا در یک نقطه مشخص از باند استپ سرنخ مهمی برای عیبیابی است.
نه لزوماً، اما در بعضی خانوادههای پله برقی هر دو موقعیت از سنسور مشابه یا حتی شماره قطعه یکسان استفاده میکنند. تصمیم نهایی باید با نقشه و کاتالوگ همان دستگاه انجام شود.
سنسور میسینگ استپ بالا در پله برقی برای یک کار مشخص ساخته شده است: کنترل اینکه توالی استپها در ناحیه برگشت بالا کامل باشد. در بسیاری از سیستمهای جدید این کنترل با سنسور بدون تماس و ورودی کنترلر انجام میشود و در بعضی مدلهای قدیمیتر، مکانیزمهای مکانیکی همین وظیفه را بر عهده دارند.
وقتی این خطا ثبت میشود، نباید مستقیم سراغ تعویض سنسور رفت. استپ، هدف سنسور، براکت، فاصله، کابل و ورودی کنترلر همه در یک مسیر قرار دارند و ایراد هرکدام میتواند نتیجه مشابهی بسازد. تنظیم هم باید براساس مستندات همان برند و مدل انجام شود، نه یک عدد عمومی که برای همه دستگاهها تکرار شود.
در بازدیدهای فنی پله برقی لاین نیز منطق بررسی همین است: ابتدا مشخص شود خطا از خود باند استپ میآید یا از مسیر تشخیص؛ بعد درباره تنظیم، تعمیر یا تعویض قطعه تصمیم گرفته شود.
یادداشت فنی: این مقاله بر پایه منابع فنی مرتبط با Missing Step Detection، مستندات سازندگان، استانداردهای بینالمللی و پتنتهای مهندسی تهیه شده است. جزئیات اجرایی مانند فاصله سنسور، شماره ترمینال، ولتاژ و روش تست باید همیشه از مستندات OEM همان مدل استخراج شود.
