عملکرد پله برقی فقط به چرخیدن پلهها محدود نمیشود. این فرایند حاصل هماهنگی سه بخش اصلی است: تولید نیروی مکانیکی، انتقال کنترلشده آن به استپها و نظارت مداوم بر حرکت و ایمنی دستگاه.
برای شناخت دقیق مکانیزم، باید مسیر نیرو را از لحظه ورود برق تا حرکت استپها دنبال کنیم. در این مسیر، موتور، گیربکس، مجموعه درایو، زنجیر استپ، ریلها، هندریل و سامانه کنترل هرکدام وظیفه مشخصی دارند.
انرژی الکتریکی از مسیر تجهیزات حفاظتی و تابلو فرمان به موتور میرسد. تابلو فرمان وضعیت کلیدها، مدارهای ایمنی و شرایط آمادهبهکار دستگاه را بررسی میکند. فقط زمانی که مدارهای حفاظتی در وضعیت مجاز باشند، فرمان حرکت صادر میشود.
در بعضی پله برقیها دستگاه بهصورت پیوسته کار میکند. در برخی مدلهای دارای حالت آمادهباش، حسگر حضور مسافر میتواند دستگاه را از توقف یا سرعت کاهشیافته به شرایط کاری تعریفشده منتقل کند.

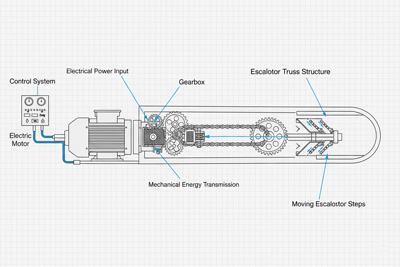

موتور الکتریکی انرژی برق را به حرکت دورانی تبدیل میکند. توان موتور باید متناسب با ارتفاع جابهجایی، ظرفیت، وزن مجموعه متحرک، تعداد مسافر و شرایط بهرهبرداری انتخاب شود.
وظیفه موتور فقط ایجاد حرکت نیست؛ باید بتواند در زمان شروع، حرکت یکنواختی ایجاد کند و در طول کار نیز گشتاور کافی را در اختیار سیستم انتقال قدرت قرار دهد.

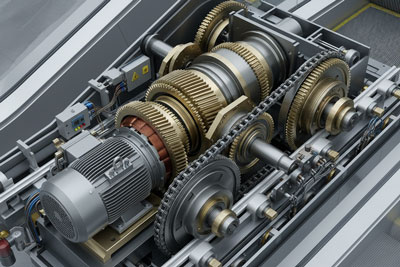

سرعت دوران موتور برای حرکت مستقیم استپها مناسب نیست. گیربکس سرعت را کاهش میدهد و گشتاور قابل استفادهتری در اختیار محور محرک قرار میدهد. خروجی گیربکس سپس به مجموعه درایو و چرخ زنجیر اصلی منتقل میشود.
پس از خروج نیرو از گیربکس، چرخ زنجیر اصلی به حرکت درمیآید. زنجیرهای استپ در دو طرف مسیر قرار دارند و استپها را با فاصله مشخص به یکدیگر متصل میکنند. حرکت هماهنگ دو زنجیر باعث میشود استپها بدون پیچش یا انحراف در مسیر حرکت کنند.
کیفیت تنظیم کشش زنجیر، همراستایی محورهای محرک و وضعیت چرخهای استپ بر نرمی حرکت اثر مستقیم دارد. وجود اختلاف در این بخشها میتواند باعث لرزش، صدا یا افزایش استهلاک شود؛ اما تشخیص و رفع این موارد موضوع مقالههای تخصصی تعمیر و سرویس است.
استپها در تمام مسیر شکل یکسانی دارند، اما هندسه ریلهای راهنما باعث میشود وضعیت ظاهری آنها تغییر کند. در بخش شیب، فاصله عمودی چرخهای جلو و عقب هر استپ افزایش مییابد و سطحهای متوالی به شکل پله دیده میشوند.
در نزدیکی ورودی و خروجی، مسیر ریلها بهگونهای طراحی میشود که استپها به حالت تقریباً همسطح برسند. این بخش زمان کافی برای سوارشدن یا پیادهشدن کاربر فراهم میکند و سپس استپها وارد مسیر برگشت زیر سازه میشوند.
زنجیر استپ یک حلقه بسته تشکیل میدهد. استپها در مسیر قابل مشاهده، کاربر را جابهجا میکنند و پس از عبور از ناحیه انتهایی، در بخش زیرین سازه به مسیر برگشت وارد میشوند. این چرخه تا زمانی که دستگاه در حال کار است ادامه دارد.
چرخها و ریلهای برگشت باید حرکت استپها را در زیر سازه نیز هدایت کنند. هرگونه ناهماهنگی در مسیر برگشت میتواند روی صدای دستگاه، مقاومت حرکتی و بار واردشده به موتور اثر بگذارد.
هندریل از طریق مجموعه محرک مخصوص خود حرکت میکند. این مجموعه نیرو را از سیستم اصلی دریافت کرده و نوار هندریل را در طول بالاستراد به گردش درمیآورد.
سرعت هندریل باید با سرعت استپها هماهنگ باشد تا کاربر هنگام گرفتن دستگیره احساس کشیدگی یا عقبماندن نکند. سامانههای کنترلی و تجهیزات پایش، اختلاف غیرعادی میان حرکت هندریل و استپها را بررسی میکنند.

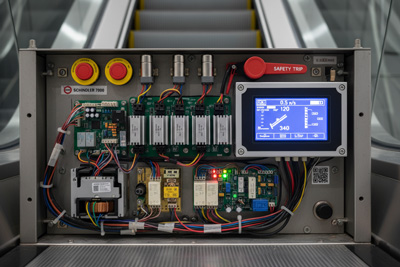

تابلو فرمان مرکز تصمیمگیری الکتریکی دستگاه است. این بخش فرمانهای شروع، توقف، جهت حرکت و وضعیت مدارهای حفاظتی را مدیریت میکند.
در سیستمهای مجهز به اینورتر، راهاندازی و توقف میتواند نرمتر انجام شود. همچنین در مدلهای دارای حالت صرفهجویی انرژی، اینورتر میتواند دستگاه را از حالت توقف یا سرعت کاهشیافته به سرعت کاری تعیینشده منتقل کند. هدف این کنترل، حرکت پایدار و کاهش ضربه مکانیکی است؛ نه افزایش نامحدود سرعت در زمان شلوغی.
عملکرد ایمن پله برقی به یک زنجیره حفاظتی وابسته است. این زنجیره میتواند وضعیت بخشهایی مانند حرکت استپ، زنجیر، سرعت دستگاه، هندریل، ترمز و نقاط حساس ورودی و خروجی را پایش کند.
در صورت دریافت فرمان توقف یا تشخیص وضعیت غیرمجاز، برق محرک قطع و ترمز وارد عمل میشود. توقف باید کنترلشده باشد تا از ادامه حرکت ناخواسته جلوگیری شود.
هدف این مقاله آموزش مکانیزم است، نه ارائه دستور تعمیر. بااینحال، ناهماهنگی در چند بخش میتواند حرکت طبیعی دستگاه را مختل کند:
بررسی این موارد باید توسط نیروی متخصص و در چارچوب برنامه نگهداری انجام شود. برای جزئیات اجرایی، به مقاله سرویس و نگهداری پله برقی مراجعه کنید.
مکانیزم عملکرد پله برقی از یک مسیر مشخص پیروی میکند: برق وارد سامانه میشود، موتور آن را به حرکت دورانی تبدیل میکند، گیربکس و درایو گشتاور را به زنجیر استپ میرسانند و ریلها شکل و مسیر حرکت پلهها را تعیین میکنند. هندریل، تابلو فرمان، ترمز و تجهیزات حفاظتی نیز این چرخه را هماهنگ و ایمن نگه میدارند.
برای معرفی نام و وظیفه هر قطعه، مقاله اجزای اصلی پله برقی مرجع کاملتری است.
