تصور کنید پلهبرقی پروژه شما در شلوغترین ساعت روز، درست زمانی که دهها مسافر روی آن ایستادهاند، به دلیل ورود یک نفر از سمت اشتباه، ناگهان رفتار پیشبینینشدهای نشان دهد. یا بدتر از آن، به دلیل تشخیص ندادن مسافر، استارت ناگهانی بخورد و باعث از دست رفتن تعادل و سقوط زنجیرهای افراد گردد. این یک سناریوی هالیوودی نیست؛ این دقیقاً تاوانِ سنگینِ نادیده گرفتن دو قطعه کوچک اما بهشدت حیاتی است: سنسورهای تشخیص مسافر و فتوسلها.
بسیاری از کارفرمایان و - فکر میکنند پلهبرقی فقط ترکیبی از یک موتور قدرتمند و چند استپ فلزی است، اما مغز متفکر و نگهبان بیدارِ این سیستم، سنسورهای جهت موافق و مخالف هستند. در این مقاله تخصصی از «پله برقی لاین»، قرار نیست با کاتالوگخوانی و اصطلاحات خشکِ مهندسی خسته شوید. ما عملکرد این سنسورها و چشمیهای نوری را کالبدشکافی میکنیم تا دقیقاً بدانید این قطعات چگونه نهتنها امنیت جانی مسافران را تضمین میکنند، بلکه جلوی استهلاک زودهنگام و خسارتهای میلیاردی به تجهیزات شما را میگیرند.
در گذشته، پلهبرقیها ماشینهای مکانیکیِ بیاحساسی بودند که از صبح تا شب، حتی اگر یک نفر هم در مجتمع حضور نداشت، با تمام توان کار میکردند. نتیجه این سیستم سنتی چیزی جز قبضهای سنگین برق و استهلاک شدید موتور و گیربکس نبود. اما در سیستمهای مدرن، سنسور تشخیص مسافر پلهبرقی دقیقاً نقش کلید بیداری و هوش مصنوعیِ این غولهای فلزی را بازی میکند.
این سنسورها (که معمولاً ترکیبی از رادارهای مایکروویو یا چشمیهای نوری پیشرفته هستند)، درست در نقطه صفرِ ورودی و خروجی دستگاه کمین کردهاند. بسته به طراحی و تکنولوژی به کار رفته (مانند استانداردهای روز اروپا که در شرکتهای معتبری چون پلهبرقی لاین پیادهسازی میشود)، این سنسورها ممکن است روی پایههای جداگانه پیش از ورود (پستها)، روی پنلهای کناری (اسکرت)، و یا به شکل مخفی در بخش ورودی نوار دستگیره (هندریل) نصب شده باشند.
وظیفه اصلی آنها چیست؟ ایجاد یک منطقه حفاظتی و نظارتیِ نامرئی. به محض اینکه مسافر وارد این حریم میشود، سنسور سیگنالی آنی به تابلو فرمان میفرستد. پلهبرقی که تا آن لحظه در حالت استندبای (Sleep Mode) یا حرکت بسیار کند (خزشی) قرار داشت، کاملاً نرم و بدون لرزش استارت خورده و به سرعتِ استاندارد خود میرسد. در واقع، این قطعه کوچک کاری میکند که شما فقط زمانی هزینه استهلاک و انرژی را پرداخت کنید که واقعاً مسافری در حال جابهجایی باشد.
اما بیدار کردن دستگاه، سادهترین وظیفه آنهاست؛ شاهکار اصلی این سنسورها زمانی رخ میدهد که پای «جهت حرکت» به میان میآید.
تا اینجا فهمیدیم که سنسورها پله برقی را از خواب بیدار میکنند. اما شاهکار مهندسیِ تابلو فرمان و این سنسورها زمانی به چشم میآید که پای «جهت حرکت» به میان کشیده میشود. سیستم هوشمند پله برقی باید در کسری از ثانیه تصمیم بگیرد که آیا مسافر از مسیر درستی وارد شده است یا خیر. اینجاست که سیستم به دو بخش حیاتی تقسیم میشود:
این سنسور، همان میزبانِ خوشآمدگویِ پله برقی شماست. زمانی که دستگاه در حالت استندبای (توقف یا حرکت بسیار کُند) قرار دارد، سنسور جهت موافق در قسمت ورودیِ پله برقی، منتظر اولین قدمهای مسافر است. به محض قطع شدن پرتوهای نامرئیِ این سنسور یا تشخیص حرکت توسط رادار، یک سیگنال تایید به تابلو فرمان ارسال میشود.
نتیجه چیست؟ پله برقی با یک شیب ملایم و کاملاً ایمن (بدون تکانهای ناگهانی که باعث بر هم خوردن تعادل افراد شود) استارت میخورد و به سرعت نامی خود میرسد. این عملکرد هوشمندانه نهتنها مصرف برق پروژه را به شدت کاهش میدهد، بلکه عمر مفید قطعات مکانیکی گرانقیمت (مثل زنجیر اصلی و گیربکس) را بهطور چشمگیری بالا میبرد.
اگر سنسور موافق را میزبان در نظر بگیریم، سنسور جهت مخالف، بادیگاردِ بیرحم و آمادهبهکارِ پله برقی است! فرض کنید پله برقی به سمت بالا در حرکت است و ناگهان شخصی تصمیم میگیرد از بالا به سمت پایین (یعنی خلاف جهت حرکت دستگاه) وارد شود. یا کودکی در حال بازی، سعی میکند از مسیر خروجی وارد دستگاه شود. این دقیقاً همان لحظهای است که فاجعه رخ میدهد.
در این ثانیههای دلهرهآور، سنسور جهت مخالف وارد عمل میشود. این سنسور که در قسمت خروجی نصب شده است، بلافاصله ورود غیرمجاز را تشخیص داده و فرمان توقف اضطراری، پخش بوق هشدار یا قفل شدن سیستم را به تابلو فرمان صادر میکند. در سیستمهای پیشرفتهتر (مانند تکنولوژیهایی که در برندهای معتبر آلمانی مثل لاین لیفت میبینیم)، این سنسورها در کنار سایر سیستمهای ایمنی، از حرکت معکوس و ناخواسته پله برقی نیز جلوگیری میکنند. این مکانیزم، جلوی پدیده وحشتناکِ «سقوط دومینووار مسافران» را میگیرد و شما را از درگیریهای سنگین حقوقی و پرداخت دیههای میلیاردی نجات میدهد.

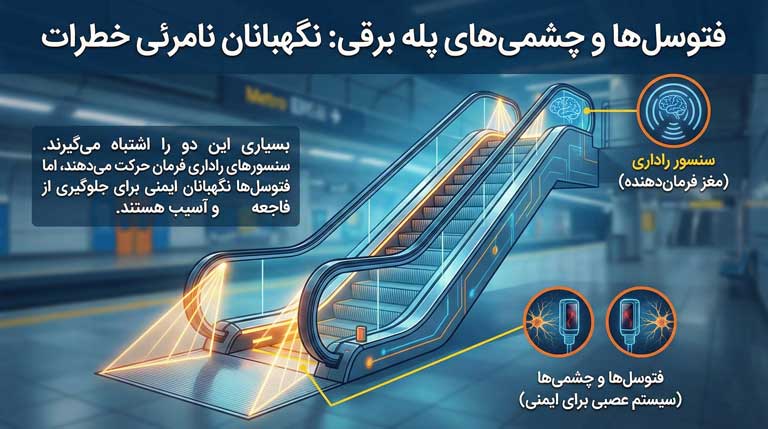

بسیاری از کارفرمایان و - این دو قطعه را با هم اشتباه میگیرند و فکر میکنند سنسور راداریِ بالای پله برقی همان کاری را میکند که چشمیهای پایین دستگاه انجام میدهند. این یک اشتباه فنی و البته مهلک است. اگر سنسورهای تشخیص مسافر را «مغزِ فرماندهنده» برای حرکت بدانیم، فتوسلها (Photocells) و چشمیهای نوری، «سیستم عصبی» پله برقی برای فرار از فاجعه و آسیب هستند.
سنسور تشخیص مسافر (همانطور که در بخش قبل کالبدشکافی کردیم) حضور فرد و جهت حرکت او را بررسی میکند تا دستگاه استارت بخورد یا خطای ورود ممنوع بدهد. اما فتوسلها اصلاً کاری به روشن و خاموش کردنِ روزمره دستگاه ندارند!
آنها در نقاط کور و بهشدت خطرناک پله برقی نصب میشوند تا در صورت گیر کردن اجسام، لباس یا اعضای بدن مسافران، در کسری از ثانیه مدار ایمنی را قطع کرده و ترمزها را فعال کنند. یک - حرفهای بهخوبی میداند که اگر سنسور جهت خراب شود، شاید فقط دستگاه دائماً روشن بماند و مصرف برق بالا برود، اما اگر فتوسل از کار بیفتد، پای گیر کردن کفش مسافر، قطع عضو و تیتر یکِ حوادث شدن در میان است.
فتوسلها دقیقاً در کجا کمین کردهاند تا جلوی این فجایع را بگیرند؟ در سیستمهای استاندارد و ایمن، سه نقطه حساس با این چشمیها محافظت میشوند:
۱. فتوسلهای ورودی دستگیره (هندریل): پایینترین قسمت پله برقی، جایی که نوار دستگیره لاستیکی وارد قاب بدنه میشود. اگر انگشت دست یک کودک بازیگوش یا لبه آستین مسافری به داخل این شیار کشیده شود، چشمی بلافاصله متوجه مانع شده و پله برقی را درجا میخکوب میکند.
۲. فتوسلهای شانه (کامب پلیت): خطرناکترین نقطه پله برقی، دقیقاً همان جایی است که پلههای متحرک به زیر صفحه شانه (کامب) ثابت میروند تا ناپدید شوند. گیر کردن بند کفش، لباسهای بلند یا چرخهای کالسکه در این نقطه یک کابوس واقعی است. فتوسلهای نصبشده در این ناحیه، با کوچکترین تشخیصِ شیء اضافه یا تغییر غیرعادی، مدار ایمنی را پاره کرده و سیستم را متوقف میکنند.
۳. فتوسلهای دیواره کناری (اسکرت): فاصله میلیمتری بین پله متحرک و دیواره ثابت کناری، بهشدت مستعدِ کشیدن و گیر کردن کنارههای کفش است. چشمیهای این بخش (در کنار برسهای ایمنی) تضمین میکنند که هیچ شیء خارجی نتواند وارد این درز خطرناک شود.
سرمایهگذاری روی قطعات استاندارد در این بخش (مثل سیستمهای پیشرفتهای که در برندهای معتبر آلمانی دیده میشود)، یک هزینه اضافه برای پروژه نیست، بلکه خرید یک بیمهنامه قطعی برای حفظ اعتبار و آرامش شماست.
سنسورهای تشخیص مسافر و فتوسلها، با تمام هوشمندی و تکنولوژی پیشرفتهای که دارند، به شدت در برابر عوامل محیطی حساس هستند. یک - یا پیمانکارِ باتجربه میداند که رها کردن این قطعات به حال خود، دقیقاً مثل این است که با چشمبند در یک اتوبان شلوغ رانندگی کنید! اما چه عواملی باعث میشوند این نگهبانان نامرئی از کار بیفتند و چه فاجعهای در انتظار پله برقیِ رها شده است؟
بیشترین آمار خرابی در سنسورهای نوری و فتوسلها، نه به خاطر سوختن قطعه، بلکه به دلیل کثیفیِ ساده است. تجمع گرد و خاک، چسبیدن یک تکه آدامس، یا گیر کردن زبالههای ریز روی لنزِ چشمیها باعث میشود سنسور به اشتباه تصور کند یک مسافر یا مانع دائماً در مسیر قرار دارد. نتیجه؟ پله برقی یا بیوقفه کار میکند (که به معنای استهلاک شدید موتور و قبض برق نجومی است) و یا به دلیل تشخیص مانعِ فرضی، کلاً قفل شده و استارت نمیخورد.
برخورد چرخدستیهای خرید، چمدانهای سنگین یا حتی ضربه عمدیِ افراد به پنلهای کناری (اسکرت) و پایههای ورودی، میتواند زاویه لیزر یا امواج مادون قرمزِ سنسور را حتی در حد چند میلیمتر جابهجا کند. وقتی فرستنده نتواند سیگنال را دقیقاً به گیرنده بتاباند، مدار قطع میشود. در این حالت، سنسور جهت مخالف ممکن است نتواند ورود اشتباه را تشخیص دهد و مسیر برای وقوع حوادث ناگوار باز میشود.
هیچ قطعه الکترونیکیای تا ابد کار نمیکند. نوسانات برق ساختمان، رطوبت محیط و کارکرد مداوم در طول سالها، حساسیت سنسورها را کاهش میدهد. اگر سیستم به درستی سرویس نشود، ممکن است سنسور تشخیص مسافر با تاخیر عمل کند؛ یعنی مسافر روی پله برقی قدم میگذارد، اما دستگاه با چند ثانیه تاخیر و به صورت ناگهانی (با یک تکان شدید) استارت میخورد که این تکان میتواند باعث از دست رفتن تعادل و زمین خوردن افراد شود.
یک هشدار جدی: نادیده گرفتن خطاهای مکرر چشمیها در تابلو فرمان، صرفاً یک «ایراد جزئی» نیست. وقتی یک فتوسلِ ایمنی خراب میشود و تکنسینهای غیرحرفهای برای فرار از دردسر تعمیر، مدار آن را در تابلو فرمان «پل» (Bypass) میکنند (یعنی آن را از مدار خارج میکنند تا دستگاه کار کند)، عملاً پله برقی را به یک چرخگوشتِ بیاحساس تبدیل کردهاند! در این حالت اگر لباس یا کفش کسی در شانه پله برقی گیر کند، دستگاه دیگر متوقف نمیشود و موتور با تمام قدرت به کشیدن ادامه میدهد.
به عنوان یک کارفرما یا -، قرار نیست آچار به دست بگیرید و کدهای تابلو فرمان را بازنویسی کنید! اما برای اینکه مچِ پیمانکارهای غیرحرفهای را بگیرید و از سلامت دستگاه مطمئن شوید، باید یک نظارت پایهای داشته باشید. سه اقدام حیاتی که باید در تقویم نگهداری مجتمع شما تیک بخورد عبارتند از:
۱. نظافت اصولی: تمیز کردن دورهای شیشه چشمیها و سنسورهای راداری با دستمالهای مخصوص (بدون استفاده از مواد شیمیایی خورنده که لنز را مات میکنند).
۲. تست فیزیکیِ هفتگی: در ساعات خلوت، یک بار به صورت عمدی از جهت مخالف وارد دستگاه شوید تا مطمئن شوید سنسور جهت مخالف و بوق هشدار به درستی عمل میکنند.
۳. بررسی لاگ خطاها: درخواست از تکنسین برای چک کردن تاریخچه خطاهای ثبتشده در تابلو فرمان (کدهای مربوط به قطعی مدار فتوسل).
اگر پله برقی مجتمع شما از نسلهای قدیمی است که دائماً روشن میماند، یا سنسورهای آن آنقدر فرسوده شدهاند که هر روز خطای کاذب میدهند، زمان آن رسیده که دیدگاهتان را تغییر دهید. ارتقاء تابلو فرمان و نصب سیستمهای سنسوریک هوشمند و فتوسلهای مدرن، یک «هزینه اضافه» نیست.
وقتی شما سیستم خود را با استانداردهای روز اروپا (مانند تکنولوژیهای به کار رفته در سیستمهای آلمانی لاین لیفت) اورهال میکنید، در واقع در حال خریدِ طول عمر بیشتر برای موتور، کاهش شدید قبض برق مجتمع و از همه مهمتر، تضمین امنیت صددرصدی مسافران هستید. این ارتقاء، بازگشت سرمایه سریعی دارد و شما را از دردسرهای تعمیرات مداوم نجات میدهد.
سنسورهای تشخیص مسافر و فتوسلها، مرز باریکِ بین یک حرکت نرم و ایمن، و یک فاجعه پرهزینه هستند. دستکاری این قطعات توسط افراد بیتجربه یا نادیده گرفتن خطاهای آنها، قماری است که در نهایت با جان مسافران و سرمایه شما بازی میکند.
اگر پله برقی مجتمع شما رفتارهای عجیب و پیشبینینشدهای دارد، استارتهای ناگهانی میخورد، یا مدتهاست سنسورهای آن به صورت تخصصی کالیبره و تست نشدهاند، تیم مهندسی پله برقی لاین (زیرمجموعه تخصصی الماس ویستا جاوید) آماده است. ما با سالها تجربه در نصب، اورهال و نگهداری تجهیزات، سیستم شما را دقیقاً مطابق با استانداردهای ایمنی روز دنیا بررسی و ایمنسازی میکنیم. همین حالا برای مشاوره و درخواست بازدید فنی با کارشناسان ما تماس بگیرید.
آیا اخیراً پله برقی پروژهتان بدون دلیل متوقف میشود، استارتهای ناگهانی دارد یا سنسورهایش مدام خطا میدهند؟ اینها اولین زنگ خطرهای یک فاجعه هستند. قبل از اینکه یک خطای ساده به خسارت میلیاردی یا حوادث جانی تبدیل شود، سیستم خود را ایمن کنید. همین حالا برای درخواست بازدید فنی و عیبیابی تخصصی توسط مهندسان ارشد «پله برقی لاین» با ما تماس بگیرید.
