وقتی از مسیر هندریل صدای جیرجیر، خرخر یا اصطکاک شنیده میشود، اولین قطعهای که ممکن است به آن شک کنیم رولر است؛ اما صدا بهتنهایی برای چنین تشخیصی کافی نیست. خرابی Guide، بههم خوردن Tracking، ایراد خود هندریل یا حتی مجموعه محرک میتواند علامتی بسیار شبیه به خرابی رولر ایجاد کند.
علائم خرابی رولر هندریل پله برقی زمانی ارزش تشخیصی پیدا میکنند که چند نشانه کنار هم دیده شوند؛ نحوه چرخش رولر، لقی بلبرینگ، آثار تماس، الگوی سایش هندریل و محل دقیق تولید صدا. هدف این مقاله نیز همین است: پیش از تعویض قطعه، مشخص کنیم چه زمانی واقعاً باید به Roller یا Bearing شک کرد.
اگر هدف آشنایی با خود قطعه و نمونه موجود در فروشگاه است، صفحه رولر هدایت هندریل پله برقی مسیر تجاری این موضوع در سایت است؛ این مقاله صرفاً روی خرابی، بازرسی و عیبیابی تمرکز دارد.

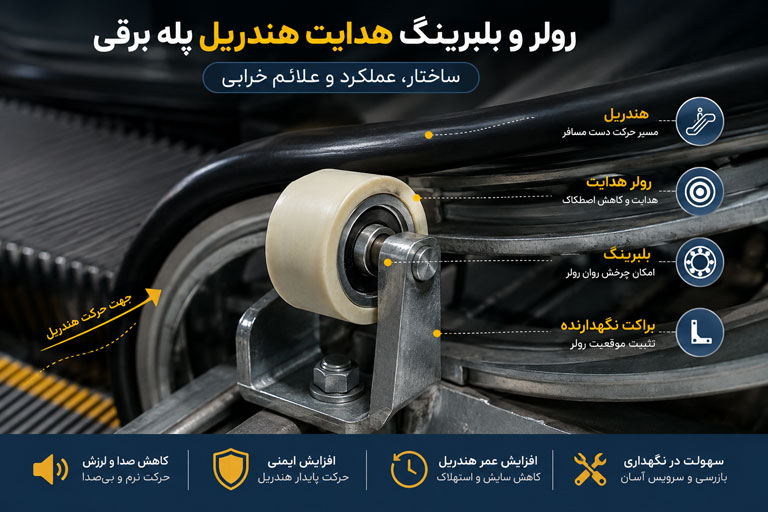

هندریل در یک مسیر بسته حرکت میکند و در طول این مسیر باید از بخشهای مستقیم، قوسها و مسیر برگشت عبور کند. در نقاط مختلف این مسیر از ترکیبی از Guideهای ثابت و Rollerهای متحرک استفاده میشود تا هندریل با مقاومت کمتر و با مسیر کنترلشده حرکت کند.
رولر هدایت یا پشتیبان در سادهترین تعریف، سطحی غلتان در اختیار هندریل قرار میدهد. هنگامی که Roller آزادانه میچرخد، تماس میان قطعه و هندریل بهجای یک تماس لغزشی پرمقاومت، بیشتر به شکل تماس غلتشی انجام میشود. به همین دلیل سلامت سطح Roller و Bearing داخلی آن روی مقاومت حرکت و رفتار هندریل اثر دارد.
برای هدایت مسیر هندریل و کنترل موقعیت آن در بخشی از مسیر استفاده میشود. محل و طراحی آن بین سازندگان مختلف یکسان نیست.
نقش پشتیبانی از هندریل و کاهش مقاومت حرکت در مسیر برگشت یا سایر نقاط طراحیشده را دارد.
امکان چرخش روان Roller حول محور را فراهم میکند. سایش، آلودگی یا آسیب داخلی Bearing میتواند چرخش Roller را سخت یا نامنظم کند.
موقعیت Roller را نسبت به مسیر هندریل نگه میدارد. کجی یا جابهجایی براکت میتواند Alignment رولر را تغییر دهد.
یکی از دلایل خطا در عیبیابی هندریل این است که تمام Rollerهای داخل سیستم با یک عنوان توصیف میشوند. در حالی که وظیفه Roller هدایت با Pressure Roller مجموعه Drive یکسان نیست.
| قطعه | وظیفه اصلی | ارتباط با این مقاله | نکته تشخیصی |
|---|---|---|---|
| Guide Roller | هدایت هندریل در مسیر | موضوع اصلی | Alignment و وضعیت Bearing اهمیت دارد |
| Support Roller | پشتیبانی و کاهش مقاومت مسیر | موضوع اصلی | گیرپاژ آن میتواند Drag ایجاد کند |
| Roller Bow | هدایت هندریل در بعضی قوسها | بسته به طراحی دستگاه | چند Roller ممکن است بهصورت یک مجموعه عمل کنند |
| Pressure Roller | حفظ تماس مؤثر هندریل با Drive | فقط تشخیص افتراقی | خرابی آن ممکن است Slip ایجاد کند |
| Drive Wheel | انتقال نیروی حرکت به هندریل | خارج از Scope | موضوع مقاله مستقل مجموعه محرک است |
اگر علامت اصلی دستگاه لغزش یا مشکل در انتقال نیرو باشد، باید علاوه بر Rollerهای مسیر، وضعیت فلکه محرک هندریل و Pressure Rollerها نیز بررسی شود. افزایش کشش بدون تشخیص این تفاوت، ممکن است علامت را موقتاً پنهان کند ولی علت اصلی را باقی بگذارد.
خرابی Bearing همیشه به شکل قفل شدن کامل شروع نمیشود. بسیاری از آسیبها ابتدا با افزایش صدا، تغییر کیفیت چرخش یا ایجاد لقی خود را نشان میدهند و در صورت ادامه کار میتوانند به گیرپاژ یا تخریب سطح Roller منجر شوند.
سطوح داخلی Bearing در طول کار تحت سیکلهای مکرر بارگذاری قرار دارند. با گذشت زمان، کیفیت مسیر غلتش ممکن است کاهش پیدا کند و چرخش از حالت نرم و یکنواخت خارج شود. نتیجه میتواند به شکل صدای زبر، لقی یا مقاومت غیرعادی در چرخش دیده شود.
گردوغبار، ذرات محیطی و آلودگیهای موجود در فضای داخلی پله برقی میتوانند برای مجموعههای مکانیکی مشکل ایجاد کنند. اگر آلودگی به داخل Bearing نفوذ کند، سایش داخلی افزایش پیدا میکند و کیفیت چرخش بهتدریج افت میکند.
در دستگاههایی که در محیطهای مرطوب، نیمهباز یا دارای امکان ورود آب کار میکنند، خوردگی یکی از مواردی است که باید در بررسی Bearing و محور Roller در نظر گرفته شود. آثار زنگزدگی یا تغییر رنگ در اطراف قطعه میتواند سرنخی برای بررسی دقیقتر باشد.
در مرحله شدید خرابی، Bearing ممکن است به حدی آسیب ببیند که Roller دیگر آزادانه نچرخد. در این وضعیت، هندریل روی سطح Roller ثابت یا کمچرخش حرکت میکند و تماس غلتشی به تماس لغزشی تبدیل میشود.
هیچکدام از نشانههای زیر بهتنهایی اثبات نمیکنند که Roller معیوب است؛ اما هرکدام میتواند دلیل خوبی برای قرار دادن Roller و Bearing در مسیر عیبیابی باشد.
اگر صدا فقط در یک نقطه مشخص از مسیر هندریل شنیده شود، Rollerهای همان ناحیه یکی از اولین اجزایی هستند که باید بررسی شوند.
Roller سالم باید متناسب با طراحی خود حرکت روان داشته باشد. گیر، خشکی یا Notchiness میتواند نشانه آسیب داخلی Bearing باشد.
لقی محسوس نسبت به Rollerهای مشابه همان مجموعه میتواند نشاندهنده سایش Bearing، محور یا محل نصب باشد.
صاف شدن بخشی از سطح Roller، ترک، شکستگی یا جداشدگی روکش نشان میدهد خود قطعه دیگر هندسه طبیعی خود را حفظ نکرده است.
سایش یکطرفه روی Roller یا هندریل میتواند سرنخی از Alignment نامناسب، خرابی براکت یا Tracking ضعیف باشد.
گرد لاستیکی تازه، آثار ساییدگی یا تماس براقشده روی یک Guide یا Roller میتواند محل شروع اصطکاک غیرعادی را مشخص کند.
صدا یکی از بهترین سرنخهای اولیه در سرویس است، اما یکی از بدترین ابزارها برای تشخیص قطعی. دو خرابی متفاوت ممکن است صدای بسیار مشابهی ایجاد کنند.
نوع صدا فقط مسیر بررسی را محدود میکند
وقتی Roller سالم است، سطح تماس همراه با حرکت هندریل میچرخد. اما اگر Bearing قفل شود یا Roller نتواند متناسب با حرکت هندریل بچرخد، هندریل مجبور است روی سطح ثابت Roller بلغزد.
در این وضعیت اصطکاک و مقاومت مسیر افزایش پیدا میکند. اگر چنین مقاومتی فقط در یک نقطه وجود داشته باشد ممکن است ابتدا به شکل صدای موضعی یا سایش سطح دیده شود. اگر چند Roller یا بخش قابل توجهی از مسیر دارای مقاومت غیرعادی باشند، اثر آن میتواند در رفتار کلی هندریل نیز ظاهر شود.
اگر یک Roller نسبت به مسیر هندریل زاویه نامناسب داشته باشد، تماس دو طرف Roller و هندریل دیگر متقارن نخواهد بود. این وضعیت میتواند روی یکی از لبهها فشار بیشتری ایجاد کند و به مرور الگوی سایش یکطرفه به وجود بیاورد.
با این حال، دیدن سایش یکطرفه به معنی خراب بودن Roller نیست. مشکل ممکن است از Bracket، Guide، خروجی مجموعه محرک یا Tracking خود هندریل شروع شده باشد.
اگر مشکل اصلی حرکت جانبی و آکس بودن سیستم است، مقاله تنظیم کشش و Tracking هندریل پله برقی مسیر کامل تشخیص Alignment و Tracking را جداگانه بررسی میکند.
بهتر است قبل از تعویض قطعه، عیبیابی از مشاهده رفتار سیستم شروع شود. تغییر چند Roller یا چند نقطه Adjustment بهطور همزمان باعث میشود بعداً مشخص نباشد کدام تغییر واقعاً مشکل را حل کرده است.
همه ایرادهای این بخش با تعویض Roller حل نمیشوند. گاهی خود Roller سالم است اما براکت یا Alignment مجموعه مشکل دارد. در مقابل، بعضی خرابیها ساختاری هستند و Adjustment نمیتواند آنها را برطرف کند.
| وضعیت مشاهدهشده | اقدام اولیه | احتمال تعویض |
|---|---|---|
| براکت خارج از Alignment و Roller سالم | بررسی/تنظیم | معمولاً ابتدا Alignment بررسی میشود |
| آلودگی سطح مسیر | رفع آلودگی | نه لزوماً |
| Bearing گیرپاژ | تعویض محتمل | بالا |
| لقی مکانیکی غیرعادی | ارزیابی تعویض | بالا |
| Flat Spot روی Roller | تعویض | بالا |
| ترک یا جداشدگی سطح Roller | تعویض | بالا |
این یکی از راهحلهایی است که ممکن است در لحظه وسوسهکننده باشد، اما نباید بهعنوان روش عمومی سرویس استفاده شود. طراحی Bearing و نحوه آببندی آن بین Rollerهای مختلف متفاوت است.
اگر Bearing از نوع Sealed باشد، اضافه کردن روغن از بیرون الزاماً به سطح داخلی Bearing نمیرسد. در مقابل، روغن اضافی روی سطح خارجی میتواند گردوغبار و ذرات را جذب کند و محل خرابی را کثیفتر کند.
در طراحیهایی که نقطه روانکاری مشخص دارند نیز نوع روانکار، محل تزریق و دوره سرویس باید از دستورالعمل همان دستگاه گرفته شود.
در چکلیست سرویس پله برقی، بهتر است بررسی Roller فقط با عبارت «سالم» یا «خراب» بسته نشود. ثبت چند مشاهده مشخص کمک میکند در بازدید بعدی متوجه شویم خرابی در حال پیشرفت است یا خیر.
| آیتم کنترل | وضعیت طبیعی | نشانه نیازمند بررسی |
|---|---|---|
| سطح Roller | یکنواخت | Flat Spot، ترک، جداشدگی یا سایش موضعی |
| چرخش Roller | روان | گیر، خشکی یا حرکت نامنظم |
| لقی | عادی | لقی محسوس نسبت به قطعات مشابه |
| براکت و محور | همراستا | کجی، جابهجایی یا شل بودن |
| آثار تماس | طبیعی | سایش یکطرفه یا سطح تازه ساییدهشده |
| گرد لاستیکی | غیرعادی نیست | تجمع تازه در یک نقطه مشخص |
| هندریل | بدون آسیب | ریشریش شدن، آسیب لبه یا سایش موضعی |
| Tracking | پایدار | تمایل دائمی به یک سمت |
| صدا | عادی | صدای تازه و موضعی |
Rollerهای هندریل در مجاورت قطعات متحرک و نقاط گیر افتادن قرار دارند. بعضی از آنها نیز تنها پس از باز کردن پوششهای داخلی دستگاه قابل دسترسی هستند. به همین دلیل، بازرسی مکانیکی مستقیم باید در شرایط ایمن و مطابق دستورالعمل همان پله برقی انجام شود.
اگر برای دسترسی به Roller نیاز به باز کردن Guard یا Decking وجود دارد، ترتیب باز و بسته کردن آن باید مطابق دستورالعمل سازنده باشد. همچنین هیچ Safety Device نباید برای ادامه کار دستگاه بایپس شود.
خیر. Guide، Tracking نامناسب، مجموعه Drive یا حتی آسیب خود هندریل میتوانند صدایی شبیه به Roller معیوب ایجاد کنند. محل صدا و وضعیت مکانیکی Roller باید بررسی شود.
اگر خرابی از Bearing داخلی یا تغییر شکل خود Roller باشد، معمولاً ارزیابی تعویض مطرح میشود. تصمیم نهایی باید با نوع Roller و دستورالعمل سازنده تطبیق داده شود.
قانون واحدی وجود ندارد. بسیاری از Rollerها Bearing آببندیشده دارند و برای روانکاری مجدد طراحی نشدهاند، در حالی که بعضی سیستمها نقاط روانکاری مشخص دارند. Manual همان دستگاه ملاک است.
اگر علت اصلی مانند Alignment نامناسب، Tracking ضعیف، براکت کج یا تماس غیرطبیعی هندریل برطرف نشده باشد، Roller جدید نیز ممکن است دوباره در همان الگوی قبلی ساییده شود.
رولر و بلبرینگ هدایت هندریل قطعات سادهای به نظر میرسند، اما خرابی آنها میتواند رفتار کل مسیر هندریل را تغییر دهد. Bearing گیرپاژ، Roller دارای Flat Spot، لقی غیرعادی یا براکت خارج از Alignment میتواند باعث افزایش مقاومت، صدا و سایش شود.
در مقابل، همین نشانهها ممکن است از Guide، Tracking، Drive یا خود هندریل ناشی شده باشند. بنابراین تشخیص حرفهای از یک علامت شروع میشود، اما با همان علامت تمام نمیشود.
در سرویس پله برقی بهتر است وضعیت Roller، Bearing، Guide و Tracking جداگانه بررسی و ثبت شود. این رویکرد هم جلوی تعویض قطعات سالم را میگیرد و هم احتمال پیدا کردن علت ریشهای خرابیهای تکرارشونده را بیشتر میکند.
اگر در سرویس دستگاه صدای موضعی، سایش، لقی Roller یا حرکت غیرعادی هندریل مشاهده شده است، مشخصات دستگاه و نشانه خرابی را برای بررسی فنی ارسال کنید.
