نصب پله برقی در ساختمانهای جدید، بسیار فراتر از یک انتخاب معماری یا افزودن یک وسیله حملونقل عمودی است. برخلاف تصور اولیه، این سیستم در واقع یک جزء سازهای سنگین و پیچیده با الزامات فنی دقیق است که نادیده گرفتن آن در مراحل اولیه طراحی میتواند به چالشهای اجرایی، دوبارهکاریهای پرهزینه و به خطر افتادن ایمنی و عملکرد بلندمدت ساختمان منجر شود.
موفقیت در یکپارچهسازی این سیستم، نیازمند درک عمیق از بارهای وارده، الزامات فضایی و جزئیات اتصال آن به اسکلت اصلی ساختمان است. این موضوع زمانی اهمیت مییابد که بدانیم فرآیند نصب معمولاً قبل از تکمیل دیوارهای اطراف صورت میگیرد و هرگونه اصلاح در سازه پس از آن، تقریباً غیرممکن خواهد بود.
«بنابراین، همکاری زودهنگام و مستمر میان معمار، مهندس سازه و شرکت تأمینکننده پله برقی، یک انتخاب نیست، بلکه یک ضرورت مطلق است. در حالی که این مقاله به طور تخصصی به جنبههای سازهای میپردازد، شما میتوانید برای آشنایی کامل با صفر تا صد نصب و راهاندازی پلهبرقی به راهنمای جامع ما مراجعه کنید. این متن به عنوان یک راهنمای فنی، اصول کلیدی طراحی سازه را تشریح میکند تا متخصصان صنعت ساختمان را در اتخاذ تصمیمات آگاهانه و اجرای بینقص پروژهها یاری نماید.»
پیش از آنکه مهندس سازه وارد محاسبات پیچیده شود، چارچوب اصلی پروژه در فاز طراحی معماری شکل میگیرد. تصمیمات اولیهای که در این مرحله گرفته میشوند، تأثیر مستقیم و عمیقی بر ابعاد سازه، نحوه توزیع بار، هزینههای اجرایی و موفقیت نهایی نصب پله برقی خواهند داشت. در این بخش، به بررسی این گامهای بنیادین میپردازیم.
یکی از اولین تصمیمات، انتخاب زاویه شیب پله برقی است که به طور استاندارد بین ۳۰ تا ۳۵ درجه متغیر است. این انتخاب یک موازنه دقیق بین بهینهسازی فضا و راحتی کاربر است:
نصب صحیح یک پله برقی نیازمند دو آمادهسازی دقیق در سازه ساختمان است: یک چاله (Pit) در طبقه پایین و یک بازشو (Opening) در سقف طبقه بالا. ابعاد این فضاها مستقیماً به عرض پله بستگی دارد (عرضهای استاندارد ۶۰۰، ۸۰۰ و ۱۰۰۰ میلیمتر هستند).
به عنوان یک راهنمای عملی:
این ابعاد باید با تلرانسهای بسیار کم (معمولاً ۲۰± میلیمتر) در نقشههای سازه اجرا شوند. هرگونه خطا در این مرحله میتواند فرآیند نصب را مختل کرده و به تخریب بتن و اصلاحات سازهای پرهزینه منجر شود.
ایمنی کاربران در گرو تامین فضاهای آزاد کافی در اطراف دستگاه است. مهمترین الزام، حداقل ارتفاع سرگیر (Headroom) است که طبق استاندارد باید از سطح هر پله تا اولین مانع بالای سر (مانند سقف یا تیر) حداقل ۲.۳ متر باشد. این موضوع باید در طراحی سازه سقف و جانمایی تیرها و تأسیسات به دقت لحاظ شود. علاوه بر این، باید فضای کافی در سکوهای ورودی و خروجی (معمولاً بین ۲.۳ تا ۲.۵ متر) برای جلوگیری از تجمع جمعیت و حرکت روان افراد فراهم گردد.
چیدمان پلههای برقی در پلان معماری، نقشی کلیدی در هدایت ترافیک و توزیع بارهای سازهای دارد. متداولترین چیدمانها عبارتاند از:

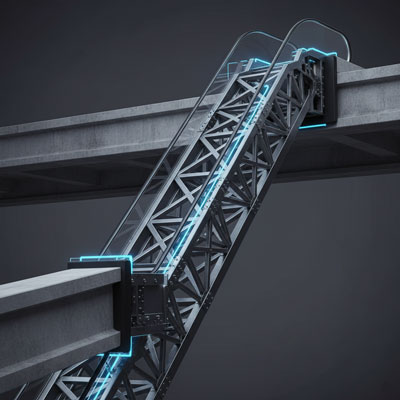

خرپای پله برقی (Truss)، اسکلت فلزی و ستون فقرات اصلی دستگاه است. این سازه عظیم وظیفه تحمل وزن تمام قطعات پله برقی، مکانیزمهای حرکتی و بار زنده ناشی از مسافران را بر عهده دارد و آن را به سازه ساختمان منتقل میکند. درک صحیح رفتار این سازه و نحوه اتصال آن، برای یک طراحی موفق ضروری است.
خرپا یک سازه فضاکار است که معمولاً از مقاطع فولادی ساخته میشود و برای جلوگیری از هرگونه اعوجاج، با تکنیکهای جوشکاری دقیق مونتاژ میگردد. اهمیت این سازه فراتر از یک تیر باربر ساده است؛ خرپا در واقع یک شاسی دقیق برای یک سیستم مکانیکی پیچیده است. `
` به همین دلیل، کنترل خیز (Deflection) یا تغییر شکل آن تحت بار، بسیار حیاتی است. طبق استاندارد EN 115، حداکثر خیز مجاز برای خرپا نباید از1/750 طول دهانه افقی آن تجاوز کند. این محدودیت سختگیرانه به این دلیل است که خیز بیش از حد مجاز، تراز دقیق ریلها و زنجیرها را بر هم میزند و منجر به مشکلات جدی زیر میشود:
یک تصور اشتباه رایج، طراحی اتصال صلب (جوشی یا پیچی) بین خرپای پله برقی و سازه ساختمان است. در حالی که طبق استانداردها، خرپا تنها با وزن خود بر روی تکیهگاهها مینشیند و هیچ اتصال ثابتی ندارد. این رویکرد طراحی "شناور" (Decoupled) دو هدف مهم را دنبال میکند:
بنابراین، وظیفه مهندس سازه، طراحی یک "نشیمن" (Bearing Seat) کاملاً تراز و مقاوم برای تحمل بارهای سنگین است.
برای پلههای برقی با طول افقی زیاد (معمولاً بیش از ۱۵ متر)، خیز خرپا حتی با طراحی بهینه نیز ممکن است از حد مجاز فراتر رود. برای کنترل این تغییر شکل، از یک یا چند تکیهگاه میانی در طول مسیر استفاده میشود. این تکیهگاهها باید توسط سازه ساختمان (تیر یا ستون) پشتیبانی شوند و نیاز به آنها باید حتماً در مراحل اولیه طراحی سازه پیشبینی شود، زیرا افزودن آنها در مراحل بعدی ساخت، بسیار دشوار و پرهزینه خواهد بود.
طراحی تیرها و ستونهایی که یک پله برقی را پشتیبانی میکنند، نیازمند محاسبه دقیق بارهای وارده از جانب آن است. این اطلاعات که معمولاً توسط شرکت سازنده ارائه میشود، مهمترین ورودی برای مهندس سازه ساختمان است. این بارها به سه دسته اصلی تقسیم میشوند:
بار مرده شامل وزن کلی خود دستگاه پله برقی است. این عدد مجموع وزن خرپای فولادی، پلهها، موتور و گیربکس، هندریلها، پنلهای شیشهای و تمام اجزای ثابت دیگر است. وزن یک دستگاه بسته به طول، عرض و نوع کاربری آن میتواند به طور قابل توجهی متغیر باشد (معمولاً بین ۴ تا ۱۰ تن). این اطلاعات باید به طور دقیق از کاتالوگ فنی شرکت سازنده استخراج شود، زیرا مبنای اصلی محاسبات سازه خواهد بود.
بار زنده، بار ناشی از وزن مسافرانی است که به طور همزمان روی پله برقی قرار دارند. برای محاسبه این بار، استانداردهای معتبر (مانند استاندارد اروپایی EN 1993-1-1) یک بار گسترده یکنواخت معادل ۵۰۰۰ نیوتن بر متر مربع (تقریباً ۵۰۰ کیلوگرم بر متر مربع) را در نظر میگیرند. مهندس سازه موظف است بر اساس آییننامههای ملی (مانند مبحث ششم مقررات ملی ساختمان ایران) و با در نظر گرفتن دادههای دقیق سازنده، معتبرترین روش را برای پروژه خود انتخاب کند.
علاوه بر بارهای استاتیکی، نیروهای دینامیکی نیز باید در طراحی لحاظ شوند. این نیروها شامل بارهای ناشی از شتابگیری و ترمز ناگهانی، بارهای ضربهای و ارتعاشات کلی سیستم است. در مناطق لرزهخیز مانند ایران، پله برقی به عنوان یک جزء غیرسازهای مهم تلقی شده و باید مطابق ضوابط طراحی لرزهای (مانند استاندارد ۲۸۰۰ ایران) طراحی و مهار شود تا در شرایط ترمز اضطراری یا وقوع زلزله، پایداری خود را حفظ کند.
در نهایت، مجموع تمام بارهای مرده، زنده و دینامیکی از طریق نقاط تکیهگاهی به صورت نیروهای متمرکز به سازه ساختمان منتقل میگردد. این نیروها که «نیروهای عکسالعمل تکیهگاهی» نامیده میشوند، مهمترین خروجی برای مهندس سازه هستند. شرکتهای معتبر سازنده، این نیروها را در کاتالوگهای فنی خود به صورت جداول مشخص ارائه میدهند.
| مدل پله برقی | عرض پله (mm) | ارتفاع جابجایی (m) | بار تکیهگاه بالا (R1) (kN) | بار تکیهگاه پایین (R2) (kN) |
|---|---|---|---|---|
| نمونه مدل تجاری | ۱۰۰۰ | ۳.۰ | ۵۲ | ۴۴ |
| نمونه مدل تجاری | ۱۰۰۰ | ۶.۰ | ۷۲ | ۶۱ |
توجه: مقادیر فوق نمونه بوده و برای هر پروژه باید از دادههای دقیق شرکت سازنده استفاده شود.
اجرای صحیح جزئیات سازهای در محل نصب پله برقی، به اندازه محاسبات دقیق، در عملکرد نهایی دستگاه تأثیرگذار است. یک طراحی بینقص اگر با اجرای ضعیف همراه شود، تمام زحمات مراحل قبل را از بین خواهد برد. این بخش به الزامات اجرایی آمادهسازی سازه میپردازد.
چاله پله برقی صرفاً یک گودال در کف ساختمان نیست، بلکه یک "فونداسیون تخصصی" است که پایینترین بخش خرپا و تجهیزات مکانیکی را در خود جای میدهد. این سازه باید به صورت یکپارچه با فونداسیون اصلی ساختمان طراحی و اجرا شود. دیوارهها و کف چاله باید از بتن مسلح با مقاومت کافی ساخته شوند تا بتوانند بارهای استاتیکی و دینامیکی منتقل شده از تکیهگاه پایینی را تحمل کنند. جزئیات دقیق آرماتوربندی و ابعاد نهایی باید دقیقاً بر اساس نقشههای اجرایی ارائه شده توسط شرکت سازنده و مهندس سازه اجرا گردد.
ایجاد یک بازشوی بزرگ در دال بتنی سقف، نیازمند تمهیدات سازهای ویژهای برای حفظ یکپارچگی و ظرفیت باربری آن است. بارهای اطراف بازشو باید به طور مؤثری به تیرهای اصلی که در لبههای آن قرار دارند (و تکیهگاههای پله برقی خواهند بود) منتقل شوند. برای این منظور، معمولاً از تیرهای فرعی (Trimmer Beams) در اطراف بازشو و آرماتورهای تقویتی اضافی در گوشهها و لبههای دال استفاده میشود تا از تمرکز تنش و ترکخوردگی جلوگیری شود.
نفوذ آب به داخل چاله یکی از مخربترین عوامل برای قطعات پله برقی است. رطوبت میتواند باعث خوردگی شدید سازه خرپا و زنجیرها، آسیب به موتور و از کار افتادن سیستمهای الکتریکی شود. این آسیبها نیاز به تعمیرات پرهزینه و سرویس پله برقی را به شدت افزایش میدهد.
طراحی، ساخت و نصب پله برقی در ایران تابع مجموعهای از استانداردها و مقررات ملی است که رعایت آنها برای تمامی پروژهها الزامی است. انطباق کامل با این قوانین، ایمنی کاربران را تضمین کرده و پیشنیاز اصلی برای دریافت گواهی ایمنی و پایان کار ساختمان است.
استاندارد ملی ایران به شماره 1-13836 با عنوان "پلکانهای برقی و پیادهروهای متحرک - ایمنی - قسمت 1: ساخت و نصب"، مرجع اصلی و قانونی برای تمامی جنبههای فنی و ایمنی پله برقی در کشور است. این استاندارد که برگرفته از استاندارد معتبر اروپایی EN 115-1 است، الزامات دقیقی را برای موارد زیر تعیین میکند:
مبحث پانزدهم مقررات ملی ساختمان با عنوان "آسانسورها و پلکانهای برقی"، چارچوب قانونی و الزامات کلی طراحی، اجرا و بهرهبرداری از این سیستمها را مشخص میکند. این مبحث، رعایت استانداردهای ملی (از جمله 13836) را الزامی کرده و ضوابطی را در خصوص جانمایی، دسترسیها، الزامات ایمنی در برابر حریق و هماهنگی با سایر بخشهای ساختمان تعیین مینماید. مهندسان طراح و ناظر موظف به اجرای دقیق مفاد این مبحث هستند.
استانداردهای فنی به طور مکرر بر اهمیت حیاتی مشاوره با شرکتهای متخصص پله برقی در همان مراحل اولیه طراحی تأکید دارند. یک تأمینکننده معتبر میتواند اطلاعات فنی دقیقی در مورد بارها و ابعاد مورد نیاز ارائه دهد که به بهینهسازی طراحی سازه و جلوگیری از مشکلات اجرایی کمک شایانی میکند. علاوه بر این، باید در نظر داشت که عملکرد ایمن و طول عمر یک دستگاه به شدت به برنامههای نگهداری پیشگیرانه و سرویس پله برقی منظم بستگی دارد. چکلیستهای بازرسی دورهای بر اساس همین استانداردها تدوین میشوند تا عملکرد ایمن دستگاه در طول زمان تضمین گردد.
همانطور که در این مقاله تشریح شد، نصب موفق پله برقی یک فرآیند پیچیده مهندسی است که نیازمند تخصص و تجربه عمیق در تمامی مراحل، از طراحی اولیه تا اجرا و نگهداری بلندمدت است. انتخاب یک شریک تجاری قابل اعتماد که تمامی این مراحل را پوشش دهد، ضامن آرامش خاطر شما و موفقیت پایدار پروژه خواهد بود.
یک شرکت متخصص و باتجربه مانند پله برقی لاین (برند تخصصی شرکت الماس ویستا جاوید)، میتواند از همان ابتدا در کنار تیم طراحی و مهندسی شما قرار گیرد. این مشاوره شامل ارائه اطلاعات فنی دقیق در مورد بارهای وارده، ابعاد مورد نیاز، جزئیات نصب و هماهنگی با استانداردهای ملی و بینالمللی میشود. این همکاری زودهنگام به بهینهسازی طراحی سازه و جلوگیری از مشکلات پرهزینه در آینده کمک شایانی میکند و اطمینان میدهد که پروژه شما با بالاترین کیفیت و ایمنی به بهرهبرداری برسد.
پله برقی لاین، به عنوان یک مرجع معتبر و تخصصی در صنعت حملونقل عمودی، طیف کاملی از خدمات مرتبط با پله برقی را ارائه میدهد:
نصب موفق یک پله برقی در یک ساختمان جدید، محصول نهایی یک فرآیند طراحی مهندسی یکپارچه و هماهنگ است. این فرآیند بسیار فراتر از انتخاب یک وسیله و قرار دادن آن در یک فضای خالی است؛ بلکه نیازمند درک عمیق از رفتار سازهای خرپا، محاسبه دقیق بارهای وارده، اجرای بینقص رابطهای فیزیکی (مانند چاله و تیرهای تکیهگاهی) و در نهایت، پایبندی کامل به الزامات استانداردهای ملی و بینالمللی است.
همانطور که در این راهنما تشریح شد، هر تصمیم معماری، از انتخاب زاویه شیب گرفته تا چیدمان پله برقی، پیامدهای مستقیم سازهای دارد که باید از ابتدا مورد تحلیل قرار گیرد. موفقیت نهایی پروژه و تضمین عملکرد ایمن، روان و بادوام پله برقی در گرو ارتباط مستمر و همکاری نزدیک میان تیمهای معماری، مهندسی سازه و شرکت تأمینکننده پله برقی از اولین روزهای فاز مفهومی تا پایان نصب و راهاندازی است. این همافزایی، تنها راه برای تبدیل چالشهای پیچیده فنی به یک راهحل کارآمد و ایمن برای جابجایی عمودی در ساختمانهای مدرن است.
