پاسخ مستقیم: تنشن چین هندریل (Handrail Tension Chain) زنجیری از رولرهای فشاری است که در ایستگاه محرک بالای پله برقی، هندریل را روی فلکه محرک میفشارد. حرکت هندریل از راه اصطکاک منتقل میشود، نه درگیری دنده؛ پس اگر این فشار کم باشد دستگیره میلغزد و اگر بیش از حد سفت باشد، بلبرینگها و بدنه هندریل زود مستهلک میشوند. در ادامه میبینیم این قطعه دقیقاً چه کاری انجام میدهد، در کدام برندها اصلاً وجود دارد، چه زمانی خراب میشود و بازرسی دورهای آن چه مراحلی دارد.
گشتاور موتور پله برقی از شفت اصلی به سیستم محرک میرسد، اما هندریل را نمیشود مثل چرخدنده به حرکت درآورد؛ هندریل یک نوار الاستومری انعطافپذیر است و درگیری دندهای معنایی ندارد. اینجا همهچیز به اصطکاک گره خورده است: نیرویی که هندریل را جلو میبرد، حاصلضرب ضریب اصطکاک سطح فلکه محرک در نیروی عمودیای است که هندریل را به فلکه میچسباند. فشار عمودی را کم کنید، سیستم ضعیف میشود؛ زیاد کنید، بلبرینگها و هندریل را میسوزانید. تنشن چین دقیقاً برای مدیریت همین نیرو در کار است.

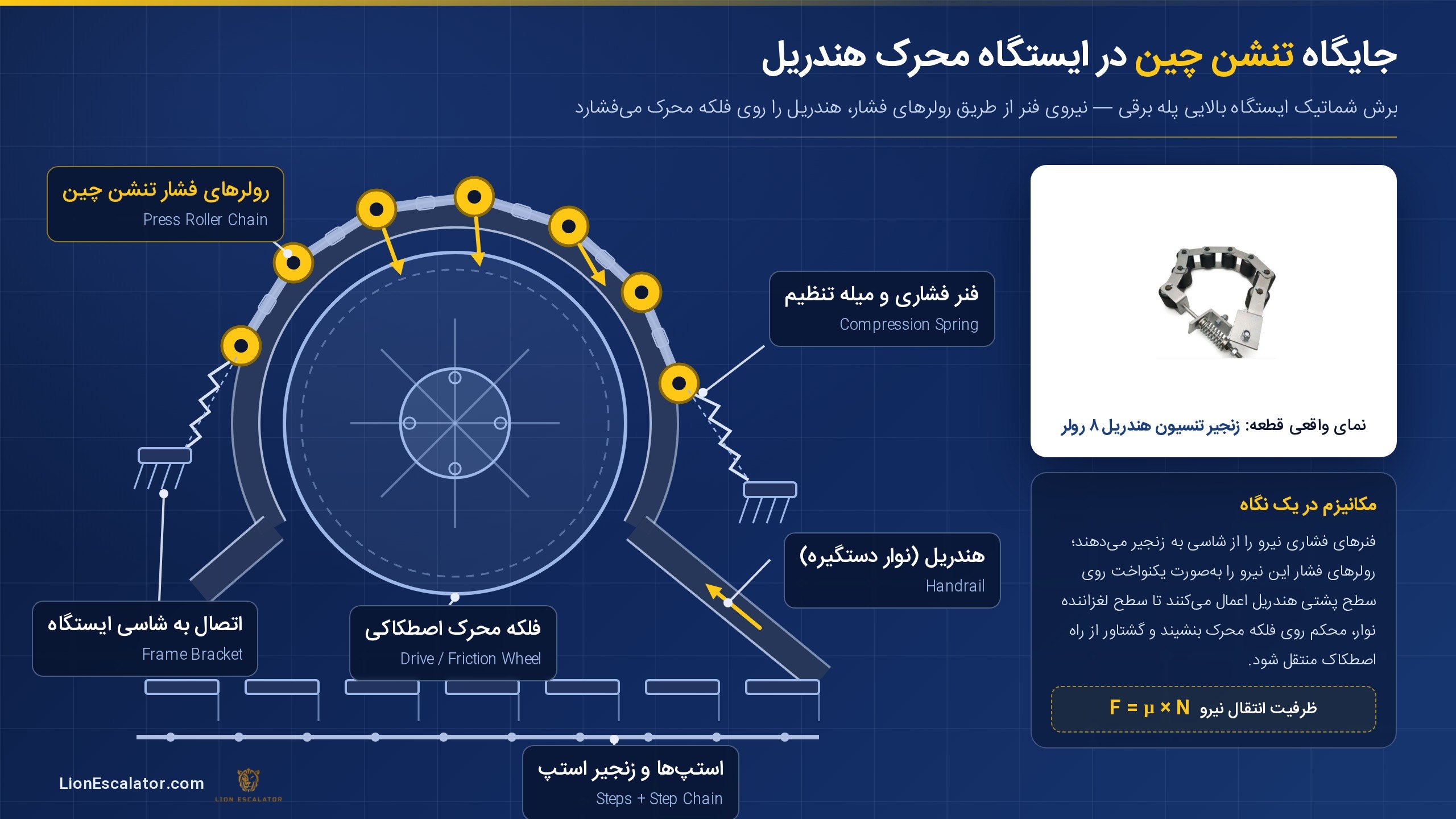

در کاتالوگ سازندگان این قطعه را با نام Handrail Tension Chain یا Pressure Roller Chain پیدا میکنید: زنجیری از رولرها و مفاصل فلزی که مثل یک قوس، بخشی از مسیر هندریل را در بر میگیرد. طرز کارش هم پیچیده نیست. فنرهای فشاری قابل تنظیم نیروی اولیه را به شاسی زنجیر میدهند؛ رولرها همان نیرو را یکدست روی سطح پشتی هندریل پخش میکنند؛ و در نتیجه سطح لغزاننده هندریل محکم روی فلکه اصطکاکی یا تسمه محرک مینشیند. دو چیز این معادله را سالم نگه میدارد: زاویه تماس (Wrap Angle) کافی و فشار یکنواخت رولرها. یکی از این دو به هم بخورد، هماهنگی حرکت هندریل هم به هم میخورد.
طراحیها معمولاً یکی از دو حالت است: یا رولرهای فشار هندریل را مستقیم روی یک فلکه بزرگ میفشارند (Traction Wheel Drive)، یا هندریل از میان تسمه محرک و رولرهای فشار رد میشود (Linear Belt Drive). محل استقرار قطعه اما تقریباً همهجا یکی است: ایستگاه محرک، در قسمت فوقانی پله برقی، کنار فلکه اصلی. برای همین است که هر سرویس دورهای روی ایستگاه بالا، سراغ این قطعه را هم میگیرد.
اشتباه رایج این است که تنشن چین را جزء ثابت همه پله برقیها معرفی کنند. در واقع این قطعه فقط به طراحیهایی تعلق دارد که نیروی عمودی را یک زنجیر رولردار تأمین میکند. اگر سراغ کاتالوگها بروید، در مستندات Otis و بهخصوص پلتفرم 506NCE این مجموعه با نام Handrail Tension Chain Assembly و پارتنامبرهایی مانند GAA332Z4 آمده است و معمولاً ۷ تا ۹ رولر دارد. KONE هم قطعهای با نام Handrail Tension Chain فهرست کرده؛ نمونه KM5130070G01 آن ۸ رولر دارد. در اسناد تعمیراتی TK Elevator برای سری 800/900 هم از عبارت Handrail drive with pressure chain استفاده شده که یعنی همین مکانیزم. اگر میخواهید پیش از سفارش، ظاهر واقعی قطعه را ببینید، نمونههای موجود را در دستهبندی زنجیر تنسیون (تنشن چین) هندریل فروشگاه ببینید.
| سازنده | مکانیزم کشش هندریل | نام در مستندات فنی | نکته تشخیصی |
|---|---|---|---|
| Otis (پلتفرم 506NCE) | زنجیر رولر فشار | Handrail Tension Chain / Pressure Roller Chain | مجموعه ۷ تا ۹ رولر؛ پارتنامبر نمونه GAA332Z4 |
| KONE | زنجیر رولر فشار | Handrail Tension Chain | نمونه ۸ رولری با پارتنامبر KM5130070G01 |
| TK Elevator (سری 800/900) | زنجیر فشار همراه درایو هندریل | Handrail drive with pressure chain | برخی پلتفرمها دارای روانکاری مرکزی زنجیر |
| Schindler (سری 9300) | تسمه فشار + فنر و میله تنظیم | Pressure Belt | مقادیر مجاز لقی (Sag) در Manual همان مدل تعریف شده است |
| Fujitec | مکانیزم جمعکننده با کالسکه رزوهای | Take-up Device | ساختاری شبیه کالسکه کشش، بدون زنجیر رولردار |
اما همه سازندها این راه را نرفتهاند. در پله برقیهای Schindler سری 9300 بهجای زنجیر رولردار از تسمه فشار استفاده میشود و تنظیم کشش را فنرها، غلتکهای کششی و میلههای تنظیم انجام میدهند. Fujitec هم ماجرا را با Take-up Device حل کرده است: کالسکه و استوانههای رزوهدار که لقی را کنترل و کشش اولیه را ایجاد میکنند. نتیجه عملی این تنوع ساده است: چه موقع سفارش قطعه، چه موقع استعلام قیمت و چه موقع مطالعه دستورالعمل تعمیرات، معیار تصمیم شما باید معماری همان برند و مدل باشد، نه صرفاً اسم قطعه. تعمیم «تنجن چین» یا «تنشن چین» به هر دستگاهی، هم در استعلام خطا میسازد هم در تشخیص.
این دو قطعه در سفارشها و گزارشهای سرویس زیاد با هم قاطی میشوند، در حالی که هم کارشان فرق دارد هم جایشان. کالسکه کشش زنجیر استپ پایین دستگاه است و وزن و کشش کل نوار استپها را در طول مسیر اداره میکند. تنشن چین اما در ایستگاه محرک بالا قرار دارد و کارش فقط یکی است: فشردن هندریل روی فلکه برای تأمین اصطکاک. خرابی هر کدام هم علائم خودش را میسازد و روش بازرسیشان یکی نیست. اگر میخواهید مجموعه پایینی را کامل بشناسید، مقاله کالسکه کشش زنجیر استپ پله برقی را بخوانید.
وقتی مکانیزم تنشن از کالیبراسیون مجاز خارج شود، دستگاه یا به سمت کمکششی میرود یا به سمت بیشکششی؛ دو حالتی که ظاهرشان شبیه هم است اما پیامدهایشان کاملاً فرق دارد. قبل از هر تنظیم یا تعویض قطعه باید بفهمید دستگاه در کدام حالت کار میکند، چون درمان این دو دقیقاً برعکس هم است. تشخیص را اشتباه بزنید، وضعیت را بدتر کردهاید.
فشار تنشن چین که کم شود، نیروی اصطکاک دیگر برای غلبه بر مقاومت حرکتی هندریل کافی نیست؛ مقاومتی که از اصطکاک مسیرهای راهنما و مسیر برگشت میآید. نتیجه، لغزش هندریل روی فلکه محرک است: سرعت هندریل از استپها کمتر میشود، حرکت دستگیره با پلهها هماهنگ نمیماند و در حالات شدید، همین که مسافر دستش را تکیه میدهد هندریل کلاً متوقف میشود. استانداردهای ایمنی دقیقاً برای مهار همین سناریو طراحی شدهاند: بر اساس بند 7.1 استاندارد EN 115-1، هندریل باید همجهت با استپها حرکت کند و سرعت آن حداکثر ۲ درصد بیشتر از سرعت استپها باشد. یعنی هندریلِ کندتر، تحت هیچ شرایطی مجاز نیست.
یک نکته مهم عیبیابی: لغزش هندریل همیشه به معنی خرابی تنشن چین نیست. روکش اصطکاکی فلکه محرکی که تمام شده، هندریلی که با گذر زمان دائماً کش آمده یا روغنی که به سطح اصطکاک رسیده، هر سه همین نشانه را میسازند. دلایل لیز خوردن و داغشدن دستگیرهها از زاویه فلکه را مقاله تنظیمات فلکه محرک هندریل جداگانه بررسی کرده است.
سمت دیگر ماجرا ظاهر بیخطرتری دارد، اما بدتر است: تنظیم بیش از حد سفت، بار شعاعی زیادی به بلبرینگها وارد میکند و اصطکاک داخلی سیستم را بالا میبرد. بخشی از انرژی به حرارت تبدیل میشود و هندریل در طول مسیر بهطور محسوس داغ میشود؛ حرارتی که تکرارش در درازمدت لایههای تقویتی نوار (Carcass) را از هم جدا و بافت پارچهای و پلیمری آن را از بین میبرد. فشار مازاد رولرها سطح لاستیک را هم خرد میکند و همان ذرات پودری ریز را میسازد که در اصطلاح فنی به آن Dusting میگویند. اگر فشار بهصورت نامتقارن اعمال شود، هندریل از مسیر صحیح خود خارج میشود (Tracking/Misalignment)، لبههایش یکطرفه میسایند و صدای سایش همراه کار دستگاه خواهد بود. برای اینکه بفهمید هر الگوی سایش به کدام خرابی اشاره میکند، مقاله سایش داخلی و بیرونی هندریل پله برقی مرجع کاملتری است.
تنشن چین زیر فشارهای سیکلیک مداوم کار میکند؛ فرسودهشدنش طبیعی است، اما فرسودگی همیشه یکشکل نیست. وقتی تکنسین مکانیزمهای خرابی را بشناسد، هم علائم اولیه را پیش از توقف کامل دستگاه جدی میگیرد و هم در گزارش سرویس، علت ریشهای را از نشانه سطحی تفکیک میکند. این پنج حالت در مستندات تعمیراتی و تجربههای میدانی بیشترین تکرار را دارند:
نشانههای خرابی مکانیزم کشش با خرابی قطعات مجاور اشتراک زیادی دارد و اگر فقط بر اساس یک نشانه سراغ تعویض قطعه بروید، هزینه کردهاید و مشکل همانجا مانده است. جدول زیر نشان میدهد هر نشانه چقدر به خود تنشن چین ربط دارد و چه علت جایگزینی را باید رد یا تأیید کنید:
| نشانه مشاهدهشده | احتمال در تنشن چین | علت جایگزین محتمل | بررسی تکمیلی |
|---|---|---|---|
| لغزش یا توقف هندریل با فشار دست مسافر | شلی زنجیر یا خستگی فنرهای فشار | فرسایش روکش فلکه محرک؛ کشیدگی دائمی هندریل | کالیبراسیون فنرها بههمراه کنترل ضخامت روکش فلکه |
| داغشدن شدید هندریل در طول مسیر | بیشکششی؛ گیرپاژ رولرهای فشار | گیرپاژ رولرهای هدایت مسیر؛ گیرکردن هندریل در گاید ریل | پس از توقف ایمن، رولرها را برای یافتن نقطه تمرکز حرارت بررسی کنید |
| لرزش و حرکت ضربانی دستگیره | خردشدگی بلبرینگ در مفاصل زنجیر | خرابی بلبرینگ موتور یا فلکه؛ پارگی موضعی لایههای هندریل | چرخاندن دستی مکانیزم در حالت خاموش و ردیابی نقطه درگیری |
| خروج هندریل از مسیر (Tracking) | ناهمراستایی براکتها و فشار نامتقارن | تنظیم نامناسب قوس نیول در بالا یا پایین دستگاه | تراز صنعتی و ترازسنجی لیزری هندسه مسیر |
| صدای جیغ لاستیک یا پودر مشکی (Dusting) | زاویه تماس نامناسب بهدلیل سایش پینها | پایان عمر مفید هندریل؛ آلودگی روغنی سطح فلکه | بررسی محفظه محرک برای یافتن منشأ تولید پودر |
یک تمایز دیگر هم هست که خیلیها از کنارش ساده رد میشوند: رولر هدایت (Guide Roller) با رولر فشار (Pressure Roller) یکی نیست. رولرهای هدایت در طول مسیر هندریل پخش شدهاند و فقط نوار را راهنمایی میکنند؛ رولرهای فشار فقط در ایستگاه محرکاند و کارشان فشردن هندریل روی فلکه است. خرابی بلبرینگ رولرهای هدایت علائمی شبیه گیرپاژ رولرهای فشار میسازد؛ برای تفکیک این دو، مقاله رولر و بلبرینگ هدایت هندریل را ببینید.
ایمنی مسافر پله برقی به یک چیز ساده وابسته است: دست و پا باید با هم حرکت کنند. برای همین است که استانداردهای مرجع درباره سرعت هندریل سختگیرند و حرفشان صریح است. استاندارد اروپایی EN 115-1 در بند 7.1 حرکت همجهت هندریل با استپها و تلرانس ۰ تا مثبت ۲ درصد را الزامی میکند؛ متن این استاندارد از طریق کمیته اروپایی استانداردسازی (CEN) قابل دریافت است. در سمت آمریکا، کد ASME A17.1 در بند 6.1.6.4 سیستم نظارت بر سرعت هندریل را الزامی کرده است: اگر سرعت هندریل ۱۵ درصد یا بیشتر از استپها منحرف شود، چه کندتر چه سریعتر، هشدار صوتی و بصری فعال میشود و اگر انحراف ۲ تا ۶ ثانیه ادامه پیدا کند، برق الکتروموتور قطع و ترمز فعال میشود. بعد از این توقف ایمنی، دستگاه فقط با ریست دستی تکنسین بالا میآید. همان تأخیر ۲ تا ۶ ثانیهای هم عمدی است تا لغزشهای گذرا باعث توقفهای کاذب نشوند. متن این کد هم در بخش کدها و استانداردهای ASME منتشر میشود.
معنی عملی این الزامات روشن است: کالیبراسیون تنشن چین فقط یک اقدام اقتصادی برای کاهش استهلاک قطعات نیست، رکن ایمنی دستگاه است. پله برقیای که مدام با خطای سرعت هندریل میایستد را نمیتوان با ریستهای پیاپی اداره کرد؛ این توقفها پیام سیستم ایمنی درباره یک خرابی مکانیکی واقعی در زنجیره کشش است. و یک اصل هم سر جای خودش میماند: هر بازرسی و تعمیری روی این مکانیزم فقط پس از اجرای کامل رویه Lockout/Tagout و ایمنسازی دستگاه انجام میشود؛ خطر درگیری اندام با قطعات متحرک شوخیبردار نیست.
بازرسی مؤثر لایهلایه است: هر سطح ابزار، صلاحیت و تناوب خودش را دارد. اگر این لایهها را با هم قاطی کنید یا کار تخصصی را به غیرمتخصص بسپارید، هم ریسک ایمنی بالا میرود و هم گزارشهایی تحویل میگیرید که به جای راهنمایی، گمراه میکنند.
برای سنجش کیفی افت کشش یک روش کارگاهی قدیمی و کارآمد هم داریم که در رویههای بازرسی، از جمله دستورالعملهای SAFed، به آن اشاره شده: اعمال بار تقریبی ۷۵ کیلوگرمی روی هندریل در حال کار. اگر دستگیره زیر این بار متوقف شد، مکانیزم کشش ضعف دارد. فقط حواستان باشد هیچکدام از عددهای سطح ۳ استاندارد جهانی نیستند؛ جدول زیر مرز میان اطلاعات عمومی قابل تعمیم و مقادیر وابسته به OEM را روشن میکند:
| اطلاعات فنی | مبنای استناد | دامنه اعتبار |
|---|---|---|
| تلرانس سرعت ۰ تا ۲+ درصد هندریل نسبت به استپ | استاندارد EN 115-1، بند 7.1 | عمومی و الزامی |
| توقف ایمنی در انحراف ۱۵ درصدی سرعت پس از ۲ تا ۶ ثانیه | کد ASME A17.1، بند 6.1.6.4 | عمومی و الزامی |
| تست مقاومت هندریل با بار تقریبی ۷۵ کیلوگرمی | رویههای بازرسی کارگاهی SAFed | روش متعارف بازرسی، نه عدد طراحی |
| فاصله تنظیم فنر رولرهای فشار: ۰٫۲ میلیمتر | مستندات نصب Otis 506NCE | اختصاصی همان پلتفرم |
| لقی مجاز مسیر (Sag): ۸ تا ۱۵ میلیمتر | دستورالعمل تعمیرات Schindler 9300 | اختصاصی همان مدل |
| روانکاری رولرهای فشار و مفاصل زنجیر | وابسته به طراحی هر OEM | نیازمند تأیید Manual همان دستگاه |
خیر. فقط طراحیهایی تنشن چین دارند که کشش هندریل در آنها با زنجیر رولردار تأمین میشود؛ مثل برخی پلتفرمهای Otis و KONE. Schindler سری 9300 با تسمه فشار کار میکند و برخی طراحیهای Fujitec هم از مکانیزم Take-up Device استفاده میکنند.
فقط با تأیید مستقیم Manual همان دستگاه. در برخی مدلها بلبرینگها آببندیشده با روانکاری دائمیاند و روغنکاری اضافه اگر به سطح اصطکاکی برسد، هندریل را بهطور کامل میلغزاند.
کالسکه کشش در ایستگاه پایینی پله برقی، وزن و کشش کل نوار استپها را اداره میکند؛ اما تنشن چین در ایستگاه محرک بالا فقط برای تأمین اصطکاک میان هندریل و فلکه محرک کار میکند.
وقتی افزایش طول زنجیر، گیرپاژ رولرها یا خستگی فنرها اجازه نمیدهد به کالیبراسیون مجاز برسید. اگر بعد از تنظیم کامل هم هندریل در تست بار بایستد، فلکه محرک و وضعیت خود هندریل را هم باید بررسی کنید.
لغزش دستگیره، داغشدن هندریل، پودر لاستیک در محفظه محرک یا توقفهای پیاپی با خطای سرعت هندریل؟ برند و مدل دستگاه را یادداشت کنید و موضوع را برای بررسی اولیه ثبت کنید؛ کارشناسان سرویس پله برقی لاین ماجرا را از زاویه مکانیزم کشش بررسی میکنند.
