وقتی در سرویس پله برقی موقعیت کالسکه کشش نسبت به بازدید قبلی تغییر کرده، زنجیر در ایستگاه پایین صدا میدهد یا دو سمت مجموعه در یک وضعیت قرار ندارند، اولین واکنش نباید چرخاندن مهرههای تنظیم باشد. خودِ تغییر موقعیت میتواند یک سرنخ باشد و قبل از Adjustment باید مشخص شود چرا این اتفاق افتاده است.

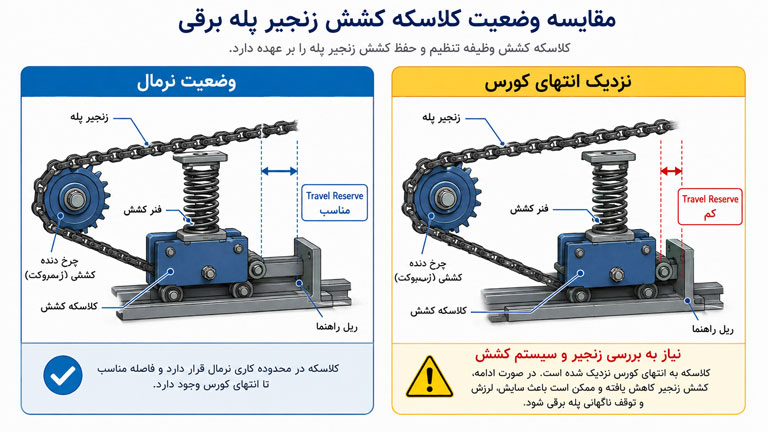

کالسکه کشش زنجیر استپ پله برقی که در مستندات فنی با اصطلاحاتی مانند Tension Carriage یا Step Chain Tensioning Device دیده میشود، بخشی از مکانیزم کنترل کشش زنجیر استپ است. این مجموعه در بسیاری از طراحیها شامل کالسکه متحرک، چرخدنده کشش، فنر و مسیر هدایت است و باید همراه خود زنجیر، اسپرکت و تجهیزات ایمنی مرتبط بررسی شود.
اگر برای بررسی مشخصات یا خرید خود قطعه زنجیر استپ به سایت مراجعه کردهاید، صفحه زنجیر استپ پله برقی مسیر مربوط به محصول است. در این مقاله وارد بحث خرید، قیمت یا انتخاب زنجیر نمیشویم و تمرکز فقط بر مکانیزم کشش، موقعیت کالسکه و عیبیابی آن در سرویس است.
زنجیر استپ یک حلقه مکانیکی پیوسته است که استپها را در مسیر حرکت جابهجا میکند. در طول کارکرد دستگاه، وضعیت مؤثر این حلقه ثابت نمیماند. سایش تدریجی در مفاصل زنجیر، تغییرات بار و رفتار مکانیکی سیستم باعث میشوند مجموعه به مکانیزمی نیاز داشته باشد که خلاصی و موقعیت زنجیر را در محدوده طراحی نگه دارد.
کالسکه کشش این وظیفه را از طریق یک مجموعه متحرک انجام میدهد. چرخدنده کشش روی کالسکه قرار میگیرد و کالسکه امکان جابهجایی کنترلشده روی مسیر راهنما را دارد. فنر یا مکانیزم تعریفشده سازنده نیز نیروی لازم را در محدوده طراحی ایجاد میکند.
شاسی متحرکی است که بخشی از مکانیزم کشش روی آن قرار دارد و باید بتواند در راستای طراحیشده حرکت کند.
زنجیر در ایستگاه کشش با این چرخدنده درگیر میشود و حرکت کالسکه از طریق آن روی وضعیت زنجیر اثر میگذارد.
در بسیاری از طراحیها نیروی جبرانکننده مجموعه را ایجاد میکند. مقدار تنظیم آن برای همه برندها یکسان نیست.
مسیر حرکت کالسکه را کنترل میکند. آلودگی، خوردگی یا محدود شدن حرکت در این قسمت میتواند عملکرد مجموعه را مختل کند.
در محیط کارگاهی معمولاً گفته میشود «زنجیر کش آمده است». این عبارت برای مکالمه روزمره قابل فهم است، اما از نظر فنی همیشه به معنی کشیده شدن خود صفحات فولادی زنجیر نیست.
یکی از مکانیزمهای اصلی افزایش طول مؤثر زنجیر، سایش تدریجی در محل مفاصل، پینها و بوشهاست. وقتی مقدار بسیار کوچکی لقی در تعداد زیادی اتصال ایجاد شود، مجموع آن در طول کامل حلقه میتواند قابل توجه شود. به همین دلیل فاصله مؤثر میان اجزای زنجیر تغییر میکند و مکانیزم کشش باید بخشی از این تغییر را جبران کند.
این موضوع با نگهداری و وضعیت روانکاری نیز ارتباط دارد. مقاله بازرسی و روانکاری سیستمهای مکانیکی پله برقی مبحث روانکاری زنجیرها و کنترل اجزای متحرک را جداگانه بررسی میکند.
یکی از مهمترین نکات در سرویس این است که کالسکه را فقط یک قطعه قابل تنظیم نبینیم. موقعیت آن میتواند بخشی از تاریخچه مکانیکی زنجیر را نشان دهد.
اگر در چند بازدید متوالی مشاهده شود که کالسکه بهتدریج در مسیر خود جابهجا میشود، لازم است روند تغییرات زنجیر، وضعیت فنرها، آزادی حرکت کالسکه و شرایط چرخدنده کشش بررسی شوند. اگر مجموعه به نزدیکی انتهای دامنه حرکتی طراحیشده رسیده باشد، فقط تنظیم مجدد نباید جای ارزیابی دقیقتر زنجیر را بگیرد.
پله برقی معمولاً دو مسیر زنجیر استپ دارد و رفتار مکانیکی دو سمت باید در کنار هم دیده شود. اختلاف ظاهری میان موقعیت دو سمت میتواند از تنظیم نامتقارن، محدود شدن حرکت یک کالسکه، تفاوت وضعیت فنرها یا حتی سایش متفاوت دو زنجیر ناشی شود.
به همین دلیل، مشاهده اینکه «یک طرف جلوتر است» بهتنهایی نباید تکنسین را مستقیم به سمت تنظیم همان طرف ببرد. ابتدا باید مشخص شود چرا آن سمت رفتار متفاوتی دارد.
| مشاهده | اولویت بررسی | اشتباه رایج |
|---|---|---|
| دو سمت موقعیت متفاوت دارند | فنر، Guide، حرکت آزاد و وضعیت دو زنجیر | تنظیم سریع فقط یک سمت |
| یک سمت حرکت محدودی دارد | آلودگی، خوردگی یا گیرکردن Guide | افزایش فشار فنر |
| تنظیم دو سمت مشابه است ولی موقعیت متفاوت مانده | ارزیابی زنجیر و Alignment | جبران اختلاف با مهره تنظیم |
| اختلاف پس از چند سرویس دوباره برمیگردد | Root Cause و روند سایش | تکرار Adjustment بدون ثبت علت |
خرابی این مجموعه همیشه به معنی شکستن یک قطعه نیست. گاهی خود اجزا سالماند اما کالسکه به دلیل آلودگی مسیر یا تنظیم نامناسب دیگر نمیتواند وظیفه خود را درست انجام دهد.
آلودگی، خوردگی یا مشکل در مسیر Guide میتواند باعث شود Carriage آزادانه در مسیر طراحیشده حرکت نکند.
آسیب، تغییر وضعیت یا تنظیم نادرست مکانیزم فنر میتواند نیروی دو سمت را از حالت موردنظر سازنده خارج کند.
اختلاف چپ و راست ممکن است ناشی از Adjustment، حرکت محدود مکانیزم یا وضعیت متفاوت دو زنجیر باشد.
لقی، صدای غیرعادی یا سایش روی مجموعه چرخدنده کشش باید جدا از تنظیم فنر بررسی شود.
نزدیک شدن Carriage به انتهای دامنه حرکتی میتواند نشان دهد ظرفیت جبران سیستم در حال کاهش است.
سوئیچ یا مکانیزم مرتبط با حرکت کالسکه نیز میتواند دچار تنظیم نامناسب، خرابی یا Trip کاذب شود.
برخی علائم در سرویس باعث میشوند Tension Carriage وارد لیست قطعات مشکوک شود؛ اما هیچکدام از آنها تشخیص قطعی نیستند.
| علامت | احتمال مرتبط با Tension System | علتهای دیگری که باید بررسی شوند |
|---|---|---|
| صدای ضربهای از ناحیه پایین | لقی یا رفتار نامناسب زنجیر | Roller، Track، Sprocket یا جسم خارجی |
| Chain Slap یا حرکت ناپایدار زنجیر | کشش ناکافی یا محدودیت عملکرد Carriage | روانکاری، Chain Wear یا Alignment |
| یک سمت کالسکه جلوتر است | عدم تقارن یا گیرکردن یک سمت | سایش متفاوت دو زنجیر |
| Trip ایمنی در ناحیه Tension Station | حرکت غیرعادی Carriage یا Safety Device | خود سوئیچ، سیمکشی یا خرابی مکانیکی دیگر |
| نیاز مکرر به Adjustment | تغییر پیشرونده در سیستم کشش | Chain Wear، Guide یا Spring |
| صدای Sprocket یا Bearing | مجموعه کالسکه | زنجیر و همراستایی |
اگر استپها در مسیر ضربه میزنند یا صدای مکانیکی از ایستگاه پایین شنیده میشود، Tension Carriage یکی از بخشهای قابل بررسی است؛ اما شروع عیبیابی با تعویض یا تنظیم کالسکه میتواند علت واقعی را پنهان کند.
رولر استپ، Track، محور، وضعیت خود زنجیر، چرخدنده و حتی جسم خارجی در مسیر میتوانند علائمی مشابه ایجاد کنند. برای همین Differential Diagnosis در این بخش اهمیت زیادی دارد.
رویکرد بهتر این است که پیش از هر Adjustment، شواهد موجود ثبت و مرحلهبهمرحله بررسی شوند. ترتیب زیر یک مسیر تشخیصی است، نه دستور تنظیم یک برند خاص.
در بسیاری از طراحیها، حرکت غیرعادی مکانیزم کشش توسط یک تجهیز ایمنی پایش میشود. هدف این است که تغییر مکان غیرمعمول Carriage یا شرایطی که میتواند با افت کشش یا خرابی جدی زنجیر مرتبط باشد، از دید سیستم کنترل پنهان نماند.
اما نوع سوئیچ، محل نصب، تعداد تجهیزات، نحوه تحریک و فاصله Adjustment میان برندها و مدلها یکسان نیست. بنابراین نمیتوان یک Gap یا منطق کنتاکت ثابت برای تمام دستگاهها تعریف کرد.
| وضعیت | اقدام منطقی اولیه | سطح توجه |
|---|---|---|
| آلودگی یا محدودیت سطحی Guide | بازرسی و رفع علت مطابق Manual | بررسی |
| Adjustment از محدوده تعریفشده خارج شده ولی قطعات سالماند | تنظیم طبق مشخصات همان OEM | تنظیم |
| عدم تقارن چپ و راست | Root Cause قبل از تنظیم | تشخیص |
| فنر آسیبدیده | ارزیابی تعمیر یا تعویض قطعه | اقدام فنی |
| Bearing یا Sprocket دارای خرابی مکانیکی | Repair / Replacement Assessment | اقدام فنی |
| Carriage حرکت آزاد ندارد | بررسی Guide، خوردگی، آلودگی و اجزای مکانیکی | علتیابی |
| کاهش شدید Travel باقیمانده | ارزیابی کامل Step Chain و سیستم کشش | هشدار |
| Adjustment در فاصله کوتاه دوباره از تنظیم خارج میشود | بررسی Chain Wear و خرابی پیشرونده | Root Cause |
هدف سیستم Tensioning رسیدن به بیشترین کشش ممکن نیست. هدف این است که مجموعه در محدودهای که سازنده برای همان طراحی تعریف کرده کار کند.
کشش ناکافی میتواند با افزایش خلاصی، رفتار ناپایدار زنجیر، صدا یا ضربه همراه شود. با این حال، مشاهده این علائم بهتنهایی ثابت نمیکند که فقط باید Spring را بیشتر فشرده کرد؛ Chain Wear، Sprocket و حرکت خود Carriage هم باید بررسی شوند.
افزایش بیش از حد کشش میتواند بار وارد بر اجزای زنجیر، Sprocket، Shaft و Bearingهای مرتبط را افزایش دهد. به همین دلیل Adjustment باید براساس عدد و روش همان دستگاه انجام شود، نه بر اساس حس دست یا تجربه یک برند دیگر.
برای اینکه بررسی این بخش در گزارش سرویس ارزش تشخیصی داشته باشد، بهتر است فقط عبارت «کالسکه سالم» ثبت نشود. چند مشاهده ساده میتواند در سرویس بعدی نشان دهد وضعیت مجموعه ثابت مانده یا در حال تغییر است.
| آیتم کنترل | وضعیت مورد انتظار | نشانه نیازمند بررسی |
|---|---|---|
| موقعیت Carriage | در محدوده | نزدیکی غیرعادی به انتهای Travel |
| تقارن چپ و راست | هماهنگ | اختلاف محسوس موقعیت یا تنظیم |
| Guide / Rail | تمیز و سالم | خوردگی، رسوب، سایش یا گیر |
| حرکت مکانیزم | بدون محدودیت | حرکت سخت یا گیرپاژ |
| Spring | طبق Manual | آسیب یا تفاوت غیرعادی دو سمت |
| Fastenerها | پایدار | شلشدگی یا جابهجایی |
| Tension Sprocket | حرکت طبیعی | لقی، صدا یا سایش غیرعادی |
| Step Chain | رفتار پایدار | سایش، صدای جدید یا اختلاف دو سمت |
| Safety Device | عملکرد معتبر | Trip، تنظیم نامطمئن یا آسیب |
| سوابق سرویس | بدون تغییر غیرعادی | Adjustment مکرر در بازه کوتاه |
این نوع ثبت وضعیت یکی از دلایلی است که در سرویس پله برقی داشتن سابقه بازدید اهمیت دارد. وقتی موقعیت یا Adjustment یک قطعه در چند سرویس ثبت شود، تغییر تدریجی آن قابل تشخیص میشود.
مجموعه کشش شامل قطعات سنگین، نقاط گیر افتادن و اجزایی است که میتوانند انرژی مکانیکی ذخیره کنند. به همین دلیل باز کردن، آزاد کردن یا تنظیم مستقیم آن باید توسط تکنسین آموزشدیده و طبق روش همان OEM انجام شود.
پیش از دسترسی فیزیکی به اجزای متحرک، دستگاه باید مطابق روش ایمن پروژه از حرکت ناخواسته محافظت شود. همچنین Guard یا پوششهای بازشده باید طبق دستورالعمل همان دستگاه دوباره در وضعیت صحیح قرار بگیرند.
Tension Carriage یک قطعه مستقل از بقیه سیستم نیست. رفتار آن نتیجه تعامل زنجیر، چرخدنده، Guide، فنر، Bearing و تنظیم مکانیکی مجموعه است.
برای همین اگر در یک دستگاه خرابیهای چندنقطهای در زنجیر، رولر، استپ یا سایر اجزای مکانیکی دیده شود، بهتر است تصویر کامل مجموعه بررسی شود. مقاله معرفی قطعات اصلی پله برقی نمای کلی اجزای مکانیکی و ارتباط آنها با حرکت دستگاه را ارائه میدهد.
خیر. این مجموعه بخشی از مکانیزم کنترل و جبران کشش Step Chain است و موقعیت آن نیز میتواند برای ارزیابی وضعیت زنجیر و سیستم کشش اطلاعات مفیدی ایجاد کند.
رسیدن یا نزدیک شدن به انتهای Travel باید بهعنوان یک علامت مهم بررسی شود. قبل از هر Adjustment باید وضعیت Step Chain، مکانیزم کشش و حدود تعریفشده سازنده ارزیابی شوند.
علت میتواند تنظیم نامتقارن، حرکت محدود یک سمت، تفاوت وضعیت Spring، Alignment یا سایش متفاوت دو زنجیر باشد. تنظیم مستقیم یک سمت بدون علتیابی توصیه نمیشود.
خیر. طول فنر، میزان فشردگی، Travel و روش Adjustment به طراحی OEM و مدل دستگاه وابستهاند و باید از Manual همان پله برقی استخراج شوند.
تکرار تغییر میتواند نشانه وجود علت زمینهای مانند Chain Wear، محدودیت حرکت Carriage، مشکل Spring یا خرابی مرتبط باشد. در این شرایط باید بهجای Adjustment تکراری، Root Cause بررسی شود.
کالسکه کشش زنجیر استپ پله برقی بخشی از مکانیزمی است که وضعیت کشش Step Chain را در محدوده طراحی نگه میدارد. خرابی Guide، Spring، Sprocket، Bearing یا خود زنجیر میتواند رفتار این مجموعه را تغییر دهد و علائمی مانند صدا، عدم تقارن، حرکت محدود یا نیاز مکرر به Adjustment ایجاد کند.
ارزش واقعی این قطعه در سرویس زمانی مشخص میشود که موقعیت آن ثبت و با بازدیدهای قبلی مقایسه شود. تغییر Carriage میتواند چیزی درباره وضعیت زنجیر بگوید؛ بنابراین تکنسین حرفهای قبل از چرخاندن مهره تنظیم، میپرسد «چرا موقعیت مجموعه تغییر کرده است؟»
در بازدیدهای سرویس و نگهداری پله برقی بهتر است موقعیت دو سمت، وضعیت Guide، Travel باقیمانده، زنجیر، Sprocket و نتیجه بررسی تجهیزات ایمنی بهصورت جداگانه ثبت شوند تا تغییرات تدریجی دستگاه در سرویسهای بعدی قابل پیگیری باشند.
اگر در سرویس دستگاه صدای زنجیر، عدم تقارن کالسکه، تغییر موقعیت مجموعه یا Trip ایمنی مشاهده شده است، مشخصات پله برقی و شرح ایراد را برای بررسی فنی ثبت کنید.
