وقتی هندریل به یک سمت میکشد یا روی مجموعه محرک لیز میخورد، اولین واکنش نباید سفت کردن آن باشد. مشکل ممکن است از کشش باشد، اما رولرها، مسیر راهنما، همراستایی مجموعه محرک یا حتی خود هندریل هم میتوانند دقیقاً همین علامت را ایجاد کنند.

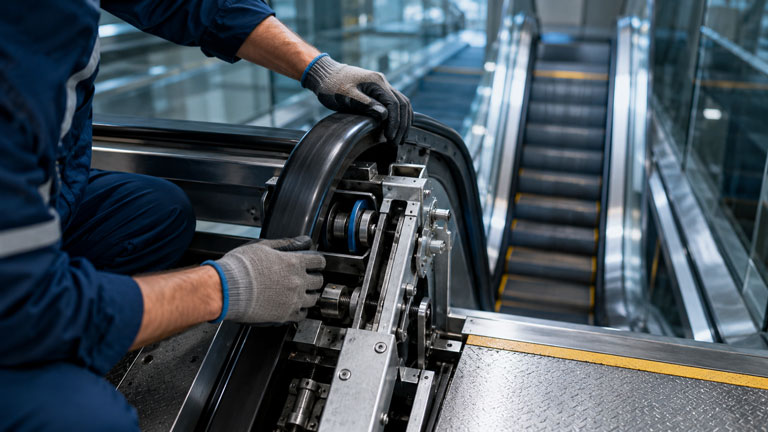

تنظیم کشش هندریل پله برقی زمانی اصولی است که تکنسین ابتدا رفتار سیستم را ببیند، محل شروع ایراد را پیدا کند و بعد تصمیم بگیرد چه چیزی واقعاً نیاز به تنظیم دارد. در این مقاله، همان آیتمی را بررسی میکنیم که در چکلیست سرویس با عنوان «کشش، حرکت و آکس بودن هندریل» دیده میشود.
برای آشنایی با خود قطعه، ساختار، انواع و مشخصات آن، صفحه هندریل پله برقی برگه مادر این موضوع در سایت است.
در محیط کار ممکن است چند ایراد متفاوت همگی با جمله «هندریل تنظیم نیست» توصیف شوند. برای عیبیابی درست، باید حداقل سه مفهوم را از هم جدا کنیم: کشش، هدایت جانبی یا Tracking و همراستایی یا Alignment.
| موضوع | منظور فنی | نشانه قابل مشاهده | محل اصلی بررسی |
|---|---|---|---|
| کشش هندریل | وضعیت کشش طولی حلقه هندریل | شل بودن، لغزش، افتادگی یا مقاومت غیرعادی | مکانیزم کشش و مجموعه محرک |
| Tracking | نحوه حرکت جانبی روی مسیر راهنما | تمایل دائمی به یک سمت یا تماس نامتقارن | راهنماها، رولرها، Newel و خروجی Drive |
| Alignment | همراستایی هندسی اجزای مسیر و محرک | خروج زاویهدار یا فشار یکطرفه روی هندریل | فلکه محرک، رولرهای فشاری و Guideها |
| سرعت هندریل | هماهنگی حرکت خطی هندریل با حرکت پلهها | عقب ماندن یا اختلاف محسوس حرکت | Drive، انتقال نیرو، لغزش و کنترل سرعت |
هندریل یک حلقه پیوسته است. در بخش قابل مشاهده روی بالوسترد حرکت میکند، در ناحیه قوس یا Newel وارد بخش داخلی دستگاه میشود و از مسیر برگشت دوباره به مجموعه محرک میرسد.
حرکت این سیستم فقط وابسته به یک فلکه نیست. در بسیاری از طراحیها، مجموعه محرک، رولرهای فشاری، رولرهای راهنما، مسیر برگشت و مکانیزم کشش همگی روی حرکت نهایی اثر دارند.
نیرو را به هندریل منتقل میکند. آلودگی، سایش یا تماس نامناسب در این قسمت میتواند باعث لغزش شود.
در بسیاری از طراحیها تماس مؤثر هندریل با مجموعه محرک را حفظ میکنند. سایش یا تنظیم نامتقارن آنها روی حرکت اثر میگذارد.
مسیر حرکت را هدایت میکنند. رولر گیرپاژ، ساییده یا کج میتواند مقاومت و نیروی جانبی ایجاد کند.
کشش حلقه را در محدوده طراحی نگه میدارد. روش تنظیم آن بین مدلها و سازندگان مختلف یکسان نیست.
به همین دلیل، دیدن یک هندریل کند یا لغزنده نباید مستقیماً به تصمیم «کشش را بیشتر کنیم» منجر شود. گاهی مقاومت اضافی در مسیر یا مشکل مجموعه محرک دقیقاً همین علامت را ایجاد میکند.
کشش باید به اندازهای باشد که حلقه هندریل در مسیر خود پایدار بماند و مجموعه محرک بتواند نیرو را بدون لغزش غیرعادی منتقل کند. از طرف دیگر، سیستم نباید آنقدر سفت شود که مقاومت حرکت و بار واردشده به اجزای مسیر افزایش پیدا کند.
اگر کشش از مقدار موردنیاز طراحی کمتر شود، تماس مؤثر در مجموعه محرک ممکن است کاهش پیدا کند. نتیجه میتواند به شکل لغزش، مکث در شروع حرکت، حرکت نامنظم یا اختلاف محسوس بین حرکت هندریل و پلهها دیده شود.
در بعضی طراحیها، شل شدن بیش از حد در مسیر برگشت نیز قابل مشاهده است. با این حال، همین نشانهها میتوانند علتهای دیگری هم داشته باشند؛ بنابراین مشاهده آنها بهتنهایی برای تشخیص کافی نیست.
سفت کردن بیش از اندازه نیز راهحل نیست. کشش زیاد میتواند مقاومت حرکت را افزایش دهد و فشار بیشتری به رولرها، Guideها، مجموعه محرک و ساختار خود هندریل وارد کند.
صدای تماس غیرعادی، افزایش سایش، گرمای غیرمعمول در بعضی اجزا یا تولید گرد لاستیکی میتوانند سرنخهایی برای بررسی بیشتر باشند؛ اما علت دقیق باید روی همان دستگاه مشخص شود.
در حرکت طبیعی، هندریل نباید تمایل دائمی و قابل توجهی به چپ یا راست داشته باشد. چیزی که برای تکنسین اهمیت دارد، فقط مقدار انحراف نیست؛ بلکه باید مشخص شود این انحراف از کجا شروع میشود و آیا در تمام مسیر ادامه دارد یا فقط در یک نقطه اتفاق میافتد.
اگر بلافاصله بعد از خروج از مجموعه محرک، هندریل به یک سمت رانده میشود، همراستایی Drive و Guide همان ناحیه اهمیت بیشتری پیدا میکند. اگر ایراد فقط در قسمت خاصی دیده شود، Roller یا Guide همان نقطه مشکوکتر است.
حالت دیگری هم وجود دارد: مشکل دقیقاً در یک بخش مشخص از خود هندریل دیده میشود و با هر دور گردش دوباره به همان نقطه بازمیگردد. در چنین شرایطی باید خود قطعه، لبهها، ساختار داخلی و محل اتصال آن بررسی شود.
| الگوی مشاهدهشده | اولویت بررسی | اشتباه رایج |
|---|---|---|
| انحراف بلافاصله پس از Drive | Alignment مجموعه محرک و Guide خروجی | تعویض سریع خود هندریل |
| انحراف فقط در یک ناحیه | Guide Roller، Newel Roller و براکت همان قسمت | تغییر کشش کل سیستم |
| ایراد تکرارشونده در یک نقطه از حلقه | خود هندریل و محل اتصال | کج کردن Roller برای جبران |
| حرکت سخت در تمام مسیر | مقاومت مسیر، Rollerها، Guide و کشش | افزایش فشار Drive |
عیبیابی بهتر است از سادهترین مشاهدهها شروع شود و بعد به تنظیمات مکانیکی برسد. تغییر چند Roller یا چند نقطه تنظیم بهطور همزمان معمولاً تشخیص علت اصلی را سختتر میکند.
یکی از خطاهای رایج این است که Slip یا لغزش هندریل مستقیماً به کم بودن کشش نسبت داده شود. در حالی که انتقال حرکت به اصطکاک و تماس مؤثر در مجموعه Drive هم وابسته است.
آلودگی روغنی، سایش سطح محرک، وضعیت نامناسب Pressure Roller یا مقاومت زیاد در مسیر برگشت میتواند باعث شود سیستم با وجود کشش ظاهراً مناسب باز هم بلغزد.
اگر مشکل مستقیماً به فلکه محرک، سطح تماس و فشار مجموعه Drive مربوط باشد، موضوع وارد حوزه مقاله تنظیمات فلکه محرک هندریل؛ دلایل لیز خوردن و داغ شدن دستگیرهها میشود. در این مقاله هدف این است که قبل از Adjustment مشخص کنیم ایراد واقعاً از کشش و مسیر حرکت است یا از سیستم محرک.
در بهرهبرداری طبیعی، حرکت هندریل باید با حرکت پلهها هماهنگ باشد. عقب ماندن محسوس، مکث در شروع، توقف لحظهای یا اختلاف حرکتی که مسافر بتواند آن را احساس کند، یک نشانه فنی است و نباید نادیده گرفته شود.
اما مقدار دقیق مجاز و روش تست، موضوعی وابسته به استاندارد قابل اعمال و طراحی دستگاه است. برای همین در سرویس نباید از یک عدد ثابت برای همه برندها استفاده کرد.
در چکلیست سرویس، بهتر است عبارت «تنظیم کشش و حرکت هندریل و آکس بودن هندریل» فقط با یک تیک سالم یا خراب بسته نشود. چند مشاهده کوتاه میتواند گزارش را برای بازدید بعدی بسیار مفیدتر کند.
| آیتم کنترل | وضعیت طبیعی | نشانه نیازمند بررسی |
|---|---|---|
| حرکت کلی هندریل | یکنواخت | مکث، ضربه، پرش یا حرکت ناپیوسته |
| Tracking | پایدار | تمایل دائمی به یک سمت |
| خروج از Drive | همراستا | ورود زاویهدار به Guide |
| سطح و لبهها | بدون آسیب | ترک، پارگی، سایش موضعی یا تغییر شکل |
| Rollerها | سالم | گیرپاژ، لقی یا سایش نامتقارن |
| سطح Drive | تمیز | روغن، گریس یا گرد لاستیکی غیرعادی |
| کشش | طبق Manual | خارج از محدوده تعریفشده سازنده |
| صدا و رفتار حرکتی | عادی | صدای تازه، اصطکاک یا لرزش غیرعادی |
اگر مشکل در ناحیه اتصال دیده میشود، مقاله آپارات و ولکانیزاسیون هندریل پله برقی موضوع اتصال و تعمیر این بخش را جداگانه بررسی میکند.
مجموعه Drive و Tension شامل قطعات دوار، نقاط گیر افتادن و در بعضی طراحیها اجزای تحت تنش فنری است. بازکردن، تنظیم یا جابهجایی این قسمتها باید توسط تکنسین آموزشدیده و طبق روش ایمن همان دستگاه انجام شود.
همچنین فعال شدن یک Safety Device نباید با بایپس کردن آن حل شود. اگر مشکل حرکت هندریل باعث عملکرد یک تجهیز حفاظتی شده است، ابتدا علت اصلی باید مشخص و برطرف شود.
همه مشکلات با Adjustment حل نمیشوند. اگر خود هندریل سالم باشد و تنظیم مکانیکی از محدوده خارج شده باشد، اصلاح تنظیم میتواند عملکرد طبیعی را برگرداند.
اما ترک، پارگی، تغییر شکل، آسیب لبهها، خرابی لایه داخلی یا ایرادی که همیشه در یک نقطه مشخص از حلقه تکرار میشود، احتمال وجود مشکل در خود قطعه را بیشتر میکند.
| وضعیت | اقدام محتمل | قبل از تصمیم چه چیزی بررسی شود؟ |
|---|---|---|
| کشش خارج از تنظیم و هندریل سالم | تنظیم طبق Manual | علت تغییر تنظیم و وضعیت Drive |
| Tracking نامناسب بدون آسیب ظاهری | عیبیابی Guide و Alignment | Rollerها و خروجی Drive |
| لغزش همراه آلودگی یا سایش Drive | رفع علت مجموعه محرک | سطح تماس و Pressure Roller |
| تغییر شکل موضعی تکرارشونده | بررسی خود هندریل | Splice و ساختار قطعه |
| آسیب ساختاری جدی | ارزیابی تعمیر یا تعویض | علت ایجاد آسیب در مسیر |
اگر یک ایراد در چند سرویس متوالی دوباره ظاهر میشود، بهتر است دیگر آن را فقط «نیاز به تنظیم» ثبت نکنیم. در این مرحله باید دنبال علت ریشهای رفت؛ چون Adjustment تکراری ممکن است صرفاً علامت خرابی را موقتاً پنهان کند.
خیر. آلودگی سطح Drive، سایش مجموعه محرک، مشکل Pressure Roller یا افزایش مقاومت در مسیر نیز میتواند لغزش ایجاد کند. وضعیت کشش باید در کنار این عوامل بررسی شود.
در اصطلاح کارگاهی معمولاً منظور این است که هندریل بدون انحراف جانبی غیرعادی و با همراستایی مناسب وارد مسیر Guide شود. از نظر فنی باید Tracking خود هندریل را از Alignment قطعات مکانیکی جدا کرد.
علت میتواند همراستایی نامناسب Drive، Roller معیوب، مشکل Guide یا تغییر شکل خود هندریل باشد. محل شروع انحراف باید پیش از هر تنظیم مشخص شود.
خیر. روش ایجاد، اندازهگیری و تنظیم کشش میان برندها و مدلهای مختلف متفاوت است. مقدار Adjustment باید از دستورالعمل همان دستگاه گرفته شود.
خیر. ابتدا Guide، Roller، مجموعه Drive، کشش و Alignment بررسی میشوند. فقط اگر ایراد از ساختار، لبهها یا تغییر شکل خود هندریل باشد، تعمیر یا تعویض مطرح میشود.
تنظیم کشش هندریل پله برقی زمانی درست انجام میشود که تکنسین قبل از هر Adjustment بداند مشکل مربوط به کدام بخش است. کشش نامناسب، Tracking ضعیف، Misalignment، Roller معیوب، مقاومت مسیر و لغزش در Drive میتوانند نشانههای شبیه به هم ایجاد کنند، اما روش اصلاح آنها یکسان نیست.
رویکرد بهتر این است که ابتدا رفتار سیستم مشاهده شود، محل شروع انحراف یا لغزش مشخص گردد و Guideها، Rollerها و مجموعه محرک بررسی شوند. فقط بعد از این مرحله، اگر نیاز به تنظیم وجود داشت، Adjustment مطابق Manual همان دستگاه انجام شود.
در سرویس دورهای نیز این آیتم بهتر است در کنار سایر کنترلهای سرویس پله برقی با شرح وضعیت و نتیجه تست نهایی ثبت شود؛ نه فقط با عبارت کلی «هندریل تنظیم شد».
