ترازبندی شفت موتور و گیربکس پله برقی فرآیندی مهندسی برای هم‌راستا کردن دقیق محورهای چرخشی این دو قطعه حیاتی است. هدف اصلی از این کار، جلوگیری از ارتعاشات مخرب، کاهش سایش زودرس یاتاقان‌ها و کوپلینگ‌ها، و افزایش طول عمر مفید سیستم محرکه پله برقی است. یک ترازبندی دقیق تضمین می‌کند که انتقال قدرت با بالاترین راندمان و کمترین اتلاف انرژی انجام شود.

اهمیت ترازبندی شفت موتور و گیربکس پله برقی در کاهش ارتعاشات

سیستم محرکه (Drive System) قلب تپنده هر پله برقی است و عملکرد روان آن مستقیماً به هماهنگی میان موتور الکتریکی و گیربکس بستگی دارد. ترازبندی شفت موتور و گیربکس پله برقی به معنای قرار دادن محورهای چرخش این دو تجهیز در یک خط مستقیم (Collinear) تحت شرایط عملیاتی است.

زمانی که این دو شفت به درستی هم‌راستا نباشند، نیروهای دینامیکی مخربی در سیستم ایجاد می‌شود. این نیروها به صورت لرزش‌های متناوب خود را نشان می‌دهند که نه تنها باعث ایجاد صدای ناهنجار و کاهش سطح راحتی مسافران می‌شود، بلکه تنش‌های مکانیکی شدیدی را به قطعات داخلی وارد می‌کند.

کوپلینگ‌ها که وظیفه اتصال این دو شفت را بر عهده دارند، تا حد مشخصی می‌توانند ناترازی را تحمل کنند؛ اما اگر میزان این انحراف از حد مجاز فراتر رود، فشار مضاعفی به یاتاقان‌ها (Bearings)، کاسه نمدها و چرخ‌دنده‌های گیربکس وارد خواهد شد. متخصصان ما در شرکت پله برقی لاین همواره تأکید می‌کنند که بسیاری از خرابی‌های ناگهانی سیستم محرکه، ریشه در عدم توجه به همین هم‌راستایی اولیه دارد.

نکته تخصی لاین:
تجربه تکنسین‌های ما نشان می‌دهد که حتی یک ناترازی جزئی در حد چند دهم میلی‌متر، می‌تواند دمای یاتاقان‌ها را به شدت افزایش دهد و مصرف انرژی الکتریکی موتور را بین ۵ تا ۱۵ درصد بالا ببرد. بنابراین، ترازبندی صرفاً یک اقدام پیشگیرانه مکانیکی نیست، بلکه راهکاری برای بهینه‌سازی مصرف انرژی است.

اهمیت اصلی ترازبندی در سیستم محرکه پله برقی، حذف نیروهای دینامیکی مخرب است. هم‌راستایی دقیق شفت‌ها از لرزش سیستم، سایش زودرس کوپلینگ‌ها و یاتاقان‌ها جلوگیری کرده و راندمان مصرف انرژی را بهینه می‌کند.

انواع ناترازی (Misalignment) در شفت موتور و گیربکس پله برقی

برای انجام صحیح فرآیند ترازبندی شفت موتور و گیربکس پله برقی، درک دقیق انواع انحراف‌ها و ناترازی‌های احتمالی ضروری است. ناترازی زمانی رخ می‌دهد که محور چرخش (Centerline) شفت موتور با محور چرخش گیربکس در یک راستا نباشد. تکنسین‌های پله برقی لاین در هنگام سرویس پله برقی، عموماً با سه حالت اصلی از ناترازی مواجه می‌شوند که هر کدام نیازمند اصلاحات خاص خود هستند.

ناترازی موازی (Parallel Misalignment) یا آفست

در این حالت، محورهای چرخش موتور و گیربکس کاملاً موازی هستند، اما در یک امتداد قرار ندارند و فاصله‌ای به اندازه Δx یا Δy بین آن‌ها وجود دارد. ناترازی موازی می‌تواند در صفحات افقی یا عمودی رخ دهد. این نوع انحراف باعث ایجاد نیروهای شعاعی شدیدی می‌شود که مستقیماً به یاتاقان‌ها و کاسه نمدها فشار وارد کرده و خطر نشت روغن از گیربکس را افزایش می‌دهد.

ناترازی زاویه‌ای (Angular Misalignment)

در ناترازی زاویه‌ای، شفت‌ها موازی نیستند و محورهای چرخش آن‌ها در یک نقطه با زاویهθ یکدیگر را قطع می‌کنند. این نوع انحراف باعث ایجاد ارتعاشات محوری (Axial) و خمشی در شفت می‌شود. اگر زاویه θ از حد مجاز کوپلینگ فراتر رود، لبه‌های کوپلینگ به شدت ساییده شده و خطر شکستگی ناگهانی شفت (Shaft fatigue) در موتور درایو افزایش می‌یابد.

ناترازی ترکیبی (Combined Misalignment)

در دنیای واقعی و در محیط کارگاه، به ندرت پیش می‌آید که فقط یک نوع ناترازی وجود داشته باشد. ناترازی ترکیبی، حالتی است که در آن شفت‌ها هم دارای انحراف موازی (آفست) و هم انحراف زاویه‌ای هستند. اصلاح این نوع ناترازی پیچیده‌تر است و نیازمند تجهیزات دقیق‌تری می‌باشد.

نکته از زبان تکنسین لاین:
در بررسی‌های دوره‌ای ایمنی پله برقی، ما معمولاً با ناترازی ترکیبی روبرو هستیم. تنظیم پایه موتور با استفاده از شیم‌گذاری (Shimming) برای رفع خطای عمودی، و جابجایی افقی برای رفع خطای زاویه‌ای، دو مرحله اساسی است که باید با دقت در حد دهم و صدم میلی‌متر (0.01mm) انجام شود.

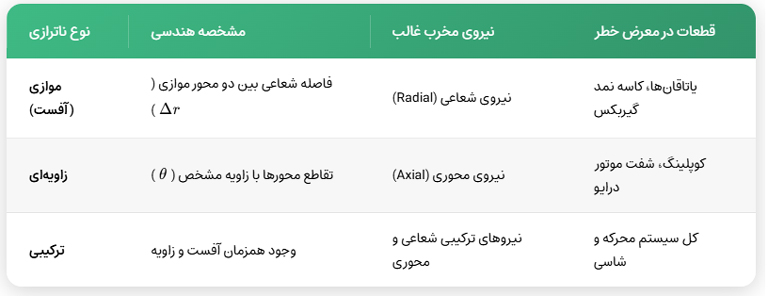

ناترازی شفت‌ها در سیستم محرکه به سه دسته موازی (آفست)، زاویه‌ای و ترکیبی تقسیم می‌شود. ناترازی موازی نیروهای شعاعی و ناترازی زاویه‌ای نیروهای محوری مخربی ایجاد می‌کنند. شناخت این الگوها برای اصلاح دقیق و حفظ سلامت قطعات گیربکس و موتور درایو ضروری است.

علل اصلی بروز ناترازی در شفت موتور درایو و گیربکس

برای اجرای موفقیت‌آمیز ترازبندی شفت موتور و گیربکس پله برقی، تنها اصلاح خطا کافی نیست، بلکه باید ریشه و علت بروز ناترازی را شناسایی و برطرف کرد تا از بازگشت مجدد مشکل جلوگیری شود. در سیستم‌های سنگین مانند پله برقی، عوامل مکانیکی و محیطی مختلفی می‌توانند هم‌راستایی اولیه شفت‌ها را بر هم بزنند.

پدیده پایه نرم (Soft Foot) و خطاهای نصب

یکی از شایع‌ترین دلایل ناترازی در پله برقی، پدیده «پایه نرم» است. این حالت زمانی رخ می‌دهد که پایه‌های موتور یا گیربکس به طور یکنواخت و کامل روی شاسی قرار نگرفته باشند (مشابه لق زدن یک صندلی روی سطح ناهموار). اگر تکنسین بدون رفع این لقی، پیچ‌های پایه را سفت کند، بدنه موتور دچار اعوجاج (Distortion) شده و محور چرخش شفت جابجا می‌شود. خطای پایه نرم معمولاً زمانی که فاصله بین پایه و شاسی بیش از Δh=0.05mm باشد، تأثیر مخربی بر ترازبندی می‌گذارد و باید قبل از شروع فرآیند الاینمنت، با شیم‌گذاری دقیق برطرف شود.

نشست سازه و انبساط حرارتی تجهیزات

موتور و گیربکس پله برقی از آلیاژهای فلزی متفاوتی ساخته شده‌اند و در حین کار به دماهای مختلفی می‌رسند. بر اساس قوانین ترمودینامیک و رابطه ΔL=α⋅L⋅ΔT (که در آن α ضریب انبساط حرارتی است)، این اختلاف دما باعث انبساط (Thermal Growth) ناهمگون پایه‌ها و شفت‌ها می‌شود. به این معنا که تجهیزی که در حالت سرد کاملاً تراز بوده، ممکن است در دمای کاری دچار ناترازی شود.

علاوه بر این، در پله برقی‌های با ارتفاع بالا (High-rise)، شاسی (Truss) پله برقی تحت تأثیر وزن مسافران و ارتعاشات مداوم، ممکن است در طول زمان دچار نشست یا پیچش میکروسکوپی شود که این تغییر شکل سازه‌ای، مستقیماً تراز شفت‌ها را از بین می‌برد.

نکته تخصصی لاین
تکنسین‌های مجرب پله برقی لاین می‌دانند که بهترین زمان برای کنترل ترازبندی شفت موتور و گیربکس پله برقی، بلافاصله پس از توقف دستگاه و در زمانی است که تجهیزات هنوز در دمای کاری (Operating Temperature) خود قرار دارند. انجام ترازبندی در حالت کاملاً سرد، خطای ناشی از انبساط حرارتی را نادیده می‌گیرد.

علل اصلی ناترازی شفت موتور و گیربکس پله برقی شامل خطاهای نصب مانند پدیده پایه نرم (Soft Foot)، اعوجاج شاسی، نشست سازه و انبساط حرارتی ناهمگون تجهیزات در حین کار است. شناسایی این عوامل پیش از انجام عملیات ترازبندی برای پایداری هم‌راستایی شفت‌ها ضروری است.

تحلیل ارتعاشات و پیامدهای مخرب ناترازی

عدم توجه به ترازبندی شفت موتور و گیربکس پله برقی صرفاً یک خطای هندسی نیست، بلکه منشأ تولید نیروهای دینامیکی مخربی است که به صورت ارتعاشات مکانیکی در کل سیستم پخش می‌شود. تحلیل این ارتعاشات به مهندسان کمک می‌کند تا پیش از خرابی کامل سیستم، شدت و نوع ناترازی را تشخیص دهند.

مکانیزم ایجاد ارتعاش و فرکانس‌های مشخصه (FFT)

هنگامی که شفت‌ها در یک راستا نباشند، در هر دور چرخش، نیروهای خمشی متناوبی به سیستم وارد می‌شود. برای تحلیل دقیق این پدیده از تبدیل فوریه سریع (FFT) استفاده می‌شود تا طیف فرکانسی ارتعاشات استخراج گردد. در پایش وضعیت (Condition Monitoring)، ناترازی معمولاً خود را با قله‌های (Peaks) دامنه بالا در فرکانس‌های مشخصه چرخش نشان می‌دهد.

فرکانس غالب در ناترازی، معمولاً در هارمونیک‌های اول و دوم سرعت دورانی یعنی 1X و 2X (و گاهی 3X) ظاهر می‌شود. به عنوان مثال، وجود ارتعاشات محوری (Axial) شدید در فرکانس 1X، نشان‌دهنده ناترازی زاویه‌ای است، در حالی که ارتعاشات شعاعی (Radial) در فرکانس‌های 1X و 2X حاکی از ناترازی موازی است.

تأثیرات مخرب بر یاتاقان‌ها، کوپلینگ و دنده‌های گیربکس

نیروهای دینامیکی حاصل از ناترازی، عمر مفید قطعات استهلاکی را به شدت کاهش می‌دهند:

• یاتاقان‌ها (Bearings): بر اساس رابطه عمر خستگی یاتاقان‌ها pL10​=(C/P)p، با افزایش بار معادل (P) ناشی از ناترازی، عمر یاتاقان به صورت لگاریتمی افت می‌کند. این فشار مضاعف منجر به پوسته شدن (Spalling) و خرابی زودرس ساچمه‌ها می‌گردد.
• کوپلینگ‌ها: کوپلینگ‌های انعطاف‌پذیر تنها می‌توانند درصد بسیار کمی از خطا را جبران کنند. ناترازی بیش از حد باعث سایش سریع لاستیک‌های رابط، تولید حرارت بالا و در نهایت پارگی قطعات پلیمری کوپلینگ می‌شود.
• دنده‌های گیربکس: ارتعاشات منتقل شده از شفت به داخل گیربکس، باعث درگیری نامناسب دنده‌ها، سایش نامتقارن، افزایش پدیده Backlash و تولید صدای زوزه در حین کارکرد پله برقی می‌شود.

نکته تخصصی لاین:
تیم مهندسی پله برقی لاین همواره تأکید دارد که بسیاری از خرابی‌های فاجعه‌بار گیربکس‌ها (مانند شکستگی دنده برنجی یا شفت ماردون)، ریشه در عدم ترازبندی شفت موتور و گیربکس پله برقی در زمان نصب اولیه دارد. ارتعاشات پنهان می‌توانند ماه‌ها به سیستم آسیب بزنند بدون آنکه در ظاهر دستگاه مشخص باشند.

ناترازی شفت‌ها باعث تولید نیروهای مخرب و ارتعاشات شدید می‌شود که در تحلیل طیف فرکانسی (FFT) در هارمونیک‌های 1X و 2X قابل مشاهده است. این ارتعاشات به شدت عمر یاتاقان‌ها، کوپلینگ‌ها و دنده‌های گیربکس را کاهش داده و منجر به خرابی زودرس سیستم محرکه پله برقی می‌شوند.

استانداردهای بین‌المللی حاکم بر ارتعاشات و ایمنی پله برقی

برای اطمینان از عملکرد ایمن و طول عمر بالای سیستم محرکه، نهادهای استاندارد بین‌المللی دستورالعمل‌های سخت‌گیرانه‌ای را برای میزان مجاز ارتعاشات و کیفیت نصب تجهیزات تدوین کرده‌اند. رعایت دقیق این استانداردها ارتباط مستقیمی با دقت ترازبندی شفت موتور و گیربکس پله برقی دارد.

نقش استاندارد EN 115 در ایمنی دستگاه

استاندارد ایمنی پله برقی‌ها و پیاده‌روهای متحرک (EN 115)، به عنوان مرجع اصلی طراحی و نصب این تجهیزات در سراسر جهان شناخته می‌شود. اگرچه این استاندارد بیشتر بر روی ایمنی مسافران تمرکز دارد، اما به صراحت بیان می‌کند که تجهیزات محرکه باید به گونه‌ای نصب و نگهداری شوند که از ایجاد هرگونه لرزش و صدای ناهنجار که نشان‌دهنده نقص مکانیکی یا خطر احتمالی است، جلوگیری شود. اجرای اصولی ترازبندی شفت، پیش‌نیاز اساسی برای پاس کردن تست‌های راه‌اندازی منطبق بر الزامات EN 115 است.

ارزیابی ارتعاشات بر اساس استاندارد ISO 20816

برای پایش وضعیت ماشین‌آلات دوار، استاندارد ISO 20816 (که جایگزین استاندارد قدیمی‌تر ISO 10816 شده است) مرجع اصلی مهندسان است. این استاندارد تجهیزات را بر اساس توان و نوع نصب طبقه‌بندی کرده و محدوده‌های مجاز سرعت ارتعاش موثر (vrms​) را تعیین می‌کند.

در سیستم‌های محرکه پله برقی، در صورتی که تجهیزات به درستی روی شاسی مستقر شده باشند، معمولاً قرار گرفتن ارتعاشات در محدوده کلاس B (عملکرد قابل قبول برای کارکرد مداوم) هدف‌گذاری می‌شود. به عنوان مثال، اگر مقدار سرعت ارتعاشات به دلیل ناترازی از مرز هشدار (معمولاً مقادیر بالاتر از vrms​=4.5mm/s برای ماشین‌آلات متوسط) عبور کند، سیستم در منطقه خطرناک (Zone C یا D) قرار گرفته و نیازمند توقف و اصلاح فوری هم‌راستایی شفت‌ها خواهد بود.

نکته تخصصی لاین:
متخصصان کنترل کیفیت در پله برقی لاین تأکید می‌کنند که صرفاً تکیه بر گوش انسان برای تشخیص صدای ناهنجار کافی نیست. ما برای تضمین کیفیت، پس از انجام ترازبندی شفت موتور و گیربکس پله برقی، ارتعاشات سیستم را با دستگاه‌های آنالایزر ارتعاشات (Vibration Analyzer) سنجیده و با مقادیر مجاز در ISO 20816 مطابقت می‌دهیم تا از سلامت کامل کوپلینگ و یاتاقان‌ها اطمینان حاصل کنیم.

استانداردهای بین‌المللی نظیر EN 115 (ایمنی پله برقی) و ISO 20816 (ارزیابی ارتعاشات ماشین‌آلات دوار)، الزامات سخت‌گیرانه‌ای برای محدود کردن لرزش سیستم محرکه دارند. ترازبندی دقیق شفت موتور و گیربکس برای حفظ ارتعاشات موثر (v_{rms}​) در محدوده مجاز و جلوگیری از ورود دستگاه به منطقه خطر حیاتی است.

روش‌های مدرن و سنتی ترازبندی شفت در سیستم محرکه پله برقی

برای انجام ترازبندی شفت موتور و گیربکس پله برقی، تکنسین‌ها از روش‌ها و ابزارهای مختلفی استفاده می‌کنند. انتخاب ابزار مناسب تأثیر مستقیمی بر دقت نهایی، زمان صرف شده و در نهایت میزان ارتعاشات دستگاه خواهد داشت. در ادامه دو روش اصلی و پرکاربرد در صنعت پله برقی را بررسی و مقایسه می‌کنیم.

ترازبندی لیزری شفت (Laser Shaft Alignment)

سیستم‌های هم‌راستاسازی لیزری پیشرفته‌ترین و دقیق‌ترین روش موجود برای تنظیم شفت‌ها هستند. در این روش، سنسورهای لیزری بر روی هر دو شفت موتور و گیربکس نصب می‌شوند و با چرخش شفت‌ها، نرم‌افزار دستگاه میزان دقیق ناترازی را در دو محور افقی و عمودی محاسبه می‌کند.

مزایای اصلی این روش عبارتند از:

• دقت فوق‌العاده بالا: توانایی اندازه‌گیری خطاها با دقت ±0.01mm
• سرعت و کارایی: کاهش چشمگیر زمان توقف (Downtime) دستگاه به دلیل محاسبات خودکار نرم‌افزاری.
• تشخیص جامع خطاها: قابلیت تشخیص همزمان ناترازی موازی، زاویه‌ای، ترکیبی و حتی پدیده پایه نرم (Soft Foot).
• نمایش بصری: ارائه راهنمای تصویری به تکنسین برای اضافه یا کم کردن دقیق شیم‌ها (Shims).

استفاده از ساعت اندیکاتور و فیلرگیج (Dial Indicator & Feeler Gauge)

این روش که به عنوان روش سنتی ترازبندی شناخته می‌شود، سال‌هاست که در صنعت کاربرد دارد. در این حالت، تکنسین با استفاده از یک یا دو ساعت اندیکاتور و چرخاندن شفت‌ها، میزان لنگی و انحراف را قرائت کرده و با محاسبات دستی یا گرافیکی، مقدار اصلاحات را به دست می‌آورد.

ویژگی‌های این روش:

• نیاز به مهارت بالا: دقت کار به شدت وابسته به تجربه و مهارت تکنسین است.
• زمان‌بر بودن: فرآیند خواندن، محاسبه و اعمال تغییرات بسیار طولانی‌تر از روش لیزری است.
• احتمال خطای انسانی: خطاهایی مانند افتادگی براکت (Sag) ساعت اندیکاتور می‌تواند نتایج را دچار انحراف کند.

نکته تخصصی لاین:
فضای موتورخانه پله برقی معمولاً بسیار محدود و تاریک است که خواندن دقیق ساعت‌های اندیکاتور را دشوار می‌کند. تیم فنی پله برقی لاین همواره از تجهیزات پیشرفته ترازبندی لیزری استفاده می‌کند؛ زیرا این سیستم‌ها علاوه بر دقت بالاتر، در فضاهای تنگ موتورخانه به راحتی نصب شده و نتایج را به صورت بی‌سیم (Wireless) بر روی تبلت نمایش می‌دهند که این امر خطای انسانی را به صفر می‌رساند.

برای ترازبندی شفت موتور و گیربکس پله برقی، روش لیزری به دلیل دقت بالا (±0.01mm)، سرعت عمل و تشخیص جامع خطاها (مانند پایه نرم) نسبت به روش سنتی ساعت اندیکاتور برتری دارد. روش سنتی زمان‌بر بوده و در فضای محدود پله برقی مستعد خطای انسانی است.

مراحل گام‌به‌گام ترازبندی شفت (چک‌لیست عملی تکنسین‌ها)

اجرای صحیح فرآیند ترازبندی نیازمند یک رویکرد سیستماتیک و دقیق است. استفاده از ساختار مرحله‌به‌مرحله زیر (که بر اساس پروتکل‌های استاندارد نگهداری تدوین شده است) به تکنسین‌های پله برقی کمک می‌کند تا ارتعاشات را به حداقل رسانده و طول عمر قطعات را افزایش دهند. این بخش به گونه‌ای تنظیم شده است که به عنوان یک دستورالعمل عملی (How-To) در موتورخانه قابل استفاده باشد.

گام اول: ایمنی و آماده‌سازی اولیه (Preparation & Safety)

• قطع برق (LOTO): ابتدا منبع تغذیه اصلی پله برقی را قطع کرده و از سیستم Lockout/Tagout برای جلوگیری از روشن شدن تصادفی استفاده کنید.
• تمیزکاری: سطوح پایه موتور، شیم‌ها (Shims) و کوپلینگ‌ها را از هرگونه زنگ‌زدگی، گریس، خاک و رنگ پاک کنید. وجود کوچکترین آلودگی می‌تواند خطای اندازه‌گیری ایجاد کند.
• بررسی لوله‌ها و اتصالات: اطمینان حاصل کنید که هیچ نیروی خارجی از طریق لوله‌های انتقال روغن یا کابل‌ها به موتور و گیربکس وارد نمی‌شود (Pipe Strain).

گام دوم: بررسی و رفع پدیده پایه نرم (Soft Foot Check)

همان‌طور که در بخش‌های قبل اشاره شد، پایه نرم عامل اصلی خطای ترازبندی است.

• پیچ‌های پایه موتور را باز کنید.
• با استفاده از فیلرگیج (Feeler Gauge) یا سیستم لیزری، فاصله بین هر پایه و شاسی را بررسی کنید.
• اگر فاصله‌ای بیش از 0.05mm مشاهده شد، آن را با قرار دادن شیم‌های مناسب پر کنید تا موتور کاملاً بدون لقی روی شاسی بنشیند.

گام سوم: نصب تجهیزات و اندازه‌گیری اولیه (Initial Measurement)

• سنسورهای لیزری (یا ساعت‌های اندیکاتور) را روی شفت یا هاب کوپلینگ موتور و گیربکس نصب کنید.
• ابعاد هندسی (فاصله سنسورها تا مرکز کوپلینگ و تا پایه‌های موتور) را در نرم‌افزار دستگاه وارد کنید.
• شفت‌ها را به صورت همزمان (حداقل به میزان ۱۸۰ درجه) بچرخانید تا دستگاه لیزر میزان دقیق ناترازی افقی و عمودی را محاسبه کند.

گام چهارم: اصلاحات در صفحه عمودی (Vertical Correction)

• بر اساس اعداد نمایش داده شده توسط دستگاه، موتور باید در راستای عمودی بالا یا پایین برود.
• برای این کار، پیچ‌های پایه را شل کرده و مقدار محاسبه شده از شیم‌های استاندارد (استیل ضد زنگ) را به پایه‌های جلو یا عقب موتور اضافه یا از آن‌ها کم کنید.

گام پنجم: اصلاحات در صفحه افقی (Horizontal Correction)

• پس از تنظیم عمودی، نوبت به تراز افقی می‌رسد.
• با استفاده از پیچ‌های جک‌کننده (Jacking Bolts) تعبیه شده در کنار پایه‌های موتور، آن را به آرامی به سمت چپ یا راست حرکت دهید تا اعداد روی نمایشگر لیزر به محدوده سبز (مجاز) برسند. (ضربه زدن با چکش به هیچ وجه توصیه نمی‌شود).

گام ششم: سفت کردن نهایی و مستندسازی (Final Check & Documentation)

• پیچ‌های پایه موتور را با استفاده از ترکمتر (Torque Wrench) و به صورت ضربدری با گشتاور مشخص شده توسط سازنده سفت کنید.
• یک بار دیگر اندازه‌گیری نهایی را انجام دهید تا مطمئن شوید حین سفت کردن پیچ‌ها، ترازبندی به هم نخورده باشد (تلرانس نهایی باید در محدوده 0.05mm باشد).
• گزارش نهایی ترازبندی را در سیستم مدیریت نگهداری ثبت و ذخیره کنید.

نکته تخصصی لاین:
در پله برقی لاین، تکنسین‌ها موظف‌اند فقط از شیم‌های پیش‌برش‌خورده (Pre-cut) از جنس استیل ضد زنگ (Stainless Steel) کلاس ۳۰۴ استفاده کنند. استفاده از ورق‌های دست‌ساز یا متریال‌های نرم مانند مس و برنج، به مرور زمان تحت فشار وزن موتور له شده و باعث بازگشت ناترازی و ایجاد ارتعاشات پنهان در پله برقی می‌شود.

چک‌لیست عملی ترازبندی شفت پله برقی شامل ۶ گام اساسی است: آماده‌سازی و ایمنی (LOTO)، رفع پایه نرم (Soft foot)، اندازه‌گیری اولیه با لیزر، اعمال اصلاحات عمودی با شیم‌گذاری، اعمال اصلاحات افقی با پیچ‌های جک‌کننده، و در نهایت سفت کردن با ترکمتر و بررسی مجدد تا رسیدن به تلرانس <0.05mm.

نتیجه‌گیری و تأثیر ترازبندی دقیق بر کاهش هزینه‌های نگهداری (ROI)

ترازبندی دقیق شفت موتور و گیربکس در سیستم محرکه پله برقی، تنها یک اقدام پیشگیرانه ساده نیست، بلکه یک سرمایه‌گذاری استراتژیک برای کاهش هزینه‌های عملیاتی (OPEX) و افزایش طول عمر تجهیزات محسوب می‌شود. ناترازی، به عنوان یکی از اصلی‌ترین عوامل تولید ارتعاشات مخرب، می‌تواند به طور خاموش و پیوسته به یاتاقان‌ها، چرخ‌دنده‌ها و کوپلینگ‌ها آسیب برساند.

بررسی‌ها نشان می‌دهد که اجرای صحیح ترازبندی لیزری با دقت بالا (تلرانس 0.05mm) می‌تواند نرخ خرابی یاتاقان‌ها را تا ۵۰ درصد کاهش داده و مصرف انرژی الکتروموتور را بین ۳ تا ۵ درصد بهبود بخشد. بازگشت سرمایه (ROI) در استفاده از تجهیزات دقیق و تکنسین‌های مجرب برای ترازبندی پله برقی، از طریق کاهش زمان توقف (Downtime) دستگاه و جلوگیری از تعویض زودهنگام قطعات گران‌قیمت، در کمتر از یک سال محقق می‌گردد. در پله برقی لاین، ما معتقدیم که ایمنی، عملکرد نرم و بدون ارتعاش، و دوام سیستم، ریشه در دقت میلی‌متری در موتورخانه دارد.
