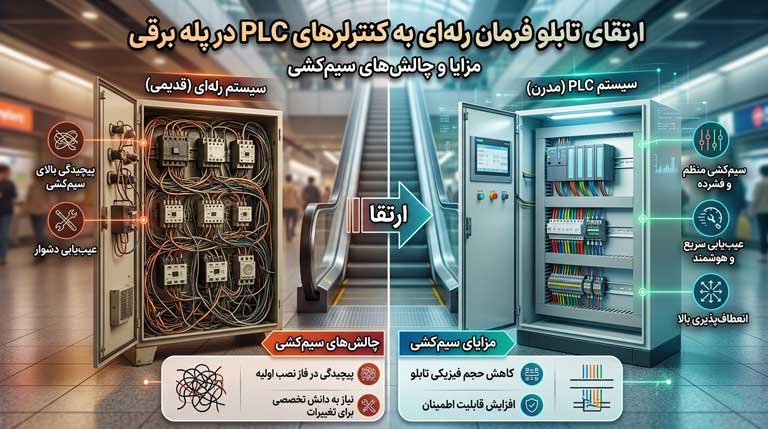

کالبدشکافی مدرن‌سازی؛ چرا تبدیل تابلو رله‌ای به PLC در پله برقی یک ضرورت است؟

صنعت جابه‌جایی عمودی در ایران با چالش بزرگی به نام دستگاه‌های استهلاکی و قدیمی دست‌وپنجه نرم می‌کند. بسیاری از پله برقی های نصب‌شده در مجتمع‌های تجاری سنتی و ایستگاه‌های مترو قدیمی، بین دهه‌های ۱۹۷۰ تا ۲۰۰۰ میلادی تولید شده‌اند. قلب تپنده این دستگاه‌ها، سیستم‌های الکترومکانیکی مبتنی بر رله‌تکنولوژی هستند. این تجهیزات اگرچه در دوران خود شاهکار مهندسی به شمار می‌رفتند، اما امروز با استانداردهای نوین ایمنی پله برقی و شاخص‌های بهینه‌سازی مصرف انرژی فاصله زیادی دارند. فرآیند تبدیل تابلو رله‌ای به PLC در پله برقی دیگر یک ارتقای لوکس و اختیاری نیست، بلکه یک جراحی مهندسی استراتژیک برای زنده نگه‌داشتن و تضمین عملکرد ایمن دستگاه به شمار می‌رود.

منطق رله-کنتاکتوری و نحوه کارکرد مدار سری ایمنی (Safety String)

در پله برقی های قدیمی، تمام تصمیم‌گیری‌های مداری بر عهده تیغه‌های مکانیکی، رله‌های شیشه‌ای، کنتاکتورها و تایمرهای نیوماتیکی است. این معماری بر پایه‌ منطق خطی و سخت‌افزاری (Hardwired Logic) بنا شده است. حیاتی‌ترین بخش این تابلوها، مدار سری ایمنی یا همان Safety String است. در این ساختار، بیش از ۳۰ سنسور فیزیکی و کلید حفاظتی نظیر دکمه‌های توقف اضطراری، سنسور استپ میسینگ (فقدان پله)، شکستگی زنجیر و سنسورهای دامن صفحه شانه به صورت یک حلقه کاملاً متوالی و سری به یکدیگر متصل شده‌اند.

منطق این مدار به صورت صفر و یکی و کاملاً فیزیکی است؛ برق کنترل (عموماً ۱۱۰ یا ۲۲۰ ولت متناوب) باید از تک‌تک این کلیدها عبور کند تا در نهایت بوبین کنتاکتور اصلی ایمنی و مگنت ترمز را برق‌دار کند. اگر حتی یکی از این سنسورها به دلیل بروز خطا باز شود، جریان قطع شده و ترمز مکانیکی درگیر می‌شود. این مکانیزم علی‌رغم سادگی، یک باگ بزرگ دارد: سیستم کاملاً کور و ناآگاه است و هیچ درکی از اینکه کدام سنسور دقیقاً در کدام نقطه از شاسی قطع شده است، ندارد.

آمار خرابی‌ها و باگ‌های استهلاکی در سیستم‌های فرمان قدیمی

بررسی‌های آماری و تجربی در پروژه‌های نوسازی نشان می‌دهد که فرسودگی قطعات مکانیکیِ رله‌ها، عامل بیش از ۳۲ درصد از کل خطاهای منجر به توقف در پله برقی های قدیمی است. پدیده "خال زدن" یا پیتینگ (Pitting) و اکسیداسیون کنتاکت‌ها، بزرگ‌ترین نقطه ضعف رله‌ها و کنتاکتورهاست. هر بار که یک رله زیر بار قطع و وصل می‌شود، یک قوس الکتریکی (آرک) کوچک ایجاد شده که به مرور زمان روکش پلاتین را ذوب کرده و لایه‌ای از کربن بر جای می‌گذارد.

این فرآیند مقاومت کنتاکت را به شدت بالا می‌برد و موجب تولید گرمای موضعی شدید می‌شود. در بدترین سناریو، این گرمای بالاموجب جوش خوردن یا چسبیدن تیغه‌ها (Contact Welding) به یکدیگر می‌شود. اگر رله‌ای در مدار ایمنی دچار چسبیدگی شود، با تحریک سنسور حفاظتی، مدار باز نشده و پله برقی متوقف نخواهد شد؛ یک فاجعه عملیاتی و امنیتی که مستقیماً استاندارد EN 115 را نقض می‌کند.

بن‌بست‌های عیب‌یابی؛ چرا ردیابی خطا در پله برقی قدیمی کابوس تکنسین‌هاست؟

بزرگ‌ترین بن‌بست پله برقی های رله‌ای، نبودِ "حافظه و تاریخچه خطا" است. هنگامی که یک پله برقی قدیمی متوقف می‌شود، هیچ نمایشگر یا کد خطایی وجود ندارد که به تکنسین سرویس پله برقی بگوید مشکل از کجاست. تعمیرکار ناچار است مولتی‌متر به دست گرفته و تک‌تک ترمینال‌ها و ترمینیشن‌های داخل داکت‌ها را گام‌به‌گام چک کند تا نقطه قطع ولتاژ را بیابد.

این فرآیند در مواجهه با "خطاهای شبح" یا intermittencies (خرابی‌های لحظه‌ای که به دلیل لرزش شدید شاسی پله برقی قطع و دوباره وصل می‌شوند) تبدیل به یک کابوس می‌شود؛ زیرا تا رسیدن تکنسین به محل، تیغه لرزان دوباره متصل شده و ردیابی خطای رخ‌داده عملاً غیرممکن می‌گردد. از طرفی، نقشه‌های فنی این دستگاه‌ها معمولاً در طول ۲۰ یا ۳۰ سال گذشته به دلیل تغییرات سلیقه‌ای تعمیرکاران متفرقه مخدوش یا گم شده‌اند، که این امر زمان عیب‌یابی (MTTR) را به طرز چشمگیری افزایش می‌دهد.

نکته تخصصی لاین:
در پله برقی های رله‌ای قدیمی، بسیاری از تعمیرکاران به دلیل ناتوانی در پیدا کردن خطای لحظه‌ای سنسورها، اقدام به "جامپر زدن" یا پل کردن بخش‌هایی از مدار ایمنی می‌کنند تا دستگاه موقتاً راه بیفتد. تیم مهندسی «پله برقی لاین» در زمان بازرسی سیستم‌های استهلاکی بارها با این پدیده خطرناک مواجه شده است. ارتقا به PLC، امکان جامپر زدن‌های غیرمجاز را به صفر می‌رساند؛ چون سیستم هوشمند بلافاصله عدم تطابق منطق ورودی‌ها را شناسایی کرده و خطای نرم‌افزاری صادر می‌کند.

تابلوهای رله‌ای قدیمی پله برقی بر پایه مدار سری فیزیکی کار می‌کنند که به دلیل استهلاک مکانیکی تیغه‌ها، خطر چسبیدن کنتاکت‌ها و نبود سیستم ثبت خطا، زمان عیب‌یابی را طولانی و سطح ایمنی دستگاه را به شدت کاهش می‌دهند؛ نقصی جدی که تبدیل تابلو رله‌ای به PLC در پله برقی را به یک ضرورت فنی تبدیل کرده است.

انقلاب هوشمند؛ مزایای استراتژیک هجرت به سیستم‌های کنترل هوشمند PLC

جایگزین کردن منطق فرسوده مکانیکی با یک ریزپردازنده هوشمند صنعتی، پله برقی را از یک ماشین مکانیکی کور به یک سیستم خودمختار و خودآگاه تبدیل می‌کند. فرآیند تبدیل تابلو رله‌ای به PLC در پله برقی مهندسان و مدیران مجتمع‌ها را قادر می‌سازد تا کنترل مطلق بر پارامترهای حرکتی، ایمنی و هزینه‌های جاری دستگاه داشته باشند. برند «پله برقی لاین» در پروژه‌های نوسازی خود، سیستم‌های میکروکنترلری قدیمی را با ماژول‌های Fail-Safe (خطا-امن) استاندارد جایگزین می‌کند تا پایداری سیستم در بالاترین سطح ممکن تضمین شود.

جدول مقایسه همه‌جانبه مشخصات فنی تابلوهای رله‌ای و سیستم‌های Fail-Safe PLC

برای درک بهتر ابعاد این تحول تکنولوژیک، باید تفاوت‌های بنیادین این دو لایه سخت‌افزاری را در قالب شاخص‌های مهندسی برق بررسی کرد:

مدیریت بهینه مصرف انرژی پله برقی با پروتکل‌های ارتباطی VFD و حالت Crawl Speed

یکی از بزرگ‌ترین نقاط ضعف نرده برقی یا همان پله برقی های رله‌ای، مصرف انرژی سرسام‌آور آن‌هاست. در سیستم‌های قدیمی، موتور سه فاز القایی به صورت مستقیم (Direct On-Line) به شبکه برق متصل می‌شود. این امر در لحظه استارت، جریان هجومی شدیدی (تا ۶ برابر جریان نامی) به شبکه تحمیل کرده و ضربه مکانیکی سنگینی به گیربکس و زنجیر استپ‌ها وارد می‌آورد.

اما با تبدیل تابلو رله‌ای به PLC در پله برقی، سیستم کنترل از طریق پروتکل‌های صنعتی شبکه مانند PROFINET یا Modbus به صورت دائم با اینورتر (VFD) در ارتباط است. به کمک این همپوشانی هوشمند، دو سناریوی حیاتی برای بهینه‌سازی مصرف برق اجرا می‌شود:

۱. حالت سرعت خزشی (Crawl Speed / Idling Mode): با استفاده از چشمی‌های پرده نوری یا سنسورهای رادار التراسونیک در ورودی‌های پله برقی، PLC حضور مسافر را پایش می‌کند. اگر برای مدت‌زمان مشخصی (مثلاً ۲ دقیقه) هیچ مسافری روی دستگاه نباشد، PLC فرمان کاهش فرکانس را به اینورتر صادر کرده و سرعت پله برقی را به حداقل ممکن (حدود ۰.۲ متر بر ثانیه) می‌رساند. این کار ظاهر آماده‌به‌کار سیستم را حفظ کرده اما مصرف انرژی را بین ۳۰ تا ۴۰ درصد کاهش می‌دهد. ۲. شتاب‌گیری و توقف نرم (Soft Start / Stop): حرکت پله برقی روی منحنی‌های شتاب S-Curve تنظیم می‌شود. موتور بدون کوچک‌ترین تنش مکانیکی و شوک الکتریکی، سرعت پله را به نرمی به سرعت نامی (۰.۵ یا ۰.۶۵ متر بر ثانیه) می‌رساند که این امر عمر مفید قطعات مکانیکی را دو برابر می‌کند.

کاهش زمان خاموشی دستگاه (MTTR) با ثبت میلی‌ثانیه‌ای خطاها و نمایشگرهای HMI

در سیستم‌های مدرن اجرا شده توسط «پله برقی لاین»، دیگر نیازی به حدس و گمان در زمان خرابی نیست. PLC مجهز به یک سیستم مانیتورینگ خطا با دقت میلی‌ثانیه‌ای است. هنگامی که یک کلید ایمنی پله برقی فعال می‌شود، ریزپردازنده دقیقاً همان لحظه رکورد خطا را در حافظه ماندگار (EEPROM) خود ثبت کرده و توصیف متنی آن را روی نمایشگر لمسی لمسی (HMI) روی درب تابلو نشان می‌دهد.

به عنوان مثال، به جای اینکه تکنسین کل زنجیره ایمنی را چک کند، روی نمایشگر با این پیام مواجه می‌شود: «خطا: باز شدن سنسور استپ میسینگ تحتانی - کد خطا ۱۰۴». این شفافیت داتا، شاخص میانگین زمان تعمیرات (MTTR) را تا ۷۰ درصد کاهش می‌دهد. علاوه بر این، با پیاده‌سازی ماژول‌های اینترنت اشیاء صنعتی (IIO-T)، سیستم می‌تواند به محض بروز خطا، یک آلارم خودکار برای مرکز پشتیبانی «پله برقی لاین» ارسال کند تا تکنسین قبل از تماس کارفرما، با قطعه یدکی مناسب در راه محل پروژه باشد.

نکته از زبان تکنسین:
بسیاری از کارفرمایان فکر می‌کنند تعویض تابلو فرمان فقط برای پله برقی های خیلی خراب است؛ اما من همیشه به آن‌ها آمار مصرف برق را نشان می‌دهم. پروژه‌ای در یک مجتمع تجاری داشتیم که پله برقی رله‌ای آن ۲۴ ساعته با تمام توان می‌چرخید. بعد از تبدیل تابلو به سیستم PLC و اینورتر ال‌اس (LS)، قبض برق آن بخش در ماه اول ۳۵ درصد افت کرد. در واقع پول اورهال تابلو، از محل صرفه‌جویی برق خود دستگاه در کمتر از یک سال به جیب کارفرما برگشت!

ارتقای پله برقی به Fail-Safe PLC از طریق یکپارچه‌سازی با اینورتر و اجرای حالت Crawl Speed، مصرف انرژی را تا ۴۰ درصد کاهش داده و به کمک ثبت هوشمند خطاها در HMI، زمان خاموشی و هزینه‌های عیب‌یابی را به حداقل ممکن می‌رساند.

چالش‌های تاریک سیم‌کشی و "سخت‌افزار فیزیکی" در فاز اورهال

بسیاری از مقالات اتوماسیون، فرآیند ارتقا را صرفاً یک تعویض ساده در روی کاغذ می‌دانند؛ اما در دنیای واقعی و کف کارگاه، فاز فیزیکیِ باز کردن داکت‌ها و تبدیل تابلو رله‌ای به PLC در پله برقی، پیچیده‌ترین بخش پروژه است. تکنسین‌های «پله برقی لاین» در زمان اجرای پروژه‌های مدرن‌سازی، با چالش‌های سخت‌افزاری پنهانی مواجه می‌شوند که اگر بدون برنامه با آن‌ها برخورد شود، می‌تواند پروژه را با شکست مواجه کند یا باعث آسیب به قطعات گران‌قیمت اتوماسیون شود.

بحران تخریب و شکنندگی عایق سیم‌های قدیمی در زمان جابه‌جایی

یکی از چالش‌های بزرگ در پله برقی های قدیمی که بین ۳۰ تا ۴۰ سال از کارکرد آن‌ها می‌گذرد، پدیده خستگی و پیرشدگی پلیمرها (Polymer Degradation) در ساختار کابل‌هاست. سیم‌های موجود در این دستگاه‌ها معمولاً دارای عایق‌های PVC اولیه یا روکش‌های نخی (Cloth-insulated) هستند. این کابل‌ها دهه‌ها در مجاورت گرمای مداوم موتورخانه، لرزش‌های شدید شاسی و از همه بدتر، بخار گریس و روغن‌های روان‌کاری پله برقی قرار داشته‌اند.

به محض اینکه تکنسین شروع به باز کردن سیم‌کشی‌های قدیمی از روی رله‌ها می‌کند تا آن‌ها را به سمت ترمینال‌های جدید PLC هدایت کند، عایق خشک‌شده سیم‌ها اصطلاحاً پودر می‌شود یا ترک می‌خورد. این اتفاق، مس هادی را بدون محافظ در میان داکت‌های فلزی رها می‌کند. کوچک‌ترین بی‌توجهی در این مرحله می‌تواند منجر به اتصال کوتاه‌های پنهان در بدنه (Ground Faults) شود که پس از روشن شدن سیستم، کارت‌های ورودی/خروجی دیجیتال PLC را به طور کامل می‌سوزاند.

فقدان مستندات فنی و نقشه‌های مرجع دگرگون‌شده در طول دهه‌های گذشته

نقشه فنی و دیاگرام سیم‌کشی، نقشه گنج یک مهندس اتوماسیون در فاز نوسازی است؛ اما در پله برقی های استهلاکی، پیدا کردن یک نقشه سالم و دست‌نخورده تقریباً غیرممکن است. در طول سالیان متمادی، تکنسین‌های متفرقه متعددی برای رفع خرابی‌های موقتی، مدارهای فرعی جدیدی اضافه کرده‌اند، رنگ‌بندی سیم‌ها را تغییر داده‌اند یا شماره سیم‌ها (Wire Markers) را کَنده‌اند.

بنابراین، تیم مهندسی «پله برقی لاین» پیش از دمونتاژ کردن حتی یک رله، فرآیند اجباری به نام "زنگ زدن خطوط" (Point-to-Point Ring Out) را اجرا می‌کند. تکنسین باید با استفاده از تست بی‌زر مالتی‌متر، تک‌تک سیم‌های متصل به سنسورها را در سقف، کف و شاسی پله برقی ردیابی کرده و نقشه جدیدی را بر اساس وضعیت موجود (As-Built) ترسیم کند. اقدام به تعویض تابلو بدون این مستندسازی دستی، مانند قدم زدن در میدان مین الکتریکی است.

نکته تخصصی لاین
سیم‌های شکننده قدیمی پله برقی را هرگز نباید بیش از حد خم کرد یا کشید. راهکار استاندارد ما در «پله برقی لاین» این است که در پروژه‌های اورهال اساسی، کابل‌کشی زنجیره ایمنی شاسی (Field Wiring) را به طور کامل تعویض و از کابل‌های منعطف با روکش ضد روغن (کابل‌های سیلیکونی یا پودری تخصصی) استفاده کنیم. این کار اگرچه هزینه کمی به پروژه اضافه می‌کند، اما پایداری سیستم جدید را برای ۲۰ سال آینده تضمین خواهد کرد.

چالش‌های فیزیکی تبدیل تابلو پله برقی شامل فرسودگی و شکنندگی شدید عایق سیم‌های قدیمی بر اثر حرارت و روغن، در کنار نبود نقشه‌های فنی معتبر به دلیل دست‌کاری‌های گذشته است؛ موانعی که نیازمند مسیریابی مجدد خطوط و نقشه برداری دقیق قبل از دمونتاژ سیستم هستند.

چالش نویز الکترومغناطیسی (EMI) و پدیده جریان خیس‌کننده (Wetting Current)

ورود قطعات الکترونیکی حساس و میکروپروسسوری به محیط خشن و صنعتی موتورخانه پله برقی، نیازمند یک بازنگری جدی در طراحی سیستم توزیع برق است. بسیاری از پروژه‌های تبدیل تابلو رله‌ای به PLC در پله برقی که توسط افراد غیرمتخصص انجام می‌شوند، مدتی پس از راه‌اندازی با خطاهای رندوم و توقف‌های بی‌دلیل مواجه می‌شوند. ریشه این اختلالات نه در برنامه نویسی PLC، بلکه در عدم شناخت رفتار فرکانسی و فیزیک کنتاکت‌های قدیمی پله برقی نهفته است.

امپدانس بالای موتورخانه و روش‌های شیلدینگ و تفکیک داکت‌های ولتاژ بالا و پایین

موتورخانه پله برقی به دلیل وجود اینورتر (VFD) و کنتاکتورهای بزرگ قدرت، یک محیط به شدت آلوده از نظر فرکانسی (High-EMI Environment) است. ترانزیستورهای سوییچینگ اینورتر (IGBTها) فرکانس‌های رادیویی بالایی تولید می‌کنند که می‌توانند روی سیم‌های مجاور نویز ایجاد کنند.

سیستم‌های رله‌ای قدیمی با برق ۱۱۰ یا ۲۲۰ ولت متناوب کار می‌کردند و این نویزهای کوچک هیچ تاثیری روی بوبین‌های مکانیکی آن‌ها نداشت. اما منطق ورودی/خروجی PLC با ولتاژ ۲۴ ولت مستقیم (DC) کار می‌کند. اگر سیم‌های دیتای ۲۴ ولت PLC در همان داکت و مسیری قرار بگیرند که کابل‌های ضخیم خروجی اینورتر به سمت موتور پله برقی حرکت می‌کنند، نویز الکترومغناطیسی از طریق کابل قدرت به کابل دیتا القا می‌شود. این پدیده (Inductive Coupling) باعث ایجاد ولتاژهای ناخواسته یا "سیگنال‌های شبح" روی ورودی‌های PLC شده و پردازنده به اشتباه فکر می‌کند یک سنسور ایمنی قطع شده است و فرمان توقف صادر می‌کند.

باگ اتصال سنسورهای مکانیکی قدیمی به ورودی‌های ۲۴ ولت PLC و راه‌حل افت ولتاژ مدارهای سری

یکی از بزرگ‌ترین رازهای فنی در مدرن‌سازی پله برقی های قدیمی، پدیده جریان خیس‌کننده (Wetting Current) است. سنسورهای فیزیکی قدیمی (مانند سنسور دامن، شکستگی زنجیر و کلیدهای دکمه توقف اضطراری) پلاتین‌های ضخیمی دارند که برای عبور جریان‌های بالا طراحی شده‌اند. وقتی برق ۱۱۰ ولت AC از این پلاتین‌ها عبور می‌کرد، جرقه کوچکی که در زمان قطع و وصل ایجاد می‌شد، لایه اکسیداسیون، گردوخاک و چربی محیطی روی کنتاکت را می‌سوزاند و سطح کلید را به طور خودکار تمیز نگه می‌داشت.

وقتی شما تابلو را به PLC ارتقا می‌دهید، ورودی‌های دیجیتال PLC جریان بسیار ضعیفی (در حد ۵ تا ۱۰ میلی‌آمپر) با ولتاژ ۲۴ ولت DC مصرف می‌کنند. این جریان و ولتاژ ضعیف، توانایی شکستن و سوزاندن لایه اکسید روی پلاتین‌های قدیمی را ندارد. در نتیجه، پله برقی در وضعیت کاملاً سالم مکانیکی قرار دارد، اما به دلیل مقاومت لایه اکسید، PLC ورودی را صفر (قطع) می‌بیند و دستگاه روشن نمی‌شود!

علاوه بر این، در یک پله برقی قدیمی متراژ کابل‌کشی مدار سری بسیار بالاست. اگر ۲۰ سنسور در طول شاسی به صورت متوالی قرار داشته باشند و هرکدام به دلیل فرسودگی فقط ۰.۵ اهم مقاومت ایجاد کنند، مجموع مقاومت خط بالا می‌رود. افت ولتاژ ایجاد شده در برق ۲۴ ولت به شدت چشمگیر است؛ به طوری که ولتاژ در انتهای مسیر به ۱۸ ولت می‌رسد و PLC دیگر آن را به عنوان "منطق ۱" یا وصل شناسایی نمی‌کند.

نکته تخصصی لاین:
تیم مهندسی «پله برقی لاین» برای حل باگ جریان خیس‌کننده و افت ولتاژ در پروژه‌های تبدیل تابلو رله‌ای به PLC در پله برقی از دو راهکار مهندسی استفاده می‌کند: یا از رله‌های واسط (Interposing Relays) استفاده می‌کنیم تا مدار سنسورها همچنان با ولتاژ بالا کار کند و تیغه‌های رله به PLC فرمان بدهند؛ و یا کلیدهای حیاتی ایمنی پله برقی (مانند سنسور استپ میسینگ) را به طور کامل با سنسورهای نوین دارای کنتاکت‌های روکش طلا (Gold-Flashed Contacts) تعویض می‌کنیم که در جریان‌های میکروآمپری هم بدون اکسیداسیون کار می‌کنند.

نویز فرکانسی اینورتر می‌تواند روی خطوط ۲۴ ولت PLC سیگنال خطا ایجاد کند؛ از سوی دیگر، جریان ضعیف PLC توانایی عبور از لایه اکسید سنسورهای قدیمی را ندارد که این امر موجب بروز خطاهای رندوم می‌شود و نیازمند تفکیک داکت‌ها و استفاده از رله‌های واسط یا مقاومت‌های خیس‌کننده است.

راهنمای گام‌به‌گام و چک‌لیست اجرایی کامیشنینگ پله برقی

فرآیند راه‌اندازی و تست نهایی (Commissioning) پس از انجام سیم‌کشی‌ها، حساس‌ترین لایه پروژه است. در این مرحله، مهندسان اتوماسیون باید مطمئن شوند که منطق برنامه‌نویسی‌شده روی کاغذ، با رفتار فیزیکی و مکانیکی پله برقی در کارگاه کاملاً همخوانی دارد. برای اجرای یک پروژه بی‌نقص و بدون ریسک، تیم فنی «پله برقی لاین» یک فرآیند استاندارد ۵ مرحله‌ای را دنبال می‌کند که به تکنسین‌ها اجازه می‌دهد سیستم را بدون کوچک‌ترین خطری کات‌اور (Cut-over) کنند.

۱. پیاده‌سازی و تست سیستم سایه (Shadow System Testing)

پیش از آنکه تابلو فرمان قدیمی پله برقی را به طور کامل دمونتاژ کنید، یک تکنیک مهندسی هوشمندانه وجود دارد؛ تابلو فرمان PLC جدید را در کنار تابلو قدیمی نصب کنید. خطوط سیگنال و مدارهای ایمنی را به صورت موازی به ورودی‌های PLC متصل کنید، اما خروجی‌های قدرت (کنتاکتورها و ترمز) را همچنان در دست تابلو قدیمی نگه دارید. در این حالت، پله برقی با تابلو قدیمی کار می‌کند اما PLC جدید در "سایه" تمام رفتارها، استارت‌-استوپ‌ها و خطاهای سیستم را مانیتور و شبیه‌سازی می‌کند. با این روش می‌توانید منطق برنامه نویسی خود را بدون ریسکِ توقف ناخواسته دستگاه، کالیبره و باگ‌زدایی کنید.

۲. تست سرد و رینگ‌اوت نهایی I/O

پس از دمونتاژ نهایی تابلو قدیمی، نوبت به تست سرد (بدون برق‌دار کردن موتور) می‌رسد. در این مرحله با استفاده از نرم‌افزار اتصال به PLC، تکنسین باید تک‌تک ورودی‌ها و خروجی‌ها را اصطلاحاً Force (تحریک دستی نرم‌افزاری) کند. با تحریک دستی هر ورودی، باید چراغ LED مربوط به آن سنسور (مثلاً سنسور استپ میسینگ یا کلید دکمه توقف اضطراری) روی کارت PLC روشن شود. همچنین با تحریک خروجی‌ها، باید صدای قطع و وصل شدن کنتاکتور اصلی و کنتاکتور ترمز شنیده شود.

۳. بررسی گشتاور اتصال ترمینال‌ها (Torque Verification)

یکی از دلایل اصلی بروز خطاهای رندوم پس از تبدیل تابلو رله‌ای به PLC در پله برقی، شل شدن پیچ ترمینال‌ها به دلیل لرزش شدید شاسی پله برقی است. تکنسین مکلف است پس از اتمام سیم‌کشی و بار دیگر، ۲۴ ساعت پس از کارکرد آزمایشی دستگاه، تمام پیچ‌های ترمینال‌بلاک‌ها و سربندی‌های کارت‌های PLC را با پیچ‌گوشتی گشتاور‌سنج (Torque Screwdriver) طبق کاتالوگ سازنده (معمولاً بین ۰.۵ تا ۰.۸ نیوتن‌متر) مجدداً سفت و بررسی کند.

۴. کالیبراسیون فاصله توقف ایمن با انکودر

ایمنی پله برقی به شدت وابسته به فاصله توقف آن پس از فشردن دکمه استوپ اضطراری است. طبق استاندارد EN 115، پله برقی تحت بار نباید خیلی ناگهانی متوقف شود (تا مسافران پرتاب نشوند) و نباید بیش از حد مجاز سر بخورد. PLC با خواندن پالس‌های انکودر متصل به شفت موتور یا سنسورهای مجاورتی (Proximity Sensors)، فاصله دقیق توقف را محاسبه می‌کند. تکنسین باید پارامترهای ترمز نرم (Deceleration Ramps) را در اینورتر طوری تنظیم کند که فاصله توقف دقیقاً در محدوده استاندارد (بین ۰.۲ تا ۱ متر بسته به شیب مجاز و سرعت دستگاه) قرار گیرد.

۵. تست نهایی تحت بار و کات‌اور

در مرحله آخر، پله برقی به مدت ۴۸ ساعت بدون مسافر و سپس تحت بار کامل به صورت آزمایشی راه‌اندازی می‌شود. در این فاز، تمام رفتارهای اینورتر در زمان تغییر سرعت به حالت خزشی (Crawl Speed) و بازگشت به سرعت نامی در زمان ورود مسافر پایش می‌شود. پس از تایید پایداری حرارتی موتور و تابلو، داکیومنت و نقشه‌های As-Built جدید تحویل مدیریت مجتمع شده و پروژه رسماً تحویل داده می‌شود.

مراحل راه‌اندازی تابلو PLC شامل تست سایه برای باگ‌زدایی برنامه، تست سرد ورودی/خروجی‌ها، آبرسانی فرکانسی و سفت کردن پیچ‌ها در برابر لرزش، و در نهایت کالیبره کردن فاصله توقف ایمن بر اساس استاندارد EN 115 است که پایداری بلندمدت سیستم را تضمین می‌کند.

سوالات متداول کاربران در زمینه تبدیل تابلو رله‌ای پله برقی به PLC

۱. چرا پله برقی های قدیمی رله‌ای مدام دچار خرابی و توقف می‌شوند؟

اصلی‌ترین علت، استهلاک مکانیکی تیغه‌ها و کنتاکت‌های رله‌ها و کنتاکتورهاست. پدیده‌ای به نام "خال زدن" یا اکسیداسیون پلاتین‌ها باعث افزایش مقاومت الکتریکی، تولید گرما و در نهایت چسبیدن تیغه‌ها یا قطع و وصل شدن‌های لحظه‌ای (خطای شبح) می‌شود که دستگاه را متوقف می‌کند.

۲. تبدیل تابلو رله‌ای به PLC چقدر در مصرف برق پله برقی صرفه‌جویی می‌کند؟

به دلیل همپوشانی PLC با اینورتر (VFD)، سیستم قادر است در زمان‌های کم‌تردد، سرعت پله را به حالت خزشی (Crawl Speed) کاهش دهد. این ویژگی در کنار حذف جریان هجومی لحظه استارت، مصرف انرژی پله برقی را بین ۳۰ تا ۴۰ درصد کاهش می‌دهد.

۳. چالش اصلی سیم‌کشی در زمان ارتقای تابلو پله برقی چیست؟

خشک و شکننده شدن عایق کابل‌های قدیمی بر اثر روغن و حرارت موتورخانه بزرگ‌ترین چالش است که ریسک اتصال کوتاه را بالا می‌برد. همچنین نویز فرکانسی اینورتر روی خطوط دیتای ۲۴ ولت PLC و پدیده جریان خیس‌کننده (Wetting Current) در سنسورهای قدیمی از چالش‌های تخصصی این فرآیند هستند.

۴. آیا برای ارتقا به PLC باید تمام سنسورهای قدیمی پله برقی تعویض شوند؟

خیر، لزوماً نیازی به تعویض همه سنسورها نیست. مهندسان می‌توانند با استفاده از رله‌های واسط (Interposing Relays) یا مقاومت‌های خیس‌کننده، افت ولتاژ مدارهای سری را حل کنند؛ اما برای سنسورهای حیاتی، تعویض با کلیدهای دارای روکش طلا توصیه می‌شود.

جمع‌بندی و تحلیل نهایی تجاری پروژه مدرن‌سازی

هجرت از معماری سخت‌افزاری رله‌ای به سیستم‌های هوشمند نرم‌افزاری PLC، یک سرمایه‌گذاری بلندمدت و استراتژیک برای هر مجتمع تجاری یا ایستگاه تاسیساتی است. اگرچه هزینه اولیه تامین قطعات اتوماسیون صنعتی و اینورتر در ابتدا بالا به نظر می‌رسد، اما این هزینه به سرعت و در کمتر از یک سال از سه محل بازگشت داده می‌شود: کاهش چشمگیر هزینه‌های قبوض برق به لطف سیستم کنترل سرعت هوشمند، کاهش ۹۰ درصدی زمان عیب‌یابی و خاموشی دستگاه (MTTR)، و جلوگیری از استهلاک قطعات گران‌قیمت مکانیکی مانند گیربکس و زنجیرها. یکپارچه‌سازی با استانداردهای EN 115، پله برقی شما را به یک دارایی ایمن، مدرن و با راندمان بالا تبدیل می‌کند که ارزش افزوده ملک را دوچندان خواهد کرد.

برای مشاوره، طراحی یا اجرای پروژه‌های پله برقی با تیم تخصصی پله برقی لاین تماس بگیرید.
