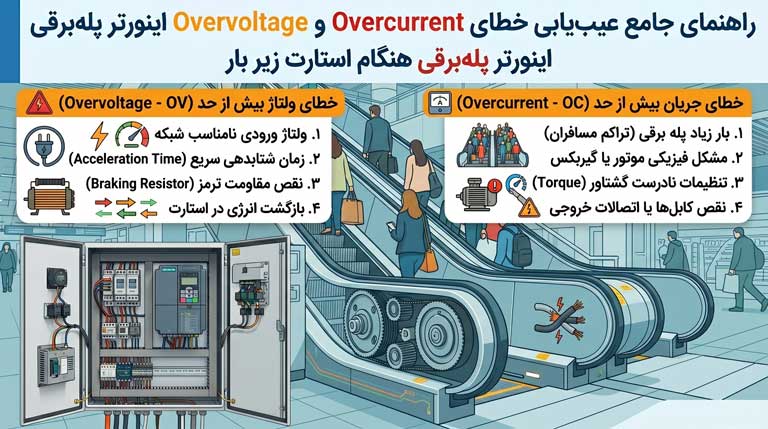

آیا میدانید چگونه میتوان توقفهای ناگهانی درایو را در ساعات پیک تردد برطرف کرد؟ برای عیبیابی اینورتر پله برقی در زمان استارت زیر بار مسافران، باید تعامل پیچیده میان گشتاور راهاندازی، اصطکاک قطعات مکانیکی و تنظیمات دقیق پارامترهای ولتاژ به فرکانس (V/f) را بررسی کنید. در این راهنمای تخصصی، ریشههای اصلی خطای اضافه جریان (OC) و اضافه ولتاژ (OV) را کالبدشکافی کرده و راهکارهای قطعی برای رفع آنها ارائه میدهیم.
شروع حرکت در سیستمهای انتقال مسافر صنعتی و تجاری، یکی از چالشبرانگیزترین مراحل کنترل حرکت الکترومکانیکی است. وقتی فرمان استارت صادر میشود، موتور درایو باید بر موانع فیزیکی عظیمی غلبه کند. اصطکاک ایستایی در زنجیر استپها، مسیر راهنما، سیستم محرک هندریل و گیربکس اصلی، مقاومتی ایجاد میکنند که مستقیماً به یک نیاز شدید برای گشتاور شکست (Breakaway Torque) ترجمه میشود.
در پروژههای پرتردد نظیر مجتمع تجاری ونوس کیش یا هنگام کار روی یونیتهای هویدیوتی (Heavy-Duty) مانند پله برقی هیتاچی و فتحی، این گشتاور برای غلبه بر اینرسی گاهی به ۱۵۰ تا ۲۰۰ درصد ظرفیت نامی موتور میرسد. در ثانیههای اولیه استارت که سرعت روتور صفر است، هیچ نیروی محرکه الکتریکی برگشتی (Back-EMF) در موتور وجود ندارد تا با ولتاژ اعمال شده مقابله کند. در این شرایط حساس، جریان استاتور فقط توسط مقاومت ناچیز سیمپیچها محدود میشود.
اگر اینورتر تلاش کند سرعت را با شیب تندی افزایش دهد، جریان بهشدت بالا میرود و درایو برای محافظت از قطعات داخلی خود (مثل ترانزیستورهای IGBT) بلافاصله مدار را قطع میکند. به همین دلیل است که تخصص در عیبیابی اینورتر پله برقی، تفاوت بین یک سیستم پایدار و سیستمی را رقم میزند که دائماً زیر بار مسافران خاموش میشود.
تیم مهندسی پله برقی لاین همواره تأکید دارد که ریشه بسیاری از خطاهای درایو را نباید فقط در تنظیمات نرمافزاری یا بردهای الکترونیکی جستجو کرد؛ بلکه درگیری قطعات مکانیکی و عدم روانکاری صحیح استپها نیز نقش پررنگی در این جریانکشیهای ناگهانی دارند.
نکته تخصصی لاین (Pro Tip):
یکی از دلایل پنهان خطای درایو در لحظه استارت، عدم هماهنگی میان رله آزادسازی ترمز مکانیکی و فرمان اینورتر است. تکنسینهای حرفهای همیشه مطمئن میشوند که اینورتر پیش از باز شدن فکهای ترمز، جریان موتور را به حدود ۱۰۰ تا ۱۲۰ درصد جریان نامی (FLA) رسانده و شار مغناطیسی لازم برای نگه داشتن بار را ایجاد کرده باشد تا پله برقی به عقب پس نزند یا جریان ناگهانی نکشد.
به طور خلاصه، لحظه استارت پله برقی نیازمند تولید بالاترین سطح گشتاور برای غلبه بر اصطکاک مکانیکی است و هرگونه ناهماهنگی در تنظیمات درایو یا زمانبندی ترمز، منجر به جریانکشی شدید و ثبت خطای سیستمی میشود.
خطای اضافه جریان (Overcurrent) که در درایوها عموماً با کدهایی مانند OC، Error 13 یا E.oC نشان داده میشود، زمانی رخ میدهد که جریان کشیده شده توسط موتور از حد تحمل ماژولهای قدرت اینورتر (IGBT) فراتر برود. برای عیبیابی اینورتر پله برقی در این شرایط، باید نگاهی جامع به تعاملات مکانیکی و الکتریکی داشته باشیم.
بسیاری از مواقع، مشکل اصلاً از قطعات الکترونیکی نیست! در سیستمهای Heavy-Duty، مقاومت مکانیکی یا اصطکاک بالا، روتور موتور را در حالت قفلشده (Locked-Rotor) نگه میدارد. خرابی در مسیر راهنما، قفل شدن زنجیر استپ، یا حتی فرسودگی گیربکس باعث میشود موتور نتواند به نرمی بچرخد.
اما یکی از شایعترین دلایل مکانیکی، تأخیر در عملکرد ترمز است. اگر کنتاکتور ترمز کند عمل کند یا لنتهای ترمز روی شفت موتور گیر داشته باشند، درایو در حالی که در حال افزایش فرکانس است، باید با نیروی ترمز نیز بجنگد. این تضاد، جریانی مخرب ایجاد کرده و باعث قطع شدن آنی سیستم میشود.
اگر از سلامت مکانیکی دستگاه مطمئن هستید، باید سراغ تنظیمات پارامتری درایو بروید. شیب شتابگیری (Acceleration Time) در پله برقیهای تجاری معمولاً باید بین ۳۰ تا ۴۵ ثانیه تنظیم شود. اگر این زمان خیلی کوتاه باشد (مثلاً ۵ تا ۱۰ ثانیه)، موتور برای رساندن سرعت اینرسی بالای مسافران به حد مطلوب، جریان وحشتناکی میکشد.
علاوه بر این، تنظیم نادرست منحنی V/f (ولتاژ/فرکانس) و افزایش بیش از حد ولتاژ تقویتی (Torque Boost) در فرکانسهای پایین، باعث اشباع مغناطیسی هسته استاتور میشود. در این حالت، مقاومت القایی سیمپیچها بهشدت افت کرده و جریان استاتور بهصورت لحظهای سر به فلک میکشد.
تکنسینهای مجرب پله برقی لاین برای عیبیابی اینورتر پله برقی هنگام بروز خطای OC، از این پروتکل سهمرحلهای استفاده میکنند:
تست درایو در حالت بیباری (Dry Run): کابلهای خروجی موتور (U, V, W) را از زیر درایو باز کنید و فرمان استارت بدهید. اگر باز هم خطای OC روی صفحه ظاهر شد، مشکل از اتصال کوتاه در ترانزیستورهای IGBT یا بردهای داخلی خود درایو است و دستگاه باید تعمیر شود.
تست عایقی سیمپیچها: با استفاده از دستگاه میگر (Megger)، مقاومت عایقی موتور را بسنجید. هرگونه نشتی جریان به بدنه (Ground Fault) یا اتصال کوتاه بین فازها، عامل اصلی جریانکشی است. انجام مداوم این تست، یکی از مهمترین مراحل در سرویس پله برقی محسوب میشود.
اجرای اتوتیونینگ (Auto-Tuning) و بهینهسازی: موتور را در حالت کاملاً سرد قرار دهید و عملیات اتوتیون استاتیک (Stationary Auto-tune) را اجرا کنید. این کار به موتور درایو کمک میکند تا مقاومت دقیق سیمپیچها را شناسایی کرده و محاسبات گشتاور را اصلاح کند.
نکته از زبان تکنسین (Pro Tip)
در پروژههای پرتردد که نیازمند ایمنی پله برقی در بالاترین سطح هستند، اگر اینورتر شما از قابلیت S-Curve (منحنی S) پشتیبانی میکند، حتماً آن را فعال کنید. این ویژگی باعث میشود ابتدا و انتهای شیب شتابگیری منحنی و نرم شده و تکان اولیه (Jerk) به حداقل برسد؛ این کار هم استهلاک قطعات مکانیکی را کاهش میدهد و هم خطای OC را بهطور کامل ریشهکن میکند.
بهطور خلاصه، خطای اضافه جریان در لحظه استارت عموماً ناشی از گیرپاژ مکانیکی، تأخیر در باز شدن ترمز یا تنظیمات تهاجمی در زمان شتابگیری است. با جداسازی کابلهای موتور، تست عایقی و کالیبره کردن پارامترهای درایو میتوان این چالش را برطرف کرد.
علاوه بر اضافه جریان، یکی دیگر از چالشهای اساسی در عیبیابی اینورتر پله برقی، مواجهه با خطای اضافه ولتاژ (Overvoltage) در ثانیههای ابتدایی استارت است. درایوهای صنعتی زمانی خطای OV میدهند که ولتاژ باس دیسی (DC Bus) درون درایو، از حد مجاز (معمولاً حدود ۸۱۰ تا ۸۲۰ ولت) فراتر برود. اما چرا در لحظهای که موتور تازه میخواهد راه بیفتد، ولتاژ اضافی تولید میشود؟
وقتی یک پله برقی سنگین زیر بار مسافران استارت میخورد، درایو باید تکان اولیه (Jerk) شدیدی ایجاد کند تا بر اصطکاک غلبه کند. اگر جریان بیش از حد بالا برود، الگوریتمهای هوشمند درایو برای جلوگیری از سوختن سیستم، فرکانس خروجی را بهطور ناگهانی کاهش میدهند تا جریان را مهار کنند.
از طرف دیگر، به دلیل اینرسی و وزن بالای مسافران روی استپها، روتور موتور نمیتواند به همان سرعتی که درایو فرکانس را کم کرده، متوقف شود. در نتیجه، سرعت روتور از سرعت میدان دوار استاتور بیشتر میشود. به این حالت «لغزش منفی» میگویند. در این لحظه، موتور الکتریکی تبدیل به یک ژنراتور شده و انرژی الکتریکی تولید شده (انرژی ریجنریتیو) را به سمت خازنهای باس دیسی درایو برمیگرداند و باعث ثبت خطای اضافه ولتاژ میشود.
انرژی برگشتی تولید شده باید به سرعت از سیستم خارج شود، در غیر این صورت خازنهای درایو منفجر میشوند. این وظیفه بر عهده واحد چاپر ترمز (Braking Chopper) و مقاومت ترمز (DBR) است. چاپر مانند یک شیر اطمینان عمل کرده و ولتاژ اضافی را به سمت مقاومت ترمز هدایت میکند تا به شکل گرما دفع شود.
اگر مقاومت ترمز سوخته باشد، فیوزهای آن قطع شده باشند، یا ترانزیستور چاپر دچار خرابی شده باشد، انرژی هیچ راه فراری نخواهد داشت و درایو بلافاصله در لحظه استارت خطای OV میدهد.
گاهی اوقات، قطعات سختافزاری کاملاً سالم هستند و مشکل ریشه در تنظیمات حلقههای کنترلی دارد. تنظیمات تهاجمی در کنترلکننده PID (مخصوصاً در درایوهای حلقه بسته یا سنسورلس) باعث میشود سیستم برای رسیدن به سرعت مطلوب بیش از حد تلاش کند و با نوسانات شدید سرعت مواجه شود.
کاهش گین تناسبی (Proportional Gain): برای رفع نوسانات، این مقدار را ۱۰ تا ۲۰ درصد کاهش دهید.
افزایش زمان انتگرالگیری (Integral Time): این کار واکنش درایو را نرمتر کرده و جلوی ترمزهای ناگهانی درایو حین استارت را میگیرد.
نکته تخصصی لاین (Pro Tip)
یکی از ترفندهای حرفهای مهندسان پله برقی لاین هنگام بررسی خطای OV، تست دیود ترانزیستور چاپر است. کافیست مولتیمتر را روی حالت دیود قرار داده و پرابها را روی ترمینالهای ترمز (مثلاً B1 و B2 یا ++ و PB) قرار دهید. اگر عدد صفر ولت نمایش داده شد، ترانزیستور اتصال کوتاه شده و مقاومت ترمز بهصورت دائم در مدار است؛ مشکلی که در نهایت منجر به آسیب جدی به درایو میشود.
به طور خلاصه، خطای اضافه ولتاژ (OV) در استارت پله برقی عمدتاً به دلیل تولید انرژی برگشتی ناشی از لغزش منفی موتور اتفاق میافتد. برای رفع آن باید سلامت فیزیکی مقاومت ترمز و چاپر را بررسی کرده و تنظیمات PID کنترلر سرعت را نرمتر کرد.
یکی از مهمترین ارکان در عیبیابی اینورتر پله برقی، درک ارتباط تنگاتنگ میان مغز الکترونیکی سیستم (درایو) و بازوی نگهدارنده آن (ترمز مکانیکی) است. در سیستمهای انتقال مسافر که شیب مجاز و ارتفاع بالایی دارند، کوچکترین ناهماهنگی میان این دو بخش نه تنها باعث بروز خطاهای مکرر میشود، بلکه مستقیماً ایمنی پله برقی را به خطر میاندازد.
استاندارد بینالمللی EN 115 (ایمنی پله برقیها و پیادهروهای متحرک) صراحتاً تأکید میکند که سیستم ترمز مکانیکی باید قادر باشد پله برقی را با بار نامی کامل متوقف کرده و ثابت نگه دارد. اما نقش درایو در اینجا چیست؟
هنگام استارت، موتور درایو باید قبل از اینکه ترمز مکانیکی رها شود، گشتاور کافی برای نگه داشتن بار را تولید کند. این فرآیند که به آن «اثبات گشتاور» (Torque Proving) میگویند، از پس زدن پله برقی به سمت پایین (Rollback) جلوگیری میکند. اگر رله خروجی درایو، فرمان آزادسازی ترمز را زودتر از موعد صادر کند، بار مسافران باعث چرخش معکوس موتور شده و درایو برای جبران این افت، جریان بسیار شدیدی میکشد که به خطای Overcurrent ختم میشود.
از طرف دیگر، هنگام توقف سیستم، درایو باید ابتدا با استفاده از ترمز الکتریکی (کاهش نرم فرکانس) سرعت را به صفر برساند و سپس کنتاکتور ترمز مکانیکی را قطع کند تا لنتها درگیر شوند. اگر ترمز مکانیکی زودتر از صفر شدن سرعت موتور درگیر شود، موتور درایو با یک مانع فیزیکی سخت روبرو شده و این درگیری فیزیکی، ولتاژ و جریان برگشتی شدیدی به اینورتر تحمیل میکند.
برای اطمینان از عملکرد صحیح و جلوگیری از خطاهای درایو، متخصصان باید موارد زیر را در دورههای سرویس پله برقی بررسی کنند:
کالیبراسیون میکروسوئیچ ترمز: این سوئیچ وظیفه دارد باز شدن کامل فکهای ترمز را به درایو گزارش دهد. تنظیم دقیق فاصله هوایی (Air Gap) این قطعه الزامی است.
ولتاژ بوبین ترمز: افت ولتاژ در مسیر تغذیه بوبین باعث میشود ترمز به طور کامل باز نشود و موتور تحت فشار مضاعف کار کند.
بررسی مدار سری ایمنی: اطمینان از اینکه قطع شدن هر یک از سنسورهای ایمنی، مستقیماً و بدون تأخیر فرمان توقف را به درایو ارسال میکند.
نکته تخصصی لاین (Pro Tip):
تیم مهندسی پله برقی لاین در پروژههای تجاری سنگین، برای جلوگیری از تداخل ترمز و درایو، از بردهای مانیتورینگ اختصاصی ترانزیستور ترمز استفاده میکند. این بردها در صورت تشخیص کوچکترین اتصال کوتاه در مدار چاپر (در حد چند میلیثانیه)، پیش از اینکه درایو آسیب ببیند یا مسافران متوجه تکان شدیدی شوند، مدار قدرت را ایزوله کرده و ترمز مکانیکی را به صورت ایمن درگیر میکنند.
به طور خلاصه، تطابق عملکرد اینورتر با الزامات استاندارد EN 115 در کنترل ترمز مکانیکی، نقشی کلیدی در ایمنی و جلوگیری از خطاهای OC و OV دارد. تنظیم دقیق زمانبندی آزادسازی ترمز و اثبات گشتاور موتور پیش از حرکت، از مهمترین اقدامات در سرویس و نگهداری اصولی است.
همیشه گفتهاند پیشگیری بهتر از درمان است؛ این قانون طلایی در مهندسی نیز صدق میکند. در مجتمعهای تجاری بزرگ که توقف دستگاه حتی برای چند دقیقه میتواند باعث نارضایتی شدید مسافران شود، نمیتوان منتظر ماند تا دستگاه خاموش شود و سپس به فکر عیبیابی اینورتر پله برقی افتاد.
برای تضمین عملکرد بیوقفه سیستمهای Heavy-Duty (بهویژه یونیتهای قدرتمندی نظیر هیتاچی و فتحی که بار مکانیکی بالایی را تحمل میکنند)، اجرای یک چکلیست نگهداری پیشگیرانه الزامی است.
یکی از اشتباهات رایج این است که پله برقی برای ماهها (مثلاً در زمان ساختوساز پروژه) خاموش میماند و سپس ناگهان زیر بار کامل استارت میخورد. خازنهای الکترولیتی داخل درایو در صورت عدم استفاده طولانیمدت، لایه دیالکتریک خود را از دست میدهند.
راهکار: پیش از اعمال ولتاژ کامل، باید فرآیند "Capacitor Reforming" انجام شود. یعنی با استفاده از یک منبع تغذیه محدودکننده جریان، ولتاژ دیسی را به آرامی به خازنها اعمال کنیم تا لایه اکسید داخلی آنها بازسازی شود و از انفجار خازن یا خطای OC آنی جلوگیری گردد.
افزایش دما در تابلو فرمان، مقاومت داخلی مدارهای حسگر جریان را تغییر داده و باعث میشود درایو بهطور کاذب خطای اضافه جریان صادر کند.
راهکار: در هر نوبت از سرویسهای ماهانه، فنهای خنککننده (Cooling Fans) اینورتر باید بررسی شوند. پرههای فن و هیتسینک آلومینیومی پشت درایو باید با فشار باد خشک و استاندارد کاملاً از گردوغبار و پرز پاکسازی شوند.
نویزهای فرکانس بالا که در اثر سوئیچینگ سریع ترانزیستورهای IGBT تولید میشوند، میتوانند روی حلقههای فیدبک جریان تأثیر گذاشته و باعث هشدارهای کاذب (Trip) در حد چند میلیثانیه شوند.
راهکار: استفاده از کابلهای شیلددار برای موتور و جداسازی کامل مسیر عبور آنها از کابلهای سیگنال و فرمان. همچنین نصب چوکهای خروجی (Line Reactors) با امپدانس ۳ درصد، پیکهای ولتاژی را به شدت کاهش داده و از خطای Overvoltage جلوگیری میکند.
نکته تخصصی لاین (Pro Tip):
در بازرسیهای دورهای از یونیتهای سنگین هیتاچی و فتحی (مانند تجهیزات فعال در پروژههای بزرگی همچون ونوس کیش)، تجربه نشان داده است که بسیاری از خطاهای لحظهای درایو ریشه در کیفیت پایین ارتینگ (Earthing) دارد. تکنسینهای ما همیشه پیش از دستکاری پارامترهای موتور درایو، مقاومت چاه ارت و شیلد کابلهای فرمان متصل به PLCهای امرون یا دلتا را با ارتتستر کالیبره بررسی میکنند.
بهطور خلاصه، پیشگیری از خطاهای درایو نیازمند یک رویکرد سیستماتیک است که شامل مدیریت حرارتی هیتسینکها، کنترل نویزهای الکترومغناطیسی با شیلدینگ مناسب و کالیبراسیون دورهای تجهیزات الکترونیکی پیش از اعمال بارهای سنگین میشود.
۱. چرا پله برقی مجتمع ما فقط در ساعات شلوغی خطای Overcurrent میدهد؟ این مشکل عموماً به دلیل کم بودن «زمان شتابگیری» (Acceleration Ramp) یا تنظیمات نادرست ولتاژ تقویتی (Torque Boost) درایو است. وقتی پله برقی زیر بار سنگین مسافران استارت میخورد، موتور برای غلبه بر اینرسی، جریان بسیار بالایی میکشد که اگر توسط تنظیمات V/f مهار نشود، بلافاصله منجر به خطای اضافه جریان میگردد.
۲. آیا خطای Overvoltage همیشه به معنای سوختن بردهای داخلی درایو است؟ خیر؛ در اکثر پروژهها این خطا به دلیل پدیده لغزش منفی و تولید «انرژی ریجنریتیو» در لحظه تکان اولیه (Jerk) رخ میدهد. معمولاً با بررسی سلامت فیزیکی مقاومت ترمز (DBR)، تست ترانزیستور چاپر و نرمتر کردن پارامترهای PID کنترلر، این خطا به طور کامل برطرف میشود و نیازی به تعویض درایو نیست.
۳. بهترین راهکار برای جلوگیری از خطاهای ناگهانی اینورتر چیست؟ اجرای دقیق روتینهای سرویس پله برقی، شامل کالیبراسیون میکروسوئیچهای ترمز، نظافت هیتسینکهای درایو برای تبادل حرارتی بهتر و اطمینان از سلامت سیستم ارتینگ، اصلیترین راهکارهای پیشگیرانه برای جلوگیری از نوسانات و خطاهای الکتریکی هستند.
عیبیابی اینورتر پله برقی تنها محدود به خواندن کدهای خطا از روی کیپد و تغییر چند پارامتر نرمافزاری نیست؛ بلکه نیازمند درک عمیق از همافزایی نیروهای الکترومکانیکی است. خطاهای Overcurrent و Overvoltage هنگام استارت زیر بار، نمایانگر تقابل مستقیم میان اصطکاک مکانیکی سنگین و توانایی درایو در کنترل هوشمند جریان و ولتاژ هستند.
همانطور که بررسی کردیم، از تأخیر در باز شدن فکهای ترمز مکانیکی گرفته تا تولید انرژی برگشتی ناشی از اینرسی مسافران، همگی میتوانند مغز متفکر سیستم شما را مختل کنند. تیم مهندسی پله برقی لاین با تکیه بر استانداردهای بینالمللی نظیر EN 115 و استفاده از تجهیزات دقیق کالیبراسیون، ریشه این ارورها را نه فقط در تابلو فرمان، بلکه در کل زنجیره انتقال قدرت دستگاه جستجو و برطرف میکند تا امنیت و تداوم حرکت در پروژههای تجاری شما تضمین شود.
