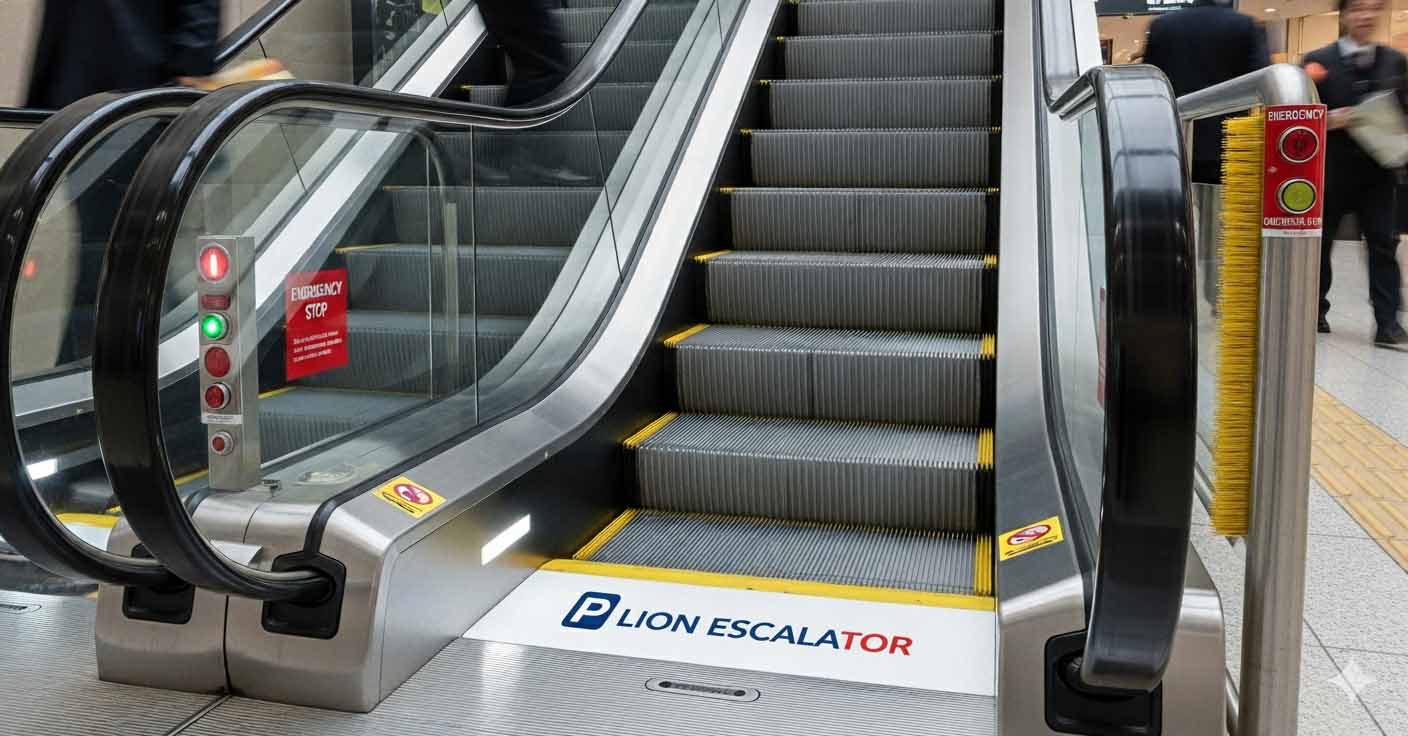

پله برقی به عنوان یکی از پرکاربردترین تجهیزات جابجایی عمودی در جهان، نیازمند سیستمهای ایمنی پیچیده و دقیقی است تا سلامت و امنیت میلیونها کاربر را در روز تضمین کند. در میان انبوهی از قطعات و سنسورها، برخی از مهمترین اجزای ایمنی دقیقاً در نقاطی قرار دارند که مسافران با دستگاه تعامل را آغاز کرده و به پایان میرسانند: سکوهای فرود (Landing Platforms). در این مقاله فنی، به بررسی تخصصی دو جزء حیاتی مستقر در این سکوها، یعنی شانه پله برقی یا کامپ پلیت (Comb Plate) و میکروسوئیچ پله برقی مرتبط با آن میپردازیم و نقش کلیدی آنها را در پیشگیری از حوادث تحلیل میکنیم.

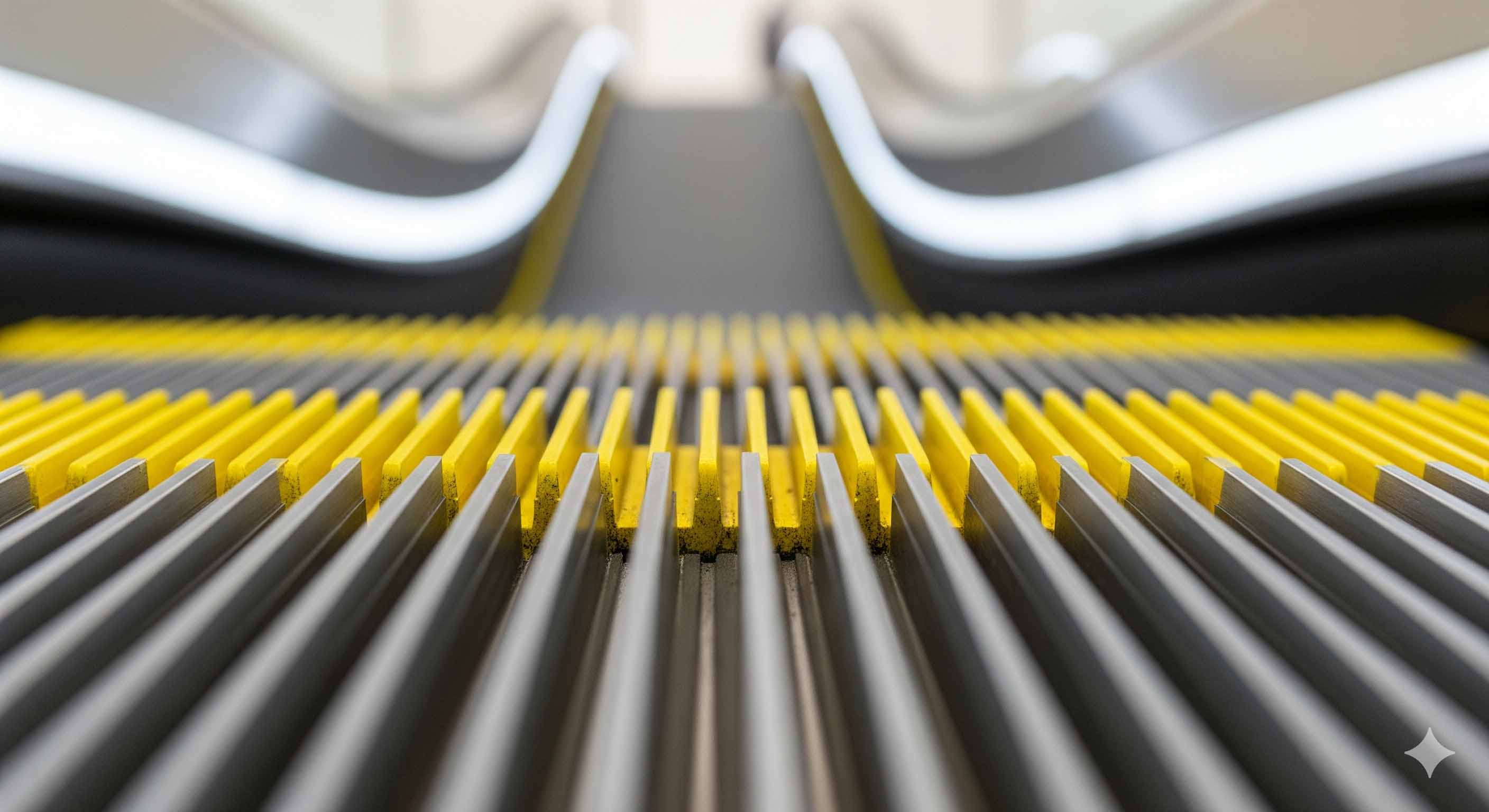

کامپ پلیت پله برقی که در ایران بیشتر با نام شانه پله برقی شناخته میشود، قطعهای است که در ابتدا و انتهای پله برقی، یعنی در سکوهای فرود بالا و پایین، نصب میگردد. این قطعه که ظاهری شبیه به یک شانه با دندانههای متعدد دارد، آخرین نقطه ثابت قبل از ورود به پلههای متحرک و اولین نقطه ثابت پس از خروج از آنهاست. وظیفه اصلی و ظاهری صفحه شانه، ایجاد یک انتقال نرم و روان بین سطح ثابت سکو و سطح متحرک پلهها است. دندانههای این شانه به صورت دقیق در شیارهای سطح پلهها (Treads) قرار میگیرند و فاصلهای حداقلی و استاندارد با آن حفظ میکنند.
وظیفه کامپ پلیت پله برقی به مراتب پیچیدهتر از یک انتقال سطح ساده است. این قطعه یک جزء ایمنی حیاتی محسوب میشود که برای به حداقل رساندن خطر گیر کردن اشیاء بین پلههای متحرک و سکوی ثابت طراحی شده است.
جنس و طراحی: شانهها معمولاً از مواد مستحکمی مانند آلومینیوم دایکاست یا پلاستیکهای صنعتی بسیار مقاوم (پلیکربنات یا پلیآمید تقویتشده با الیاف) ساخته میشوند. انتخاب این مواد به دلیل مقاومت بالا در برابر سایش، ضربه و خوردگی است. رنگ دندانهها، مطابق با استاندارد ایمنی بینالمللی (مانند EN 115)، غالباً زرد یا رنگی متمایز است تا توجه مسافران را به این ناحیه انتقال جلب کرده و مرز بین بخش ثابت و متحرک را به وضوح مشخص نماید.
مکانیسم انتقال: دندانههای شانه پله برقی به گونهای طراحی شدهاند که به آرامی هرگونه شیء خارجی مانند بند کفش، لبه لباس، چرخ کالسکه یا زبالههای کوچک را از شیارهای پله به سمت بالا هدایت کرده و از کشیده شدن آنها به داخل شکاف خطرناک بین پله و سکو جلوگیری کنند. این عمل "تمیزکنندگی" (Clearing Action) یک ویژگی ایمنی ذاتی در طراحی کامپ پلیت است.
تنظیم و تلرانس: فاصله بین نوک دندانههای شانه و کف شیارهای پله از اهمیت بالایی برخوردار است. این فاصله باید به اندازهای کم باشد که از عبور اشیاء ریز جلوگیری کند، اما نه آنقدر کم که با سطح پلهها تماس فیزیکی پیدا کرده و باعث سایش یا شکستگی شود. این تلرانس دقیق، که توسط استاندارد ایمنی مشخص میشود، باید به صورت دورهای توسط تکنسینهای متخصص بازرسی و تنظیم گردد.
اگرچه طراحی فیزیکی کامپ پلیت به تنهایی سطح بالایی از ایمنی را فراهم میکند، اما برای مقابله با خطرات جدیتر و جلوگیری از حوادث شدید، به یک سیستم پشتیبان فعال نیاز است. اینجاست که میکروسوئیچ پله برقی وارد عمل میشود. این میکروسوئیچها، که جزئی از سنسورهای ایمنی پله برقی به شمار میروند، به صورت مستقیم با صفحه شانه در ارتباط هستند و به عنوان یک مکانیزم تشخیص برخورد عمل میکنند.

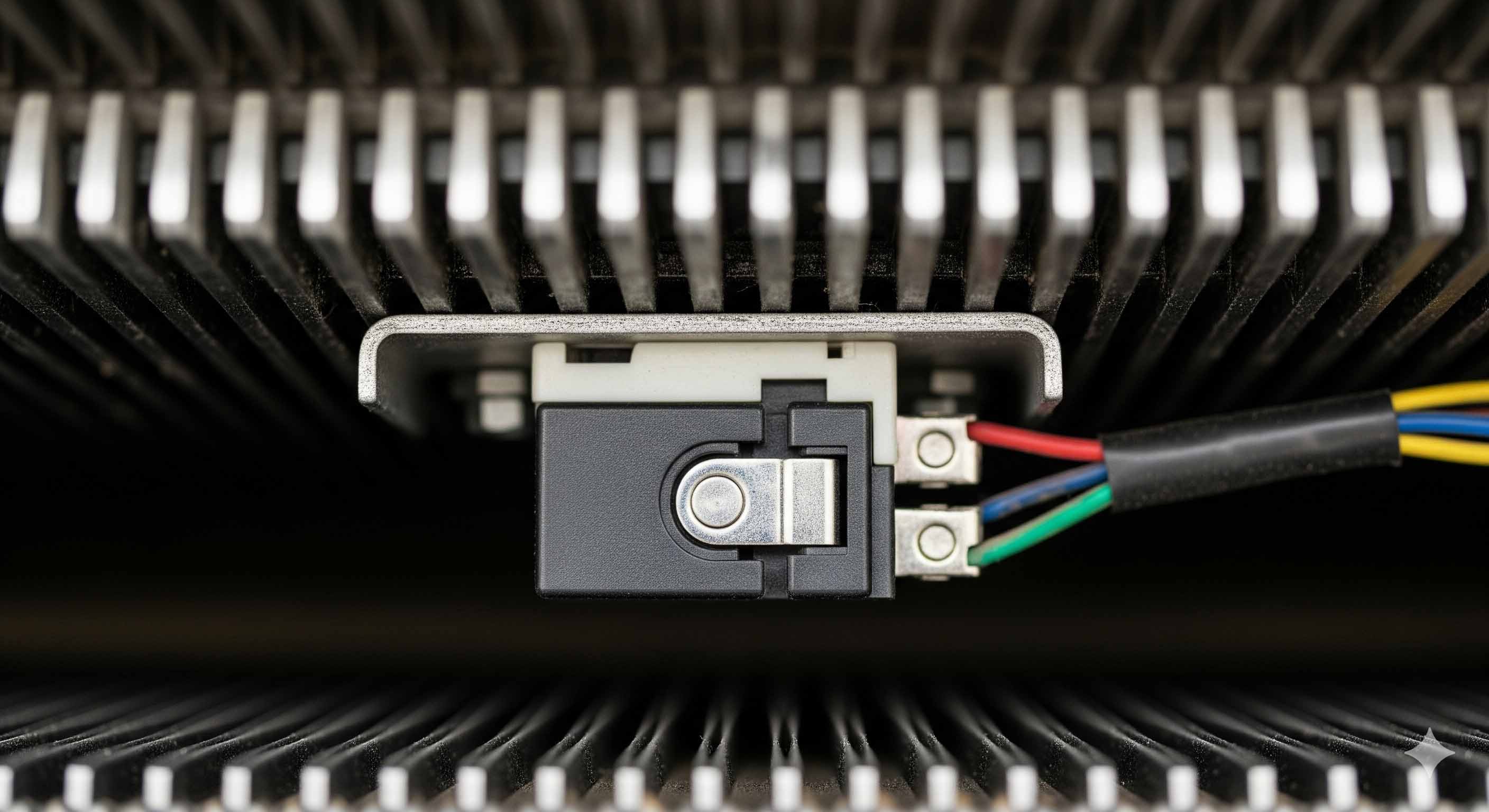

در زیر هر صفحه شانه (هم در سکوی بالا و هم پایین)، یک یا چند میکروسوئیچ ایمنی نصب شده است. این سوئیچها به گونهای قرار گرفتهاند که به هرگونه جابجایی غیرعادی یا ضربه به کامپ پلیت واکنش نشان دهند.
میکروسوئیچ تشخیص ضربه افقی (Horizontal Impact Detection): اگر یک جسم سخت (مانند یک چمدان یا کالسکه) بین پله متحرک و شانه پله برقی گیر کند، نیروی حاصل از حرکت پلهها، کامپ پلیت را به سمت جلو (در جهت حرکت پله) هل میدهد. این جابجایی افقی، حتی اگر در حد چند میلیمتر باشد، اهرم میکروسوئیچ مربوطه را فعال میکند. فعال شدن این سوئیچ یک سیگنال الکتریکی فوری به کنترلر اصلی پله برقی ارسال کرده و باعث قطع شدن مدار قدرت موتور و توقف آنی دستگاه میشود. این واکنش سریع از آسیب شدید به فرد، دستگاه و شیء گیر کرده جلوگیری میکند.
میکروسوئیچ تشخیص جابجایی عمودی (Vertical Displacement Detection): در برخی مدلهای پیشرفتهتر، میکروسوئیچهایی برای تشخیص جابجایی عمودی کامپ پلیت نیز تعبیه شده است. اگر جسمی زیر صفحه شانه گیر کند یا نیرویی بیش از حد به آن به سمت بالا وارد شود (مثلاً در اثر انباشت زباله یا نقص فنی)، صفحه به سمت بالا حرکت میکند. این جابجایی عمودی نیز میکروسوئیچ دوم را فعال کرده و منجر به توقف اضطراری پله برقی میشود. این مکانیزم مانع از شکستگی کامپ پلیت و ایجاد یک لبه تیز و خطرناک در ورودی یا خروجی دستگاه میگردد.
مدار ایمنی (Safety Circuit): سیگنالهای ارسالی از این میکروسوئیچها به یک مدار ایمنی متصل هستند که به صورت "Normally Closed" (در حالت عادی بسته) طراحی شده است. این بدان معناست که در شرایط عادی، جریان الکتریکی از این سوئیچها عبور کرده و پله برقی اجازه حرکت دارد. به محض فعال شدن هر یک از میکروسوئیچها، مدار باز شده، جریان قطع میشود و ترمزهای قدرتمند پله برقی به صورت خودکار درگیر میشوند. این طراحی تضمین میکند که حتی در صورت قطع سیم یا خرابی خود سوئیچ، مدار به حالت ناامن (باز) درآمده و دستگاه متوقف خواهد شد (Fail-Safe Design).

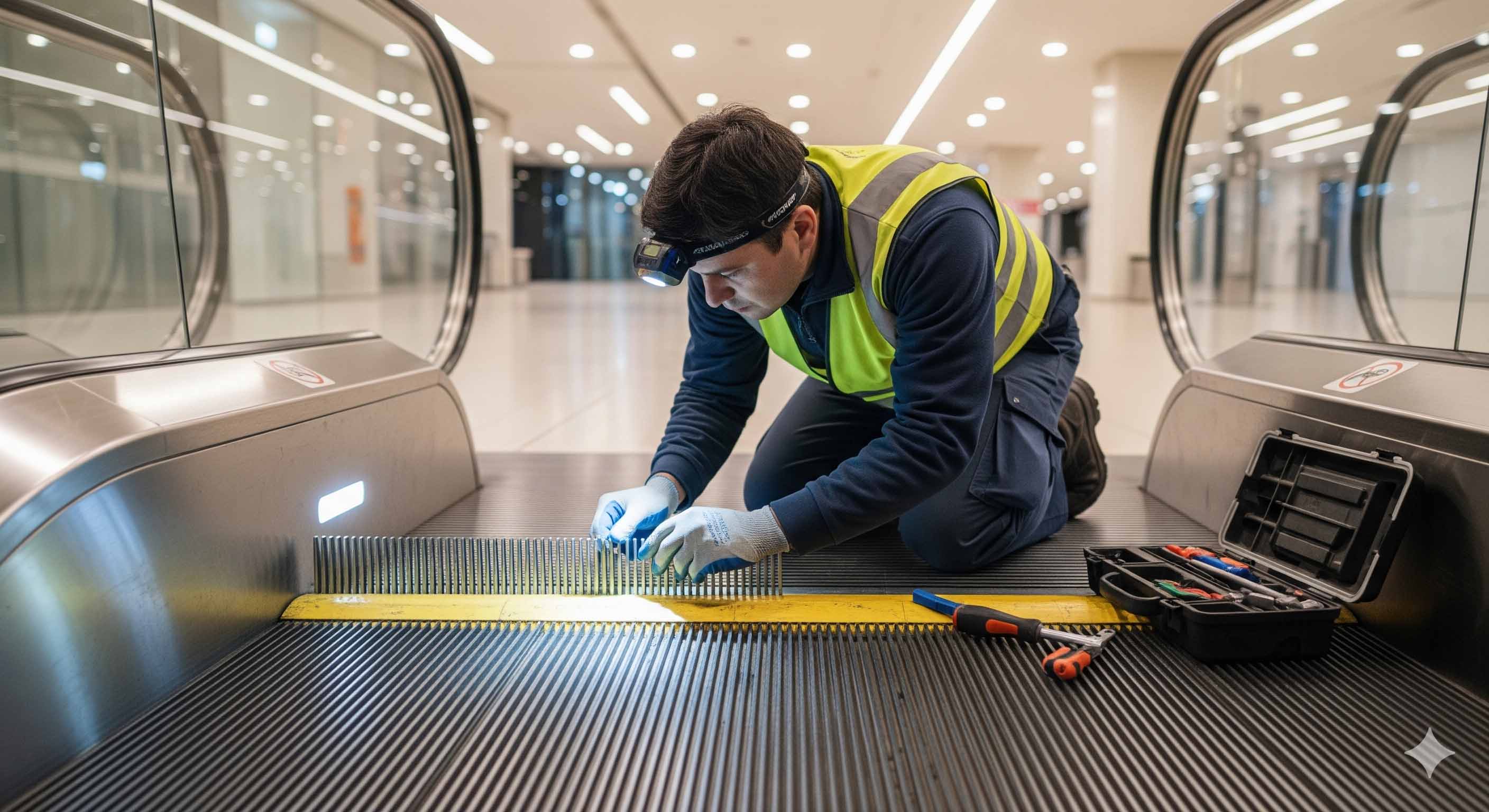

عملکرد صحیح شانه پله برقی و میکروسوئیچهای آن به طور مستقیم به بازرسیهای منظم و نگهداری پیشگیرانه وابسته است. تکنسینهای تعمیر و نگهداری پله برقی موظفند موارد زیر را به دقت بررسی کنند:
سلامت فیزیکی دندانهها: تمام دندانههای کامپ پلیت باید سالم، بدون ترک، شکستگی یا سایش بیش از حد باشند. یک دندانه شکسته خود میتواند به یک نقطه گیر خطرناک تبدیل شود.
تنظیم دقیق فاصله: فاصله بین دندانهها و پلهها باید مطابق با استاندارد ایمنی و دستورالعمل سازنده تنظیم شود.
تست عملکرد میکروسوئیچها: تکنسینها باید به صورت دستی (با رعایت اصول ایمنی) میکروسوئیچها را تست کنند تا از عملکرد صحیح آنها در زمان اعمال نیرو به صفحه شانه اطمینان حاصل نمایند.
نظافت:سکوهای فرود و ناحیه کامپ پلیت باید همواره تمیز و عاری از هرگونه زباله، سنگریزه یا مایعات باشند تا از عملکرد صحیح این قطعات ایمنی اطمینان حاصل شود.
| علامت یا نشانه (Symptom) | علت احتمالی (Probable Cause) | اهمیت و اقدام لازم (Importance & Action) |
|---|---|---|
| مشاهده شکستگی یا نبود دندانه در شانه | برخورد جسم سخت (چمدان، کالسکه) یا فرسودگی و خستگی متریال کامپ پلیت. | بسیار بالا: توقف فوری دستگاه. دندانه شکسته خود یک نقطه گیر خطرناک ایجاد میکند و باید بلافاصله تعویض شود. |
| صدای خراشیدگی مداوم از ناحیه شانه | تنظیم نبودن فاصله شانه با پلهها (تماس مستقیم) یا شل شدن پیچهای نگهدارنده آن. | بالا: نیاز به بازرسی و تنظیم مجدد در اسرع وقت. این سایش باعث فرسودگی سریع شانه و سطح پلهها میشود. |
| توقف ناگهانی پله برقی در ورودی/خروجی | فعال شدن میکروسوئیچ ایمنی شانه به دلیل ضربه، وجود زباله زیر کامپ پلیت یا حساسیت بیش از حد سنسور. | متوسط: این یک عملکرد صحیح ایمنی است، اما تکرار آن نشاندهنده نیاز به بازرسی، تمیزکاری و تنظیم سنسور است. |
| عدم توقف دستگاه با وجود گیر کردن جسم | خرابی یا عمل نکردن میکروسوئیچ ایمنی شانه یا مشکل در مدار اصلی ایمنی (Safety Circuit). | بحرانی: خطرناکترین حالت ممکن. دستگاه باید فوراً از سرویس خارج و توسط متخصص به طور کامل بازرسی شود. |
شانه پله برقی یا کامپ پلیت و میکروسوئیچ پله برقی نمونهای برجسته از همافزایی هوشمندانه بین مهندسی مکانیک و الکترونیک برای تضمین حداکثر ایمنی در تجهیزات حمل و نقل عمومی هستند. کامپ پلیت به عنوان یک مانع فیزیکی و راهنمای مکانیکی، اولین لایه دفاعی را در برابر خطرات گیر کردن اشیاء ایجاد میکند. در سوی دیگر، سنسورهای ایمنی پله برقی در قالب میکروسوئیچها، به عنوان یک سیستم نظارتی فعال و هوشمند، هرگونه شرایط غیرعادی را تشخیص داده و با قطع فوری نیروی محرکه، از وقوع حوادث فاجعهبار جلوگیری مینمایند.
درک عمیق از عملکرد این قطعات، نه تنها برای متخصصان و سرویسکاران پله برقی، بلکه برای مدیران ساختمانها و کاربران نیز حائز اهمیت است و نشان میدهد که چگونه توجه به جزئیات در طراحی و پیروی از استاندارد ایمنی میتواند سفری ایمن و بدون دغدغه را برای همگان به ارمغان آورد. سرمایهگذاری در قطعات پله برقی با کیفیت و انجام سرویسهای دورهای دقیق، ضامن عملکرد بینقص این نگهبانان خط مقدم ایمنی است.
