پنل رویزیون پله برقی یا همان «رویزیونر»، جعبه فرمان دستی مخصوص بازرسی و سرویس است. سرویسکار می‌تواند با اتصال پنل سازگار به محل مخصوص آن در تابلو فرمان، در شرایط مجاز حرکت پله برقی را برای بازدید فنی کنترل کند. در بازار به آن «جعبه رویزیون»، «شستی رویزیون» یا «ریموت سرویس» هم می‌گویند. نام فنی دستگاه در دفترچه سازندگان یکسان نیست.
نکته مهم این است که رویزیونر به‌تنهایی پله برقی را راه نمی‌اندازد. پنل فرمان را به تابلو می‌فرستد و تابلو، با توجه به وضعیت دستگاه و مدارهای حفاظتی، تصمیم می‌گیرد حرکت مجاز است یا نه. در ادامه با چهار شستی عکس واقعی، کاربرد پنل در سرویس و نکات انتخاب مدل سازگار آشنا می‌شویم.
رویزیونر پله برقی چیست و چرا به آن نیاز داریم؟
در استفاده روزمره، حرکت پله برقی از طریق فرمان‌های معمول دستگاه کنترل می‌شود. اما وقتی سرویسکار می‌خواهد وضعیت استپ‌ها، زنجیر یا بخش‌های محرک را بررسی کند، گاهی لازم است مجموعه در موقعیت مشخصی قرار بگیرد. پنل رویزیون برای همین کنترلِ محدود و مخصوص بازرسی طراحی شده است.
ساختار آن معمولاً ساده است: بدنه، شستی‌های فرمان، کابل و سوکت اتصال. در بسیاری از مدل‌ها این پنل با سوکت مخصوص به تابلو وصل می‌شود و سرویسکار می‌تواند دستگاه را در حالت بازرسی با فرمان‌های محدود کنترل کند. منطق کلی آن روشن است: کنترل محدود، دقیق و ایمن در زمان سرویس.
نام انگلیسی این تجهیز
در بازار و بین سرویسکارها بیشتر با اسم «رویزیونر» یا «پنل رویزیون» شناخته می‌شود؛ اما در منابع فنی سازندگان معمولاً یکی از نام‌های بالا را می‌بینید.
برای نمونه، HPMONT در دفترچه کنترلر MTCC-E1 از عنوان «Inspection Handle Box» استفاده کرده و KONE Parts هم محصول مشخصی را با عنوان «Maintenance Control Pendant» عرضه می‌کند. هنگام خرید یا استعلام، دانستن برند و مدل پله برقی، مدل تابلو و شماره قطعه کمک می‌کند سریع‌تر به نتیجه برسید.
آیا رویزیونر با جعبه رویزیون آسانسور یکی است؟
نه لزوماً. «رویزیون» در آسانسور هم اصطلاح رایجی است، اما تجهیزات بازرسی آسانسور و پله برقی الزامات و مدارهای مخصوص خودشان را دارند. حتی اگر روی هر دو پنل نوشته‌های UP، DOWN و RUN ببینید، نباید آن‌ها را به‌جای هم استفاده کنید. موضوع این مقاله فقط رویزیون پله برقی و پیاده‌رو متحرک است.
چهار کلید رویزیونر چه کاری انجام می‌دهند؟

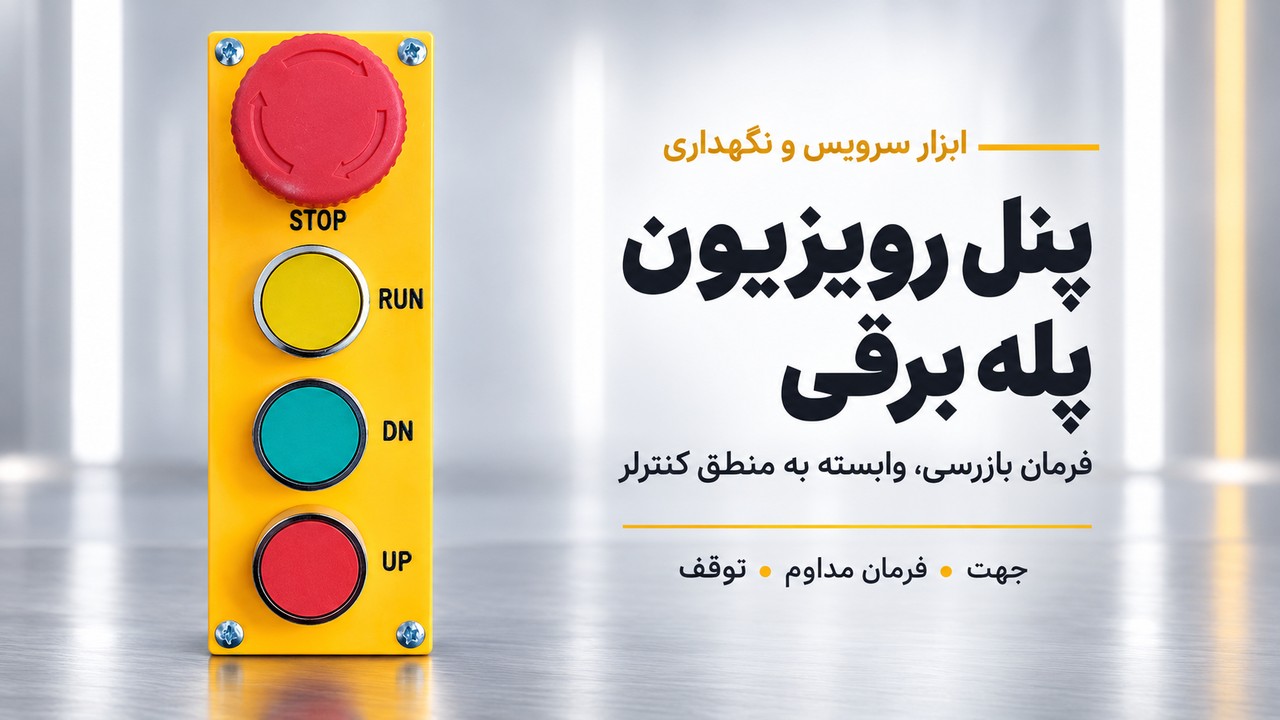

عکسی که در کارخانه گرفته‌ایم یک پنل زردرنگ با چهار شستی را نشان می‌دهد: UP قرمز، DN سبز، RUN زرد و STOP قرمز. کار هر شستی را می‌توان از روی نوشته‌های روی آن به‌خوبی توضیح داد.
| کلید | کار این شستی | نکته فنی |
|---|---|---|
| UP | انتخاب یا درخواست حرکت در جهت بالا | فشردن آن لزوماً به‌تنهایی باعث حرکت نمی‌شود. |
| DN | انتخاب یا درخواست حرکت در جهت پایین | در کنار منطق کنترلی دستگاه برای حرکت در این جهت به کار می‌رود. |
| RUN | کلید اجرای حرکت در حالت بازرسی | در بسیاری از طراحی‌ها همراه با کلید جهت استفاده می‌شود. |
| STOP | توقف دستگاه از محل پنل | برای متوقف‌کردن سریع حرکت هنگام بازرسی به کار می‌رود. |
شستی STOP برای توقف از محل پنل در نظر گرفته می‌شود و در زمان سرویس اهمیت زیادی دارد. سرویسکار با همین شستی می‌تواند در صورت نیاز، حرکت دستگاه را از همان محل متوقف کند.
نکته کاربردی: آرایش چهارشستی با کلیدهای UP، DN، RUN و STOP یکی از رایج‌ترین فرم‌های رویزیونر در پله‌برقی است.
چرا رویزیونر با نگه‌داشتن هم‌زمان RUN و کلید جهت کار می‌کند؟
در کنترل بازرسی، حرکت باید تحت اختیار مستقیم فرد مجاز باشد. برای همین از شیوه حرکت با نگه‌داشتن شستی استفاده می‌شود؛ یعنی تا وقتی فرمان‌های لازم نگه داشته شده‌اند، درخواست حرکت ادامه دارد و با رهاشدن آن‌ها قطع می‌شود. نام انگلیسی این روش Hold-to-Run است.
در بند 5.12.3.13.1 استاندارد EN 115-1:2017 برای کنترل بازرسی، کارکرد مداوم دو‌دستی مطرح شده است: یک دست برای فرمان جهت و دست دیگر برای شستی RUN. شستی‌ها همچنین باید در برابر فعال‌شدن ناخواسته محافظت شوند. به همین دلیل در بسیاری از پنل‌های رویزیون، منطق «جهت + RUN» دیده می‌شود.
Inspection Mode
فرمان مداوم
بررسی شرایط ایمنی
فقط تا زمان اعتبار فرمان
این تصویر فقط روند کلی فرمان را نشان می‌دهد، نه نقشه سیم‌کشی تابلو.
یک مثال مستند: کنترلر HPMONT MTCC-E1
در راهنمای سازنده برای کنترلر HPMONT MTCC-E1، نسخه V1.1 و بخش 4.1.5، آمده که حرکت بازرسی با نگه‌داشتن UP + RUN یا DOWN + RUN انجام می‌شود. با رهاکردن شستی‌های لازم، فرمان قطع و حرکت متوقف می‌شود. نام جعبه بازرسی مربوط به این کنترلر نیز MT-IH-B است.
پس ترکیب «جهت + RUN» فقط یک برداشت تئوری نیست؛ در راهنمای یک کنترلر واقعی هم آمده است. اگر می‌خواهید بدانید تابلو چگونه این فرمان را دریافت و اجرا می‌کند، مقاله تابلو فرمان پله برقی را بخوانید.
پنل رویزیون چه تفاوتی با کنترل عادی و مدار ایمنی دارد؟
در کارکرد عادی، تابلو فرمان درخواست‌های مربوط به جابه‌جایی مسافر را مدیریت می‌کند. در حالت رویزیون، فرمان حرکت از مسیر کنترل بازرسی دریافت می‌شود؛ یعنی سرویسکار به‌جای مدار فرمان عادی، از همین پنل برای جابه‌جا کردن دستگاه استفاده می‌کند. در این حالت، کنترل بازرسی در کنار مدارهای حفاظتی دستگاه عمل می‌کند.
| موضوع | حرکت عادی | کنترل بازرسی |
|---|---|---|
| هدف | جابه‌جایی مسافر | موقعیت‌دهی و مشاهده کنترل‌شده برای فعالیت فنی مجاز |
| منبع درخواست حرکت | کلید، سیستم خودکار یا فرمان بهره‌برداری | تجهیز دستی بازرسیِ تأییدشده |
| شیوه حفظ فرمان | بسته به منطق بهره‌برداری | نگه‌داشتن مداوم شستی‌های لازم طبق EN 115-1:2017 |
| حفاظت‌ها | طبق طراحی و استاندارد دستگاه | حفاظت‌های مقرر همچنان تابع طراحی و استانداردند |
| سرعت حرکت | بر مبنای مشخصات و حالت بهره‌برداری | بسته به مدل و تنظیمات مجاز دستگاه |
بند 5.12.3.13.4 استاندارد EN 115-1:2017 می‌گوید هنگام کنترل بازرسی، سایر روش‌های راه‌اندازی نباید بتوانند حرکت را شروع کنند. اتصال هم‌زمان بیش از یک پنل بازرسی نیز نباید باعث راه‌افتادن دستگاه شود. چگونگی اجرای این منطق را باید در نقشه و راهنمای همان مدل بررسی کرد.
آیا رویزیونر مدار ایمنی را دور می‌زند؟
خیر. رویزیونر برای کنترل حرکت در شرایط بازرسی است، نه کنارگذاشتن مدار ایمنی. ممکن است وضعیت بعضی تجهیزات حفاظتی در این حالت طبق طراحی سازنده متفاوت مدیریت شود، اما این موضوع مجوز دست‌کاری یا پل‌کردن کلیدهای ایمنی نیست.
اینکه چرا یک فرمان پذیرفته می‌شود یا چرا دستگاه اجازه استارت نمی‌دهد، به منطق تابلو و حفاظت‌ها مربوط است. این موضوع را جداگانه در مقاله مدار ایمنی پله برقی توضیح داده‌ایم.
پنل رویزیون در سرویس و نگهداری پله برقی چه کاربردی دارد؟
مزیت رویزیونر این است که سرویسکار می‌تواند در موقعیت مجاز بازرسی، فرمان حرکت کنترل‌شده را در اختیار داشته باشد. این کار هنگام بررسی استپ‌ها، رولرها، زنجیر استپ یا مسیر هدایت کاربرد دارد؛ مثلاً وقتی لازم است یک بخش مشخص برای بازدید در موقعیت مناسب قرار بگیرد. البته پنل رویزیون جایگزین ایمن‌سازی دستگاه پیش از تعمیر نیست.
در سرویس پله برقی چه بخش‌هایی با کمک رویزیونر بررسی می‌شوند؟
برای مثال، تکنسین ممکن است بخواهد موقعیت چند استپ را بررسی کند یا هنگام بازرسی مجاز، رفتار بخش مشخصی از مجموعه محرکه را ببیند. شناخت اجزای اصلی پله برقی در این مرحله کمک می‌کند بررسی هدفمند باشد. محل استقرار سرویسکار، شرایط حرکت و حفاظ‌گذاری باید مطابق دستورالعمل همان دستگاه تعیین شوند.
رویزیونر فقط یکی از ابزارهای کار است. برای مثال، بررسی تابلو، سنسورها یا ترمز مراحل مخصوص خودش را دارد؛ این موارد را در مقاله سرویس قطعات برقی پله برقی شرح داده‌ایم.
نکته ایمنی: با داشتن پنل رویزیون نمی‌توان روی قطعات در حال حرکت یا بخش‌های بدون حفاظ کار تعمیراتی انجام داد. هرجا فعالیت به قطع انرژی نیاز دارد، ابتدا باید روش ایمن‌سازی، قفل‌گذاری و برچسب‌گذاری منابع انرژی اجرا شود. بازرسی همراه حرکت نیز فقط برای افراد صلاحیت‌دار و طبق دستورالعمل سازنده مجاز است.
چرا ثبت مدل پنل در گزارش سرویس اهمیت دارد؟
اگر از یک پنل برای چند دستگاه استفاده می‌شود یا قرار است نمونه جدیدی جایگزین آن شود، بهتر است مدل پنل، شماره قطعه، مدل تابلو و تأیید سازگاری در گزارش سرویس ثبت شود. این اطلاعات بعدها کمک می‌کنند مشکل خود پنل با ایراد موتور یا تابلو فرمان اشتباه گرفته نشود.
سازندگان مختلف پنل یا کنترل بازرسی را چگونه معرفی می‌کنند؟
همه رویزیونرها از نظر ساختار و کاربرد دقیقاً یکسان نیستند. دفترچه‌های فنی این تفاوت را روشن می‌کنند. در جدول زیر سه نمونه مستند آورده‌ایم تا معلوم شود سازندگان چه نام‌هایی استفاده می‌کنند و چرا نباید هر وسیله دستی متصل به تابلو را یک نوع پنل رویزیون دانست.
| سازنده و مرجع | اطلاعات مستند | چیزی که از سند نتیجه نمی‌گیریم |
|---|---|---|
| HPMONT MTCC-E1 V1.1 | Inspection Handle Box / MT-IH-B و منطق فشردن جهت همراه RUN در راهنمای کنترلر | اینکه عکس کارخانه همان قطعه است؛ یا سرعت و سیم‌بندی همه کنترلرها مشابه‌اند |
| KONE Parts KM51275701 | قطعه با نام Maintenance Control Pendant و کابل ۱۲ متری؛ خانواده‌های سازگار مشخص در کاتالوگ ذکر شده‌اند | سازگاری با تمام پله برقی‌های KONE یا تمام تجهیزات دیگر |
| Shanghai STEP ES.01/B | برد کنترل پله برقی با قابلیت Maintenance Operation و رابط برای Handheld Operator | اینکه ابزار دستی تنظیمات با پنل کنترل حرکت یکی است |
هر وسیله دستی متصل به تابلو، رویزیونر نیست. بعضی دستگاه‌های دستی فقط برای تنظیم پارامتر یا خواندن خطا استفاده می‌شوند. پنلی که حرکت بازرسی را کنترل می‌کند، وظیفه و الزامات ایمنی متفاوتی دارد.
برای مثال، در صفحه قطعه KM51275701 از KONE Parts، خانواده‌های مشخصی از دستگاه‌های Thyssen Velino فهرست شده‌اند. بنابراین هنگام تهیه قطعه باید شماره فنی و دستگاه‌های سازگار را بررسی کرد، نه فقط نام فروشنده را.
استاندارد EN 115-1 درباره کنترل بازرسی پله برقی چه می‌گوید؟
استانداردها فقط درباره شکل جعبه یا تعداد کلیدها صحبت نمی‌کنند؛ رفتار ایمن دستگاه در حالت بازرسی هم مهم است. در EN 115-1:2017، بند 5.12.3.13 به کنترل بازرسی اختصاص دارد. چند نکته اصلی این بخش عبارت‌اند از:
- وجود وسیله بازرسی دستی قابل حمل برای عملیات بازرسی، تعمیر یا نگهداری در دامنه این استاندارد پیش‌بینی شده است.
- درخواست حرکت نیازمند کنترل مداوم دو‌دستی، با استفاده از کلید جهت و RUN است.
- محل‌های اتصال پنل در پاگردها و کابل انعطاف‌پذیر، ضوابط تعریف‌شده دارند؛ مثلاً متن این ویرایش طول کابل را حداقل ۳ متر تعیین می‌کند. این مقدار، مشخصات عکس ما نیست.
- شستی‌ها باید در برابر تحریک ناخواسته حفاظت شوند و حرکت به اعمال مداوم فرمان وابسته باشد.
- وسیله توقف روی کنترل بازرسی و نحوه واکنش در صورت تحریک آن، الزام جداگانه دارند.
- در حالت بازرسی، دیگر روش‌های شروع حرکت نباید قابل استفاده باشند؛ اتصال هم‌زمان چند کنترل بازرسی نیز نباید امکان شروع حرکت ایجاد کند.
بندهای 5.12.3.13.3 و 5.12.2.7.18 همین ویرایش، برای عملکرد توقف پنل شرایط مشخصی دارند؛ از جمله اینکه فعال‌سازی شستی توقف، هنگامی که پنل متصل است، باید تغذیه محرکه را قطع کند و ترمز کاری را به عمل درآورد. این توضیحِ الزام استاندارد است، نه نتیجه آزمون روی پنل داخل عکس.
ISO 8103-1:2024 هم یکی از مراجع بین‌المللی ایمنی برای پله برقی‌ها و پیاده‌روهای متحرک جدید است. برای هر پروژه باید نسخه استانداردِ لازم‌الاجرا، مقررات محل نصب و راهنمای سازنده همان دستگاه بررسی شوند. الزامات استاندارد آمریکایی ASME A17.1/CSA B44 را نیز نباید از روی متن EN حدس زد.
آیا سرعت رویزیون در همه دستگاه‌ها ثابت است؟
خیر. سرعت حرکت در حالت بازرسی به طراحی و تنظیمات مجاز همان مدل بستگی دارد. مثلاً در کنترلر HPMONT MTCC-E1 تنظیمات مربوط به بازرسی در تابلو تعریف می‌شود. پس نمی‌توان فقط با دیدن پنل چهارکلیده، سرعت دستگاه را مشخص کرد.
برای انتخاب یا خرید پنل رویزیون چه اطلاعاتی لازم است؟
اگر قرار است رویزیونر تهیه یا تعویض شود، بهتر است اطلاعات فنی همان دستگاه هم در دسترس باشد. این کار باعث می‌شود انتخاب قطعه سریع‌تر و دقیق‌تر انجام شود و از سفارش اشتباه جلوگیری شود.
| اطلاعات لازم | چرا مهم است؟ | به چه سندی نیاز دارد؟ |
|---|---|---|
| برند و مدل پله برقی | معماری کنترل و متعلقات به خانواده دستگاه وابسته‌اند | پلاک مشخصات و دفترچه فنی |
| مدل و نسخه کنترلر | تعریف ورودی‌های بازرسی و پیش‌شرط‌های حرکت را مشخص می‌کند | نقشه تابلو و راهنمای سازنده |
| شماره قطعه پنل قبلی | دقیق‌ترین راه تطبیق نسخه جایگزین است | برچسب فنی یا فهرست قطعات |
| مشخصات کابل و کانکتور | تفاوت در رابط ممکن است هم عملکرد و هم ایمنی را تحت تأثیر بگذارد | برگه مشخصات فنی، نقشه و تأیید سازنده |
| مدار STOP و نوع کنتاکت‌ها | تطبیق با الزامات توقف و مدار حفاظتی لازم است | نقشه الکتریکی و مدرک تأییدیه و برگه مشخصات قطعه |
| استاندارد و نسل دستگاه | الزامات قابل اعمال به محل نصب و تاریخ ساخت وابسته‌اند | پرونده فنی و مقررات مربوط |
پس از مشخص‌شدن مدل و مشخصات، می‌توان برای بررسی گزینه‌های تأمین به بخش قطعات پله برقی مراجعه کرد. اگر رویزیونر قبلی در دسترس باشد، تطبیق اطلاعات آن با قطعه جدید کار را بسیار ساده‌تر می‌کند.
پیش از خرید چه مشخصاتی را باید از سازنده بگیریم؟
برای سفارش درست، بهتر است اطلاعاتی مانند برند و مدل، ولتاژ فرمان، نوع کنتاکت‌های شستی توقف و نقشه پین‌های کانکتور در اختیار باشد. هرچه این اطلاعات کامل‌تر باشد، انتخاب قطعه مناسب راحت‌تر خواهد بود.
اگر رویزیونر متصل شد ولی فرمان حرکت صادر نشد، چه باید بررسی شود؟
اگر پنل وصل شد اما دستگاه حرکت نکرد، اولین نتیجه نباید «رویزیونر خراب است» باشد. شاید تابلو هنوز وارد حالت بازرسی نشده، خطای حفاظتی وجود دارد یا پنل با دستگاه سازگار نیست. تشخیص از اطلاعات ثبت‌شده و دفترچه همان کنترلر شروع می‌شود، نه تغییر آزمایشی سیم‌ها.
| مشاهده | فرضیه‌های قابل بررسی | مدرک لازم برای تشخیص |
|---|---|---|
| پنل وصل است، اما حرکت مجاز نمی‌شود | حالت بازرسی فعال نیست؛ خطا یا توقف حفاظتی ثبت شده؛ فرمان درست شناخته نشده | وضعیت حالت کاری، نمایشگر خطا و دفترچه همان کنترلر |
| فرمان در یک جهت پذیرفته نمی‌شود | شرط جهت، ورودی یا وضعیت کنترلر متفاوت است | سوابق خطا، وضعیت ورودی‌ها و نقشه سازنده |
| پس از تعویض پنل رفتار تغییر کرده | قطعه جایگزین یا کانکتور از نظر الکتریکی/منطقی معادل نیست | شماره قطعه اصلی و جایگزین، دیتاشیت و تأیید سازنده |
| حرکت بازرسی به‌طور غیرعادی قطع می‌شود | فرمان مداوم قطع شده یا حفاظتی فعال شده است | گزارش خطا و زمان وقوع، وضعیت ورودی‌ها و سابقه تعمیر |
| STOP رفتار مورد انتظار ندارد | ابهام در مشخصات پنل، اتصالات یا مدار مربوط به توقف | خروج دستگاه از سرویس، بررسی و آزمون ایمن طبق راهنمای سازنده توسط فرد مجاز |
هنگام گزارش این مشکل، شماره مدل پنل و تابلو، عکس پلاک دستگاه، کد خطا و زمان وقوع ایراد را ثبت کنید. جمله «رویزیون کار نمی‌کند» برای عیب‌یابی کافی نیست؛ حتی نشانه‌های جدول هم بدون بررسی مدارک، علت قطعی را مشخص نمی‌کنند.
هشدار ایمنی: اگر شستی توقف یا فرمان‌های جهت عملکرد قابل‌اعتمادی ندارند، دستگاه نباید قبل از بررسی و تأیید فرد صلاحیت‌دار به سرویس مسافری برگردد. دست‌کاری سیم‌ها یا پل‌کردن مدارهای حفاظتی راه‌حل نیست.
پرسش‌های متداول درباره رویزیونر و پنل رویزیون پله برقی
آیا «رویزیونر» همان «پنل رویزیون پله برقی» است؟
بله، «رویزیونر» نامی است که برخی سرویسکارها برای پنل رویزیون به کار می‌برند. اما در کاتالوگ‌های سازندگان نام‌ها متفاوت‌اند؛ برای خرید، شماره قطعه و مدل دستگاه مهم‌تر است.
آیا با فشردن UP یا DN به‌تنهایی پله برقی حرکت می‌کند؟
طبق الزامات کنترل بازرسی EN 115-1:2017، حرکت باید به نگه‌داشتن مداوم شستی جهت و RUN وابسته باشد. البته لازم است انطباق مدار واقعی هر دستگاه هم بررسی شود.
آیا رویزیونرها در همه پله‌برقی‌ها یکسان هستند؟
خیر. شکل کلی بسیاری از رویزیونرها شبیه هم است، اما مدل‌ها، کانکتورها و جزئیات فنی می‌توانند متفاوت باشند. به همین دلیل هنگام تهیه قطعه، دانستن برند، مدل و شماره قطعه اهمیت دارد.
کلید STOP روی پنل چه کاری انجام می‌دهد؟
این کلید برای متوقف‌کردن حرکت دستگاه از محل پنل بازرسی به کار می‌رود و یکی از مهم‌ترین بخش‌های رویزیونر در زمان سرویس است.
آیا پنل رویزیون جایگزین ایمن‌سازی و قفل‌گذاری انرژی می‌شود؟
خیر. رویزیونر برای کنترل حرکت در شرایط بازرسی است. هر کاری که به قطع و کنترل انرژی نیاز دارد، همچنان باید با روش ایمن‌سازی مناسب انجام شود.
منابع فنی و اسناد سازندگان
منابع زیر برای شناخت نام‌های رسمی، عملکرد پنل و الزامات فنی به کار رفته‌اند. هنگام ارزیابی یک دستگاه واقعی، دفترچه و نقشه همان مدل در اولویت است.
- HPMONT — مرکز رسمی دانلود راهنمای MTCC-E1، راهنمای V1.1، بخش 4.1.5، منطق Inspection Handle Box.
- KONE Parts — KM51275701، نمونه واقعی Maintenance Control Pendant و خانواده‌های مصرف.
- Shanghai STEP — ES.01/B، برد کنترل با Maintenance Operation و Handheld Operator.
- BSI — BS EN 115-1:2017، مرجع ویرایش استاندارد و بند 5.12.3.13 کنترل بازرسی.
- ISO 8103-1:2024، مشخصات دامنه استاندارد ایمنی پله برقی و پیاده‌رو متحرک.
