اگر پله برقیهای استاندارد، اسبهای کاری پرتلاش و قابل اعتماد دنیای مدرن باشند، پله برقی مارپیچ (Spiral Escalator) بدون شک یک اسب تکشاخ افسانهای و کمیاب است. این سازهها، که اغلب با نام پله برقی منحنی (Curved Escalator) نیز شناخته میشوند، نمادی از اوج مهندسی مکانیک، طراحی لوکس پیشرو و ثروت هستند. تعریف سادهی آن فریبنده است: سازهای که پلههای آن در یک مسیر منحنی و قوسی شکل حرکت میکنند. اما در پس این تعریف ساده، یکی از پیچیدهترین چالشهای مهندسی در کل صنعت حمل و نقل عمودی نهفته است. به دلیل همین پیچیدگی فنی و هزینه تولید سرسامآور، پله برقی مارپیچ بسیار نایاب است و تنها در نمادینترین ساختمانهای جهان به عنوان یک اثر هنری متحرک و پویا نصب میشود.
در میان تمام انواع پله برقی خاص که در معماری مدرن به کار میروند، پله برقی مارپیچ به دلیل فناوری انحصاری و منحصربهفرد خود در جایگاهی کاملاً متفاوت قرار میگیرد. در این راهنمای کامل از «پله برقی لاین»، به کالبدشکافی این شاهکار مهندسی میپردازیم؛ از رازهای فنی عملکرد آن گرفته تا چالشهای عظیم طراحی، نصب و نگهداری این سازهی شگفتانگیز.
قبل از آشنایی با پله برقی مارپیچ و یا منحنی می توانید پله برقی و نحوه کارکرد پله برقی را بشناسید.
انواع پله برقی را یکبار برای همیشه و به طور علمی بشناسید!
دلیل اصلی کمیابی و گرانی پله برقی مارپیچ، پیچیدگی باورنکردنی مکانیک داخلی آن است. ساخت یک پله برقی که در یک خط مستقیم حرکت میکند به اندازه کافی چالشبرانگیز است، اما افزودن یک انحنا به این معادله، قوانین فیزیک و مهندسی را به کلی دگرگون میکند.
این بزرگترین مانع مهندسی است. در یک پله برقی استاندارد، تمام نقاط یک پله (چپ، راست و وسط) با سرعت یکسان حرکت میکنند. اما در یک پله برقی منحنی، شعاع حرکت متفاوت است. لبه بیرونی منحنی باید مسافت بیشتری را نسبت به لبه داخلی در همان مدت زمان طی کند. این بدان معناست که برای حفظ تراز پلهها، سرعت خطی در لبه بیرونی باید بیشتر از لبه داخلی باشد. پلهها نه تنها به سمت بالا حرکت میکنند، بلکه باید به طور مداوم با سرعتی متغیر (از داخل به خارج) کمی بچرخند تا در مسیر قوسی باقی بمانند. حل این معما نیازمند طراحی موتور، گیربکس و زنجیرهایی است که بتوانند این سرعت دیفرانسیلی را مدیریت کنند.
حل چالش سرعت متغیر آنقدر پیچیده بود که برای دههها، تولید پله برقی مارپیچ غیرممکن تلقی میشد. امروزه نیز این فناوری در انحصار کامل یک یا دو شرکت مهندسی غولپیکر در جهان (مانند شرکت میتسوبیشی الکتریک ژاپن) قرار دارد. آنها به جای زنجیرهای استاندارد، از سیستمهای مفصلی و ریلهای هدایت سهبعدی بسیار دقیقی استفاده میکنند که هر پله را به صورت جداگانه در مسیر منحنی هدایت میکند. کوچکترین خطا در طراحی یا ساخت این قطعات سفارشی، منجر به قفل شدن، سایش شدید یا از کار افتادن کل سیستم میشود.
قطعات مهم و اجزای اصلی یک پلی برقی را دقیقا بشناسید.
برای درک بهتر، تفاوتها را مقایسه کنید:
درباره سرویس پله برقی در سراسر ایران مطالعه کنید
واقعیت این است که تقریباً هیچ ساختمانی صرفاً برای جابجایی افراد، یک پله برقی مارپیچ نصب نمیکند. هزینهی گزاف و پیچیدگی فنی آن تنها زمانی توجیهپذیر است که هدف، خلق یک تجربهی معماری منحصربهفرد و یک بیانیهی قدرتمند باشد.

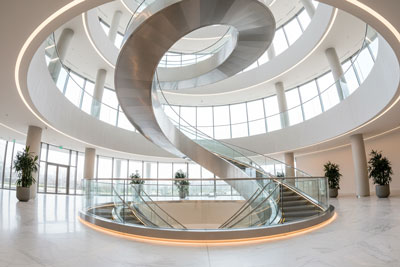

یک پله برقی مارپیچ بیش از آنکه یک وسیله حمل و نقل باشد، یک «مجسمه متحرک» است. در فضاهای بزرگی مانند لابی هتلهای لوکس یا آتریوم مراکز خرید ردهبالا، این پله برقی بلافاصله به نقطه کانونی (Focal Point) فضا تبدیل میشود. حرکت نرم و منحنی پلهها، پویایی و انرژی بصری به فضا تزریق میکند که هیچ عنصر ثابت معماری قادر به خلق آن نیست. این سازه به امضای آن ساختمان تبدیل شده و تجربهای به یاد ماندنی برای بازدیدکنندگان خلق میکند.
اگرچه زیبایی حرف اول را میزند، اما پله برقی منحنی گاهی راهحلهای هوشمندانهای برای فضاهای چالشبرانگیز ارائه میدهد. در طراحیهایی که فضا برای ایجاد پاگردهای میانی طولانی (برای چرخش ۱۸۰ درجه پله برقیهای استاندارد) وجود ندارد، یک پله برقی مارپیچ میتواند این چرخش را به صورت فشرده و در حین حرکت انجام دهد. این امر به معماران اجازه میدهد تا جریان حرکت بازدیدکنندگان را به شکلی نرم، سیال و هنرمندانه در فضا هدایت کنند، نه به صورت خطوط شکسته و مستقیم.
برای درک کامل تأثیر بصری این سازهها، باید نمونههای واقعی آن را دید. این پلهها به نمادهایی جهانی تبدیل شدهاند. از مراکز خرید لوکس مانند «تایمز اسکوئر» در شانگهای و «دیپورت» در اوزاکا گرفته تا هتلها و کازینوهای مجلل در لاس وگاس (مانند کازینوی سزارز پالاس) و ماکائو، همگی از پله برقی مارپیچ به عنوان یک جاذبهی اصلی برای جذب بازدیدکننده و تثبیت برند لوکس خود استفاده کردهاند.
خرید و انتخاب یک پله برقی مارپیچ تازه آغاز ماجرا است. فرآیند نصب و اجرای این سازه، خود یک پروژه مهندسی عظیم و فوقالعاده حساس است که باید از اولین روز طراحی معماری و سازه دیده شود. اضافه کردن این پلهها به یک ساختمان موجود تقریباً غیرممکن است.
وزن یک پله برقی مارپیچ به دلیل ساختار فولادی عظیم و پیچیدهای که برای ایجاد انحنا و تحمل تنشهای ناشی از آن لازم است، به مراتب سنگینتر از یک پله برقی استاندارد با همان ارتفاع است. به همین دلیل، فونداسیون و تیرهای پشتیبان در طبقات بالا و پایین (محلهای اتکا) باید از ابتدا با محاسبات بسیار دقیق و تقویتشده طراحی شوند تا بتوانند این بار مرده (Dead Load) عظیم را تحمل کنند.

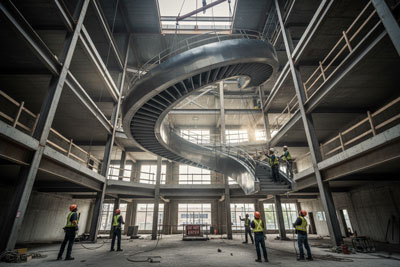

این پلهها در کارخانه به صورت ماژولار و در قطعات بسیار بزرگ و از پیش خمیده (Pre-curved) ساخته میشوند. این قطعات غولپیکر اغلب در کانتینرهای مخصوص و با روشهای حمل و نقل فوقسنگین به محل پروژه ارسال میشوند. چالش اصلی، وارد کردن این قطعات به داخل ساختمان است. این کار معمولاً نیازمند جرثقیلهای برجی (Tower Cranes) بسیار قوی است و اغلب باید قبل از بسته شدن سقف نهایی ساختمان یا از طریق بازشوهای (Openings) بسیار بزرگ در نمای ساختمان انجام شود.
مهمترین و حساسترین بخش، مونتاژ این قطعات در محل پروژه است. به دلیل مکانیک فوقالعاده پیچیدهی پله برقی منحنی، تراز بودن تمام قطعات باید با دقت میلیمتری و با استفاده از ابزارهای تراز لیزری سهبعدی انجام شود. هرگونه خطای کوچک در همراستایی ریلهای هدایت یا سازهی اصلی، منجر به تنش مخرب در زنجیر پله، سایش شدید قطعات و از کار افتادن کامل سیستم در مدت زمان کوتاه میشود. به همین دلیل، نصب این پلهها انحصاراً توسط تیمهای فوقتخصصی اعزامی از سوی خودِ شرکت سازنده انجام میپذیرد.
اگر پیچیدگی مهندسی و نصب، شما را شگفتزده کرده است، هزینههای مرتبط با پله برقی مارپیچ نیز به همان اندازه استثنایی هستند. این سازهها یک سرمایهگذاری در سطح لوکس محسوب میشوند و نگهداری آنها نیز نیازمند برنامهریزی تخصصی است.
قیمت تمامشده یک پله برقی مارپیچ میتواند چندین برابر (گاهی ۵ تا ۱۰ برابر) یک پله برقی استاندارد با همان ارتفاع باشد. این هزینه گزاف نتیجهی ترکیبی از عوامل زیر است:
نگهداری از یک پله برقی مارپیچ مانند نگهداری از یک خودروی فرمول یک است؛ نمیتوان آن را به هر مکانیکی سپرد. سرویس و نگهداری این سازهها باید انحصاراً توسط تکنسینهایی انجام شود که مستقیماً توسط خودِ شرکت سازنده (مانند میتسوبیشی) آموزش دیده و تایید شدهاند. دلیل آن واضح است:

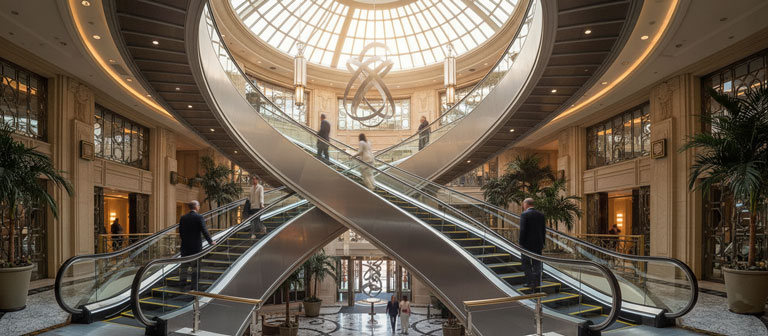

همانطور که در این راهنما کالبدشکافی کردیم، پله برقی مارپیچ اوج تلفیق هنر معماری و مهندسی مکانیک است. این یک سرمایهگذاری هنگفت نه برای جابجایی، بلکه برای خلق یک «اثر نمادین» (Landmark) است.
باید به صراحت تاکید کرد که تولید، نصب و حتی نگهداری تخصصی این سازههای فوقپیشرفته، در انحصار کامل و مستقیم چند شرکت انگشتشمار در جهان (مانند میتسوبیشی) قرار دارد.
نقش یک مشاور متخصص مانند «پله برقی لاین» در این میان، نه تولید یا نصب، بلکه ارائه مشاوره فنی بیطرفانه در مرحله حساس «امکانسنجی» است. ما به معماران و سازندگان کمک میکنیم تا با درک کامل از چالشها، تصمیمگیری کنند:
اگر در حال طراحی یک پروژه نمادین هستید و به این گزینه فکر میکنید، قبل از هر اقدامی با تیم مشاوران فنی «پله برقی لاین» تماس بگیرید. ما به شما کمک میکنیم تا با دیدی باز و تخصصی، تمام واقعیتها، هزینهها و چالشهای اجرایی این انتخاب منحصربهفرد را بررسی کنید.
