استفاده از دوربینهای حرارتی برای بررسی تابلو فرمان، امکان مشاهده نقاط داغ و اتصالات سست را مدتها پیش از وقوع خرابی فراهم میکند. کاربرد ترموگرافی در پله برقی به تکنسینها اجازه میدهد تا بدون نیاز به خاموش کردن دستگاه، قطعات معیوب و تحت فشار را زیر بار واقعی شناسایی کرده و از توقفهای ناگهانی، هزینههای سنگین و خطرات آتشسوزی در مجتمعهای تجاری جلوگیری کنند.
در دنیای مدرن تعمیرات و سرویس پله برقی، ما از فاز واکنش نشان دادن به خرابیها (تعمیرات واکنشی) عبور کردهایم و وارد عصر نگهداری پیشبینانه (Predictive Maintenance) شدهایم. تابلو فرمان پله برقی که معمولاً با برق سه فاز سنگین (۴۰۰ تا ۴۸۰ ولت) کار میکند، قلب تپنده این سیستم است. روشهای سنتی عیبیابی معمولاً نیازمند ساعتها زمان، خاموش کردن دستگاه و تست قطعهبهقطعه با مولتیمتر هستند. اما کاربرد ترموگرافی در پله برقی این معادله را کاملاً تغییر داده است؛ زیرا به ما قدرت «دیدن» مشکلاتی را میدهد که با چشم غیرمسلح کاملاً نامرئی هستند.
از نظر علمی، هر جسمی که دمای آن بالاتر از صفر مطلق باشد، از خود امواج الکترومغناطیسی در طیف مادون قرمز (فروسرخ) ساطع میکند. قطعات الکترومکانیکی داخل تابلو فرمان پله برقی نیز از این قاعده مستثنی نیستند. دوربینهای تخصصی ترموگرافی با استفاده از سنسورهای میکربولومتر، این امواج نامرئی را (معمولاً در طول موج ۸ تا ۱۴ میکرومتر) دریافت کرده و آنها را به یک نقشه حرارتی رنگی و قابل درک تبدیل میکنند.
در این نقشه، مناطق خنکتر با رنگهای تیره (آبی و بنفش) و مناطق داغ با رنگهای روشن (زرد، نارنجی و سفید) نشان داده میشوند. وقتی تکنسین هر سه فاز یک موتور درایو یا کنتاکتور را در کنار هم اسکن میکند، در شرایط نرمال باید دمای تقریباً یکسانی داشته باشند. هرگونه اختلاف دمای محسوس (Hotspot) روی یک فاز، یک زنگ خطر زودهنگام است.
یکی از اصول بنیادین در برق صنعتی، رابطه مستقیم بین مقاومت، جریان و حرارت است. در یک تابلو فرمان، هر زمان که یک اتصال شل شود، کنتاکتی اکسید گردد یا قطعهای دچار استهلاک شود، مقاومت الکتریکی در آن نقطه افزایش مییابد.
وقتی جریان بالای موتور پله برقی تلاش میکند از این نقطه با مقاومت بالا عبور کند، انرژی الکتریکی مستقیماً به حرارت تبدیل میشود (بر اساس قانون توان الکتریکی که میگوید حرارت با مجذور جریان در مقاومت رابطه مستقیم دارد). این افزایش حرارت، هفتهها یا حتی ماهها قبل از اینکه فیوزی بسوزد، قطعهای ذوب شود یا پله برقی از کار بیفتد، آغاز میشود. اسکن حرارتی دقیقاً همین حرارتهای اولیه را ثبت میکند و به ما فرصت طلایی برای مداخله میدهد.
نکته تخصصی لاین (Pro Tip):
سطوح فلزی براق در داخل تابلو (مانند شمشهای مسی بدون روکش) مانند آینه حرارتی عمل میکنند و به دلیل ضریب انتشار (Emissivity) پایین، ممکن است در دوربین خنکتر از دمای واقعی خود نشان داده شوند. تیم متخصص پله برقی لاین برای جلوگیری از این خطای محاسباتی خطرناک، از اهداف با ضریب انتشار بالا (مثل برچسبهای مخصوص یا چسب برق مشکی) روی اتصالات حساس استفاده میکنند تا دقیقترین خوانش دمایی را به دست آورند.
ترموگرافی با ثبت تابش فروسرخ، مقاومتهای مخفی و نقاط داغ تابلو فرمان را در حین کار سیستم شناسایی میکند؛ این یعنی کشف زودهنگام خرابیها قبل از آنکه به توقف پله برقی یا خسارتهای مالی سنگین منجر شوند.
تابلو کنترل پله برقی مجموعهای متراکم از قطعات فشار قوی و حساس است که دائماً تحت تنشهای مکانیکی، لرزش و بارهای متغیر مسافران قرار دارد. در این شرایط خشن صنعتی، برخی قطعات بیش از سایرین در معرض استهلاک و خطاهای حرارتی هستند. اسکن دقیق این قطعات، تفاوت بین یک سرویس دورهای موفق و یک خرابی فاجعهبار را رقم میزند.
درایوهای فرکانس متغیر (VFD) یا اینورترها وظیفه کنترل دقیق سرعت موتور پله برقی را بر عهده دارند و به شدت در برابر تنشهای حرارتی آسیبپذیرند. تحقیقات صنعتی نشان میدهد که حدود ۵۷ درصد از خرابیهای درایوها به دلیل نقص در سیستم خنککننده (مانند خرابی فنهای داخلی یا گرفتگی فیلترها و هیتسینکها) رخ میدهد.
سوئیچینگ مداوم در ماژولهای ترانزیستور (IGBT) گرمای فوقالعاده زیادی تولید میکند. با استفاده از دوربین حرارتی، میتوان توزیع نامتقارن دما در هیتسینک یا داغ شدن غیرعادی خازنهای الکترولیتی مدار را هفتهها قبل از متورم شدن، نشتی یا انفجار آنها شناسایی کرد.
سیستم ترمز پله برقی یکی از حیاتیترین بخشهای ایمنی است که مستقیماً توسط کنتاکتورهای قدرتمند مدیریت میشود. با هزاران بار قطع و وصل شدن جریان در طول روز، پدهای فلزی کنتاکتور دچار خوردگی و جرقههای میکروسکوپی (Micro-arcing) میشوند. این اتفاق باعث از بین رفتن روکش نقرهای و ایجاد رسوبهای اکسیدی با مقاومت الکتریکی بالا میشود.
کاربرد ترموگرافی در پله برقی به ما نشان میدهد که کدام پایه از کنتاکتور در حال تجربه گرمای موضعی شدید است. اگر این حرارت نادیده گرفته شود، میتواند باعث ذوب شدن محفظه پلاستیکی، جوش خوردن پلاتینها به یکدیگر و در بدترین حالت، عمل نکردن ترمز و سقوط آزاد پله برقی زیر بار مسافران شود.
شاید جالب باشد بدانید که حدود ۷۶ درصد از کل ناهنجاریهای حرارتی در تابلو برقها ریشه در اتصالات سست و ضعیف دارند. تابلوهای کنترل بهطور پیوسته در معرض لرزشهای فیزیکی ناشی از گیربکس و حرکت استپهای پله برقی هستند.
این لرزشها در ترکیب با پدیده «چرخه حرارتی» (منبسط شدن کابلها در زمان عبور جریان و منقبض شدن پس از توقف) باعث میشوند پیچهای ترمینال به مرور زمان شل شوند. دوربین حرارتی، این اتصالات سست را به شکل نقاط به شدت درخشان و خطرناک نشان میدهد و به تکنسین اجازه میدهد قبل از ذوب شدن عایق کابلها یا بروز جرقه و آرک فلش، پیچها را مجدداً آچارکشی کند.
نکته تخصصی لاین (Pro Tip):
بسیاری از افراد تصور میکنند بازرسی تابلو را میتوان در زمان توقف دستگاه انجام داد. اما متخصصان پله برقی لاین تأکید میکنند که برای اسکن ترموگرافی دقیق، پله برقی باید حداقل با ۴۰ تا ۶۰ درصد ظرفیت نامی خود در حال کار (زیر بار مسافر یا بار شبیهسازیشده) باشد. بدون عبور جریان الکتریکی کافی از مدارها، قطعات معیوب حرارتی از خود ساطع نمیکنند و خطاهای پنهان در دوربین ثبت نخواهند شد.
حیاتیترین قطعاتی که با اسکن حرارتی از خرابی قطعی نجات مییابند شامل اینورترها، کنتاکتورهای ایمنی ترمز و ترمینالهای انتقال قدرت هستند؛ قطعاتی که لرزش مداوم و استهلاک، به سرعت مقاومت آنها را بالا برده و منجر به تولید گرمای مخرب میشود.
انجام اسکن حرارتی یک کار سلیقهای نیست، بلکه یک الزام مهندسی است که توسط استانداردهای جهانی ایمنی پشتیبانی میشود. در ویرایش سال ۲۰۲۳ استاندارد بینالمللی NFPA 70B، کاربرد ترموگرافی در پله برقی و تجهیزات الکتریکی از یک «پیشنهاد» به یک «الزام قطعی» تبدیل شد. بر این اساس، تمام تجهیزات الکتریکی باید حداقل سالی یکبار تحت بررسی ترموگرافی قرار گیرند و تجهیزات پرخطر یا دارای سابقه خرابی (Condition 3) باید هر شش ماه یکبار اسکن شوند. اما این بازرسیها چگونه تفسیر و با چه ایمنی انجام میشوند؟

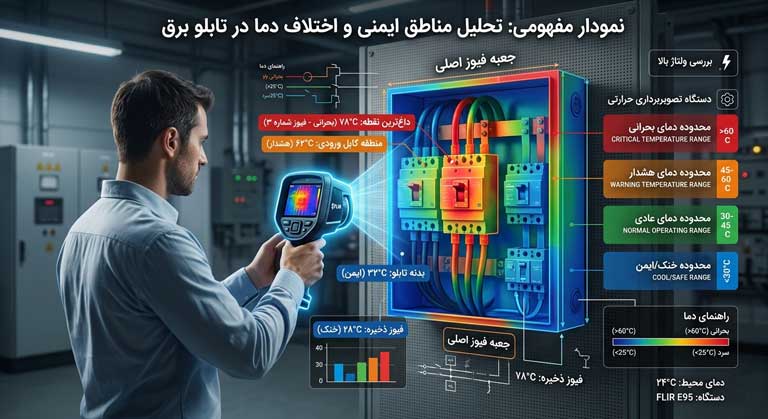

هنگامی که تکنسین دوربین حرارتی را روی قطعات تابلو میگیرد، صرفاً به دنبال رنگهای گرم نمیگردد، بلکه به دنبال اختلاف دما است. به این اختلاف دما بین یک قطعه مشکوک با قطعات مشابه در همان مدار، یا اختلاف دمای قطعه با محیط اطراف، «دلتا تی» میگویند.
استانداردهای جهانی NETA و NFPA برای جلوگیری از خطای انسانی، یک جدول دقیق برای تفسیر این اختلاف دما و اولویتبندی تعمیرات ارائه دادهاند:
همانطور که پیشتر اشاره شد، اسکن حرارتی باید زمانی انجام شود که پله برقی روشن و در حال کار زیر بار است. باز کردن درب یک تابلوی فشار قویِ روشن، تکنسین را در معرض خطرات مرگباری مانند شوک الکتریکی و انفجار قوس الکتریکی (Arc Flash) قرار میدهد.
استاندارد ایمنی NFPA 70E تکنسینها را ملزم میکند که حریمهای ایمنی را به شدت رعایت کرده و در زمان اسکن تابلوهای باز، از تجهیزات حفاظت فردی (PPE) شامل لباسهای ضد قوس الکتریکی، شیلد صورت و دستکشهای عایق استفاده کنند. رعایت این پروتکلها تضمین میکند که عیبیابی سیستم باعث ایجاد حوادث جانی برای تیم تعمیرات نشود.
نکته تخصصی لاین (Pro Tip):
پوشیدن لباسهای سنگین ضد آرک فلش، تحرک تکنسین را محدود کرده و دقت کار با تنظیمات ظریف دوربین حرارتی را کاهش میدهد. تیم مهندسی پله برقی لاین در پروژههای حساس، با رعایت سختگیرانهترین پروتکلهای NFPA 70E، همواره پیش از شروع اسکن، تحلیل ریسک (Risk Assessment) محیطی را انجام میدهند تا ایمنی تکنسین و مسافران مجتمعهای تجاری بهطور صددرصد تأمین شود.
استانداردهای NFPA انجام سالانه اسکن حرارتی را الزامی کردهاند. تکنسینها با استفاده از شاخص دلتا تی (اختلاف دما) و جدول طبقهبندی NETA، میزان بحرانی بودن خرابی قطعات تابلو را تشخیص داده و با رعایت پروتکلهای ضد انفجار (Arc Flash) اقدامات پیشگیرانه را با بالاترین سطح ایمنی اجرا میکنند.
برای مدیران مجتمعهای تجاری و پروژههای فرودگاهی، تعمیر و سرویس پله برقی تنها یک مسئله فنی نیست، بلکه یک دغدغه کاملاً اقتصادی است. خاموش شدن ناگهانی دستگاه در ساعات اوج تردد مسافران، نه تنها باعث نارضایتی شدید میشود، بلکه ضررهای مالی هنگفتی به همراه دارد. کاربرد ترموگرافی در پله برقی دقیقاً در همین نقطه ارزش تجاری خود را نشان میدهد و دو شاخص حیاتی نگهداری را بهینهسازی میکند.
شاخص قابلیت اطمینان یا MTBF، نشاندهنده میانگین زمان کارکرد بدون وقفه دستگاه بین دو خرابی است. روشهای نگهداری پیشبینانه مانند اسکن حرارتی، رویکرد شما را از «تعمیر پس از خرابی» به «مداخله پیش از وقوع» تغییر میدهند.
وقتی تکنسین در حین بازرسی، یک نقطه داغ جزئی (مثلاً با اختلاف دمای ۱۰ درجه) را در یکی از کابلهای موتور درایو شناسایی میکند، قطعه بلافاصله تعویض نمیشود. بلکه این نقص در سیستم ثبت شده و تکنسینها میتوانند به راحتی در ساعات غیرکاری (مثلاً نیمهشب که مجتمع تعطیل است) قطعه را سفت یا تعویض کنند. مطالعات صنعتی نشان میدهند که اجرای یک برنامه منظم ترموگرافی میتواند بین ۷۰ تا ۷۵ درصد از خرابیهای ناگهانی را به طور کامل حذف کرده و زمان بین خرابیها (MTBF) را به شدت افزایش دهد.
شاخص MTTR نشاندهنده میانگین زمان مورد نیاز برای تشخیص، تعمیر و راهاندازی مجدد دستگاه پس از توقف است. وقتی تابلو فرمان پله برقی به دلیل یک اتصالی پنهان متوقف میشود، تکنسینها گاهی مجبورند ساعتها زمان صرف کنند تا با مولتیمتر صدها رشته سیم و رله را تست کنند تا نقطه قطعی را بیابند. بیش از نیمی از زمان توقف دستگاه، صرف «پیدا کردن مشکل» میشود، نه تعمیر آن.
اما دوربین حرارتی یک نقشه بصری فوری از سلامت تابلو ارائه میدهد. قطعه معیوب مانند یک چراغ قرمز میدرخشد و تکنسین دقیقاً میداند باید کدام کنتاکتور یا فیوز را تعویض کند. این تشخیص سریع، به همراه آگاهی قبلی از قطعات در حال استهلاک، زمان توقف دستگاه (MTTR) را تا ۴۵ درصد کاهش میدهد. همچنین مطالعات شرکتهایی مانند Fluke نشان میدهد که بازگشت سرمایه در این روش ۱۰ به ۱ است؛ یعنی هزینهای که برای اسکن حرارتی میپردازید، دهها برابر کمتر از خسارت ناشی از سوختن کامل تابلو است.
نکته تخصصی لاین (Pro Tip):
بزرگترین عامل طولانی شدن زمان توقف پله برقی، تأمین قطعات یدکی خاص است. وقتی عیبیابی حرارتی را انجام میدهید، هفتهها قبل از سوختن قطعه متوجه خرابی آن میشوید. در نتیجه، تیم تأمین قطعات «پله برقی لاین» فرصت کافی دارد تا قطعه اصلی و اورجینال را تهیه کرده و در زمان مناسب جایگزین کند، بدون اینکه دستگاه شما حتی یک روز منتظر رسیدن قطعه بماند.
ادغام ترموگرافی در برنامههای سرویس پله برقی باعث میشود که خرابیها پیش از وقوع شناسایی شده و تعمیرات به ساعات غیرکاری موکول شوند. این امر توقفهای ناگهانی را تا ۷۵ درصد کاهش داده و بازدهی مالی سیستم را به شدت بالا میبرد.
همانطور که متوجه شدید، باز کردن درب تابلوی روشن برای انجام اسکن حرارتی، خطرات خاص خود را دارد. در هرم کنترل خطرات ایمنی (Hierarchy of Risk Controls)، همیشه «جایگزینی خطر» از پوشیدن لباس ایمنی موثرتر است. یکی از جذابترین تکنولوژیهای مکمل برای کاربرد ترموگرافی در پله برقی، نصب پنجرههای مادون قرمز روی درب تابلو فرمان است.
پنجرههای مادون قرمز (IR Windows)، دریچههای کوچکی با لنزهای کریستالی خاص هستند که امواج حرارتی را از خود عبور میدهند، اما به عنوان یک سد فیزیکی و ضد انفجار در برابر قوس الکتریکی عمل میکنند. با نصب این پنجرهها روی درب تابلو، تکنسین میتواند بدون نیاز به باز کردن هیچ درپوشی، اسکن دقیق قطعات داخلی را در حالی که پله برقی با تمام ظرفیت در حال جابهجایی مسافران است، انجام دهد.
این تکنولوژی نه تنها خطر برقگرفتگی را به صفر میرساند، بلکه سرعت بازرسی را به شدت افزایش میدهد. کاری که با لباسهای ضد آرک فلش و رعایت حریمهای ایمنی ممکن است ساعتها طول بکشد، با وجود این پنجرهها تنها در چند دقیقه و توسط یک تکنسین انجام میشود.
نکته تخصصی لاین (Pro Tip):
بسیاری از مجتمعهای تجاری دارای تابلوهای قدیمی هستند. تیم ارتقا و نوسازی «پله برقی لاین» میتواند در زمان اجرای اورهال، پنجرههای استاندارد IR را روی درب تابلوهای فعلی شما نصب کند. این ارتقای کوچک، فرآیند سرویس و نگهداری پله برقی را در سالهای آینده به شدت سریع، ارزان و ایمن خواهد کرد.
نصب پنجرههای مادون قرمز (IR Windows) روی تابلو فرمان، امکان اسکن حرارتی زیر بار را بدون باز کردن درب تابلو فراهم میکند. این کار علاوه بر حذف کامل خطر انفجار الکتریکی، سرعت و ایمنی سرویس پله برقی را دوچندان میکند.
تشخیص دقیق نقاط داغ در یک سیستم پیچیده مثل درایو موتور پله برقی، نیازمند دو عامل حیاتی است: تجهیزات کالیبره شده با رزولوشن بالا و تکنسینهای آموزشدیده. استفاده از دوربینهای حرارتی ارزانقیمت یا افزونههای موبایلی، به دلیل حساسیت پایین و خطای اندازهگیری سایز نقطه (Spot Size Ratio)، برای محیطهای صنعتی کاملاً بیفایده و حتی گمراهکننده است.
تیم مهندسی «پله برقی لاین» در اجرای پروتکلهای عیبیابی پیشبینانه، از دوربینهای رادیومتریک حرفهای با حساسیت حرارتی بالا (کمتر از ۵۰ میلیکلوین) استفاده میکند. متخصصان ما پس از هر بازرسی، یک گزارش جامع و مستند از نقشههای حرارتی قطعات، میزان اختلاف دما (دلتا تی) و پیشبینی عمر مفید قطعات به مدیران ساختمان ارائه میدهند. این رویکرد دادهمحور، تضمین میکند که هیچ خرابی پنهانی در تابلو فرمان پله برقی شما از چشم دور نخواهد ماند.
نکته از زبان تکنسین لاین:
ما در زمان بازرسی حرارتی تابلو، تنها به قطعات اصلی اکتفا نمیکنیم. گاهی اوقات داغ شدن بیش از حد یک فن خنککننده کوچک یا یک رله مینیاتوری در گوشه تابلو، نشاندهنده یک مشکل هارمونیک در کل شبکه برق مجتمع است. نگاه جامع به کل سیستم، راز تفاوت یک سرویسکار معمولی با یک مهندس تحلیلگر است.
۱. آیا برای اسکن حرارتی باید پله برقی را خاموش کنیم؟ خیر، برعکس! ترموگرافی باید زمانی انجام شود که پله برقی روشن است و حداقل ۴۰ درصد از بار نامی خود را تحمل میکند. قطعات الکتریکی تنها در زمان عبور جریان، مقاومت و گرمای مخفی خود را نشان میدهند.
۲. اسکن حرارتی تابلو فرمان پله برقی چه قطعاتی را بررسی میکند؟ این روش میتواند سلامت قطعاتی مانند درایوهای فرکانس متغیر (اینورترها)، کنتاکتورهای ترمز، رلههای اضافهبار، خازنها، فیوزها و همچنین سفت بودن تمامی ترمینالها و اتصالات قدرت را با دقت بسیار بالا بررسی کند.
۳. هر چند وقت یکبار باید اسکن حرارتی انجام شود؟ بر اساس استاندارد NFPA 70B، تمامی تجهیزات الکتریکی باید حداقل سالی یکبار مورد ارزیابی ترموگرافی قرار گیرند. اما برای پله برقیهای پرتردد در فرودگاهها و مراکز تجاری بزرگ (Condition 3)، این بازرسیها باید هر ۶ ماه یکبار انجام شود.
۴. آیا هزینه عیبیابی حرارتی مقرونبهصرفه است؟ بله، کاملاً. مطالعات نشان میدهد بازگشت سرمایه در عیبیابی پیشبینانه ۱۰ به ۱ است. هزینه جلوگیری از ذوب شدن یک کنتاکتور، بسیار کمتر از خسارت خاموشی چند روزه دستگاه و نارضایتی مسافران است.
گذر از تعمیرات سنتی به نگهداری پیشبینانه، دیگر یک انتخاب لوکس نیست، بلکه رمز بقا و بهرهوری در مدیریت مجتمعهای تجاری است. کاربرد ترموگرافی در پله برقی به ما این قدرت را میدهد که آینده را پیشبینی کنیم. با تشخیص زودهنگام اتصالات سست، کنتاکتورهای فرسوده و اینورترهای تحت فشار از طریق اسکن حرارتی، میتوان از توقفهای ناگهانی، هزینههای اورهال سنگین و خطرات آتشسوزی بهطور کامل جلوگیری کرد. وقتی تصمیمگیریهای شما بر اساس دادههای دقیق حرارتی و استانداردهای جهانی نظیر NFPA شکل بگیرد، پله برقی شما همیشه روشن، ایمن و در بالاترین سطح بازدهی باقی خواهد ماند.
