در ظاهر، با برقدار شدن بوبین باید ترمز آزاد شود؛ اما در عمل همیشه این اتفاق بهطور کامل رخ نمیدهد. ممکن است بوبین صدا بدهد، ولی بازو به دلیل لقی، گیرکردگی یا افت ولتاژ کورس لازم را طی نکند. میکروسوئیچ ترمز کمکی پله برقی برای همین نقطه طراحی شده است: نتیجه حرکت واقعی مکانیزم را به کنترلر گزارش میدهد تا موتور فقط پس از دریافت فیدبک معتبر راهاندازی شود.
در ادامه، مسیر سیگنال را از خود سوئیچ تا تابلو فرمان دنبال میکنیم و سراغ نشانههای خرابی، روش تست و اصول تنظیم میرویم. ساختار و محل عملکرد خود ترمز موضوع مقاله بررسی تخصصی ترمز کمکی پله برقی است و اینجا دوباره وارد آن بحث نمیشویم.

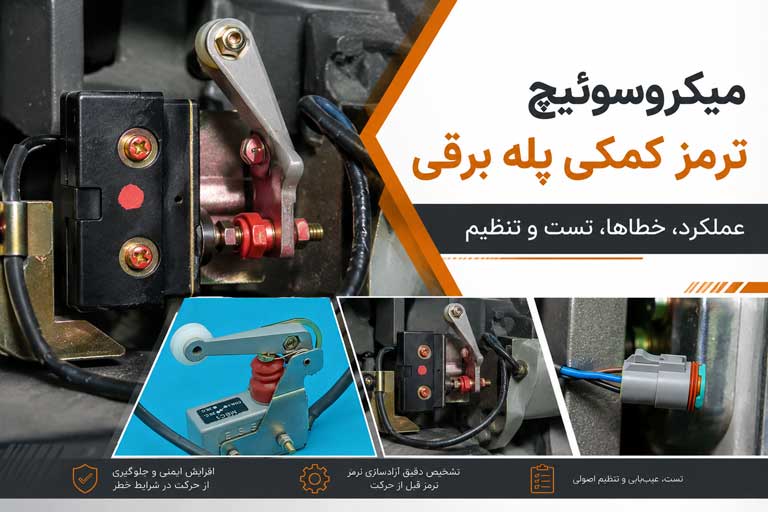

این قطعه در اصل یک کلید الکترومکانیکی کوچک است، اما نقش آن فقط قطع و وصل کردن یک مدار نیست. میکروسوئیچ وضعیت بخشی از مکانیزم ترمز را به یک سیگنال قابل فهم برای کنترلر تبدیل میکند. در نقشههای مختلف ممکن است آن را با نامهایی مانند Brake Feedback Switch، Brake Position Switch یا Brake Release Monitoring Switch ببینید.
فرمان ترمز، خروجی کنترلر برای برقدار کردن بوبین است. فیدبک زمانی ایجاد میشود که هسته، رابطها و بازوی ترمز واقعاً حرکت کنند و سوئیچ به نقطه عملکرد برسد. بنابراین وجود ولتاژ یا صدای بوبین به تنهایی آزاد شدن کامل ترمز را تأیید نمیکند.
بسته به طراحی، اهرم سوئیچ ممکن است با بازوی ترمز، هسته بوبین، بادامک یا رابط مکانیکی تماس داشته باشد. هیچ آرایش واحدی برای همه برندها وجود ندارد و تشخیص دقیق باید از روی نقشه و مشاهده همان دستگاه انجام شود.
سوئیچ معمولاً روی براکت قابل تنظیم نزدیک مجموعه ترمز نصب میشود. شل شدن براکت، خم شدن اهرم یا افزایش لقی رابطها میتواند زمان دریافت فیدبک را تغییر دهد و باعث خطای دیرکرد یا قطع متناوب سیگنال شود.
| مرحله | رویداد | نتیجه برای کنترلر |
|---|---|---|
| فرمان | بوبین برقدار میشود. | فقط دستور آزادسازی صادر شده است. |
| حرکت مکانیکی | هسته و بازو جابهجا میشوند. | ترمز در حال آزاد شدن است. |
| فیدبک | کنتاکت سوئیچ تغییر میکند. | موقعیت مورد انتظار تأیید میشود. |
پس از بررسی مدار ایمنی، کنترلر بوبین را فعال میکند. سوئیچ باید در زمان تعریفشده برای همان مدل تغییر وضعیت دهد. سپس درایو یا کنتاکتور موتور اجازه فعال شدن میگیرد. اگر فیدبک نرسد، استارت لغو و خطا ثبت میشود.
وقتی پله برقی در حال کار است، سیگنال فیدبک نباید با هر لرزش تغییر کند. اگر سوئیچ درست روی مرز تحریک تنظیم شده باشد یا براکت کمی لق شده باشد، همان لرزشهای طبیعی مجموعه محرک میتوانند ورودی را لحظهای قطع کنند. نتیجه معمولاً توقفهای پراکندهای است که پیدا کردن علتشان از یک خرابی دائمی سختتر است.
با بیبرق شدن بوبین، مکانیزم به وضعیت توقف بازمیگردد و کنترلر باید تغییر سیگنال را ببیند. ثابت ماندن ورودی ممکن است نشانه گیرکردن عملگر، جوش خوردن کنتاکت یا اشکال در مسیر سیمکشی باشد.
| حالت | وضعیت ترمز | انتظار کنترلی |
|---|---|---|
| توقف | در موقعیت تعریفشده توقف | تطابق سیگنال پیش از استارت |
| استارت | در حال آزاد شدن | دریافت فیدبک در زمان مجاز |
| حرکت | آزاد و پایدار | سیگنال بدون نوسان |
| قطع برق | بازگشت به حالت ایمن | مشاهده تغییر وضعیت |
سیگنال سوئیچ میتواند وارد رله واسط، مدار ایمنی یا ورودی دیجیتال کنترلر شود. هدف مشترک این است که موتور پیش از تأیید موقعیت ترمز فعال نشود. ساختار این مسیر در مقاله تابلو فرمان پله برقی توضیح داده شده است.
NO یا NC بودن فقط حالت مرجع کنتاکت را نشان میدهد. موقعیت نصب، استفاده از کنتاکت تبدیلی و منطق کنترلر تعیین میکنند هر وضعیت چه معنایی داشته باشد. بنابراین نمیتوان از یک آرایش عمومی برای همه مدلها استفاده کرد.
اگر پس از فرمان بوبین، سیگنال در زمان مجاز تغییر نکند، کنترلر خطای Timeout یا Brake Feedback میدهد. علت میتواند حرکت ناقص بازو، تنظیم دیرهنگام، قطع سیم، خرابی رله یا اشکال ورودی برد باشد.
در منطق ایمن، کنترلر تطابق فرمان و تغییر وضعیت را بررسی میکند. برای مثال، باقی ماندن سیگنال «ترمز آزاد» پس از توقف میتواند نشانه کنتاکت جوشخورده یا عملگر گیرکرده باشد و باید مانع استارت بعدی شود.
| فرمان بوبین | فیدبک | تشخیص | واکنش |
|---|---|---|---|
| روشن | تغییر صحیح | موقعیت مجاز | اجازه حرکت |
| روشن | بدون تغییر | حرکت ناقص یا قطعی مسیر | لغو استارت |
| خاموش | سیگنال متناقض | گیرکردگی یا جوش کنتاکت | قفل راهاندازی |
در این حالت معمولاً صدای عمل کردن بوبین شنیده میشود، اما دستگاه فرصت ادامه حرکت پیدا نمیکند. کنترلر منتظر تغییر فیدبک میماند و چون سیگنال معتبر نمیرسد، استارت را قطع میکند. تنظیم دیرهنگام، کورس ناقص بازو و قطعی مسیر سیگنال از علتهای رایج این رفتار هستند.
پارگی رشته سیم، شل بودن ترمینال، اکسید شدن کنتاکت، نفوذ رطوبت یا خرابی رله واسط میتوانند سیگنال را قطع یا ناپایدار کنند. تست پیوستگی باید تا ورودی نهایی کنترلر ادامه یابد.
خم شدن اهرم، ساییدگی رولر، گیر کردن پلانجر، لقی بازو یا آلودگی مفصلها زمان عملکرد سوئیچ را تغییر میدهند. گاهی قطعه سالم است اما ترمز به کورس کامل نمیرسد.
یکی از اشتباههای رایج در عیبیابی این است که با دیدن خطای Brake Feedback، خود میکروسوئیچ فوراً تعویض شود. اگر ایراد از بوبین، رابط مکانیکی، افت ولتاژ یا ورودی کنترلر باشد، قطعه جدید هم بعد از مدت کوتاهی همان خطا را نشان میدهد. بهتر است ابتدا مشخص شود ارتباط دقیقاً در کدام بخش قطع شده است. برای بررسی گستردهتر مدارها، مقاله سرویس قطعات برقی پله برقی مفید است.
| نشانه | علت احتمالی | بررسی اصلی |
|---|---|---|
| عدم استارت | نبود فیدبک یا سیم قطع | حرکت بازو و ورودی تابلو |
| توقف فوری | Timeout یا سیگنال متناقض | زمان تغییر و رگلاژ |
| توقف متناوب | براکت شل یا اتصال نامطمئن | تکرارپذیری و لرزش |
| خطا بعد از سرویس | تغییر کورس مکانیزم | تنظیم مجدد سوئیچ |
بدنه، عملگر، رولر، پیچهای براکت، روکش کابل، گلند و ترمینالها بررسی میشوند. روغن، گردوغبار فشرده، خوردگی یا آثار حرارت باید ثبت شوند.
ترمینالهای صحیح از روی نقشه انتخاب و تغییر پیوستگی در طول کورس کامل بررسی میشود. نتیجه باید تکرارپذیر باشد؛ صدای کلیک به تنهایی وضعیت الکتریکی کنتاکت را ثابت نمیکند.
تغییر سیگنال باید در ترمینال میانی، رله واسط و ورودی کنترلر دنبال شود. نمایش ورودی در منوی کنترلر، در صورت وجود، با اندازهگیری فیزیکی تطبیق داده میشود.
تکنسین باید طبق دستور سازنده تأیید کند که بدون فیدبک معتبر، موتور اجازه حرکت نمیگیرد. روش شبیهسازی، ایمنسازی و ریست به مدل دستگاه وابسته است.
بایپس، کنترلر را از وضعیت واقعی ترمز بیاطلاع میکند و ممکن است حرکت با ترمز درگیر یا پنهان ماندن یک نقص مکانیکی را ممکن سازد. این کار راهحل موقت سرویس نیست.
نقطه تحریک محل تغییر کنتاکت، نقطه برگشت محل بازگشت آن و Overtravel مقدار حرکت اضافه پس از عملکرد سوئیچ است. تنظیم باید تغییر مطمئن سیگنال را بدون فشار مخرب به عملگر فراهم کند.
تحریک زودهنگام ممکن است پیش از آزادسازی کافی، فیدبک تأیید ایجاد کند. تحریک دیرهنگام باعث Timeout میشود. تنظیم لب مرزی نیز سوئیچ را به لرزش حساس میکند.
نقطه عملکرد تابع کورس واقعی ترمز است. ابتدا لقی بازو، حرکت بوبین و رابطها طبق مشخصات همان مدل اصلاح میشوند؛ سپس سوئیچ با مکانیزم سالم هماهنگ میگردد.
| تنظیم نادرست | نشانه | پیامد |
|---|---|---|
| زودهنگام | فیدبک قبل از کورس کامل | تأیید کاذب |
| دیرهنگام | فیدبک پس از زمان مجاز | Timeout |
| Overtravel کم | عملکرد لب مرزی | پرش سیگنال |
عدد عمومی برای فاصله یا لقی وجود ندارد و مقدار صحیح باید از دستورالعمل همان برند و مدل استخراج شود.
EN 115-1 چارچوب ایمنی ساخت و نصب پله برقی و پیادهرو متحرک را مشخص میکند. برای مرور فارسی این حوزه، مقاله استاندارد EN 115 در نصب پله برقی قابل استفاده است. استناد بندبهبند باید بر اساس نسخه رسمی انجام شود.
ISO 8103-1:2024 الزامات ایمنی پله برقی را پوشش میدهد و ISO 8102-6:2019 به PESSRAE مربوط است. فیدبک ترمز باید در چارچوب کل عملکرد ایمنی بررسی شود.
استاندارد هدف ایمنی را تعیین میکند، اما نوع سوئیچ، NO یا NC بودن مسیر، زمان نظارت، ریست و کد خطا وابسته به سازندهاند. IEC 60947-5-1:2024 مرجع مرتبط با تجهیزات مدار فرمان الکترومکانیکی است.
ترک بدنه، برگشت ناقص، لقی عملگر، آسیب رولر، خوردگی یا ناپایداری کنتاکت از دلایل تعویض هستند. قطعه جدید باید از نظر شماره فنی، نوع عملگر، ظرفیت الکتریکی و دوام با نمونه اصلی تطبیق داده شود.
رطوبت و گردوغبار میتوانند کنتاکت را ناپایدار کنند؛ روغن حرکت عملگر را کند و لرزش براکت یا ترمینال را شل میکند. برای محیط باز، مقاله استاندارد IP قطعات الکتریکی پله برقی مفید است.
در جنرال سرویس پله برقی بهتر است حلقه کامل ترمز، سوئیچ و ورودی تابلو یکجا بررسی شود.
در سیستم دارای اینترلاک، نبود فیدبک معتبر معمولاً باعث لغو استارت یا توقف میشود. واکنش دقیق به کنترلر بستگی دارد.
خیر. سنسور سرعت حرکت شفت را پایش میکند، اما میکروسوئیچ ترمز موقعیت مکانیزم ترمز را گزارش میدهد. مقاله سنسور سرعت و جهت حرکت و مطلب میکروسوئیچ پارگی زنجیر موتور این تفاوت را روشنتر میکنند.
خیر. نوع عملگر، آرایش کنتاکت، ظرفیت الکتریکی، دوام و درجه حفاظت باید با قطعه اصلی و نقشه دستگاه تطبیق داده شوند.
تغییر لنت، فنر، بوبین یا بازو میتواند کورس مکانیزم را تغییر دهد. در نتیجه سوئیچ باید دوباره با نقطه جدید عملکرد هماهنگ شود.
میکروسوئیچ ترمز کمکی پله برقی حلقه بازخورد میان ترمز و تابلو فرمان است. خطای آن ممکن است از خود سوئیچ، رگلاژ، بوبین، سیمکشی یا ورودی کنترلر ایجاد شود. روش درست، مشاهده همزمان فرمان، حرکت بازو، تغییر کنتاکت و دریافت سیگنال است؛ نه تعویض شتابزده یا بایپس مدار.
تنظیم و تست باید مطابق مستند همان مدل و توسط تکنسین مجاز انجام شود. برای مشاوره، طراحی یا اجرای پروژههای پله برقی با تیم تخصصی پله برقی لاین تماس بگیرید.
