صنعت پله برقی در سالهای اخیر با یک پارادایم شیفت یا تغییر بنیادین در رویکرد ایمنی مواجه شده است. در گذشته، تمام تمرکز مهندسی بر حفاظت مکانیکی و تجهیزاتِ موسوم به سیستمهای ایمنی انفعالی (Reactive) معطوف بود؛ یعنی سیستمهایی که تنها پس از وقوع یک حادثه فیزیکی، بروز گیر افتادگی یا شکستگی قطعات، مدار ایمنی را قطع میکردند. اما در معماری ساختمانهای مدرن و ایستگاههای پرتردد مترو، این رویکرد به تنهایی پاسخگوی حجم ترافیک انسانی نیست. امروزه تکنولوژیهای پیشگیرانه و فعال (Proactive) با استفاده از حسگرهای فضایی و کینماتیکی، یک حریم حفاظتی سه بعدی را بالای استپها ایجاد میکنند تا قبل از بروز جراحتهای شدید، پله برقی را به کنترل خود درآورند.

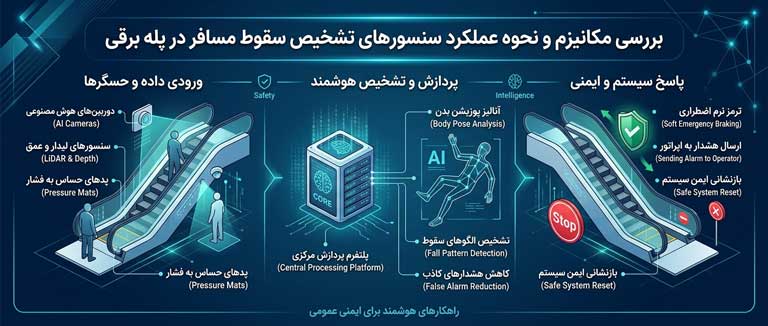

در تعریف مهندسی، سنسور تشخیص سقوط مسافر یک سیستم نظارتی الکترواپتیکی یا الکترومغناطیسی غیرتماسی است که به طور مداوم حجم فضایی بالای استپها و پاگردهای ورود و خروج پله برقی را اسکن میکند. وظیفه اصلی این سنسور، پایش آنی آناتومی، بردار سرعت و تغییرات ناگهانی در موقعیت مرکز جرم بدن مسافران است. برخلاف تجهیزات ایمنی سنتی، این حسگر هوشمند وظیفه دارد تعادل نداشتن، لغزش، سر خوردن و در نهایت واژگونی انسان روی پله برقی را در کسری از ثانیه تشخیص داده و پیش از آنکه فرد به کامپ پلیت (شانه) برسد یا دچار جراحتهای ثانویه ناشی از برخورد با لبههای تیز استپها شود، فرمان توقف اضطراری را صادر کند. تیمی از مهندسان تحقیق و توسعه بینالمللی اکنون این سیستمها را به عنوان استاندارد طلایی در پروژههای مگا-ترانزیت معرفی میکنند.
پله برقی های قدیمی و حتی بسیاری از مدلهای تجاری استاندارد، مجهز به آرایهای از میکروسوئیچهای مکانیکی و الکتریکی هستند. تجهیزاتی مانند میکروسوئیچ اسکرت (حفاظت از فاصله بین استپ و دیواره جانبی)، سنسورهای شانه (Comb Plate Switches) و سنسورهای شکستگی زنجیر استپ، همگی پس از اعمال یک نیروی مکانیکی خارجی یا بروز تغییر شکل در قطعات فعال میشوند.
برای نمونه، اگر پیراهن یا کفش مسافر در فاصله دامن اسکرت گیر کند، پنل جانبی دچار دفرمگی میلیمتری شده و سوئیچ فعال میشود. اما در سناریوی سقوط مسافر، فرد ممکن است به دلیل از دست دادن تعادل، حمل وسایل سنگین یا ضعف جسمانی روی پلهها واژگون شود، بدون آنکه هیچگونه برخورد فیزیکی یا گیر افتادگی در قطعات مکانیکی رخ دهد. در این حالت، پله برقی با قدرت حرکتی موتور درایو خود به حرکت ادامه میدهد و مسافرِ سقوطکرده روی استپهای متحرکِ فولادی یا آلومینیومی کشیده میشود که این امر منجر به بروز صدمات بسیار شدید پوستی و استخوانی میگردد. در نتیجه، سیستمهای سنتی کاملاً در برابر سناریوی سقوط آزاد مسافر نابینا هستند.
بسیاری از مدیران ساختمان و کارفرمایان، سنسورهای پیشرفته تشخیص سقوط را با چشمیهای الکترونیک یا فتوسلهای موافق و مخالف اشتباه میگیرند. فتوسلهای نوری معمولی که در بخشهای ورودی و خروجی پله برقی نصب میشوند، تنها یک سنسور ساده پرتو خطی (Single-beam) هستند. مکانیزم کارکرد آنها بر پایه قطع و وصل شدن یک پرتو مادون قرمز خطی استوار است؛ وقتی مسافر از جلوی چشمی عبور میکند، پرتو قطع شده و سیستم متوجه حضور فرد میشود تا پله برقی را از حالت Standby یا سرعت آهسته، به سرعت نامی حرکت درآورد. این فتوسلها فاقد هرگونه توانایی در پردازش عمق، تشخیص آناتومی بدن یا تحلیل بردار سرعت هستند.
در مقابل، سنسور تشخیص سقوط مسافر یک سیستم اسکن حجمی است. این حسگر به جای دید خطی، یک مخروط یا دایره دید وسیع دارد و به جای بررسی صرفِ «بودن یا نبودن شیء»، ساختار هندسی و دینامیک رفتاری مسافر را تحلیل میکند. به طور خلاصه، فتوسل معمولی فقط ورود مسافر را ثبت میکند، در حالی که سنسور سقوط، سلامت حرکتی و تعادل مسافر را تا پایان مسیر جابجایی تضمین مینماید.
نکته تخصصی لاین:
در طراحی کلاستر ایمنی پله برقی لاین، ما همیشه به کارفرمایان پروژههای تجاری شلوغ یادآوری میکنیم که سنسورهای فتوسل معمولی صرفاً ابزاری برای مدیریت مصرف انرژی و بهینهسازی استهلاک هستند. برای مهار خطرات جانی ناشی از سقوط و واژگونی در مجتمعهای پرتردد، تکیه بر فتوسلها یک خطای استراتژیک در مهندسی فروش است و نصب سنسورهای اسکن حجمیِ تشخیص سقوط یک ضرورت انکارناپذیر محسوب میشود.
سنسور تشخیص سقوط مسافر یک سیستم نظارتی هوشمند و فعال است که بر خلاف سوئیچهای مکانیکی سنتی و فتوسلهای خطی معمولی، حجم فضایی پله برقی را اسکن کرده تا واژگونی مسافران را پیش از وقوع جراحت فیزیکی شناسایی و مهار کند.
برای دستیابی به دقت فضایی در حد میلیمتر و زمان واکنش در حد میلیثانیه، صنعت پله برقی به سه توپولوژی یا ساختار حسگر اصلی اتکا دارد. غولهای بینالمللی این صنعت مانند اوتیس، شیندلر و کونه بسته به محیط نصب و حساسیت پروژه، از این فناوریهای پیشرفته بهره میبرند تا سیستم تعادل انسان را روی استپها مانیتور کنند.
رادارهای موج میلیمتری طراحیشده برای ایمنی پله برقی، معمولاً در باندهای فرکانسی ۲۴ گیگاهرتز (باند K) یا ۶۰ تا ۸۱ گیگاهرتز کار میکنند. این سنسورها یک سیگنال موج پیوسته با فرکانس مدولهشده (FMCW) ارسال میکنند تا به طور مداوم محدوده، سرعت و جهت زاویهای اهداف را ترسیم کنند. مبنای عملکرد این فناوری بر پایه پدیده افت فرکانس دوپلر استوار است که فرمول محاسباتی آن به شرح زیر است:
در این فرمول، v بردار سرعت نسبی هدف، f_0 فرکانس حامل ساطعشده، theta زاویه برخورد نسبت به محور مرکزی پرتو رادار و c سرعت نور است.
هنگامی که یک مسافر سقوط میکند، بدن او دچار یک شتاب ناگهانی به سمت پایین و جلو در امتداد شیب پله برقی میشود. واحد پردازش سیگنال رادار با اجرای تبدیل فوریه سریع (FFT) روی فرکانس ضربهای، یک نقشه رنج-دوپلر (Range-Doppler) ثانیهای خلق میکند. بدن انسان به دلیل تفاوت در سرعت حرکت بالاتنه، دستها و پاها در حین افتادن، سیگنالهای میکرو-دوپلر بسیار متمایزی تولید میکند. یک مسافر در حال راه رفتن عادی، یک طیف دوپلر ثابت و کمفرکانس ایجاد میکند؛ اما واژگونی فرد یک پیک گذرا با دامنه بسیار بالا در بخش سرعت ایجاد کرده که بلافاصله با یک تغییر دوپلر نزدیک به صفر (نشانه بیحرکتی پس از سقوط) همراه میشود و رادار آن را به عنوان کد خطر ثبت میکند.
سیستمهای لایدار و حسگرهای سهبعدی زمان پرواز (3D ToF)، فاصله دقیق تا مسافر را با اندازهگیری تاخیر زمانی رفت و برگشت پالسهای نور ساطعشده محاسبه میکنند. این فاصله ($d$) از طریق فرمول زیر به دست میآید:
که در آن Delta زمان سپریشده بین انتشار پالس و تشخیص بازتاب آن توسط دیود حساس به نور است. این سیستمها در پله برقی به صورت دیودهای دایرکت (dToF) عمل میکنند؛ یعنی پالسهای نوری زیر نانومتر را با استفاده از آرایههای لیزری ساطع کرده و فوتونهای بازتابی را روی گیرندههای فوقحساس ثبت میکنند تا نویز محیطی خورشید و لامپها روی آنها اثر نگذارد.
برای تشخیص سقوط، سیستم یک ابر نقاط (Point Cloud) سهبعدی متراکم از فضای پله برقی ایجاد میکند که فرمول ریاضی مجموعه مختصات آن به این صورت تعریف میشود:
در این ماتریس، x, y, z مختصات فضایی هر نقطه از بدن مسافر، v بردار سرعت و I شدت سیگنال بازگشتی است. الگوریتم هوشمند سنسور با استفاده از روش خوشهبندی، نقاط مربوط به بدن مسافر را از بدنه استاتیک فولادی و دکوراسیون پله برقی تفکیک میکند. یک مسافر ایستاده با یک خوشه عمودی و باریک با نسبت ارتفاع به عرض مشخص تعریف میشود. هنگامی که سقوط رخ میدهد، این خوشه به یک نمایه افقی پراکنده با ارتفاع بسیار کم تبدیل میشود که دقیقاً روی خط شیب پله قرار گرفته است. اگر سرعت تغییرات این ماتریس از حد مجاز بگذرد، فرمان توقف صادر میشود.
این فناوری هوشمند با بهرهگیری از دوربینهای مداربسته باکیفیت اختصاصی یا موجود در ایستگاه، فریمهای ویدیویی زنده را به گرههای پردازش لبه (Edge Computing) میفرستد. برخلاف سیستمهای ابری، پردازش لبه در داخل تابلوی کنترل خود پله برقی انجام میشود تا تاخیر انتقال اینترنت به صفر برسد و امنیت دادهها نیز حفظ شود.
نرمافزار پردازش تصویر از یک فریمورک دو مرحلهای برای تشخیص سقوط مسافر استفاده میکند:
مرحله اول (ردیابی): سیستم از مدلهای پیشرفته تشخیص اشیاء مانند YOLO برای شناسایی و بومیسازی مسافران در فریمها استفاده کرده و با فیلترهای کالمن، هویت هر فرد را حتی در صورت قرار گرفتن موقت پشت نفر قبلی حفظ میکند.
مرحله دوم (تخمین پوز و اسکلتبندی): برای هر فرد ردیابیشده، یک نقشه کلیدی ۱۷ نقطهای از اسکلت ارگانیک بدن انسان در زمان واقعی استخراج میشود. توالی زمانی این مختصات توسط یک شبکه عصبی تحلیل میشود تا تفاوت رفتارهای عادی (مانند خم شدن برای بستن بند کفش) با شتاب سقوط ناگهانی کاملاً تفکیک شود.
| پارامتر فنی | رادار مایکروویو (mmWave) | سنسور لایدار سهبعدی (LiDAR) | بینایی ماشین (Edge AI) |
|---|---|---|---|
| برد تشخیص | 0.5 تا 12 متر | 0.1 تا 40 متر | تا انتهای خط دید دوربین |
| رزولوشن فضایی | در حد سانتیمتر | در حد میلیمتر | در حد پیکسل تصویر |
| تاخیر در پاسخدهی | 10 تا 50 میلیثانیه | 10 تا 100 میلیثانیه | 100 تا 300 میلیثانیه |
| مقاومت محیطی | مصون در برابر گرد و غبار، بخار و تغییر نور | تحت تاثیر غبار غلیظ و نور شدید خورشید | تحت تاثیر تاریکی، سایه و مه لنز |
| هزینه نسبی سیستم | متوسط | بسیار بالا | اقتصادی تا متوسط |
نکته تخصصی لاین:
تجربیات تیم مهندسی پله برقی لاین در پروژههای مترو نشان میدهد که استفاده تکبعدی از سنسورهای بینایی ماشین یا لایدار در محیطهای بسیار پرگردوغبار جوابگو نیست. برادههای فلزی ناشی از اصطکاک لنت ترمزها و کفشکها در بلندمدت روی لنزهای اپتیکال مینشینند. بنابراین، برای پروژههای نیمهباز یا ایستگاهی، ترکیب رادار مایکروویو با لایدار (تکنولوژی سنسور دوگانه) بهترین بازدهی را دارد.
فناوریهای تشخیص سقوط مسافر شامل رادارهای مایکروویو (مبتنی بر فرکانس دوپلر)، لایدارها (مبتنی بر زمان پرواز نور و تشکیل ابر نقاط) و بینایی ماشین (مبتنی بر استخراج اسکلت بدن) هستند که هرکدام مزایا و محدودیتهای فرکانسی و محیطی خاص خود را دارند.
برای دستیابی به بالاترین سطح ایمنی، سنسورهای هوشمند تشخیص سقوط باید با تابلوی کنترل اصلی پله برقی از طریق پروتکلهای شبکه ایمن در ارتباط باشند. این سیستمهای کنترل الکترونیکی برنامهپذیر به گونهای طراحی شدهاند که با استانداردهای بینالمللی مانند ISO 22201-2 و IEC 61508 مطابقت داشته باشند. عملکردهای حفاظتی این مدارها تحت کلاس استاندارد ایمنی SIL 3 (بالاترین سطح یکپارچگی ایمنی) قرار میگیرد؛ به این معنی که سیستم مجهز به سختافزارهای موازی و تستهای عیبیابی خودکار مداوم است تا احتمال بروز هرگونه خطای عملکردی را به صفر نزدیک کند.
هنگامی که سنسور، وقوع یک حادثه یا واژگونی را تأیید میکند، سیگنال قطع مدار از طریق بارهای ایمنی شبکه (مانند PROFIsafe یا CANopen Safety) به کنترلر PLC ارسال میشود تا زنجیره توقف اضطراری فعال گردد.
سرعت واکنش مکانیکی و الکترونیکی پله برقی از لحظه افتادن فرد تا توقف کامل شاسی، یک فرآیند چند مرحلهای است که جزئیات فیزیکی آن در جدول زیر آمده است:
| مرحله تأخیر سیستم | مدت زمان (میلیثانیه) | شرح فنی فرآیند الکترومکانیکی |
|---|---|---|
| ۱. پردازش و فیلترینگ سنسور | 50 تا 100 | خوشهبندی ابر نقاط، تحلیل پوز اسکلتی و تأیید نهایی وضعیت سقوط توسط پردازنده حسگر. |
| ۲. پردازش هوشمند PLC | حدود 350 | اسکن برنامه ایمنی تابلوی کنترل، تأیید وضعیت سنسورها و قطع جریان کنتاکتورهای اصلی موتور. |
| ۳. آزاد شدن رلههای مکانیکی | حدود 360 | قطع جریان بوبین ترمز مغناطیسی و رها شدن فیزیکی کفشکها یا لنتهای ترمز روی دیسک. |
| ۴. ایجاد گشتاور ترمز | حدود 890 | افزایش نیروی فنرهای مکانیکی ترمز برای اعمال حداکثر گشتاور اصطکاکی و متوقف کردن شفت. |
| ۵. کاهش شتاب دینامیکی | حدود 400 | اتلاف کامل انرژی جنبشی گیربکس و استپها تا رسیدن سرعت خطی پله برقی به صفر مطلق. |
| مجموع زمان توقف (پنجره طلایی) | حدود 2000 | کل زمان سپریشده از لحظه شروع سقوط مسافر تا ایست کامل مکانیکی پله برقی (۲ ثانیه). |
یکی از بزرگترین چالشهای مهندسی در زمان توقف اضطراری پله برقی، جلوگیری از بروز حوادث ثانویه است. اگر گشتاور ترمز بیش از حد شدید و ناگهانی به یک پله برقی با بار ترافیکی کم اعمال شود، شتاب منفی (Deceleration) شدیدی ایجاد میشود. این توقف ناگهانی، تمام مسافران ایستاده روی پله را پرتاب کرده و خود باعث یک سقوط زنجیرهای و «دومینووار» روی استپهای تیز فولادی میشود.
برای حل این مشکل، سیستمهای مدرن پله برقی لاین به درایوهای کنترل سرعت هوشمند (VFD) و سیستمهای ترمز دینامیکی مجهز شدهاند. به جای قطع ناگهانی و قفل شدن آنی ترمز مکانیکی، تابلوی کنترل ابتدا از طریق اینورتر درایو، فرکانس موتور را به آرامی کاهش میدهد تا سرعت دستگاه طبق یک منحنی نرم (S-Curve) پایین بیاید. موتور در این حالت مانند یک ژنراتور عمل کرده و انرژی جنبشی را در مقاومتهای ترمز تخلیه میکند. استاندارد بینالمللی EN 115-1 نرخ این شتاب منفی ایمن را دقیقاً محدود کرده است:
پس از آنکه سرعت خطی استپها توسط درایو به صفر رسید، ترمز مکانیکی اصلی یا ترمز کمکی (Auxiliary Brake) که روی شفت اصلی زنجیر نصب شده است، صرفاً به عنوان یک قفل پارک استاتیک عمل کرده و دستگاه را فیکس میکند تا پلهها تحت تاثیر وزن مسافران به عقب سر نخورند.
نکته تخصصی لاین:
طبق تجربه عملی تیم نصب پله برقی لاین، ترمزهای اضطراری مکانیکی باید در سرویس پله برقی ماهانه با دستگاههای شتابسنج دیجیتال کالیبره شوند. اگر شتاب منفی پله از عدد ۱ متر بر مجذور ثانیه فراتر رود، خود ترمز تبدیل به یک عامل خطر جانی برای مسافران میشود. تنظیم دقیق این نرخ، تفاوت مهندسی یک برند تراز اول با سیستمهای کارگاهی است.
فرآیند واکنش پله برقی به سقوط مسافر یک چرخه الکترومکانیکی دقیق با استاندارد SIL 3 است که در مجموع حدود ۲ ثانیه زمان میبرد و برای جلوگیری از پرتاب شدن سایر مسافران، شتاب منفی توقف آن باید همواره کمتر از ۱ متر بر مجذور ثانیه نگه داشته شود.
پیادهسازی و راهاندازی سنسورهای هوشمند در فضاهای عمومی و پرتردد (مانند ایستگاههای مترو، راهآهنها و مراکز خرید بزرگ) کارشناسان فنی را با چالشهای محیطی شدیدی مواجه میکند. اگر یک حسگر نتواند تفاوت بین یک حادثه واقعی و یک نویز محیطی را تشخیص دهد، مدام فرمان توقف اضطراری صادر میکند. این توقفهای بیمورد یا خطاهای عملکردی (False Alarms)، علاوه بر آسیب رساندن به قطعات مکانیکی و گیربکس پله برقی، تعادل مسافران عادی را برهم زده و بهرهبرداری از پروژه را مختل میسازد.
اصلیترین فاکتورهای ایجاد خطا در سنسورهای تشخیص سقوط عبارتند از:
تراکم شدید جمعیت و مسدود شدن دید (Occlusion): در ساعات شلوغی (Rush Hour)، مسافران در فاصلهای بسیار نزدیک به یکدیگر روی استپها میایستند. این تراکم باعث میشود که افراد قدبلندتر، دید سنسورها یا دوربینهای جانبی را کور کنند. در نتیجه اگر یک کودک یا فرد کوتاهقد در میان جمعیت سقوط کند، سنسورهای تکبعدی دچار خطای عدم تشخیص میشوند.
تغییرات شدید و ناگهانی نور خورشید: در پله برقی هایی که در فضاهای نیمهباز یا آتریومهای شیشهای مجتمعهای تجاری نصب میشوند، تابش مستقیم نور خورشید میتواند گیرندههای اپتیکال سنسورهای زمان پرواز (iToF) را اشباع و موقتاً نابینا کند. همچنین، حرکت سایه ابرهای تند یا سازههای سقف روی پله، ممکن است توسط الگوریتمهای ساده هوش مصنوعی به عنوان یک بدنه در حال سقوط اشتباه گرفته شود.
گرد و غبار غلیظ و ذرات معلق: در ایستگاههای زیرزمینی، اصطکاک مداوم لنت ترمزها، کفشکها و استپها حجم بالایی از برادههای فلزی ریز و گرد و غبار رسانا ایجاد میکند. نشستن این لایه غبار روی لنزهای لایدار و دوربینها، پرتوهای نوری را منکسر کرده و سیستم را دچار خطای دائم میکند.
برای غلبه بر این محدودیتهای فیزیکی، مهندسان سئو و طراحان صنعتی پله برقی لاین از راهکار «ادغام سنسورها» یا همان سنسور فیوژن (Sensor Fusion) استفاده میکنند. در این روش، دادههای حاصل از رادار مایکروویو موج میلیمتری (mmWave) با دادههای سنسور لایدار حالت جامد (Solid-State LiDAR) به صورت همزمان ذوب و ترکیب میشوند.
رادارهای مایکروویو به دلیل طول موج خاص خود، کاملاً در برابر گرد و غبار، بخار آب، تاریکی مطلق و نورهای شدید مصون هستند و بردارهای سرعت مسافران را دقیق محاسبه میکنند. از طرف دیگر، لایدار رزولوشن فضایی و ابعاد دقیق هندسی را در اختیار سیستم میگذارد. یک الگوریتم ریاضی بر پایه فیلتر کالمن (Kalman Filter) این دو دیتای متناقض را تحلیل میکند؛ اگر لایدار به دلیل یک توده غبار غلیظ سیگنال قطع بفرستد اما رادار مایکروویو هیچ تغییر شتاب یا واژگونیِ جرمی را ثبت نکند، سیستم متوجه خطای محیطی شده و از توقف بیمورد پله برقی جلوگیری میکند.
همچنین در بخش نرمافزاری، فضای سهبعدی بالای استپها به مکعبهای حجمی کوچکی به نام واکسل (Voxel) تقسیم میشود. سیستم به جای پردازش تکتک نقاط، تراکم واکسلها را میسنجد. ذرات ریز غبار یا برگهای سرگردان پاییزی تنها چند واکسل پراکنده را پر میکنند که بلافاصله توسط فیلترهای هوشمند حذف میشوند؛ در حالی که اسکلت یک مسافر حداقل یک کلاستر متراکم از صدها واکسل مجاور را دربرمیگیرد و به عنوان هدف واقعی پردازش میشود.
حفظ و بقای یک مدار ایمنی با کلاس استاندارد SIL 3 در محیطهای پرتردد، نیازمند یک برنامه منظم برای سرویس پله برقی و کالیبراسیون دقیق تجهیزات حسگر است. با توجه به اینکه سنسور تشخیص سقوط مسافر یک قطعه کاملاً الکترونیکی و حالت جامد (Solid-State) است، دچار استهلاک و سایش فیزیکی ناشی از اصطکاک نمیشود؛ اما عوامل محیطی میتوانند دقتِ محاسباتی لایدار یا رادار مایکروویو را در طول زمان دستخوش تغییر کنند. در نتیجه، تکنسینها باید طبق استانداردهای بینالمللی، پروتکلهای سختگیرانهای را برای کالیبراسیون لنزها و بازخوانی دیتاهای کنترلر پیاده کنند.
تیم پشتیبانی و نگهداری پله برقی لاین برای تضمین عملکرد این سنسورهای حیاتی، یک برنامه تست سه مرحلهای را در بازههای زمانی روزانه، ماهانه و سالانه اجرا میکند:
تست خودکار و روزانه سیستم (Daily Self-Check):
هر روز صبح، پیش از آنکه پله برقی مجتمع تجاری یا ایستگاه مترو وارد مدار بهرهبرداری شود و مسافران را جابجا کند، تابلوی کنترل هوشمند پله یک تست عیبیابی خودکار (Diagnostic Sweep) را روی مدار سنسورها اجرا میکند. در این فرآیند، یک پالس تست به فرستندهها ارسال شده و بازخورد گیرندهها بررسی میشود تا از سلامت کلی فیبرهای نوری و شبکه PROFIsafe اطمینان حاصل شود. در صورت وجود هرگونه کثیفی شدید یا قطعی، سیستم اجازه استارت به موتور درایو را نمیدهد.
پروتکل تمیزکاری و زاویهسنجی ماهانه:
در هر نوبت از سرویس پله برقی، تکنسین موظف است هوزینگ و شیشههای اپتیکال سنسور را با استفاده از دستمالهای مایکروفایبر مخصوص و الکل ایزوپروپیل با خلوص بالا تمیز کند. به دلیل ارتعاشات مداوم شاسی و سازه پله برقی در اثر وزن مسافران، پیچهای نگهدارنده سنسور جانبی باید با آچار گشتاور (تورکمتر) بررسی شوند تا زاویه دید اسکن مخروطی سنسور حتی یک درجه هم از خط شیب پله برقی انحراف نداشته باشد.
آزمون شبیهسازی سالانه با تارگتهای استاندارد:
یک بار در سال، تکنسینها با استفاده از مانکنهای سبک یا تارگتهای هندسی استاندارد که ضریب بازتاب نوری (Albedo) آنها دقیقاً معادل لباس انسان است، فرآیند سقوط را در یک محیط کنترلشده شبیهسازی میکنند. در این آزمون، زمان واکنش تابلوی کنترل و میزان شتاب منفی ترمزها مجدداً ثبت و با دیتای اولیه کارخانه تطبیق داده میشود.
در این بخش به متداولترین سؤالات مهندسان ناظر، کارفرمایان مجتمعهای تجاری و تکنسینهای صنعت آسانسور و پله برقی درباره عملکرد این تجهیزات هوشمند پاسخ میدهیم:
آیا نصب سنسور هوشمند تشخیص سقوط طبق استاندارد ملی ایران اجباری است؟
خیر؛ در حال حاضر الزامات استاندارد ملی ایران و نسخه پایه EN 115-1 بر نصب کلیدهای قارچی (Emergency Stop) و میکروسوئیچهای ایمنی دامن، زنجیر و دستگیره تاکید دارند. با این حال، برای پروژههای با ترافیک فوقسنگین (مانند ایستگاههای مترو و فرودگاهها)، به دلیل نرخ بالای حوادث، کارفرمایان این تجهیزات هوشمند را به عنوان یک سیستم حفاظتی موازی و مدرن در اسناد مناقصه اجباری میکنند.
اگر مسافر روی پله برقی تعادل خود را از دست بدهد اما سقوط نکند، سیستم چه واکنشی نشان میدهد؟
الگوریتمهای پوز اسکلتی (Skeleton Pose Estimation) صرفاً به دنبال تغییر موقعیت ناگهانی مرکز ثقل و موازی شدن زاویه بالاتنه با خط شیب پله برقی هستند. اگر فرد تلوتلو بخورد اما همچنان ایستاده بماند، سیستم واکنشی نشان نمیدهد تا از توقفهای بیمورد جلوگیری شود؛ اما در صورت زانو زدن یا درازکش شدن فرد روی استپها، ترمز اضطراری کمتر از ۵۰۰ میلیثانیه بعد فعال میشود.
هزینه راهاندازی این سیستم هوشمند بر روی پله برقیهای قدیمی چقدر است؟
از آنجا که این سیستمها به صورت ماژولار طراحی میشوند، قابلیت اورهال و Retrofitting (بهروزرسانی سیستمهای قدیمی) را دارند. هزینه نهایی بستگی به برند سنسور (لایدار یا رادار mmWave) و قابلیت تابلوی کنترل قدیمی شما برای پذیرش پروتکلهای ایمنی دارد. برای پلههای قدیمی، معمولاً تابلوی کنترل نیز باید با یک نمونه مجهز به درایو ۳VF تعویض شود تا شتاب منفی ایمنی تامین گردد.
تلفیق فناوریهای پردازش تصویر، لایدار سهبعدی و رادارهای موج میلیمتری با چرخههای ترمز الکترومکانیکی، صنعت پله برقی را از یک ساختار مکانیکیِ «واکنشی» به یک اکوسیستم هوشمند «پیشبینانه» سوق داده است. سیستمهای سنتی تنها زمانی متوقف میشدند که یک قطعه فیزیکی میشکست یا مسافر پس از سقوط به پلاک شانه برخورد میکرد و میکروسوئیچ قطع میشد؛ اما امروزه به لطف مهندسی پیشرفته مدرن، سیستم در همان ۲ ثانیه اول وقوع حادثه، زنجیره توقف را به صورت نرم و بدون آسیب به سایر مسافران کامل میکند.
شرکت الماس ویستا جاوید به عنوان نماینده رسمی لاین لیفت آلمان، با درک این نیاز حیاتی در پروژههای انبوهسازی و زیرساختی کشور، فناوریهای نوین ایمنی را در بومیسازی پله برقی لاین به کار گرفته است تا بالاترین سطح یکپارچگی ایمنی (SIL 3) را برای هموطنان عزیز فراهم کند.
