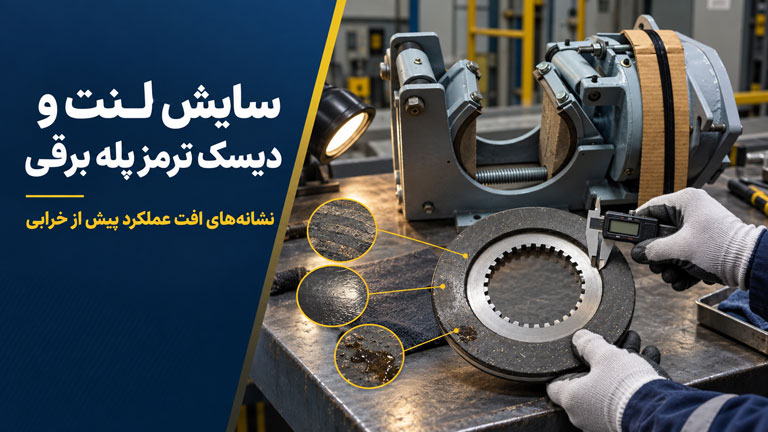

کم شدن ضخامت لنت همیشه به معنی ضعیف شدن ترمز نیست. برای قضاوت درباره وضعیت ترمز پله برقی باید حداقل چهار موضوع کنار هم بررسی شوند: مقدار ماده اصطکاکی باقیمانده، وضعیت سطح لنت و دیسک یا درام، نیرویی که ترمز را درگیر میکند و نحوه آزاد شدن کامل ترمز هنگام حرکت. ممکن است لنت هنوز ضخامت مناسبی داشته باشد اما به دلیل آلودگی روغن، تماس ناقص یا تغییر وضعیت سطح، عملکرد قابل قبولی نداشته باشد.
در بازدیدهای دورهای معمولاً یکی از اولین کارها نگاه کردن به ضخامت لنت ترمز است. این کار کاملاً منطقی است، اما اگر تشخیص در همین مرحله متوقف شود، بخشی از مهمترین خرابیهای ترمز دیده نمیشوند. یک لنت ممکن است هنوز مقدار قابل توجهی ماده اصطکاکی داشته باشد ولی سطح آن آلوده شده باشد، یک سمت آن بیشتر از سمت دیگر درگیر شود یا مجموعه در هنگام حرکت به طور کامل آزاد نشود.
از طرف دیگر، لنتی که به حد سایش نزدیک شده الزاماً در همان لحظه گشتاور ترمز کمی ندارد؛ اما دیگر نمیتوان بدون توجه به حد تعیینشده توسط سازنده درباره ادامه کار آن تصمیم گرفت. با کم شدن ذخیره سایش، هندسه مجموعه، فاصلههای تنظیمی و کورس حرکتی قطعات ممکن است از محدوده طراحی خارج شوند.
بنابراین موضوع این مقاله فقط «لنت تمام شده یا نشده؟» نیست. هدف این است که ببینیم مجموعه اصطکاکی ترمز اصلی پله برقی چگونه فرسوده میشود، چه نشانههایی پیش از افت جدی عملکرد ظاهر میشوند و چگونه باید سایش واقعی را از ایرادهای فنر، مگنت، تنظیم یا لقی سیستم محرک جدا کرد.
گشتاور ترمز یا Brake Torque فقط تابع ضخامت لنت نیست. میزان اصطکاک بین دو سطح، نیروی فشاری واردشده به لنت، شعاع مؤثر تماس و هندسه واقعی مجموعه همگی در توان ترمز نقش دارند. به همین دلیل نمیتوان گفت هر مقدار کاهش ضخامت، به همان نسبت باعث کاهش گشتاور میشود.
ضخامت لنت در درجه اول نشان میدهد چه مقدار از ذخیره سایش باقی مانده است. وقتی این ذخیره مصرف میشود، مکانیزم تنظیم ممکن است دیگر نتواند تغییرات هندسی ناشی از سایش را جبران کند. در بعضی طراحیها فاصله یا کورس اجزای ترمز تغییر میکند و مجموعه از شرایطی که سازنده برای آن طراحی کرده خارج میشود.
سطح لنت و دیسک یا درام هنگام ترمزگیری فقط به یکدیگر ساییده نمیشوند. بخشی از انرژی مکانیکی دستگاه به حرارت تبدیل میشود و همزمان ذرات بسیار ریزی از ماده اصطکاکی جدا یا بین دو سطح منتقل میشوند. وضعیت همین لایه تماس در میزان اصطکاک و پایداری عملکرد ترمز اهمیت دارد.
به همین علت ضریب اصطکاک را نباید یک عدد ثابت و همیشگی در نظر گرفت. دما، فشار تماس، سرعت لغزش، آلودگی و وضعیت قبلی سطح میتوانند رفتار اصطکاکی را تغییر دهند. همین موضوع توضیح میدهد چرا یک لنت با ضخامت ظاهراً مناسب ممکن است دیگر رفتار اولیه خود را نداشته باشد.
ایجاد مقدار مشخصی گرد سایش در یک ترمز اصطکاکی طبیعی است. چیزی که اهمیت تشخیصی دارد تغییر الگو است. اگر مقدار گرد سایش ناگهان زیاد شود، فقط کنار یک کفشک جمع شود یا همراه با افزایش دمای ترمز هنگام حرکت عادی باشد، باید احتمال تماس ناخواسته لنت با سطح مقابل بررسی شود.
در راهنمای نگهداری Mitsubishi نیز مواردی مانند ظاهر ترمز، وضعیت اعمال و آزاد شدن، فاصله توقف، فاصلههای مکانیکی و ضخامت باقیمانده لنت به صورت کنترلهای جدا دیده میشوند. این نحوه بازرسی یک اصل کاربردی را نشان میدهد: برای ارزیابی ترمز نباید فقط به یک نشانه تکیه کرد.
یکی از مهمترین مواردی که در بازدید ترمز باید جدی گرفته شود، آلودگی سطح اصطکاکی با روغن یا گریس است. منشأ آن میتواند نشتی از اجزای مکانیکی، روانکاری نامناسب یا انتقال آلودگی از قطعات مجاور باشد.
حضور روانکار بین لنت و سطح مقابل میتواند ضریب اصطکاک را تغییر دهد و ظرفیت تولید گشتاور ترمز را کاهش دهد. مسئله مهمتر این است که ماده لنت ممکن است آلودگی را جذب کند. در این شرایط، پاک شدن ظاهر سطح الزاماً به معنی بازگشت کامل رفتار اصطکاکی نیست.
در چنین شرایطی فقط خود لنت مهم نیست. باید منبع ورود روغن یا گریس نیز پیدا و برطرف شود. در غیر این صورت حتی تعویض لنت میتواند فقط یک تعمیر موقت باشد و قطعه جدید دوباره آلوده شود.
شیشهای شدن یا Glazing اصطلاحی است که برای تغییر وضعیت سطح ماده اصطکاکی به کار میرود؛ سطح ممکن است صیقلیتر، سختتر یا از نظر رفتار اصطکاکی متفاوت شود. حرارت، تماس ممتد، لغزش و شرایط نامناسب درگیری میتوانند در ایجاد چنین وضعیتی نقش داشته باشند.
اما هر سطح براق لزوماً لنت شیشهایشده نیست. سطح لنت و دیسک در اثر کار طبیعی هم میتواند صیقلی شود یا لایه تماس مشخصی تشکیل دهد. بنابراین ظاهر سطح فقط یک نشانه برای شروع بررسی دقیقتر است.
برای تشخیص صحیح باید وضعیت تماس لنت، آثار حرارتی، سابقه عملکرد دستگاه، نتیجه بررسی گشتاور و معیارهای تعیینشده توسط سازنده کنار هم قرار بگیرند. تعیین یک رنگ مشخص، دمای عمومی یا مقدار زبری ثابت برای تمام پله برقیها قابل دفاع نیست.
شاید مهمترین نکته در تشخیص سایش ترمز این باشد که خود سایش همیشه علت اولیه خرابی نیست. گاهی لنت در اثر یک ایراد دیگر فرسوده میشود.
اگر ترمز هنگام شروع حرکت به طور کامل آزاد نشود، بخشی از لنت همچنان با دیسک یا درام تماس دارد. این حالت که در منابع فنی با عنوان Brake Drag شناخته میشود، میتواند بدون آنکه در ابتدا علامت بسیار واضحی ایجاد کند، حرارت و سایش را افزایش دهد.
در دستور TSSA برای Montgomery HR نیز ارتباط بین آزاد نشدن کامل ترمز و سایش بیش از حد لنت مورد توجه قرار گرفته است. در آن طراحی، تنظیم نامناسب فاصله کفشکها یا عملکرد زودهنگام میکروسوئیچ آزادشدن ترمز میتواند شرایطی ایجاد کند که ترمز کامل آزاد نشود.
به همین دلیل اگر لنتی در مدت غیرعادی کوتاهی فرسوده شده است، تعویض آن نباید پایان عیبیابی باشد. باید مشخص شود آیا علت اصلی در مکانیزم آزادشدن، تنظیم فاصلهها یا حرکت بازوها قرار دارد یا خیر.
یکی از ارزشمندترین نشانههای بازدید، مقایسه وضعیت دو سمت ترمز است. اگر یک لنت یا کفشک به شکل محسوسی سریعتر از دیگری ساییده شود، یا ضخامت آن در طول سطح یکنواخت نباشد، احتمال دارد مشکل اصلی فراتر از خود جنس لنت باشد.
فاصله نامتعادل، گیرکردن بازو یا محور حرکتی، تنظیم متفاوت فنرها، همراستا نبودن اجزا، لنگی سطح مقابل یا آزاد نشدن کامل یکی از سمتها میتواند باعث شود فشار روی سطح اصطکاکی به شکل یکنواخت توزیع نشود.
در این شرایط سایش نامتقارن را باید علامت یک اختلال هندسی یا مکانیکی احتمالی دانست. اگر فقط لنت تعویض شود و علت توزیع نامناسب نیرو باقی بماند، احتمال تکرار همان الگوی سایش زیاد است.
مجموعه اصطکاکی ترمز معمولاً پیش از آنکه توان توقف خود را به طور کامل از دست بدهد، نشانههایی ایجاد میکند. بخشی از این علائم با چشم قابل مشاهدهاند و بخشی باید با اندازهگیری و مقایسه با اطلاعات قبلی دستگاه شناسایی شوند.
| نشانه مشاهدهشده | احتمال مرتبط با لنت یا سطح اصطکاکی | موارد دیگری که باید بررسی شوند | روش تفکیک |
|---|---|---|---|
| کاهش ضخامت لنت | مصرف شدن ذخیره سایش | سایش نامتقارن یا اندازهگیری در محل نامناسب | اندازهگیری کمترین ضخامت و مقایسه با معیار همان سازنده |
| ضخامت مناسب ولی گشتاور ترمز پایین | آلودگی، تغییر سطح یا تماس ناقص | ضعف فنر یا تنظیم نامناسب | بررسی سطح، نیروی اعمال و آزمون طبق دستورالعمل سازنده |
| گرم شدن غیرعادی ترمز هنگام کار | تماس ناخواسته و آزاد نشدن کامل | حرارت موتور، گیربکس یا یاتاقانها | تعیین محل واقعی تولید حرارت و بررسی آزادشدن ترمز |
| سایش یکطرفه | تماس نامتعادل یا اصطکاک موضعی | همراستایی، محور حرکتی، فنر یا لنگی سطح مقابل | مقایسه دو سمت و بررسی حرکت آزاد مکانیزم |
| وجود روغن یا گریس روی لنت | اختلال در رفتار اصطکاکی | نشتی یا روانکاری نامناسب قطعات مجاور | پیدا کردن منبع آلودگی و مراجعه به دستور OEM همان ترمز |
| سطح بسیار براق یا تغییرشکلیافته | احتمال تغییر وضعیت سطح یا شیشهای شدن | صیقلی شدن طبیعی سطح | بررسی سابقه حرارتی، الگوی تماس و عملکرد ترمز |
| ضربه یا حرکت آزاد هنگام توقف | الزاماً مربوط به لنت نیست | لقی گیربکس، کوپلینگ، زنجیر محرک یا اتصالات | تفکیک عملکرد ترمز از لقی مجموعه انتقال قدرت |
| افزایش فاصله توقف | کاهش توان ترمز یکی از احتمالات است | سرعت، بار، جهت حرکت، کنترلر و لقی سیستم | بررسی سیستم به صورت کامل، نه فقط ضخامت لنت |
در بسیاری از ترمزهای مورد استفاده در پله برقی، فنر وظیفه ایجاد نیروی ترمز را بر عهده دارد و مگنت یا سلونوئید برای آزاد کردن ترمز استفاده میشود. به چنین آرایشی معمولاً ترمز فنری با آزادسازی الکتریکی گفته میشود.
اگر نیروی فنر کافی نباشد یا تنظیم آن از وضعیت صحیح خارج شده باشد، فشار واردشده به سطح اصطکاکی کاهش پیدا میکند. در چنین حالتی ممکن است لنت هنوز ضخامت خوبی داشته باشد اما گشتاور ترمز کمتر از مقدار مورد نیاز باشد.
بنابراین تعویض لنت در شرایطی که علت واقعی کاهش نیروی فنر است، الزاماً مشکل را حل نمیکند. وضعیت فنر، تنظیم مکانیکی و مقدار گشتاور باید مطابق دستورالعمل همان مدل بررسی شوند.
تفاوت این حالت با ضعف فنر مهم است. در ترمز فنری، مگنت یا Solenoid معمولاً مسئول ایجاد نیروی اصلی ترمز نیست؛ وظیفه آن آزاد کردن ترمز در زمان حرکت است.
اگر مگنت نتواند ترمز را به طور کامل آزاد کند، ممکن است لنت در زمان حرکت تماس جزئی خود را با دیسک یا درام حفظ کند. نتیجه چنین وضعیتی میتواند افزایش حرارت، تولید گرد سایش و کاهش سریعتر ضخامت لنت باشد.
یکی دیگر از خطاهای تشخیصی زمانی رخ میدهد که دستگاه هنگام توقف کمی حرکت آزاد، ضربه یا جابهجایی رفت و برگشتی دارد. در چنین شرایطی ممکن است نخستین تصور این باشد که لنت ترمز ضعیف شده است.
اما لقی یا Backlash در گیربکس، کوپلینگ، زنجیر محرک یا سایر اجزای انتقال قدرت نیز میتواند حرکت کوتاهی ایجاد کند که از نگاه کاربر شبیه تأخیر ترمز است.
اگر عملکرد خود ترمز در آزمون مربوط به همان دستگاه مناسب باشد اما حرکت آزاد مکانیکی همچنان وجود داشته باشد، بررسی باید به سمت مجموعه انتقال قدرت ادامه پیدا کند.
برای بررسی دقیقتر این موضوع میتوانید مقاله لقی و Backlash گیربکس پله برقی را نیز مطالعه کنید.
روش دقیق بازرسی و اندازهگیری در هر برند و مدل باید از دفترچه همان دستگاه گرفته شود، اما از نظر تشخیصی میتوان بررسی را در چهار لایه اصلی دستهبندی کرد.
پاسخ این سؤال برای تمام پله برقیها یکسان نیست. مهمترین اصل این است که ضخامت مجاز، فاصلههای تنظیمی و معیار تعویض ترمز از اطلاعات همان سازنده و همان مدل گرفته شوند.
اگر لنت هنوز داخل محدوده قابل قبول سازنده باشد و آسیب جدی یا آلودگی غیرمجاز وجود نداشته باشد، ممکن است مشکل مربوط به فاصلهها یا تنظیم مکانیزم ترمز باشد. در این حالت تنظیم فقط باید طبق روش OEM انجام شود و عملکرد ترمز پس از تنظیم دوباره کنترل شود.
تمیز کردن دیسک یا درام ممکن است در بعضی دستورالعملها مجاز یا ضروری باشد، اما نمیتوان همین قاعده را بدون بررسی به لنت آلوده تعمیم داد. بعضی مواد اصطکاکی میتوانند روغن را جذب کنند و در بعضی مدلها نیز سازنده برای لنت آلوده صراحتاً دستور تعویض میدهد.
رسیدن ضخامت به حد تعیینشده توسط سازنده، آسیب ماده اصطکاکی، آلودگیای که طبق دستور OEM قابل قبول نیست، سایش شدید نامتقارن یا بازیابی نشدن عملکرد پس از تنظیم صحیح میتوانند از دلایل تعویض باشند.
با این حال اگر علت اصلی سایش، آزاد نشدن کامل ترمز یا همراستا نبودن مکانیزم باشد، تعویض لنت باید همراه با رفع آن علت انجام شود.
وضعیت مجموعه اصطکاکی میتواند روی گشتاور ترمز اثر بگذارد و گشتاور نیز یکی از عوامل مؤثر بر کاهش سرعت و توقف دستگاه است. پس از نظر مهندسی بین وضعیت لنت و رفتار توقف ارتباط وجود دارد.
اما این ارتباط به معنی آن نیست که هر افزایش فاصله توقف را مستقیماً به لنت نسبت دهیم. سرعت دستگاه، میزان بار، جهت حرکت، شرایط سیستم محرک، زمان اعمال ترمز و عملکرد بخش کنترل همگی میتوانند نتیجه توقف را تغییر دهند.
به همین دلیل موضوع فاصله توقف در مقاله مستقلی با عنوان فاصله توقف پله برقی پس از فرمان ترمز؛ چه عواملی Stop Distance را تغییر میدهند؟ بررسی شده است. در مقاله حاضر فاصله توقف فقط یکی از نشانههای عملکردی است، نه معیار قطعی تشخیص سایش لنت.
هنگام بررسی سیستم ترمز پله برقی باید بین ترمز اصلی دستگاه و ترمز کمکی تفاوت قائل شد. وظیفه، شرایط فعال شدن و طراحی این دو مجموعه میتواند متفاوت باشد.
تمرکز این مقاله روی سایش مجموعه اصطکاکی ترمز اصلی و نشانههای افت عملکرد آن است. برای آشنایی با عملکرد و الزامات بخش دیگر میتوانید مقاله بررسی تخصصی ترمز کمکی پله برقی را مطالعه کنید.
همچنین عملکرد و خطاهای میکروسوئیچ ترمز کمکی پله برقی موضوع مستقلی است و نباید خطاهای آن با فرسودگی لنت ترمز اصلی یکی فرض شوند.
ارزش سرویس دورهای زمانی مشخص میشود که تغییرات کوچک قبل از رسیدن دستگاه به خرابی جدی ثبت شوند. اگر ضخامت لنت در هر دوره اندازهگیری شود، اختلاف دو سمت ثبت شود و تغییر دمای غیرعادی یا آلودگی جدید مورد توجه قرار گیرد، تشخیص بسیار قابل اعتمادتر از زمانی خواهد بود که فقط بعد از ایجاد مشکل به ترمز نگاه کنیم.
همین نگاه در سرویس و نگهداری پله برقی اهمیت دارد. هدف بازدید دورهای فقط پیدا کردن قطعه خراب نیست؛ بلکه باید مشخص شود کدام پارامتر نسبت به وضعیت قبلی دستگاه در حال تغییر است.
برای مثال اگر یک سمت لنت در سه بازدید متوالی سریعتر از سمت دیگر ساییده شود، این روند از یک اندازهگیری منفرد ارزش تشخیصی بیشتری دارد. چنین الگویی تکنسین را به بررسی همراستایی، حرکت آزاد بازو و وضعیت تنظیم هدایت میکند.
خیر. بررسی منابع OEM نشان میدهد که حد ضخامت، فاصلههای مکانیکی، گشتاور و روش ارزیابی میتوانند بین طراحیهای مختلف متفاوت باشند. حتی در یک برند نیز الزاماً همه مدلها از یک معماری ترمز استفاده نمیکنند.
بنابراین اعدادی که برای یک مدل مشخص در Manual یا Technical Bulletin آمدهاند نباید به تمام پله برقیها تعمیم داده شوند. بهترین مرجع برای تصمیم تعمیراتی، دفترچه همان دستگاه، پلاک ترمز، دستورالعمل سازنده و در صورت وجود سوابق راهاندازی و تنظیمات اولیه است.
سایش لنت ترمز پله برقی را نباید فقط با یک کولیس و یک عدد ضخامت تفسیر کرد. ضخامت بخشی از تشخیص است، اما وضعیت سطح، آلودگی، نحوه تماس، نیروی فنر و عملکرد مکانیزم آزادشدن نیز به همان اندازه اهمیت دارند.
روغن یا گریس میتواند رفتار اصطکاکی لنتی را که هنوز ضخامت مناسبی دارد تغییر دهد. سایش نامتقارن ممکن است نتیجه مشکل همراستایی یا آزاد نشدن کامل یک سمت باشد. حرارت غیرعادی نیز میتواند نشانه تماس لنت در زمان حرکت باشد.
از طرف دیگر، ضعف فنر، مشکل مگنت و لقی سیستم محرک میتوانند علائمی ایجاد کنند که در نگاه اول شبیه خرابی لنت هستند. تفاوت عیبیابی حرفهای با تعویض قطعه بر اساس حدس دقیقاً در همین نقطه است: قطعه فرسوده را از علت فرسوده شدن آن جدا کنیم.
در نهایت هیچ عدد واحدی برای ضخامت مجاز لنت، فاصله تنظیمی یا گشتاور تمام پله برقیها وجود ندارد. هر تصمیم برای تنظیم، تمیزکاری یا تعویض باید به دستورالعمل سازنده همان سیستم متکی باشد.
منابع زیر برای چارچوب فنی مقاله استفاده شدهاند. برای اجرای تنظیمات، اندازهگیریها و حدود مجاز باید به مستندات همان مدل نصبشده مراجعه شود.
اگر در بازدید دورهای سایش نامتقارن، آلودگی سطح، افزایش حرارت، تغییر ضخامت لنت یا تغییر رفتار توقف مشاهده شده است، مجموعه ترمز باید بر اساس مشخصات همان دستگاه و توسط تکنسین صلاحیتدار بررسی شود.
