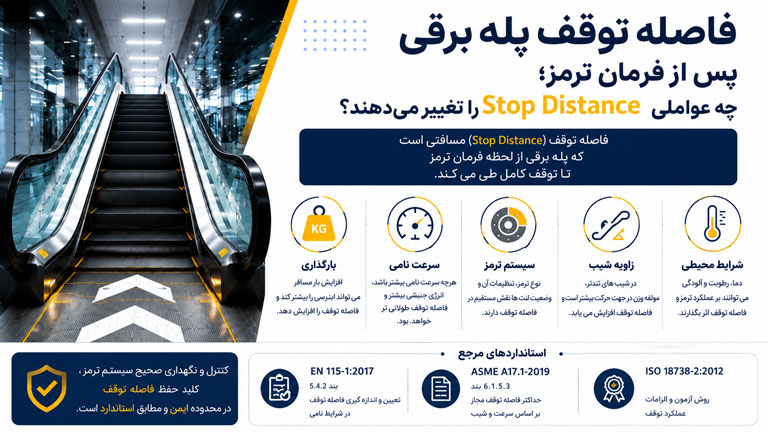

پاسخ مستقیم: فاصله توقف یعنی چند سانتیمتر نوار پله از لحظه فرمان ترمز تا ایستادن کامل جلو میرود -- نه چند ثانیه طول میکشد. این عدد باید در یک بازه مشخص بماند؛ نه آنقدر کوتاه که مسافر پرت شود، نه آنقدر بلند که به شانه برخورد کند. بار مسافر، جهت حرکت، و سایش گیربکس/زنجیر/لنت، همه روی همین عدد اثر میگذارند.
وقتی صحبت از ترمز پله برقی میشود، اغلب اولین چیزی که به ذهن میرسد «چقدر طول میکشد بایستد» است. اما استانداردهای ایمنی اصلاً روی این عدد تمرکز ندارند. آنها روی «چقدر جلو میرود» تمرکز دارند؛ یعنی فاصله فیزیکی، نه زمان.
دلیلش هم ساده است. اگر پله برقی خیلی سریع و خشن بایستد، مسافر تعادلش را از دست میدهد و ممکن است روی همسفرهای جلویی سقوط کند -- همان چیزی که به آن Avalanche Fall میگویند. اگر برعکس، خیلی دیر و کند بایستد، ریسک گیر کردن دست یا لباس در شانه (Comb Plate) بالا میرود. به همین خاطر، فاصله توقف مستقیماً به موقعیت مکانی مسافر نسبت به نقاط خطرناک دستگاه ربط دارد، نه صرفاً به یک عدد زمانی.
استاندارد اروپایی EN 115-1، در بند ۵.۴.۲، بازه فاصله توقف مجاز را بر اساس سرعت اسمی دستگاه مشخص کرده است. این اعداد برای حالت بدون بار و همچنین حالت بار کامل رو به پایین اعمال میشوند:
| سرعت اسمی (m/s) | حداقل فاصله توقف مجاز | حداکثر فاصله توقف مجاز |
|---|---|---|
| ۰.۵۰ | ۰.۲۰ متر | ۱.۰۰ متر |
| ۰.۶۵ | ۰.۳۰ متر | ۱.۳۰ متر |
| ۰.۷۵ | ۰.۴۰ متر | ۱.۵۰ متر |
برای سرعتهای میانی که در جدول نیست، باید از درونیابی خطی استفاده کرد. همین استاندارد یک سقف هم برای شتاب کاهشی گذاشته: در راستای حرکت پله برقی، شتاب کاهشی نباید از ۱ متر بر مجذور ثانیه بیشتر شود -- این مرزی است که از نظر تعادل انسان روی سطح متحرک، ایمن در نظر گرفته میشود.
کد آمریکای شمالی ASME A17.1 (بند ۶.۱.۵.۳) سختگیرانهتر عمل میکند و سقف شتاب کاهشی را روی ۰.۹۱ متر بر مجذور ثانیه میگذارد؛ این کد علاوه بر سرعت، زاویه شیب دستگاه را هم در محاسبه دخالت میدهد.
این بخشی است که خیلی از تکنسینها را گیج میکند: چرا همان دستگاه، یک روز خیلی سریع و یک روز دیرتر میایستد؟ جواب به نوع تکنولوژی ترمز برمیگردد.
در سیستمهای سنتی، فنرهای فشردهشده یک گشتاور ترمزی ثابت به شفت موتور اعمال میکنند -- این گشتاور هیچ اطلاعی از میزان بار روی دستگاه ندارد. وقتی دستگاه خالی است و رو به پایین حرکت میکند، ترمز فقط باید با اینرسی قطعات مکانیکی مقابله کند؛ نتیجه، توقف سریع و نزدیک به حداقل بازه مجاز است -- گاهی نزدیک به همان مرز خشن بودن. اما وقتی دستگاه پر است و رو به پایین میرود، وزن مسافران خودش نیرویی در جهت حرکت تولید میکند که با گشتاور ترمز مقابله میکند؛ نتیجه، فاصله توقف به سمت حداکثر بازه کشیده میشود. راهحل سنتی برای کم کردن این نوسان، اضافه کردن فلایویل سنگین به شفت موتور بوده؛ با این کار سهم اینرسی قطعات دوار نسبت به اینرسی بار مسافر بیشتر میشود و نوسان فاصله توقف کمی هموارتر میشود.
با ورود درایوهای VVVF، نسل جدیدی از ترمز معرفی شد که اصلاً منتظر قطع برق موتور نمیماند. در این حالت، کنتاکتورهای موتور وصل میمانند و درایو با فیدبک سرعت لحظهای، فرکانس و جریان موتور را طوری کم میکند که شتاب کاهشی دقیقاً روی یک نمودار از پیش تعیینشده بماند -- چه دستگاه خالی باشد چه پر. این یعنی فاصله توقف تقریباً همیشه ثابت و قابل پیشبینی میماند و نیاز به تنظیم مداوم فنر مکانیکی هم کمتر میشود. اگر دستگاه شما به این نوع ترمز مجهز است، نقش انکودر در همین کنترل حیاتی است؛ جزئیاتش را در نقش انکودرها در کنترل دقیق سرعت و توقف نرم پله برقی بخوانید.
ترمز عملیاتی (Operational Brake) قلب سیستم توقف در شرایط عادی و اضطراریهای معمول است -- روی شفت موتور نصب میشود و با دکمه توقف اضطراری، سوئیچهای ایمنی عمومی یا قطع برق فعال میشود. فاصله توقف در این حالت باید دقیقاً همان جدول بالا را رعایت کند.
ترمز کمکی (Auxiliary Brake) داستان دیگری دارد. طبق EN 115-1، اگر ارتفاع مسیر بیش از ۶ متر باشد یا اتصال بین ترمز اصلی و چرخدنده محرک از طریق زنجیر (نه اتصال مستقیم) باشد، نصب ترمز کمکی روی شفت اصلی اجباری است. این ترمز فقط در سه سناریوی فاجعهبار وارد عمل میشود: سرعت غیرمجاز (۱.۲ تا ۱.۴ برابر سرعت نامی)، برگشت ناخواسته جهت حرکت، یا پارگی زنجیر محرک اصلی. برای شناخت دقیقتر این سیستم و فرقش با ترمز اصلی، بررسی تخصصی ترمز کمکی پله برقی را ببینید، و برای عیبیابی سوئیچهای کنترلکنندهاش میکروسوئیچ ترمز کمکی پله برقی را.
نکتهای که کمتر کسی به آن دقت میکند: طبق بند ۵.۴.۲.۲ همان استاندارد، وقتی ترمز کمکی فعال میشود، دیگر هیچ الزامی به رعایت جدول فاصله توقف بالا وجود ندارد. منطقش روشن است -- اگر ترمز کمکی وارد عمل شده، یعنی یک نقص جدی مثل پارگی زنجیر رخ داده و خطر سقوط آزاد بینهایت مهمتر از خطر توقف خشن است. در چنین لحظهای دستگاه باید با هر شتابی که لازم است بایستد، حتی اگر بیشتر از ۱ متر بر مجذور ثانیه باشد. پس از چنین توقفی، دستگاه باید قفل شود و فقط تکنسین مجاز اجازه راهاندازی مجدد دارد. برای درک بهتر سناریوی پارگی زنجیر و نحوه تشخیص آن، تحلیل الکترومکانیکیِ میکروسوییچ پارگی زنجیر موتور پله برقی مکمل خوبی است.
همه محاسبات بالا فرض میکنند قطعات مکانیکی کاملاً صلب و بدون لقی هستند. در دنیای واقعی اینطور نیست. سه نقطه سایش، بیشترین اثر را روی افزایش فاصله توقف واقعی میگذارند.
پله برقی معمولاً از گیربکس حلزونی استفاده میکند و با گذر زمان، دندانههای آن سایش پیدا میکنند و لقی (Backlash) بیشتر میشود. وقتی ترمز شفت موتور را ناگهان میگیرد، بهخاطر همین لقی، شفت خروجی گیربکس یک کسری از ثانیه تحت اینرسی بار آزادانه میچرخد تا دندانهها دوباره درگیر شوند. نتیجهاش هم یک ضربه ناخوشایند لحظه توقف است، هم چند سانتیمتر فاصله توقف اضافه. برای تنظیم دقیق این لقی، اورهال گیربکس حلزونی پله برقی؛ راهنمای گامبهگام تنظیم لقی (Backlash) راهنمای مکملی است که باید کنار همین مقاله دیده شود.
دقیقاً همان تأخیر، از کشیدگی زنجیر موتور و سایش دندانه چرخدندههای خورشیدی هم ایجاد میشود. توصیههای تعمیراتی صریح هستند: کشش زنجیر و وضعیت کوپلینگها باید در دورههای مشخص چک شوند تا این تأخیر انتقال نیرو به حداقل برسد.
هرچه لنت ترمز مصرف شود، فاصله هوایی بین لنت و دیسک یا درام بیشتر میشود -- و هرچه این فاصله بیشتر باشد، لنت زمان بیشتری برای رسیدن و چسبیدن صرف میکند، که مستقیماً فاصله توقف را طولانیتر میکند. در دستورالعمل سری Schindler 9300/9700، تأکید شده که این فاصله هوایی در تمام نقاط باید کمتر از ۰.۷ میلیمتر بماند؛ تکنسینها معمولاً طول اولیه فنر را روی میلههای دندانهدار علامت میزنند تا با سایش لنت بتوانند فنر را به همان حالت اولیه برگردانند. در دستگاههای KONE TravelMaster هم منطق مشابهی حاکم است: اگر بُعد فشردگی فنر (که در مستندات با X نشان داده میشود) به ۱۵.۵ میلیمتر برسد، گشتاور ترمزی عملاً صفر میشود و دستگاه اصلاً نمیایستد. در سیستمهای درایودار KONE، یک فاکتور نرمافزاری هم وجود دارد که فاصله توقف را با نسبت سرعت دستگاه، دور موتور و پالس در دور محاسبه میکند؛ هر انحرافی از این فاکتور معمولاً یعنی مشکل در فیدبک درایو، نه لزوماً خود ترمز.
| نشانه میدانی | ریشه محتمل | توضیح مختصر |
|---|---|---|
| لغزش پلهها بعد از صدای درگیری ترمز | آلودگی لنت به روغن | معمولاً از روانکاری بیشازحد زنجیر موتور یا نشتی گیربکس میآید |
| لرزش و صدای تقتق هنگام توقف | تنظیم نامتوازن فنر یا لقی گیربکس | یک کفشک زودتر از دیگری درگیر میشود یا پین/بوش اهرم ترمز فرسوده است |
| توقف بسیار خشن و کوبنده | سفتکردن بیشازحد فنر ترمز | تلاش نادرست برای کاهش فاصله توقف زیر بار کامل، ایمنی حالت خالی را قربانی میکند |
لرزش و صدای غیرعادی هنگام توقف را نباید فقط به ترمز نسبت داد؛ گاهی ریشه در ترازبندی شفت موتور و گیربکس است، موضوعی که در ترازبندی شفت موتور و گیربکس پله برقی برای جلوگیری از ارتعاشات مخرب بررسی شده. برای سناریوی سرعت غیرمجاز که ترمز کمکی را فعال میکند هم، بازدید دورهای سنسور سرعت و جهت حرکت اولین خط دفاعی است.
روش کلاسیک ساده اما مؤثر است: دستگاه کاملاً بدون بار و رو به پایین روشن میشود؛ تکنسین یک نقطه روی هندریل یا یکی از پلهها و نقطه متناظرش را روی دیواره حاشیه (Skirt Panel) با گچ علامت میزند، دکمه توقف اضطراری فشرده میشود، و بعد از توقف کامل، فاصله بین دو علامت اندازهگیری میشود. این عدد باید با مقدار حکشده روی پلاک ترمز (Data Tag) مقایسه شود؛ اگر بیشتر از حداکثر مجاز باشد -- مثلاً بیش از ۳۰۰ میلیمتر برای سرعت ۰.۶۵ متر بر ثانیه -- دستگاه باید فوراً از سرویس خارج شود تا فنرها تنظیم یا لنتها تعویض شوند.
برای اندازهگیری دقیقتر، بازرسان از تجهیزات تلهمتری مطابق استاندارد ISO 18738-2 استفاده میکنند -- شتابسنج سهمحوره همراه با دورسنج، مستقیم روی پله برقی در حال حرکت نصب میشود و با نرخ نمونهبرداری بالا، پروفیل دقیق کاهش سرعت را ثبت میکند. این روش مشخص میکند آیا شتاب کاهشی در هیچ لحظهای از مرز مجاز عبور کرده یا نه، و خصوصاً برای ارزیابی ترمزهای دینامیکی هوشمند و شناسایی لغزشهای بسیار کوتاه، دقت بالاتری نسبت به روش گچ و متر دارد.
نه، برعکس. توقف خیلی سریع و خشن -- خصوصاً در حالت بدون بار -- معمولاً یعنی فنر ترمز بیشازحد سفت شده. این حالت فاصله توقف را زیر حداقل مجاز میآورد و ریسک از دست دادن تعادل و پرتاب مسافر رو به جلو را بالا میبرد.
در سیستمهای ترمز سنتی (مدار باز)، گشتاور ترمز ثابت است و از میزان بار خبر ندارد. وقتی دستگاه پر است و رو به پایین میرود، وزن مسافران نیرویی در جهت حرکت تولید میکند که با گشتاور ترمز مقابله میکند؛ نتیجه، فاصله توقف بیشتر میشود. ترمزهای دینامیکی هوشمند این مشکل را با کنترل فعال فرکانس موتور تا حد زیادی حل کردهاند.
بله. ترمز کمکی فقط در سه سناریوی فاجعهبار وارد عمل میشود: سرعت غیرمجاز، برگشت ناخواسته جهت حرکت، یا پارگی زنجیر محرک اصلی. بعد از هر فعالسازی، دستگاه باید قفل شود و فقط تکنسین مجاز اجازه راهاندازی مجدد را دارد؛ در این حالت فاصله توقف عمداً کوتاهتر از جدول استاندارد خواهد بود و این طبیعی است.
