در میان تجهیزات حملونقل عمودی، پله برقی یک ویژگی سازهای منحصربهفرد دارد که آن را در برابر زلزله بهشدت آسیبپذیر میکند: این دستگاه مثل یک پل فولادی صلب بین دو طبقه مجزا عمل میکند. همین ویژگی که در شرایط عادی نقطه قوت آن است، در زلزله میتواند به عامل تخریب تبدیل شود.
وقتی زمین میلرزد، طبقات یک ساختمان بهصورت مستقل از یکدیگر حرکت میکنند. کف طبقه سوم ممکن است چند سانتیمتر به سمت شرق جابجا شود، در حالی که کف طبقه دوم همزمان به سمت غرب حرکت کند. به این اختلاف جابجایی بین دو طبقه متوالی، «جابجایی نسبی طبقات» یا Inter-story Drift میگویند.
پله برقی بهعنوان یک قاب فولادی صلب، هر دو انتهای خود را به این دو طبقه متصل کرده است. اگر اتصال هر دو انتها صلب و ثابت باشد، جابجایی نسبی طبقات مستقیماً به قاب پله برقی منتقل میشود. قاب مجبور است نقش یک ستون اضافی را بازی کند و نیروهای فشاری و برشی عظیمی را تحمل کند. نتیجه؟ کمانش سازهای، شکست قاب، و در بدترین حالت، سقوط کامل پله برقی.
این سناریو در زلزله بزرگ شرق ژاپن در سال ۲۰۱۱ به واقعیت تبدیل شد. چندین پله برقی به دلیل اینکه جابجایی طبقات از حداکثر فاصله طراحیشده فراتر رفت، دچار سقوط سازهای شدند. این حادثه مستقیماً منجر به بازنگری قانون استانداردهای ساختمانی ژاپن در سال ۲۰۱۴ شد؛ زاویه تغییر شکل مجاز طبقه از ۱/۱۰۰ به ۱/۲۴ ارتفاع پله برقی افزایش یافت. یعنی بیش از چهار برابر سختگیرانهتر از استاندارد قبلی.
راهحل مهندسی که صنعت برای این چالش توسعه داده، اصل «یک انتها ثابت، یک انتها لغزنده» است. در این پیکربندی، انتهای بالایی پله برقی بهعنوان انتهای ثابت تعریف میشود. نبشی تکیهگاهی بالایی به تیر سازهای ساختمان پیچ یا جوش میشود و پله برقی را در هر سه محور X، Y و Z تثبیت میکند. این اتصال ثابت بار مرده دستگاه را تحمل میکند و از لغزش کلی آن جلوگیری میکند.

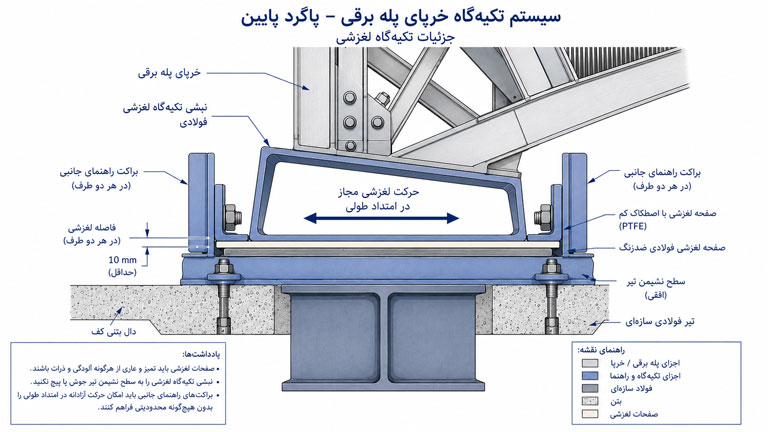

انتهای پایینی اما متفاوت طراحی میشود. نبشی تکیهگاهی پایینی روی یک صندلی تیر افقی قرار میگیرد که با صفحات لغزنده کماصطکاک پوشیده شده است. این رابط لغزشی به انتهای پایینی پله برقی اجازه میدهد در طول زلزله در جهت طولی حرکت کند، بدون اینکه نیروی فشاری یا کششی به قاب وارد شود.
اما این سیستم یک نقطه بحرانی دارد: فاصله آزاد بین لبه تکیهگاه لغزنده و تیر سازهای. اگر جابجایی طبقات از این فاصله طراحیشده فراتر برود، تیر با قاب پله برقی برخورد میکند. این برخورد یک نیروی فشاری ناگهانی ایجاد میکند که میتواند قاب را کوتاه کند، حاشیه لغزش را از بین ببرد و در نهایت باعث شود پله برقی از روی صندلی تیر بیفتد.
برای جلوگیری از جابجایی جانبی در انتهای لغزنده، براکتهای مهار عرضی در دو طرف نبشی تکیهگاهی نصب میشوند. این براکتها حرکت جانبی را محدود میکنند، اما حرکت طولی آزاد را مختل نمیکنند. حداکثر فاصله مجاز بین قاب پله برقی و این مهارهای لرزهای عرضی دقیقاً ۶.۴ میلیمتر (یکچهارم اینچ) در هر طرف است. این عدد از California Code Title 8, Section 3137 میآید و یک الزام اجرایی است، نه یک پیشنهاد.
یک راهحل مهندسی پیشرفتهتر که در پروژههای با ریسک لرزهای بالا استفاده میشود، «نبشی تکیهگاهی نیمهثابت» است. این سیستم مثل یک فیوز الکتریکی عمل میکند، اما در مقیاس سازهای.
در شرایط عادی بهرهبرداری، اتصال کاملاً ثابت است و از لرزشهای سرویس روزانه جلوگیری میکند. اما در زلزله بزرگ، اتصال طوری طراحی شده که پیش از اینکه قاب دچار تغییر شکل دائمی شود، تسلیم شود و به حالت لغزنده تبدیل گردد. به عبارت سادهتر، این سیستم بهجای اینکه اجازه دهد قاب بشکند، خودش کنترلشده تغییر حالت میدهد.
برای پلههای برقی با ارتفاع زیاد که به تکیهگاههای میانی نیاز دارند، قوانین سازهای یک الزام مطلق دارند: اتصال صلب تکیهگاه میانی به ساختمان ممنوع است. این تکیهگاهها باید از صفحات لغزنده با شیار چندجهته و دمپرهای یکپارچه استفاده کنند. پیچهای اتصال این صفحات باید با گشتاور دقیق ۴۰ تا ۸۰ نیوتونمتر سفت شوند؛ نه کمتر که در بهرهبرداری عادی شل شوند، نه بیشتر که در زلزله قفل کنند.
یک نکته اجرایی که اغلب در پروژهها نادیده گرفته میشود: حفاری میدانی روی اعضای قاب پله برقی کاملاً ممنوع است. هر سوراخ غیرمجاز روی قاب یک متمرکزکننده تنش ایجاد میکند که ظرفیت باربری آن ناحیه را بهطور قابلتوجهی کاهش میدهد. این ممنوعیت در استاندارد نصب سازندگان تصریح شده و نقض آن، گارانتی سازهای را باطل میکند.
خلاصه این بخش: پله برقی به دلیل ماهیت پلگونهاش ذاتاً در برابر جابجایی طبقات آسیبپذیر است. سیستم تکیهگاه لغزنده، براکتهای مهار عرضی و اتصال نیمهثابت، سه لایه دفاعی سازهای هستند که باید با دقت مهندسی طراحی و اجرا شوند.
وقتی سازه درست طراحی شده باشد، نوبت به یک سوال دیگر میرسد: چه کسی به پله برقی میگوید که باید بایستد؟ در زلزله، انسان این کار را نمیکند. نه به اندازه کافی سریع، نه به اندازه کافی دقیق. این وظیفه بر عهده سیستمهای تشخیص هوشمند لرزهای است.
قلب این سیستم، یک حسگر لرزهای است که بهطور مستقیم به یک عضو سازهای اصلی ساختمان متصل میشود. استاندارد California Code Title 8, Section 3137 محل نصب را بهدقت تعریف میکند: کف اتاق ماشین، مجاور یک ستون باربر عمودی پیوسته. این الزام بیدلیل نیست. سنسوری که روی یک دیوار غیرباربر یا کف معلق نصب شده باشد، پاسخ دینامیکی واقعی ساختمان را اندازه نمیگیرد.
حسگرهای مدرن از تکنولوژی شتابسنج سهمحوره MEMS یا پیزوالکتریک استفاده میکنند. این حسگرها بردارهای شتاب را در هر سه محور X، Y و Z بهصورت همزمان اندازهگیری میکنند. حسگرهای پیزوالکتریک بار الکتریکی متناسب با شتاب مکانیکی تولید میکنند که به سیگنال ولتاژ قابل تحلیل تبدیل میشود.
برای ساختمانهایی که بیش از یک پله برقی دارند، استاندارد حداقل یک سنسور لرزهای در هر ساختمان را الزامی میکند. در مراکز پرترافیک مثل ایستگاههای مترو یا فرودگاهها، مهندسان اغلب از ماتریسهای سنسور افزونه مثل منطق رأیگیری «۲ از ۳» استفاده میکنند. این سیستم قبل از صدور فرمان توقف، تأییدیه چند حسگر مستقل را میطلبد تا از خاموش شدن غیرضروری پله برقی جلوگیری شود.
این بخش جایی است که فیزیک زلزله مستقیماً وارد مهندسی ایمنی میشود.
زلزله دو نوع موج اصلی تولید میکند. موجهای اولیه یا P-wave امواج فشاری هستند که سریعتر از هر موج دیگری در زمین و سازههای ساختمانی منتشر میشوند. این امواج عمدتاً شتاب عمودی ایجاد میکنند و نسبتاً کمخطر هستند. موجهای ثانویه یا S-wave بعد از P-wave میرسند، اما برشی و جانبیاند. همین امواج هستند که ساختمانها را تکان میدهند، دیوارها را میشکنند و پلههای برقی را از تکیهگاه جدا میکنند.
سیستم هوشمند لرزهای طوری طراحی شده که P-wave را تشخیص دهد و پله برقی را پیش از رسیدن S-wave متوقف کند. این پنجره زمانی بسته به فاصله از کانون زلزله چند ثانیه تا چند ده ثانیه است. در مقیاس انسانی کوچک به نظر میرسد، اما برای یک سیستم الکترومکانیکی کافی است.
اما چطور سیستم میفهمد که این لرزش از زلزله است و نه از کامیونی که از خیابان رد میشود یا کمپرسور تهویه ساختمان؟ اینجاست که فیلترگذاری فرکانسی وارد میشود. انرژی زلزله در باند فرکانسی ۱.۰ تا ۱۰ هرتز متمرکز است. سیستم حسگر یک فیلتر میانگذر (Band-pass) برنامهریزیشده دارد که سیگنالهای خارج از این بازه را حذف میکند. ارتعاشات صنعتی و مکانیکی معمولاً فرکانس بالاتر از ۱۰ هرتز دارند و از این فیلتر رد نمیشوند.
آستانه تریگر سیستم نیز قابل تنظیم است، معمولاً بین ۰.۰۰۵g تا ۰.۰۵g. برای نصبهای استاندارد، آستانه عمودی روی ۰.۰۳g تنظیم میشود که دقیقاً برای تشخیص P-wave ورودی بهینه شده است. برای مراکز حیاتی مثل بیمارستانها، California Code Title 8, Section 3137 الزام میکند که سیستم در شتابهای افقی یا عمودی حداکثر ۰.۵g فعال شود.
توقف پله برقی در زلزله یک معادله دو مجهولی است. اگر خیلی سریع بایستد، مسافران به جلو پرتاب میشوند و روی هم میافتند. اگر خیلی کند بایستد، سیستم در حین لرزش ساختمان به کار خود ادامه میدهد و خطر گیر کردن مکانیکی افزایش مییابد.
استاندارد EN 115-1:2017 برای این معادله یک پاسخ دقیق دارد: توالی ترمز هماهنگشده با حداکثر ۴ ثانیه فاصله بین شروع ترمز الکتریکی و درگیر شدن ترمز الکترومکانیکی کمکی.

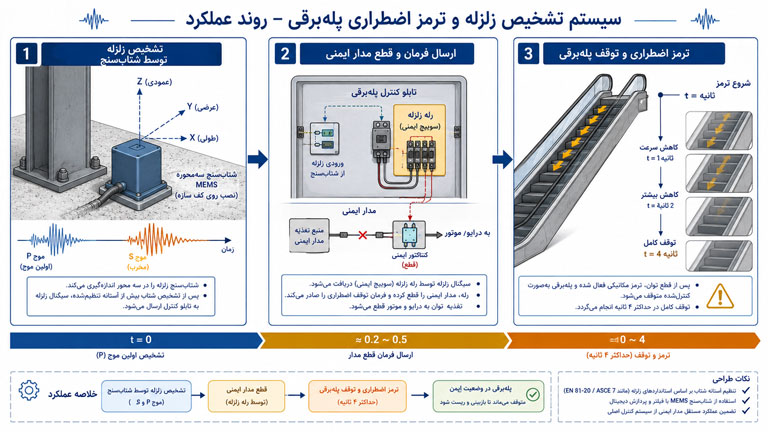

وقتی حسگر لرزهای تریگر میشود، ابتدا ترمز الکتریکی دینامیک از طریق درایو فرکانس متغیر (VFD) فعال میشود. این ترمز سرعت پله برقی را بهتدریج کاهش میدهد. سپس در بازه ۴ ثانیهای، ترمز الکترومکانیکی فیزیکی درگیر میشود و دستگاه را کاملاً متوقف میکند. این توالی باید توسط یک مدار ایمنی یا سیستم الکترونیکی/قابلبرنامهریزی با گواهینامه سطح یکپارچگی ایمنی ۲ (SIL 2) پایش شود.
پس از توقف، سیستم ایمنی در حالت لچ میماند. پله برقی نمیتواند بهصورت خودکار راهاندازی مجدد شود. یک تکنسین واجد شرایط باید بازرسی سازهای و مکانیکی کاملی انجام دهد و کنترلر را بهصورت دستی ریست کند. این الزام در ASME A17.1 نیز تصریح شده است و هدف آن جلوگیری از راهاندازی تجهیزات آسیبدیده پس از زلزله است.
خلاصه این بخش: سیستم تشخیص هوشمند لرزهای با شناسایی P-wave پیش از رسیدن S-wave، یک پنجره زمانی حیاتی برای توقف ایمن پله برقی ایجاد میکند. فیلترگذاری فرکانسی از آلارمهای کاذب جلوگیری میکند و توالی ترمز هماهنگشده مطابق EN 115-1:2017 مسافران را از آسیب محافظت میکند.
طراحی لرزهای پله برقی بدون چارچوب استاندارد، مثل ساختن پل بدون محاسبه بار است. اعداد و الزاماتی که در بخشهای قبل مطرح شدند از جایی نیامدهاند؛ هر کدام پشتوانهای از استانداردهای مهندسی دارند که نقض آنها پیامدهای حقوقی و مالی جدی به دنبال دارد. در این بخش آن چارچوب را با دقت بررسی میکنیم.

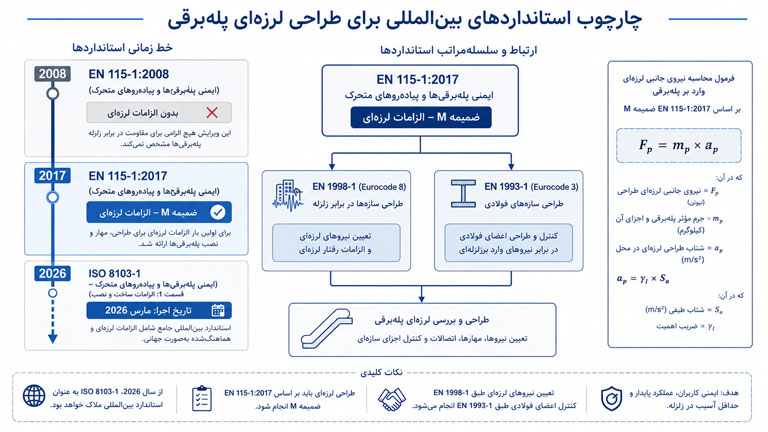

تا پیش از سال ۲۰۱۷، استاندارد اروپایی EN 115-1:2008 اصلاً به خطرات ناشی از زلزله نمیپرداخت. این خلأ قانونی به معنای واگذاری الزامات لرزهای به آییننامههای محلی ساختمانی بود؛ رویکردی که ناهماهنگیهای زیادی در پروژههای بینالمللی ایجاد میکرد.
با انتشار EN 115-1:2017، این خلأ با پیوست اجباری M با عنوان «پلههای برقی و پیادهروهای متحرک در معرض شرایط لرزهای» پر شد. این پیوست طراحی لرزهای پله برقی را مستقیماً به یورکد ۸ (EN 1998-1:2004) متصل کرد؛ استانداردی که طراحی سازهها در برابر زلزله را در سطح اروپا تنظیم میکند.
نقطه شروع محاسبات، سطح لرزهخیزی سایت است. اگر شتاب اوج زمین در منطقه پروژه از آستانه تعریفشده در یورکد ۸ پایینتر باشد، لرزهخیزی سایت خیلی پایین تلقی میشود و الزامات محاسباتی کامل اعمال نمیگردد. برای سایتهایی که از این آستانه فراتر میروند، تأیید سازهای کامل اجباری است.
نیروی جانبی لرزهای که به پله برقی وارد میشود به چند عامل کلیدی بستگی دارد. اول، جنس و نوع خاک بستر ساختمان؛ یک پله برقی نصبشده روی خاک رس نرم تا ۴۰ درصد نیروی لرزهای بیشتری نسبت به همان دستگاه روی سنگ بستر تحمل میکند. دوم، ارتفاع نصب پله برقی در ساختمان؛ هرچه دستگاه در طبقات بالاتری نصب شده باشد، به دلیل تقویت لرزهای ساختمان، شتاب بیشتری را تجربه میکند. سوم، اهمیت کارکردی ساختمان؛ برای تأسیسات حیاتی مثل بیمارستانها، ضریب اهمیت طراحی تا ۶۵ درصد بالاتر از سازههای تجاری استاندارد است.
نیروی جانبی محاسبهشده به مدل اجزای محدود قاب اعمال میشود و اعضای سازهای مطابق یورکد ۳ (EN 1993-1:2005) برای سازههای فولادی تأیید میشوند. تحلیلهای عددی نشان میدهند که قابهای خرپایی استاندارد تحت جابجایی اجباری ۲۰۰ میلیمتر، تنشهای موضعی تا ۵۳۶ مگاپاسکال در نزدیکی نقطه انعطاف پایینی تجربه میکنند. این مقدار ضریب اطمینان ۱.۱۱ را به وجود میآورد؛ عددی که نشان میدهد حاشیه ایمنی وجود دارد، اما اصلاً زیاد نیست و هیچ فضایی برای خطا در اجرا باقی نمیگذارد.
علاوه بر محاسبات سازهای کلی، EN 115-1:2017 آزمونهای مکانیکی مشخصی را برای اجزای پله برقی الزامی میکند. هدف این آزمونها اطمینان از این است که تغییر شکل اجزا در حین حرکت ساختمان، قطعات متحرک را قفل یا گیر نکند.
منطق این آزمونها روشن است. اگر کفه پله تحت بار دینامیکی زلزله بیش از ۴ میلیمتر تغییر شکل دهد، احتمال گیرکردن پله به پانل دامن وجود دارد. این گیرکردن در حین لرزش ساختمان میتواند به شکستن زنجیر، توقف ناگهانی یا پرتاب مسافران منجر شود.
چشمانداز استانداردهای جهانی در حال تغییر اساسی است و کارفرمایانی که امروز قرارداد میبندند باید این تغییر را در محاسبات خود لحاظ کنند.
کمیته اروپایی استانداردسازی و سازمان بینالمللی استانداردسازی در حال ادغام استانداردهای حملونقل عمودی در یک چارچوب جهانی واحد هستند. در این فرآیند، استاندارد EN 115-1 جای خود را به EN ISO 8103-1 با عنوان «ایمنی عمومی پلههای برقی» میدهد. این انتقال از اول مارس ۲۰۲۶ لازمالاجرا میشود و هماهنگسازی اتحادیه اروپا تقریباً شش ماه بعد از آن دنبال خواهد شد.
این انتقال چند پیامد عملی مستقیم برای کارفرمایان دارد. پروژههایی که الزامات طراحی لرزهای آنها بر اساس EN 115-1:2017 Annex M مستند شدهاند باید بررسی کنند که مستنداتشان با الزامات EN ISO 8103-1 نیز انطباق دارد یا خیر. تجهیزاتی که پس از مارس ۲۰۲۶ خریداری میشوند باید مطابق استاندارد جدید گواهینامه داشته باشند. از منظر استراتژیک، این چارچوب یکپارچه برای اولین بار الزامات لرزهای را در سطح اروپا، آمریکای شمالی و آسیا هماهنگ میکند؛ یعنی پروژههای بینالمللی دیگر با استانداردهای ناهماهنگ روبرو نخواهند بود.
تیم فنی پله برقی لاین این انتقال را از نزدیک دنبال میکند و مستندات فنی پروژههای خود را بر اساس هر دو استاندارد موازی تهیه میکند تا انطباق پروژهها در دوره گذار تضمین شود.
خلاصه این بخش: EN 115-1:2017 با پیوست اجباری M، طراحی لرزهای پله برقی را به یورکد ۸ متصل کرده و آزمونهای مکانیکی دقیقی را برای اجزای دستگاه الزامی کرده است. از مارس ۲۰۲۶، استاندارد جهانی ISO 8103-1 جایگزین میشود و کارفرمایان باید انطباق مستندات پروژههای خود را با این انتقال از همین امروز تضمین کنند.
بسیاری از کارفرمایان طراحی لرزهای پله برقی را یک هزینه اختیاری میبینند؛ چیزی که میشود در مرحله مذاکره با تأمینکننده از آن چشمپوشی کرد. این تصور اشتباه است. نصب پله برقی بدون انطباق لرزهای در مناطق زلزلهخیز، نه یک ریسک فنی، بلکه یک بحران مالی و حقوقی بالقوه است که میتواند کل پروژه را تهدید کند.
در اتحادیه اروپا، پله برقی از نظر حقوقی نه یک عنصر سازهای ساکن، بلکه یک ماشین است. به همین دلیل مشمول دایرکتیو ماشینآلات (Directive 2006/42/EC) میشود که در حال انتقال به مقررات جدیدتر EU 2023/1230 است. برای اینکه این دستگاه بتواند در محدوده اقتصادی اروپا به فروش برسد، نصب شود و بهرهبرداری شود، باید نشان CE داشته باشد.
از آنجا که EN 115-1:2017 استاندارد هماهنگشده این حوزه است، یک پله برقی نصبشده در منطقه لرزهخیز باید الزامات پیوست M را رعایت کند تا نشان CE آن معتبر بماند. اگر کارفرمایی دستگاهی بدون انطباق لرزهای نصب کند، نشان CE از نظر حقوقی باطل است. پیامد این بطلان فقط یک تذکر اداری نیست.
مراجع نظارت بازار میتوانند دستور توقف فوری بهرهبرداری صادر کنند. در آلمان، مراجع نظارت بر ساختمان (Bauaufsichtsbehörden) میتوانند پروانه بهرهبرداری ساختمان را تحت قوانین ساختمانی ایالتی (Landesbauordnungen) لغو یا تعلیق کنند. برای یک مرکز تجاری یا هتل در حال بهرهبرداری، این یعنی تعطیلی اجباری بخشهایی از ساختمان تا رفع نقص؛ خسارت مستقیم به درآمد مستاجران و صاحب ملک.
فرض کنید زلزلهای رخ میدهد و پله برقی به دلیل فاصله لغزش ناکافی یا نبود حسگر لرزهای از تکیهگاه جدا میشود. در این سناریو، پرسش حقوقی که مطرح میشود این نیست که «آیا حادثهای رخ داده»؛ پرسش این است که «چه کسی مسئول است و تا چه حد».
در چارچوب حقوق مدنی اروپا، از جمله ماده ۸۲۳ قانون مدنی آلمان (BGB)، کارفرما یا مالک ساختمان در قبال هر آسیب جانی، فوت یا خسارت مالی ناشی از نقص سازهای مسئول است. اگر تحقیقات پس از حادثه نشان دهد که پله برقی فاقد فاصله لغزش مطابق استاندارد بوده یا سیستم حسگر لرزهای نداشته، این نقص بهعنوان قصور فاحش (Grobe Fahrlässigkeit) طبقهبندی میشود.
پیامد این طبقهبندی یک مسئولیت مدنی نامحدود است. یعنی سقف خسارت قابل مطالبه وجود ندارد. کارفرما میتواند در برابر دعاوی زیر قرار بگیرد: خسارت پزشکی و غرامت فوت مسافران آسیبدیده، دعاوی از سوی مستاجران تجاری برای جبران درآمد از دست رفته، هزینههای وقفه کسبوکار و آسیب به موجودی انبار مستاجران، و هزینههای تعمیر سازهای ساختمان.
در پروژههای تجاری بزرگ که چندین مستاجر سازمانی دارند، جمع این دعاوی میتواند از ارزش کل ملک فراتر برود.
یک تصور رایج این است که اگر مشکلی پیش بیاید، میشود بعداً آن را درست کرد. واقعیت اجرایی اما چیز دیگری میگوید.
مقاومسازی پله برقی فاقد انطباق لرزهای پس از نصب، یکی از پرهزینهترین اصلاحات ممکن در یک ساختمان تجاری در حال بهرهبرداری است. دلیل این پیچیدگی ساختاری مشخص است: قاب پله برقی در دل دالهای بتنی و تیرهای سازهای ساختمان تعبیه شده است. تغییر سیستم تکیهگاهی به مداخلات سازهای جدی نیاز دارد.
کارفرما ممکن است مجبور شود برش بتن و تقویت صندلی تیر را برای افزایش عمق فضای لغزش انجام دهد. مهندسی مجدد رابطهای لغزنده و نصب حسگرهای لرزهای گواهیشده هم از اجزای اجتنابناپذیر این اصلاح است. تمام این عملیات در یک ساختمان در حال بهرهبرداری باید با حداقل اختلال در فعالیت تجاری انجام شود که هزینه را چند برابر میکند.
بر اساس تجربه پروژههای مشابه، هزینه مقاومسازی پس از نصب میتواند تا پنج برابر هزینه اجرای صحیح در مرحله نصب اولیه باشد. این عدد شامل هزینههای مستقیم اصلاح، وقفه بهرهبرداری و دعاوی احتمالی مستاجران نمیشود.
پله برقی لاین در مرحله طراحی اولیه پروژه، بررسی انطباق لرزهای را بهعنوان بخشی از فرآیند استاندارد مستندسازی انجام میدهد. این رویکرد نه فقط یک الزام فنی، بلکه یک سپر مالی و حقوقی برای کارفرماست.

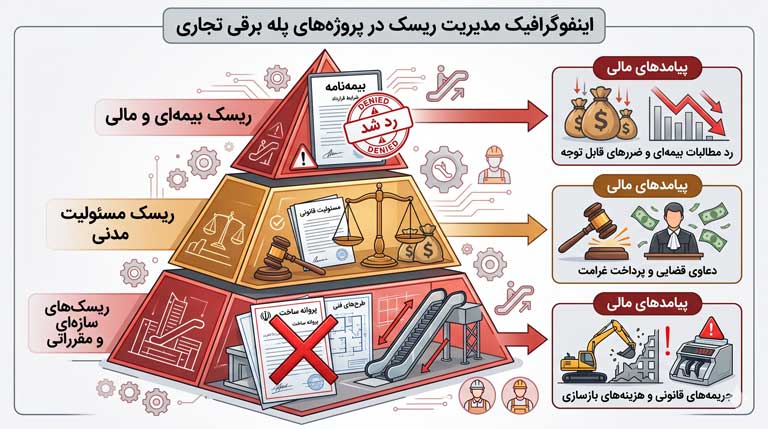

خلاصه این بخش: نصب پله برقی فاقد انطباق لرزهای سه ریسک موازی ایجاد میکند: ابطال نشان CE و توقف بهرهبرداری، مسئولیت مدنی نامحدود در صورت حادثه، و از دست رفتن پوشش بیمهای. هزینه مقاومسازی پس از نصب میتواند تا پنج برابر هزینه اجرای صحیح در مرحله اول باشد.
آیا همه پلههای برقی باید الزامات لرزهای داشته باشند؟
نه. الزام به طراحی لرزهای به سطح لرزهخیزی منطقه پروژه بستگی دارد. اگر شتاب اوج زمین در سایت از آستانه تعریفشده در یورکد ۸ پایینتر باشد، الزامات پیوست M استاندارد EN 115-1:2017 اعمال نمیشود. اما برای مناطقی که از این آستانه فراتر میروند، انطباق با الزامات لرزهای یک الزام قانونی است، نه یک انتخاب. تشخیص این موضوع باید در مرحله طراحی اولیه و توسط مهندس سازه مجاز انجام شود.
پله برقی در زلزله چگونه متوقف میشود و آیا این توقف برای مسافران خطرناک است؟
سیستم حسگر لرزهای با تشخیص موجهای اولیه زلزله، پیش از رسیدن امواج مخرب جانبی، فرمان توقف صادر میکند. توقف بهصورت تدریجی و در دو مرحله انجام میشود: ابتدا ترمز الکتریکی از طریق درایو فرکانس متغیر سرعت را کاهش میدهد، سپس در بازه حداکثر ۴ ثانیهای ترمز مکانیکی دستگاه را کاملاً متوقف میکند. این توالی هماهنگشده طبق EN 115-1:2017 طراحی شده تا از پرتاب شدن یا افتادن مسافران جلوگیری کند. پس از توقف، دستگاه تا بازرسی کامل توسط تکنسین مجاز قابل راهاندازی مجدد نیست.
اگر ساختمان قدیمی باشد و پله برقی قبلاً نصب شده باشد، چه باید کرد؟
این یکی از چالشبرانگیزترین سناریوهاست. اگر پله برقی در ساختمانی در منطقه لرزهخیز نصب شده و فاقد الزامات لرزهای است، کارفرما باید یک ارزیابی انطباق توسط مهندس واجد شرایط انجام دهد. بسته به نتیجه، ممکن است نیاز به اصلاح سیستم تکیهگاهی، نصب حسگر لرزهای یا در موارد شدیدتر، تعویض کامل دستگاه باشد. به تأخیر انداختن این ارزیابی از نظر حقوقی به معنای پذیرش آگاهانه ریسک است که در صورت حادثه، مسئولیت مدنی کارفرما را تشدید میکند.
تفاوت پله برقی با آسانسور در برابر زلزله چیست؟
آسانسور در یک شفت عمودی محصور حرکت میکند و سیستمهای هدایت آن در تمام طول مسیر به دیوارهای شفت متکیاند. این ساختار در زلزله نسبتاً مزیت دارد چون جابجایی طبقات از طریق شفت بهصورت توزیعشده جذب میشود. پله برقی اما مثل یک پل فولادی صلب بین دو طبقه کاملاً مجزا عمل میکند و هیچ پشتیبانی میانی ندارد. همین ماهیت پلگونه است که آن را در برابر جابجایی نسبی طبقات بهمراتب آسیبپذیرتر از آسانسور میکند و طراحی لرزهای تخصصیتری میطلبد.
آیا استاندارد EN 115 از مارس ۲۰۲۶ به بعد هنوز معتبر است؟
استاندارد EN 115-1:2017 از اول مارس ۲۰۲۶ جای خود را به EN ISO 8103-1 میدهد. این یعنی تجهیزاتی که پس از این تاریخ خریداری یا نصب میشوند باید مطابق استاندارد جدید گواهینامه داشته باشند. برای پروژههای در حال اجرا که مستندات آنها بر اساس EN 115-1:2017 تهیه شده، بررسی انطباق با استاندارد جدید در دوره گذار ضروری است. این انتقال الزامات اساسی را تغییر نمیدهد، اما چارچوب مستندسازی و گواهینامه را بهروز میکند.
وقتی زلزلهای رخ میدهد، پله برقی در کسری از ثانیه با واقعیتی روبرو میشود که ماهها پیش در مرحله طراحی تعیین شده است. هیچ مداخلهای در لحظه حادثه ممکن نیست. نتیجه، چه ایمنی مسافران و چه فروپاشی سازهای، از قبل تعیین شده است.
این مقاله سه لایه دفاعی را بررسی کرد که باید بهصورت هماهنگ طراحی و اجرا شوند. لایه اول سازهای است: سیستم تکیهگاه لغزنده با فاصله کافی، براکتهای مهار عرضی با حداکثر ۶.۴ میلیمتر فاصله مجاز، و اتصال نیمهثابت بهعنوان فیوز سازهای. لایه دوم سیستمهای تشخیص است: حسگر لرزهای سهمحوره نصبشده روی ستون باربر، با فیلتر فرکانسی ۱ تا ۱۰ هرتز و توالی ترمز هماهنگشده با گواهینامه SIL 2. لایه سوم انطباق استانداردی است: رعایت الزامات EN 115-1:2017 پیوست M و آمادگی برای انتقال به ISO 8103-1 از مارس ۲۰۲۶.
هر کدام از این لایهها به تنهایی کافی نیست. یک سیستم تکیهگاه ایدهآل بدون حسگر لرزهای، دستگاه را در حین لرزش فعال نگه میدارد. یک حسگر دقیق بدون توالی ترمز صحیح، مسافران را در معرض توقف ناگهانی قرار میدهد. و بهترین طراحی مهندسی بدون مستندات انطباق استانداردی، در اولین بازرسی نظارتی پوشش حقوقی کارفرما را از بین میبرد.
تجربه پله برقی لاین در پروژههای تجاری نشان میدهد که کارفرمایانی که این سه لایه را از ابتدای طراحی یکپارچه میکنند، نه فقط ایمنی مسافران را تضمین میکنند، بلکه ارزش بلندمدت دارایی خود را در برابر ریسکهای حقوقی و بیمهای محافظت میکنند.
