شانه شکسته، اما مشکل شاید از جای دیگری شروع شده باشد. اگر استپ هنگام رسیدن به پاگرد به دندانه‌های شانه برخورد کند، اولین چیزی که دیده می‌شود معمولاً همان شانه آسیب‌دیده است؛ بااین‌حال، محل آسیب همیشه محل شروع خرابی نیست. گاهی جسم خارجی در مسیر گیر کرده، گاهی خود مجموعه شانه ایراد دارد و گاهی استپی که از مسیر هدایت خارج شده، با موقعیت درست وارد شانه نمی‌شود.
در این مقاله، به‌جای معرفی دوباره اجزای پله برقی، سراغ یک سؤال مشخص می‌رویم: از روی شواهد چگونه بفهمیم علت برخورد در شانه است، در استپ است یا در مسیر رسیدن استپ به پاگرد؟ پاسخ را با دو حادثه واقعی، یک جدول تشخیص افتراقی و مرزهای ایمنی بررسی می‌کنیم.
برخورد استپ و شانه دقیقاً در کدام نقطه رخ می‌دهد؟

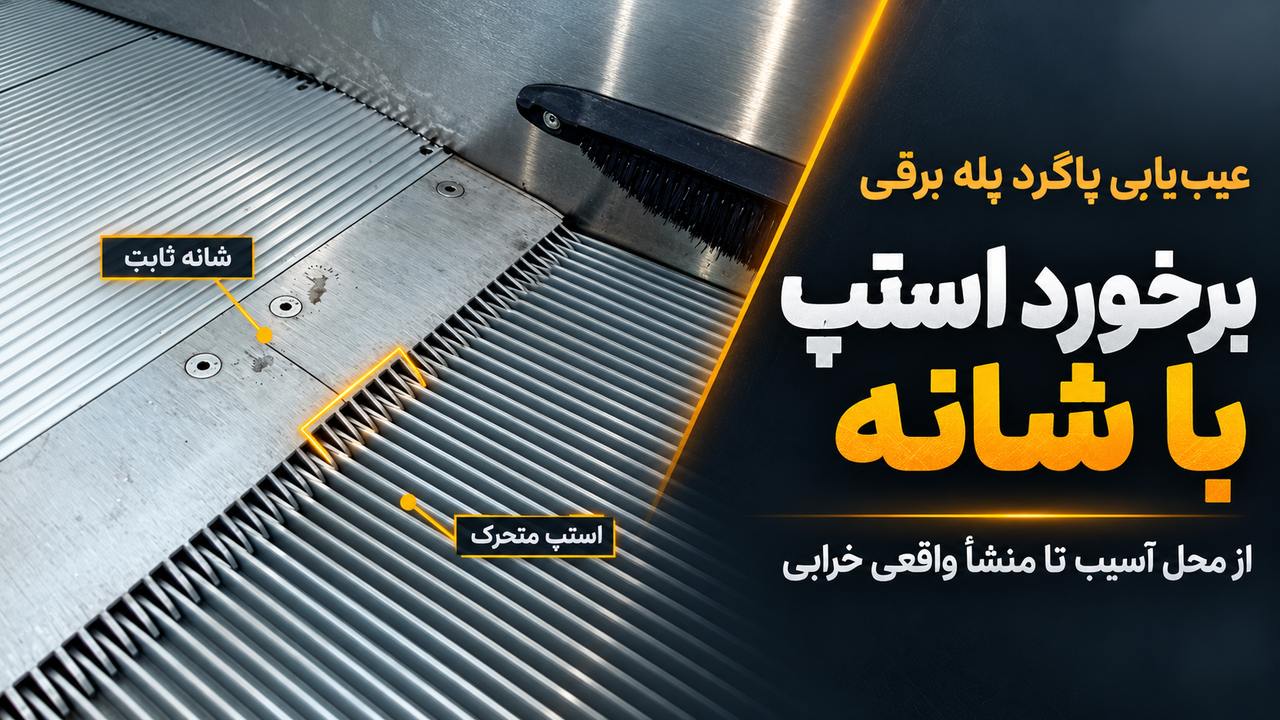

در محل ورود و خروج استپ‌ها از پاگرد، دندانه‌های شانه (Comb) با شیارهای سطح استپ درگیر می‌شوند تا گذار میان سطح متحرک و صفحه ثابت پاگرد شکل بگیرد. این درگیری به معنی «ضربه‌زدن معمول دندانه‌ها به استپ» نیست؛ هندسه مجموعه باید طوری حفظ شود که قطعات در وضعیت مجاز، بدون تماس مخرب با یکدیگر کار کنند.
برای فهم مسئله، باید سه چیز را از هم جدا کرد: موقعیت مجموعه ثابت شانه، هندسه و موقعیت استپ متحرک و مسیری که استپ را تا لحظه ورود به شانه هدایت می‌کند. اختلال در هرکدام ممکن است سرانجام در یک نقطه دیده شود: دندانه‌های شانه و شیارهای استپ.
اگر تازه با ساختار این اجزا آشنا می‌شوید، معرفی کامل اجزای اصلی پله برقی تصویر کلی‌تری از ارتباط استپ، رولر، زنجیر و مسیر هدایت ارائه می‌دهد. برای آشنایی با خود موضوع هم‌راستایی و تنظیم نیز مقاله تنظیم استپ پله برقی مرجع جداگانه‌ای است؛ بحث ما در اینجا فقط به تشخیص علت برخورد در ناحیه پاگرد محدود می‌شود.
شانه شکسته علت خرابی است یا نتیجه آن؟
تصور کنید چند دندانه شانه آسیب دیده‌اند. تعویض آن‌ها ممکن است لازم باشد؛ اما از روی این مشاهده به‌تنهایی نمی‌توان تشخیص داد چه چیزی ضربه را ایجاد کرده است. قطعه آسیب‌دیده، الزاماً قطعه‌ای نیست که عیب از آن آغاز شده باشد.
سه وضعیت متفاوت می‌تواند ظاهری نزدیک به هم داشته باشد: در وضعیت اول، دندانه یا نگهدارنده شانه خودش آسیب دیده و درگیری صحیح مختل شده است؛ در وضعیت دوم، یک جسم خارجی نیروی غیرعادی به ناحیه انتقال وارد کرده؛ و در وضعیت سوم، استپ یا مجموعه هدایت پیش از رسیدن به شانه از وضعیت مورد انتظار خارج شده است.
پس سؤال دقیق‌تر این نیست که «چه چیزی شکسته؟» بلکه این است که «چه مدرکی نشان می‌دهد شکستگی قبل از برخورد وجود داشته یا بر اثر برخورد ایجاد شده است؟» سابقه سرویس، ترتیب رخدادها، محل آثار تماس و وضعیت قطعات اطراف در پاسخ نقش دارند. درباره عملکرد خود صفحه شانه و حفاظت‌های آن، مقاله شانه پله برقی و میکروسوئیچ‌های ایمنی مرجع جداگانه سایت است؛ اینجا آن محتوا را تکرار نمی‌کنیم.
چهار منشأ محتمل برای برخورد استپ با شانه
۱. ایراد در خود مجموعه ثابت شانه
آسیب دندانه‌ها، تغییر شکل، وضعیت نامناسب قطعات نگهدارنده یا ایراد نصب می‌تواند درگیری شانه با شیارهای استپ را مختل کند. اما شکستگی موجود لزوماً ثابت نمی‌کند که علت اولیه هم همین بوده است. در بازرسی باید وضعیت اجزای ثابت با سابقه رخداد و آثار باقی‌مانده روی استپ مقایسه شود؛ نه اینکه فقط قطعه‌ای که شکستگی‌اش بیشتر دیده می‌شود تعویض شود.
۲. ایراد مربوط به خود استپ یا اتصال آن
تغییر شکل شیارهای استپ، آسیب بدنه، جابه‌جایی غیرعادی مجموعه استپ نسبت به محور یا ایراد اتصال آن می‌تواند زاویه و موقعیت ورود به شانه را تغییر دهد. این ارتباط در یک حادثه رسمی هم ثبت شده است که پایین‌تر بررسی می‌کنیم. در برخی دستگاه‌ها، نشست استپ می‌تواند یکی از احتمال‌ها باشد، ولی هر تماس در پاگرد را نمی‌توان به آن نسبت داد.
اگر بحث به افتادگی استپ و تجهیز تشخیص آن برسد، جزئیات در مقاله میکروسوئیچ نشست استپ (Step Sag) بررسی شده است. کار این مقاله، تمایز آن فرضیه از علت‌های دیگر برخورد با شانه است.
۳. ایراد در مسیر هدایتِ قبل از پاگرد
این بخش از نظر تشخیصی بسیار مهم است: ممکن است شانه ظاهراً سالم و در جای خود باشد، اما استپ به‌علت وضعیت ریل‌ها، تجهیزات نگهدارنده یا مجموعه غلتش، با ارتفاع و راستای مناسب به آن نرسد. در چنین حالتی برخورد در شانه دیده می‌شود، ولی باید علت را در مسیر رسیدن استپ به شانه جست‌وجو کرد.
برای مثال، در برخی طرح‌ها مسیرهای مهار و هدایت در انتهای بالایی دستگاه نقش مشخصی در کنترل موقعیت استپ دارند. این موضوع در گزارش رسمی حادثه Otis 506 به‌صورت مستند آمده است؛ اما وجود، نام‌گذاری و تنظیم همین اجزا را نباید به همه سازندگان تعمیم داد.
برای شناخت عیب خود ریل می‌توان به مکانیک سایش و آسیب گاید ریل پله برقی مراجعه کرد. درباره لقی جانبی هم مقاله برخورد استپ با اسکرت و لقی جانبی موضوعی مستقل دارد. در این مقاله فقط وقتی به آن‌ها اشاره می‌کنیم که به وضعیت ورود استپ به شانه مربوط باشند.
۴. جسم خارجی یا مانع در ناحیه درگیری
وجود کفش، بند لباس، قطعه رهاشده یا شیء خارجی می‌تواند به شانه و استپ نیرو وارد کند و حتی با آسیب یا توقف دستگاه همراه شود. در این حالت لازم است بین گیرکردن شیء در محل درگیری و برخورد مکانیکی خود استپ با شانه فرق بگذاریم. یکی‌بودن محل مشاهده به معنی یکی‌بودن علت نیست.
وجود شیء گیرکرده نیز تشخیص کامل نیست؛ باید مشخص شود آیا آسیب دیگری قبل از رخداد وجود داشته و آیا پس از برداشتن مانع، یکپارچگی و وضعیت ایمن اجزا همچنان برقرار است یا نه. این ارزیابی باید با دستگاه ایمن‌شده و توسط فرد صلاحیت‌دار انجام شود.
آثار برخورد چه می‌گویند و چه چیزی را ثابت نمی‌کنند؟
یک صدای ساییدگی یا چند دندانه شکسته معمولاً برای تعیین قطعه معیوب کافی نیست. ارزش شواهد وقتی بیشتر می‌شود که محل تماس، گستره آسیب، زمان مشاهده، قطعات درگیر و سابقه تعمیر کنار هم قرار بگیرند.
| آنچه مشاهده شده | فرضیه‌های قابل بررسی | شواهد لازم برای تفکیک | چیزی که هنوز ثابت نشده |
|---|---|---|---|
| یک یا چند دندانه شانه شکسته است | آسیب اولیه خود شانه، جسم خارجی یا برخورد استپ نامیزان | آثار تماس روی استپ و شانه، وضعیت نگهدارنده‌ها، سابقه رخداد | اینکه خود شانه آغازگر خرابی بوده است |
| تماس ظاهراً همراه یک استپ مشخص تکرار می‌شود | ایراد بدنه، اتصال یا مجموعه غلتش همان استپ | شناسایی مطمئن استپ، وضعیت اجزای وابسته و مقایسه با استپ‌های دیگر در شرایط مجاز بازرسی | خرابی قطعی یک رولر یا یک محور |
| آثار تماس در ناحیه مشخصی از پاگرد دیده می‌شود | ایراد مجموعه ثابت شانه یا مسیر ورود استپ به همان ناحیه | وضعیت مجموعه شانه و مسیر هدایت نزدیک پاگرد | اینکه مشکل حتماً از شانه است |
| پس از تعویض شانه، آسیب دوباره رخ داده | رفع‌نشدن علت اولیه، ناسازگاری قطعه یا اشکال در عملیات تعمیر | مدارک قطعه تعویضی، گزارش قبل و بعد از تعمیر، مدارک تنظیم و تأیید ایمنی | اینکه تعویض قبلی حتماً اشتباه بوده است |
| صدای سایش یا خراشیدگی نزدیک پاگرد شنیده شده | تماس غیرعادی، جسم خارجی یا انتقال صدا از جزء مجاور | موقعیت واقعی آثار تماس و بررسی مستند اجزای نزدیک | اینکه منشأ صدا بدون بازرسی مشخص است |
| پس از برخورد، سیستم حفاظتی خطا ثبت کرده یا توقف کرده | فعال‌شدن یکی از حفاظت‌های مرتبط، بسته به طراحی دستگاه | گزارش خطا، نقشه مدار، نوع حفاظت و شواهد مکانیکی | اینکه کدام قطعه برخورد را ایجاد کرده است |
منطق «علامت همراه یک استپ» در برابر «علامت در یک نقطه ثابت» را در مقاله ضربه دوره‌ای استپ پله برقی مفصل‌تر توضیح داده‌ایم. این جدول همان روش را فقط برای تصمیم‌گیری در ناحیه شانه به‌کار می‌گیرد؛ هیچ سطر آن حکم تشخیص قطعی نیست.
حادثه واقعی: وقتی ایراد مسیر هدایت، شانه پاگرد را تخریب کرد
در ۱۲ مارس ۲۰۱۸، نهاد نظارت فنی Technical Safety BC رخدادی را در برنابی کانادا روی یک پله برقی Otis 506 مستند کرد. استپ‌ها پیش از رسیدن به پاگرد بالا از هم‌راستایی خارج شدند و با صفحه شانه تماس پیدا کردند. پیامد، تجمع و آسیب‌دیدگی استپ‌ها در بخش بالایی دستگاه بود؛ طبق گزارش، چهار استپ و چند جزء دیگر، از جمله صفحه شانه و اجزای مسیر هدایت، آسیب دیدند. گزارشی از مصدومیت ثبت نشد.
نکته تعیین‌کننده، نتیجه بررسی پس از حادثه بود: مشخص شد دو بخش از مجموعه هدایت و محدودکردن حرکت استپ در انتهای دستگاه، مطابق مشخصات همان مدل تنظیم نشده بودند. گزارش همچنین می‌گوید مشخصات و تلرانس‌های مربوط به این مجموعه در اختیار نیروهای میدانی قرار نگرفته و کنترل آن‌ها به‌درستی انجام نمی‌شده است.
شانه در محل برخورد آسیب دید، اما علت محتمل اصلی در تنظیم مجموعه هدایتِ پیش از ورود استپ به شانه بود. این نتیجه مربوط به همین حادثه و همین طراحی است؛ نه حکمی که بتوان برای همه موارد شکستگی شانه صادر کرد.
در گزارش، اندازه‌های مشخصی برای همین دستگاه ذکر شده است؛ از درج آن‌ها به‌عنوان «تلرانس عمومی شانه پله برقی» خودداری می‌کنیم. اگر قرار باشد دستگاه واقعی بررسی شود، معیار، سند سازنده و وضعیت نصب همان مدل است.
یک حادثه دیگر: وقتی اتصال استپ به محور مسئله‌ساز شد
در ۱ دسامبر ۲۰۱۷، یک رخداد دیگر در برنابی کانادا ثبت شد. در آن حادثه، اتصال Cشکل یک استپ به بوش محور به‌درستی درگیر و قفل نشده بود. طبق گزارش رسمی، این وضعیت اجازه جابه‌جایی و خارج‌شدن مجموعه استپ از هم‌راستایی را داد؛ سپس استپ با اجزای ثابت تماس پیدا کرد و تجمع استپ‌ها رخ داد.
گزارش، سایش رولرهای استپ و زنجیر را نیز به‌عنوان عوامل احتمالی مشارکت‌کننده مطرح می‌کند؛ نه به‌عنوان علت اثبات‌شده مستقل. در فهرست آسیب‌ها، صفحه‌های شانه، استپ‌ها و قسمت‌هایی از زنجیر استپ آمده‌اند. در این رخداد هم مصدومیتی ثبت نشد. گزارش رسمی حادثه و شواهد آن را بخوانید.
این دو پرونده یک نتیجه مشترک دارند: برخورد در پاگرد می‌تواند آخرین حلقه یک زنجیره خرابی باشد. گاهی منشأ در تنظیم مسیر هدایت است و گاهی در نحوه اتصال یک استپ به محور. اما این مثال‌ها اجازه نمی‌دهند بدون بازرسی، هر شکستگی شانه را به ریل، رولر یا محور نسبت بدهیم.
حتی در پرونده رسمی دیگری در آوریل ۲۰۱۸، رسیدگی نامناسب به صدای ساییدگی پیش از حادثه جزو سناریوی بررسی بوده است؛ اهمیت این شاهد آن است که صدای غیرعادی را نباید با حدس و تعویض یک قطعه پایان‌یافته تلقی کرد. منبع حادثه آوریل ۲۰۱۸.
چرا شانه تازه‌تعویض‌شده ممکن است دوباره بشکند؟
اگر دندانه‌های شانه بعد از تعویض دوباره آسیب ببینند، پرسش اصلی باید به چرایی تکرار خرابی برگردد. آیا مشکل فقط در خود قطعه بوده و دوباره عامل خارجی پیش آمده؟ آیا قطعه جایگزین و مجموعه نصب با مشخصات دستگاه سازگار بوده‌اند؟ یا عاملی که موقعیت استپ را هنگام ورود به پاگرد تغییر می‌دهد همچنان وجود دارد؟
هیچ‌کدام از این پاسخ‌ها را نباید صرفاً از روی تکرار شکستگی قطعی فرض کرد. بررسی درست، گزارش قبلی و جدید را کنار هم می‌گذارد: محل آسیب قبلی، نوع و مشخصات قطعه جایگزین، وضعیت استپ‌های نزدیک، نتیجه کنترل مسیر هدایت و شواهد تأیید پس از تعمیر.
در این مرحله، نگاه تحلیل علت ریشه‌ای خرابی پله برقی مفید است؛ اما این مقاله قرار نیست روش کلی RCA را دوباره توضیح دهد. تفاوت عملی آن در یک جمله است: تعویض قطعه‌ای که شکسته، تنها وقتی پایان کار است که علت آسیب و وضعیت ایمن مجموعه نیز بررسی و تأیید شده باشند.
آیا برخورد استپ و شانه همیشه باعث توقف دستگاه می‌شود؟
خیر؛ از نظر فنی نمی‌توان فرض کرد که هر تماس یا صدای سایش حتماً توسط یک میکروسوئیچ مشخص تشخیص داده می‌شود. برخورد مکانیکی، جابه‌جایی مجموعه شانه و عملکرد تجهیزات حفاظتی، رخدادهای مرتبط اما یکسان نیستند.
در بسیاری از طرح‌ها حفاظت‌های مربوط به صفحه شانه وجود دارند، اما نوع تجهیز، نحوه تحریک، مسیر ثبت خطا و منطق توقف به طراحی سازنده و الزامات قابل اعمال وابسته است. از طرف دیگر، ثبت یک خطای مربوط به شانه، به‌تنهایی علت اولیه برخورد را تعیین نمی‌کند؛ ممکن است حفاظت به پیامد یک خرابی دیگر واکنش داده باشد.
راهنمای رسمی EMSD هنگ‌کنگ در چک‌لیست نگهداری، وضعیت و درگیری شانه با استپ و وضعیت دستگاه‌های ایمنی را جداگانه فهرست می‌کند. این تفکیک یادآور می‌شود که سالم‌بودن مدار ایمنی جای بازرسی مکانیکی را نمی‌گیرد.
بعد از رفع عیب، چه چیزی برای بازگشت به سرویس لازم است؟
دیدن یک شانه نو یا حذف صدای قبلی، به‌تنهایی مجوز راه‌اندازی دوباره نیست. دامنه بازرسی و آزمون‌های پس از تعمیر باید با نوع خرابی، اجزای آسیب‌دیده و کارهایی که روی دستگاه انجام شده متناسب باشد.
راهنمای نگهداری NEII-1، بخش ۱۳.۶ بر سالم‌بودن دندانه‌های شانه، درگیری صحیح شانه و شیارهای استپ و وضعیت سالم رولرها و سطوح استپ تأکید دارد. این راهنما برای ارزیابی کلی مفید است، اما جایگزین رویه‌های اختصاصی سازنده و مقررات قابل اعمال در محل نصب نیست. متن راهنمای NEII-1
از نظر تصمیم‌گیری، پرونده تعمیر تا زمانی کامل نیست که ماهیت آسیب مشخص، اجزای مرتبط بررسی، روش اصلاح با مستندات معتبر تطبیق و نتایج کنترل‌های لازم ثبت شده باشد. برای اینکه چه آزمون‌هایی باید بعد از یک مداخله تکرار شوند، به مقاله تست‌های لازم بعد از تعمیر پله برقی ارجاع می‌دهیم؛ اینجا دستورالعمل اجرایی تنظیم یا تست عملیاتی ناایمن ارائه نمی‌کنیم.
سؤالات متداول درباره برخورد استپ و شانه
آیا شکستن دندانه شانه یعنی حتماً شانه بی‌کیفیت بوده است؟
خیر. کیفیت یا آسیب خود شانه یکی از احتمال‌هاست، اما جسم خارجی و مشکل در وضعیت ورود استپ به پاگرد نیز می‌توانند مطرح باشند. تعیین علت به آثار تماس، وضعیت قطعات مرتبط و شواهد حادثه نیاز دارد.
اگر شانه تعویض شود، مشکل برخورد برای همیشه برطرف می‌شود؟
نه لزوماً. اگر منشأ برخورد در مسیر هدایت، خود استپ، نحوه اتصال یا عامل خارجی تکرارشونده باشد، تعویض شانه به‌تنهایی ممکن است علت را رفع نکند. بازگشت به سرویس نیازمند بررسی و تأیید متناسب با خرابی است.
آیا صدای ساییدگی کنار شانه همیشه نشانه برخورد استپ با دندانه‌هاست؟
خیر. صدا به‌تنهایی منشأ را مشخص نمی‌کند و ممکن است از جسم خارجی، قطعه مجاور یا انتقال ارتعاش از بخش دیگر باشد. نشانه‌های مکانیکی و سابقه دستگاه باید بررسی شوند.
اگر دستگاه خطای میکروسوئیچ شانه ندهد، برخورد مکانیکی منتفی است؟
خیر. پوشش حسگرها، شرایط تحریک و منطق ثبت خطا بین طراحی‌ها متفاوت است. نبود یک پیام مشخص نمی‌تواند به‌تنهایی سلامت درگیری شانه و استپ را ثابت کند.
جمع‌بندی: از محل شکستگی تا منشأ واقعی خرابی
برای تشخیص برخورد استپ با شانه، باید نگاه را از خود دندانه شکسته فراتر برد. گاهی مسئله در مجموعه ثابت شانه است، گاهی یک مانع وارد مسیر شده و گاهی استپ، به‌علت ایرادی در اتصال یا هدایت، با موقعیت مورد انتظار به پاگرد نرسیده است.
دو گزارش مستند کانادا نشان دادند که آسیب‌دیدن شانه می‌تواند پیامد خرابی بالادستی باشد؛ اما هیچ حادثه‌ای به‌تنهایی جای بررسی دستگاه فعلی را نمی‌گیرد. بهترین نتیجه زمانی حاصل می‌شود که شواهد تماس، سابقه تعمیر، اجزای درگیر و مدارک OEM کنار هم قرار بگیرند. هدف، پیدا کردن علت قابل تأیید است؛ نه حدس‌زدن نام یک قطعه از روی یک علامت.
منابع فنی و مستندات استفاده‌شده
- Technical Safety BC — Escalator pile up caused by misaligned steps، پرونده II-663369-2018؛ رخداد ۱۲ مارس ۲۰۱۸ و نتایج بررسی مسیر هدایت در Otis 506.
- Technical Safety BC — Misaligned Axle Triggers Escalator Pile Up، پرونده II-624127-2017؛ رخداد ۱ دسامبر ۲۰۱۷ درباره اتصال استپ به محور و عوامل احتمالی همراه.
- Technical Safety BC — Incorrect Upthrust Track Specification Setting، پرونده II-674065-2018؛ رخداد اول آوریل ۲۰۱۸ و اهمیت بررسی صدای ساییدگی و مشخصات هدایت.
- National Elevator Industry, NEII-1 — Maintenance Guidelines، بخش 13.6؛ وضعیت رولر، استپ و درگیری صحیح دندانه‌های شانه.
- EMSD Hong Kong — Best Practices, Section 5.3: Check List for Periodic Maintenance of an Escalator؛ تمایز بررسی شانه، رولرها، زنجیر و تجهیزات حفاظتی.
این منابع به‌منظور تحلیل فنی و مستندسازی نوشته شده‌اند. روش تعمیر و مقادیر تنظیم هر دستگاه باید بر اساس نقشه، دفترچه OEM و مقررات محل نصب تعیین شوند.
