فرض کنید پله‌برقی یک مرکز تجاری، با تعداد زیادی مسافر رو به پایین حرکت می‌کند. در این وضعیت ممکن است نیروی وزن مسافران به حرکت پله‌برقی کمک کند؛ آن‌قدر که موتور به‌جای مصرف برق، بخشی از انرژی مکانیکی را به برق برگرداند. سؤال اینجاست: این انرژی برگشتی کجا می‌رود؟ در بسیاری از سیستم‌های مجهز به اینورتر، پاسخ قطعه‌ای است به نام مقاومت ترمز پله برقی.
این قطعه ظاهر پیچیده‌ای ندارد، اما در حفاظت از مدار قدرت اینورتر نقش مهمی بازی می‌کند. اینجا سراغ خودِ مقاومت می‌رویم: چه زمانی کار می‌کند، چرا گرم می‌شود، کجا نصب می‌شود، مقدار اهم و توان آن چه اهمیتی دارد و سرویسکار هنگام بروز ایراد چه نشانه‌هایی را باید دنبال کند. بحث ترمز مکانیکی، عیب‌یابی عمومی اینورتر و بازیابی برق را فقط به‌اندازه‌ای باز می‌کنیم که نقش مقاومت روشن شود؛ برای جزئیاتشان مقالات تخصصی جداگانه داریم.

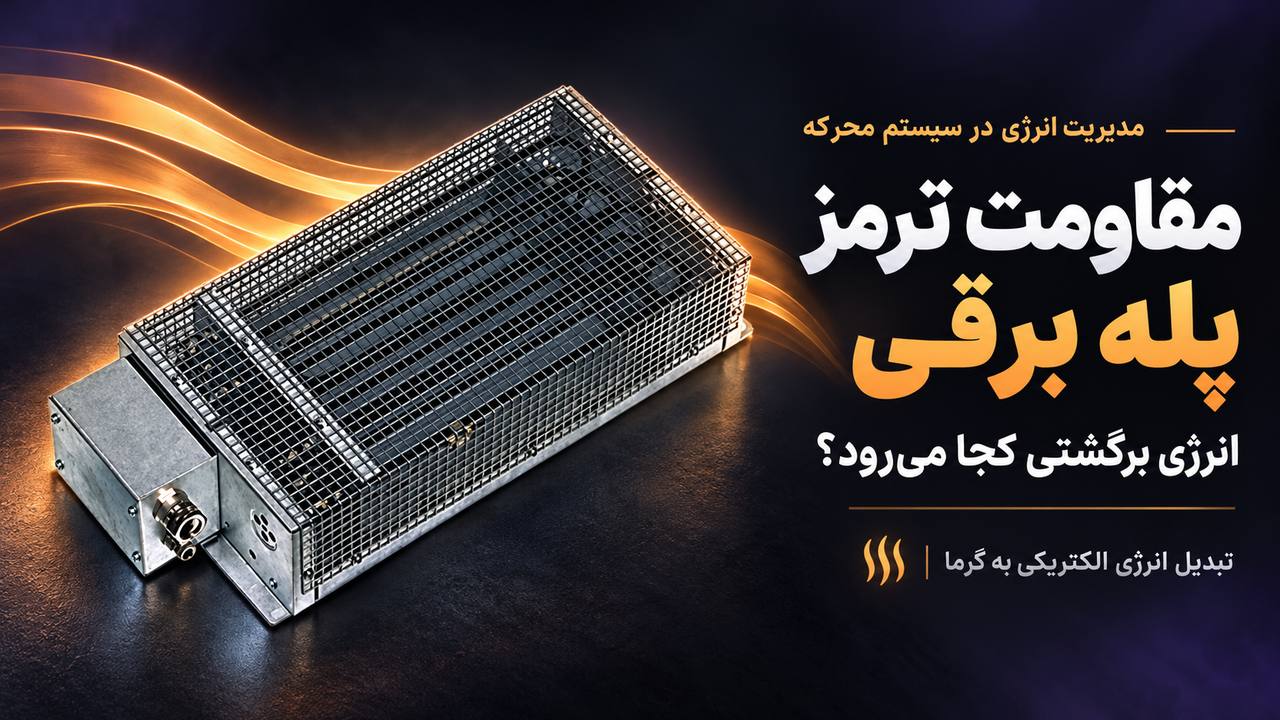

مقاومت ترمز پله برقی چیست و چه وظیفه‌ای دارد؟
مقاومت ترمز یک مقاومت الکتریکیِ قدرت است که انرژی اضافیِ برگشتی به مدار میانی اینورتر را، در زمان‌های لازم، به گرما تبدیل می‌کند. نام فنی این قطعه در کاتالوگ‌ها معمولاً Braking Resistor یا Dynamic Braking Resistor است؛ سرویسکارها هم ممکن است به آن «مقاومت اینورتر» یا ساده‌تر «مقاومت پله‌برقی» بگویند.
برای درک جایگاه آن کافی است بدانیم پله برقی یک مجموعه مکانیکی و الکتریکی است. وقتی اینورتر سرعت موتور را کنترل می‌کند، گاهی موتور توان الکتریکی می‌گیرد و گاهی در شرایط مشخص، انرژی به سمت اینورتر برمی‌گردد. مقاومت ترمز کمک می‌کند این انرژی در مدار قدرت انباشته نشود و ولتاژ بخش میانی اینورتر بیش‌ازحد بالا نرود.
آیا همه پله‌برقی‌ها مقاومت ترمز دارند؟
خیر. وجود این قطعه به نوع سیستم محرکه و معماری درایو بستگی دارد. در برخی دستگاه‌ها انرژی برگشتی در مقاومت تلف می‌شود، در برخی از تجهیزات بازیابی انرژی استفاده می‌شود و در بعضی سامانه‌ها نیز آرایش کنترل موتور متفاوت است. بنابراین «داشتن موتور» یا «داشتن اینورتر» به‌تنهایی به معنی وجود مقاومت ترمز مستقل نیست.
مقاومت ترمز چه زمانی در پله برقی فعال می‌شود؟
در حرکت پایین‌رونده، وزن مسافران ممکن است به موتور نیرو وارد کند. اگر بار و شرایط حرکت طوری باشند که موتور به حالت ژنراتوری برسد، انرژی به سمت اینورتر برمی‌گردد. اینجا مقاومت ترمز ممکن است وارد عمل شود. اما جمله «هر بار پله‌برقی پایین می‌رود، مقاومت روشن است» درست نیست: بار مسافران، اصطکاک مسیر، بازده گیربکس و نحوه کنترل درایو تعیین می‌کنند که موتور در هر لحظه مصرف‌کننده توان باشد یا تولیدکننده آن.
همین پدیده ممکن است هنگام کاهش سرعت کنترل‌شده هم رخ بدهد؛ حتی اگر دستگاه در حال حرکت رو به بالا بوده باشد. وقتی موتور و اجزای دوار باید انرژی جنبشی خود را کم کنند، بخشی از این انرژی می‌تواند به مدار اینورتر برگردد.
ممکن است موتور هنوز برای غلبه بر اصطکاک و حفظ سرعت برق مصرف کند؛ در نتیجه دفع انرژی در مقاومت کم یا صفر باشد.
در صورت غالب‌شدن نیروی گرانش، موتور می‌تواند انرژی برگرداند و واحد ترمز انرژی اضافی را به مقاومت بفرستد.
بسته به روش کنترل و بار، بخشی از انرژی جنبشی می‌تواند برگشت کند و مقاومت برای مدتی فعال شود.
این تفاوت برای سرویس مهم است: اگر مقاومت یک دستگاه در شرایط بارگذاری مشخص گرم می‌شود، ابتدا باید دید آیا همان شرایط واقعاً انرژی برگشتی ایجاد کرده‌اند یا خیر. گرم‌بودن به‌تنهایی نشانه خرابی نیست.
انرژی برگشتی چگونه به مقاومت ترمز می‌رسد؟
در سیستم‌های متداول دارای اینورتر و مقاومت ترمز، مسیر کلی چنین است:
در بعضی اینورترها واحد ترمز داخل خودِ درایو است و فقط مقاومت به‌صورت جداگانه نصب می‌شود. در مدل‌های دیگر، واحد ترمز هم مستقل است. این تقسیم‌بندی را می‌توان در دفترچه‌های سازندگان اینورتر دید؛ برای شناخت سایر بخش‌های مجموعه، مقاله تحلیل سیستم محرکه پله برقی را ببینید.
چرا اصلاً باید این انرژی را دفع کرد؟
اینورتر نمی‌تواند هر مقدار انرژی برگشتی را بدون محدودیت در مدار میانی نگه دارد. اگر ولتاژ لینک DC بیش از محدوده مجاز بالا برود، سامانه کنترلی یا حفاظتی درایو واکنش نشان می‌دهد؛ مثلاً ممکن است فرمان را محدود کند یا خطای اضافه‌ولتاژ ثبت کند. واحد ترمز با واردکردن مقاومت در زمان لازم، بخشی از انرژی را به گرما تبدیل می‌کند و به مدیریت ولتاژ کمک می‌رساند.
مقاومت ترمز در کجای پله برقی نصب می‌شود؟
برای این سؤال یک جواب ثابت نداریم. مقاومت به مدار اینورتر مرتبط است، اما از نظر فیزیکی می‌تواند در محل‌های متفاوتی نصب شود. تصمیم سازنده به فضای موجود، طول و مسیر کابل، حرارت تولیدی، تهویه، دسترسی تعمیراتی و شرایط محیطی دستگاه بستگی دارد.
| محل نصب | شاهد فنی | چیزی که واقعاً می‌توان نتیجه گرفت |
|---|---|---|
| محفظه بالای پله‌برقی | راهنمای برق مدل FT-MP از Ningbo HongDa، همراه با تابلو و جعبه قدرت در اتاق ماشین بالایی | در یک طراحی مشخص، مقاومت داخل محفظه بالاست؛ نه در همه دستگاه‌ها. |
| محفظه پایین پله‌برقی | طرح ثبت‌شده Fujitec، شامل جعبه مقاومت روی سازه خرپا با پیش‌بینی دفع حرارت و پایش آب‌گرفتگی | محفظه پایین هم یک آرایش مهندسی مستند است؛ این سند، شرح یک طراحی ثبت‌شده است و اثبات تولید انبوه همه مدل‌ها نیست. |
| نزدیک تابلو یا در محفظه تهویه‌دار مجزا | دستورالعمل نصب مقاومت درایوهای صنعتی و الزامات سازنده برای جریان هوا و حرارت | جانمایی وابسته به نقشه همان دستگاه و دستورالعمل اینورتر است؛ الزام جهانی «داخل تابلو» یا «بیرون تابلو» وجود ندارد. |
نکته اصلیِ نصب، فقط پیدا کردن فضای خالی نیست. مقاومت هنگام کار گرم می‌شود؛ برای همین سازنده ممکن است جعبه فلزی تهویه‌دار، فاصله از کابل‌ها و تجهیزات حساس به حرارت و حفاظت حرارتی را در نظر بگیرد. در مستند HPMONT HD30-ES/ES1 نیز نصب مقاومت در یک محفظه فلزی دارای تهویه توصیه شده است.
انواع مقاومت ترمز و مشخصات مهم هنگام انتخاب
مقاومت‌های ترمز صنعتی را ممکن است با بدنه آلومینیومی پره‌دار، المان سیمی یا سرامیکی و حتی به‌صورت یک بانک مقاومتی در جعبه فلزی ببینید. شکل ظاهری به ظرفیت دفع حرارت، محیط نصب و سازنده بستگی دارد. برای انتخاب، ظاهر آخرین معیار است؛ اعداد روی پلاک و جدول انتخاب درایو اهمیت بیشتری دارند.
مقاومت الکتریکی؛ مستقیماً بر جریان عبوری از واحد ترمز اثر می‌گذارد.
ظرفیت تحمل و دفع حرارت؛ باید با مدت و شدت انرژی برگشتی متناسب باشد.
نشان می‌دهد مقاومت چه مدت و با چه تکراری زیر بار قرار می‌گیرد.
اهم کمتر همیشه بهتر نیست. اگر مقدار مقاومت از حداقل مجاز اینورتر پایین‌تر باشد، ممکن است جریان واحد ترمز از ظرفیت آن عبور کند. از سوی دیگر، مقاومت با اهمِ بیش‌ازحد هم ممکن است توان دفع انرژی لازم را فراهم نکند و زمینه خطای اضافه‌ولتاژ را بیشتر کند. توان نامی مقاومت نیز باید بر اساس بار واقعی و مدت کار انتخاب شود، نه فقط توان نامی موتور.
نمونه واقعی از جدول سازنده؛ HPMONT HD30-ES
برای اینکه بحث از حالت کلی خارج شود، سه ردیف از جدول رسمی کنترلر تخصصی پله‌برقی HPMONT را می‌بینیم. این مقادیر به مدل‌های خانواده HD30-4T…-ES مربوط‌اند و نباید برای برند یا سری دیگری نسخه عمومی در نظر گرفته شوند.
| مدل درایو HPMONT | توان موتور | حداقل مقاومت | حداقل توان مقاومت در جدول |
|---|---|---|---|
| HD30-4T2P2-ES | ۲٫۲ کیلووات | ۱۰۰ اهم | ۷۵۰ وات |
| HD30-4T7P5-ES | ۷٫۵ کیلووات | ۴۵ اهم | ۲٫۴ کیلووات |
| HD30-4T015-ES | ۱۵ کیلووات | ۲۵ اهم | ۴٫۵ کیلووات |
منبع: راهنمای رسمی HPMONT HD30-ES/ES1، ویرایش V1.2، بخش 1.5 و جدول انتخاب مقاومت؛ مشخصات برای سری و کلاس ولتاژ درج‌شده در مدل‌های بالا هستند.
چرا «توان لحظه‌ای» با «توان پیوسته» فرق دارد؟
یک نمونه روشن، مقاومت Siemens با شماره قطعه 6SL3201-0BE21-8AA0 است: سازنده برای آن مقدار ۷۵ اهم، توان پیوسته ۳۷۵ وات و توان لحظه‌ای ۷٫۵ کیلووات به‌مدت ۱۲ ثانیه با چرخه کاری ۵ درصد اعلام کرده است. معنی این اعداد آن نیست که مقاومت می‌تواند ساعت‌ها ۷٫۵ کیلووات حرارت تولید کند. برای پله‌برقی پرتردد که ممکن است مدت زیادی در حالت ژنراتوری باشد، توان پیوسته و شرایط حرارتی اهمیت ویژه‌ای دارند.
چرا مقاومت ترمز داغ می‌شود؟ چه زمانی داغی غیرعادی است؟
گرم‌شدن مقاومت ترمز بخشی از کار عادی آن است. اساساً این قطعه برای تبدیل انرژی الکتریکی به گرما ساخته شده. بنابراین هر مقاومتی که در دوره‌ای از کار انرژی دریافت می‌کند، حرارت تولید خواهد کرد. تفاوت مهم بین «گرمای ناشی از انجام وظیفه» و «گرمای ناشی از مشکل در انتخاب یا نصب» است.
اگر مقاومت بیش از ظرفیت حرارتی‌اش بار بگیرد، مسیر گردش هوا مسدود باشد، قطعه در نزدیکی مواد حساس به گرما نصب شده باشد یا فن و تهویه پیش‌بینی‌شده درست کار نکند، احتمال بروز مشکل بیشتر می‌شود. در پله‌برقی‌های پررفت‌وآمد، مدت قرارگرفتن موتور در حالت ژنراتوری هم اهمیت دارد.
| آنچه مشاهده می‌شود | برداشت کاربردی | اقدام بررسی |
|---|---|---|
| گرم‌شدن در زمان بار پایین‌رونده | ممکن است کاملاً با وظیفه مقاومت مرتبط باشد | تطبیق با بار، زمان کار و محدوده حرارتی اعلام‌شده سازنده |
| بوی سوختگی، تغییر شکل یا آسیب پوشش | نشانه احتمالی تنش حرارتی یا آسیب قطعه | خارج‌کردن دستگاه از سرویس و بررسی مجموعه مقاومت و تهویه |
| گرمای شدید همراه خطای مکرر درایو | احتمال مشکل در دفع حرارت، تنظیمات یا مدار ترمز | بررسی سابقه خطا، مشخصات مقاومت و واحد ترمز |
| قطع عملکرد در بارهای سنگین پایین‌رونده | ممکن است ظرفیت ترمز مقاومتی یا مدار مرتبط کافی نباشد | بررسی شرایط کارکرد و جدول انتخاب سازنده |
برای «دمای طبیعی» این قطعه یک عدد واحد وجود ندارد. دمای مجاز به ساختمان مقاومت، جنس و ابعاد آن، چرخه کاری و محل نصب وابسته است. به‌جای استفاده از عددهای کلی مثل «بالای فلان درجه حتماً خراب است»، باید محدوده اعلام‌شده برای همان قطعه و شرایط بهره‌برداری مبنا قرار بگیرد.
نشانه‌های خرابی مقاومت ترمز پله برقی و ارتباط آن با خطای اینورتر
مقاومت ترمز ممکن است دچار قطع‌شدن مسیر مقاومتی، آسیب حرارتی، ایراد اتصالات یا مشکل در حفاظت حرارتی شود. از آن طرف، گاهی خود مقاومت سالم است و ایراد از واحد ترمز، مدار فرمان آن، تنظیمات درایو یا شرایط تغذیه می‌آید. بنابراین هر بار که اینورتر اضافه‌ولتاژ گزارش کرد، نباید مستقیم سراغ تعویض مقاومت رفت.
| نشانه یا خطا | احتمال‌های قابل بررسی | مدرک تشخیصی مهم |
|---|---|---|
| خطای اضافه‌ولتاژ لینک DC هنگام کاهش سرعت یا بار پایین‌رونده | ظرفیت دفع انرژی ناکافی، قطع مسیر مقاومت، مشکل واحد ترمز، ولتاژ ورودی یا تنظیمات کاهش سرعت | کد دقیق و زمان خطا، وضعیت ولتاژ و مشخصات درایو |
| بوی غیرعادی و آثار حرارت روی مقاومت یا اتصالات | بار حرارتی بالا، تهویه ضعیف، اتصالات نامناسب یا آسیب داخلی قطعه | وضعیت ظاهری، سابقه بار و دستورالعمل نصب |
| خرابی مکرر مقاومت پس از تعویض | ناهماهنگی اهم یا توان، شرایط کار سنگین‌تر از طراحی، نقص واحد ترمز یا تهویه | مقایسه پلاک قطعه، مدل اینورتر، چرخه کاری و گزارش خطا |
| عمل‌نکردن مقاومت در شرایطی که انرژی برگشتی انتظار می‌رود | ممکن است انرژی کافی برگشت نکرده باشد، واحد ترمز وارد مدار نشده یا مسیر آن مشکل داشته باشد | داده‌های واقعی کارکرد و مستندات همان مدل |
مثال مستند: خطای 3210 در ABB ACS580
در راهنمای کنترلر ABB ACS580، کد 3210 — DC link overvoltage به اضافه‌ولتاژ مدار میانی اشاره دارد. خود ABB بررسی مواردی مثل ولتاژ تغذیه، تنظیمات کاهش سرعت و واحد ترمز و مقاومت را در صورت وجود، در مسیر تشخیص قرار می‌دهد. پس 3210 یعنی مشکل اضافه‌ولتاژ رخ داده، نه اینکه خودِ مقاومت حتماً سوخته باشد. در مدل‌های دیگر، نام و کد خطا می‌تواند متفاوت باشد.
اگر می‌خواهید علت‌های دیگر خطاهای درایو را بشناسید، مطلب عیب‌یابی خطاهای Overcurrent و Overvoltage اینورتر هنگام استارت زیر بار را بخوانید؛ مقاله حاضر روی خرابی‌های مربوط به مقاومت ترمز و انرژی برگشتی متمرکز است.
برای گزارش ایراد به واحد فنی چه اطلاعاتی مهم است؟
به‌جای نوشتن «مقاومت سوخته»، بهتر است مدل اینورتر، شماره قطعه و مقدار اهم مقاومت، شرایط وقوع خطا (پایین‌رونده یا زمان کاهش سرعت)، میزان بار، کد خطا و نشانه‌های ظاهری ثبت شوند. این اطلاعات کمک می‌کنند بین مشکل مقاومت، واحد ترمز و سایر عوامل تصمیم درست‌تری گرفته شود.
تفاوت مقاومت ترمز اینورتر با ترمز مکانیکی پله برقی
شباهت اسمی ممکن است باعث شود مقاومت ترمز را با ترمز اصلی یا کمکی پله‌برقی یکی بدانیم؛ درحالی‌که وظیفه آن‌ها فرق دارد.
| قطعه یا سامانه | وظیفه اصلی | جایگاه در دستگاه |
|---|---|---|
| مقاومت ترمز اینورتر | تبدیل انرژی برگشتی به گرما و کمک به کنترل ولتاژ لینک DC | مدار قدرت درایو و واحد ترمز |
| ترمز مکانیکی اصلی | ایجاد گشتاور ترمزی مکانیکی طبق طراحی دستگاه | مجموعه محرکه و ترمز |
| ترمز کمکی | حفاظت مکانیکی تکمیلی در شرایط و طراحی‌های مشخص | سامانه ایمنی و بخش مکانیکی محرکه |
مقاومت ترمز جای ترمز مکانیکی را نمی‌گیرد. از کار افتادن مدار مقاومت می‌تواند روی کنترل انرژی برگشتی، رفتار اینورتر و توقف‌های مرتبط با خطای درایو اثر بگذارد؛ اما به این معنی نیست که تمام ترمزهای مکانیکی دستگاه از بین رفته‌اند. برای شناخت سازوکار ترمز، به مقاله‌های سایش لنت و دیسک ترمز پله برقی و ترمز کمکی پله برقی مراجعه کنید. بحث فاصله توقف پله برقی نیز موضوع فنی مستقلی است.
مقاومت ترمز بهتر است یا سیستم بازیابی انرژی؟
هر دو راهکار برای مدیریت انرژی برگشتی به کار می‌روند، اما نتیجه آن‌ها متفاوت است. در سیستم مقاومت ترمز، انرژی به گرما تبدیل می‌شود. در سیستم دارای درایو بازتولیدکننده، تجهیزات مناسب می‌توانند این انرژی را به شبکه ساختمان برگردانند. انتخاب بین این دو به شرایط کار دستگاه، هزینه تجهیزات، بار مسافران و طراحی کل سیستم بستگی دارد.
برای مثال، KEB در توضیح کاربرد پله‌برقی به این تفاوت اشاره می‌کند که سیستم بازیابی انرژی می‌تواند گرمای اضافی مربوط به مقاومت و نیاز سرمایشی تابلو را کاهش دهد. اگر موضوع هزینه برق، بازده و صرفه‌جویی برایتان مهم‌تر است، مقاله تولید برق و بازیابی انرژی از پله برقی آن بحث را با جزئیات پوشش می‌دهد؛ اینجا هدف شناخت خودِ مقاومت ترمز است.
سؤالات متداول درباره مقاومت ترمز پله برقی
آیا مقاومت ترمز فقط در پله‌برقی پایین‌رونده کار می‌کند؟
خیر. پایین‌رفتن با بار کافی می‌تواند موتور را وارد حالت ژنراتوری کند، اما کاهش سرعت کنترل‌شده نیز در بعضی شرایط باعث بازگشت انرژی می‌شود.
آیا داغ‌شدن مقاومت ترمز نشانه خرابی است؟
نه لزوماً؛ این قطعه انرژی الکتریکی را عمداً به گرما تبدیل می‌کند. میزان گرما باید با مشخصات مقاومت، شرایط بار و تهویه دستگاه سنجیده شود.
مقاومت ترمز معمولاً بالای پله برقی نصب می‌شود یا پایین؟
هر دو آرایش در منابع فنی دیده می‌شوند. برای پیدا کردن محل مقاومت یک دستگاه مشخص، نقشه تجهیزات برقی و دستورالعمل اینورتر تعیین‌کننده است.
آیا خطای اضافه‌ولتاژ اینورتر یعنی مقاومت سوخته است؟
خیر. مقاومت و واحد ترمز فقط بخشی از موارد قابل بررسی‌اند. ولتاژ ورودی، شرایط کاهش سرعت و تنظیمات درایو هم می‌توانند دخیل باشند.
آیا مقاومت با اهم کمتر قوی‌تر و بهتر است؟
خیر. مقدار اهم باید با حداقل مجاز واحد ترمز و مقدار توصیه‌شده سازنده مطابقت داشته باشد. انتخاب اهم پایین‌تر می‌تواند به مدار ترمز آسیب بزند.
مقاومت ترمز با ترمز کمکی پله برقی یکی است؟
خیر. مقاومت یک قطعه الکتریکی برای دفع انرژی است؛ ترمز کمکی یک سامانه حفاظتی مکانیکی با وظیفه‌ای جداگانه است.
منابع فنی برای مطالعه بیشتر
مطالب فنی این مقاله با تکیه بر مستندات عمومی سازندگان و نمونه‌های مشخص بررسی شده‌اند. اعداد جدولی فقط به مدل‌های ذکرشده تعلق دارند.
- HPMONT — HD30-ES/ES1 Escalator Controller, User Manual V1.2؛ جدول انتخاب واحد و مقاومت ترمز، بخش 1.5.
- Siemens — SINAMICS Braking Resistor 6SL3201-0BE21-8AA0؛ مشخصات اهم، توان پیوسته و توان لحظه‌ای.
- KEB — Benefits of VFDs and Line-Regenerative Units for Escalators؛ کاربرد انرژی برگشتی و تفاوت دفع مقاومتی با بازیابی.
- Fujitec — Passenger Conveyor Patent JP6658145B2؛ نمونه طراحی جانمایی مقاومت در محفظه پایین با کنترل آب‌گرفتگی.
- KEB COMBIVERT F5 Escalator Drive Application Manual؛ عیب‌یابی اضافه‌ولتاژ و مدار ترمز در کاربرد پله‌برقی.
- بازنشر راهنمای برق مدل FT-MP از Ningbo HongDa؛ نمونه جانمایی محفظه بالایی. این نسخه در سایت ثالث بازنشر شده و برای تصمیم اجرایی باید با دفترچه رسمی همان دستگاه تطبیق داده شود.
- ABB — ACS580 Firmware Manual؛ خطای 3210 و کنترل اضافه‌ولتاژ لینک DC.
