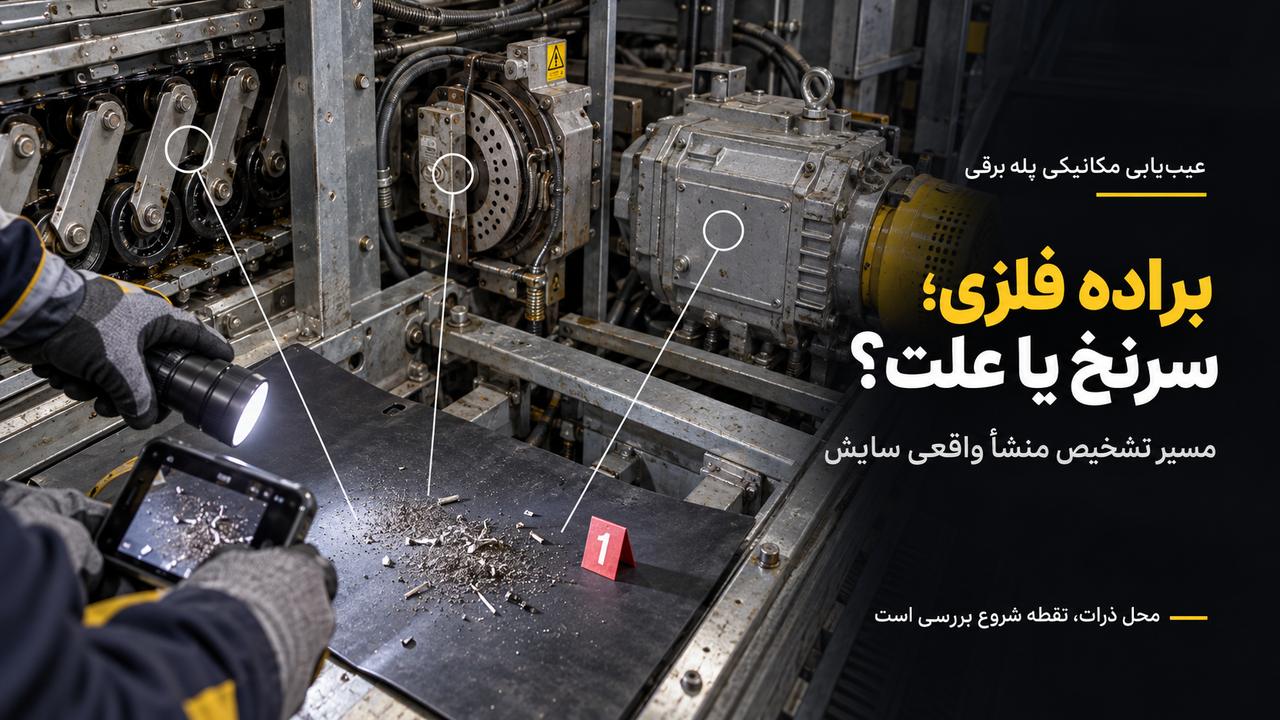

براده فلزی داخل پله برقی از کجا می‌آید؟ تشخیص منشأ سایش از روی محل تجمع و نشانه‌های همراه

براده فلزی داخل پله برقی چه چیزی به ما می‌گوید؟

داخل یک پله برقی مجموعه‌ای از قطعات مکانیکی در حال حرکت کنار یکدیگر کار می‌کنند؛ زنجیرها و چرخ‌زنجیرها، یاتاقان‌ها، محورهای اصلی، مجموعه محرک، رولرها، ریل‌ها، ترمز و ده‌ها اتصال دیگر. بنابراین مشاهده یک ذره فلزی روی کف خرپا یا داخل موتورخانه به‌تنهایی نمی‌گوید این ذره دقیقاً از کدام قطعه جدا شده است.

اشتباه رایج این است که نزدیک‌ترین قطعه به محل براده فوراً مقصر شناخته شود. مثلاً اگر ذرات زیر گیربکس دیده شوند، نتیجه گرفته شود که دنده داخلی گیربکس در حال تخریب است؛ یا اگر گرد تیره کنار ترمز وجود داشته باشد، آن را حتماً براده فلزی ناشی از ترمز بدانیم. چنین نتیجه‌گیری‌هایی بدون مشاهده مستقیم سطح آسیب‌دیده یا شواهد مکمل می‌توانند مسیر تعمیر را اشتباه کنند.

حتی در بررسی تخصصی ذرات موجود در روغن هم سابقه دستگاه و یک خط مبنای قابل مقایسه اهمیت دارد. به زبان ساده، نوع و مقدار ذرات باید در شرایط همان ماشین تفسیر شود. به همین دلیل ظاهر یک ذره، رنگ آن یا حتی جذب‌شدن آن توسط آهنربا به‌تنهایی برای شناسایی قطعه‌ای که ذره از آن جدا شده کافی نیست.

اگر ابتدا نیاز دارید ساختار دستگاه و محل قطعات را بهتر بشناسید، مقاله معرفی کامل اجزای اصلی پله برقی نقطه شروع مناسب‌تری است. این مقاله وارد معرفی دوباره همه اجزا نمی‌شود و تمرکزش فقط بر استفاده از براده به‌عنوان یک شاهد فنی برای محدودکردن منشأ سایش است.

قبل از تمیزکردن براده چه چیزهایی را ثبت کنیم؟

گاهی اولین واکنش در سرویس این است که کف خرپا، موتورخانه یا سینی زیر زنجیر سریع تمیز شود. تمیزکاری لازم است، اما اگر قبل از آن هیچ چیزی ثبت نشود، ممکن است بخشی از شواهد از بین برود. هدف از ثبت اولیه این نیست که محل را آلوده نگه داریم؛ هدف این است که بدانیم ذرات دقیقاً کجا، با چه الگویی و کنار چه نشانه دیگری دیده شده‌اند.

این اطلاعات ساده در بسیاری از مواقع از حدس‌زدن درباره شکل براده مفیدترند. مثلاً تجمع دوباره ذرات در همان نقطه پس از تمیزکاری، در کنار یک رد تماس تازه، ارزش تشخیصی بسیار بیشتری از این دارد که فقط بگوییم براده «نقره‌ای» یا «سیاه» بوده است.

محل تجمع براده چگونه محدوده عیب را کوچک‌تر می‌کند؟

جدول زیر قرار نیست از روی محل براده، قطعه خراب را مشخص کند. هدف این است که نشان دهد در هر ناحیه بهتر است بررسی از کجا شروع شود. نتیجه نهایی باید با مشاهده مستقیم قطعه، آثار مکانیکی و در صورت نیاز اطلاعات فنی همان مدل از سازنده تطبیق داده شود.

براده در ناحیه مجموعه محرک و موتورخانه

بخش بالایی پله برقی معمولاً چند منبع بالقوه تولید ذره را در فضای نسبتاً کوچکی کنار هم دارد. موتور، گیربکس، یاتاقان‌ها، محور اصلی، زنجیر محرک، چرخ‌زنجیر و مجموعه ترمز همگی ممکن است در همین محدوده قرار گرفته باشند. بنابراین نزدیک بودن براده به گیربکس، به‌تنهایی برای تعیین منشأ آن کافی نیست.

یاتاقان‌ها یکی از منابع شناخته‌شده تولید ذرات سایشی هستند. در سایش ساینده، آلودگی یا شرایط نامناسب روانکاری می‌تواند باعث برداشت تدریجی ماده از سطوح شود. در نوع دیگری از سایش، ازبین‌رفتن مناسب فیلم روانکار و تماس نامطلوب سطوح می‌تواند اصطکاک و انتقال ماده را افزایش دهد. اگر این وضعیت با حرارت موضعی، تغییر صدا، لرزش یا آثار سطحی همراه باشد، بررسی یاتاقان و شرایط روانکاری منطقی‌تر می‌شود.

بااین‌حال یک مرز مهم وجود دارد: وجود ذرات نزدیک گیربکس به این معنی نیست که حتماً دنده داخلی یا بخش خاصی از گیربکس آسیب دیده است. برای اجزای داخلی گیربکس، وضعیت روغن، سابقه دستگاه، بازرسی تخصصی و اطلاعات همان سازنده اهمیت بیشتری دارند. جزئیات بازکردن، بازبینی و تنظیم گیربکس در مقاله اورهال گیربکس پله برقی بررسی شده و قرار نیست در اینجا دوباره تکرار شود.

براده کنار زنجیر و چرخ‌زنجیر چه فرضیه‌هایی ایجاد می‌کند؟

زنجیر محرک و زنجیر استپ مجموعه‌هایی هستند که مفاصل متحرک و سطوح درگیر متعددی دارند. سایش پین و بوش، روانکاری نامناسب، آلودگی و تماس جانبی غیرعادی می‌توانند هنگام بررسی این ناحیه مطرح شوند. بااین‌حال مشاهده براده کنار زنجیر به‌تنهایی نشان نمی‌دهد که زنجیر حتماً باید تعویض شود.

آنچه ارزش بیشتری دارد، کنار هم قرار دادن چند نشانه است. برای مثال اگر ذرات در یک ناحیه مشخص از درگیری زنجیر و چرخ‌زنجیر جمع شده‌اند، روی صفحه جانبی زنجیر اثر تماس یک‌طرفه وجود دارد و دندانه‌ها نیز الگوی غیرعادی نشان می‌دهند، بررسی هم‌راستایی و نحوه درگیری منطقی است. اگر در مقابل فقط آلودگی پراکنده و قدیمی دیده می‌شود، هنوز نمی‌توان همین نتیجه را گرفت.

بحث اندازه‌گیری افزایش طول زنجیر، تشخیص سایش پین و بوش و تصمیم درباره تعویض موضوع مستقلی است و در مقاله افزایش طول زنجیر استپ پله برقی با جزئیات بیشتری بررسی شده است. در اینجا زنجیر فقط یکی از ناحیه‌های احتمالی برای منشأ براده است.

اگر بررسی نشان دهد قطعه واقعاً نیاز به تعویض یا تأمین دارد، مسیر خرید از مسیر آموزشی آن جداست و می‌توانید به بخش فروشگاه و تأمین قطعات پله برقی مراجعه کنید. این لینک جایگزین مقاله آموزشی شناخت اجزای دستگاه نیست؛ یکی برای تأمین قطعه است و دیگری برای شناخت فنی اجزای پله برقی.

براده در مسیر استپ، رولر و گاید ریل

وقتی ذرات در طول مسیر استپ مشاهده می‌شوند، سؤال مهم این است که آیا علامت به یک نقطه ثابت وابسته است یا همراه یک استپ مشخص حرکت می‌کند. این تفکیک منبع را ثابت نمی‌کند، اما محدوده بازرسی را بسیار کوچک‌تر می‌کند.

اگر چند استپ مختلف هنگام عبور از یک محل واحد نشانه مشابه ایجاد می‌کنند و در همان نقطه روی ریل یا قطعه ثابت اثر خراش و تماس تازه وجود دارد، یک مشکل موضعی در مسیر حرکت باید بررسی شود. در مقابل، اگر علامت با یک استپ مشخص در طول گردش دستگاه جابه‌جا شود، مجموعه همان استپ، رولر، محور یا اتصال مجاور ارزش بررسی بیشتری دارد.

همین منطق در مقاله تشخیص ضربه دوره‌ای استپ پله برقی برای بررسی الگوی ضربه استفاده شده است؛ با این تفاوت که محور مقاله حاضر محل ذرات و آثار سطحی است، نه خود ضربه. اگر موضوع به مکانیک سایش و اصلاح هندسی ریل برسد، ادامه جزئیات در مقاله سایش گاید ریل پله برقی بررسی شده است.

وقتی براده داخل روغن است، تشخیص چشمی محدودتر می‌شود

ذرات روی کف خرپا با ذرات موجود در روغن یک مجموعه بسته، دو مسئله کاملاً یکسان نیستند. وقتی ذرات سایشی داخل روغن دیده می‌شوند، سابقه نمونه‌برداری، محل نمونه، وضعیت روانکار و روند تغییرات اهمیت پیدا می‌کند. استانداردهای تحلیل ذرات نیز بر همین نکته تأکید دارند: نتیجه‌گیری از یک نمونه منفرد و بدون شناخت الگوی معمول همان ماشین می‌تواند گمراه‌کننده باشد.

بنابراین اگر کسی ادعا کند «ذره زرد یعنی دنده برنزی» یا «هر ذره‌ای که جذب آهنربا شد از بلبرینگ یا زنجیر آمده»، چنین نتیجه‌ای برای یک مقاله فنی عمومی قابل دفاع نیست. بررسی دقیق شکل، اندازه و جنس ذرات وارد حوزه تحلیل ذرات سایشی و فروگرافی (Ferrography) می‌شود و به ابزار، روش نمونه‌برداری و تفسیر تخصصی نیاز دارد.

این نکته با مفهوم خط مبنا نیز ارتباط مستقیم دارد. در مقاله خط مبنای پایش وضعیت پله برقی توضیح داده شده که دو اندازه‌گیری فقط به این دلیل که از یک دستگاه گرفته شده‌اند لزوماً قابل مقایسه نیستند. در تحلیل آلودگی و ذرات نیز شرایط اندازه‌گیری، سابقه دستگاه و روش بررسی اهمیت مشابهی دارند.

چه شواهدی کنار براده ارزش تشخیصی بیشتری دارند؟

هرچه یک نشانه به محل فیزیکی سایش نزدیک‌تر و با آن همزمان‌تر باشد، ارزش بیشتری برای محدودکردن فرضیه‌ها دارد. هیچ‌کدام از موارد زیر به‌تنهایی علت ریشه‌ای نیستند، اما کنار هم می‌توانند مسیر بررسی را منطقی‌تر کنند.

روانکاری نامناسب یکی از عوامل معتبر در بعضی انواع سایش یاتاقان‌ها و مفاصل زنجیر است، اما مقاله حاضر قرار نیست آموزش روانکاری را دوباره تکرار کند. برای روش‌های بازرسی و روانکاری می‌توانید به راهنمای بازرسی و روانکاری سیستم‌های مکانیکی پله برقی مراجعه کنید.

آیا خود ذرات فلزی می‌توانند خرابی را بدتر کنند؟

در مجموعه‌های روانکاری‌شونده پاسخ می‌تواند بله باشد. منابع تخصصی یاتاقان نشان می‌دهند ذرات سایشی و آلودگی سخت می‌توانند وارد تماس‌های غلتشی شوند و خودشان نقش ساینده پیدا کنند. در چنین شرایطی، براده فقط محصول قبلی سایش نیست؛ ممکن است بخشی از چرخه ادامه تخریب هم باشد.

این موضوع را نباید بیش از حد تعمیم داد. ذره‌ای که روی کف خرپا افتاده الزاماً وارد یک مجموعه روانکاری‌شونده نمی‌شود و باعث سایش ثانویه نخواهد شد. اما وقتی ذرات داخل روغن یا گریس یک یاتاقان، گیربکس یا اتصال روانکاری‌شونده حضور دارند، آلودگی روانکار و ادامه سایش اهمیت بیشتری پیدا می‌کند.

نمونه Granville همین تفاوت را به‌خوبی نشان می‌دهد: در آن حادثه مشخص، ذرات تولیدشده در یک مسیر واقعی خرابی وارد ناحیه روانکاری شدند و بخشی از مشکل بعدی را تشدید کردند. این اتفاق برای همه دستگاه‌ها یک قاعده عمومی ایجاد نمی‌کند، اما نشان می‌دهد چرا تجمع تازه براده نباید بدون بررسی نادیده گرفته شود.

از روی براده چه چیزهایی را نباید نتیجه بگیریم؟

• براده کنار یک قطعه، ثابت نمی‌کند که همان قطعه منبع آن است.
• رنگ نقره‌ای، زرد یا تیره به‌تنهایی جنس و قطعه سازنده را مشخص نمی‌کند.
• جذب‌شدن ذره توسط آهنربا، فقط می‌تواند اطلاعات محدودی درباره ماهیت آن بدهد؛ نه هویت قطعه.
• تراشه بزرگ الزاماً به معنی شکست قریب‌الوقوع نیست، هرچند نیاز به بررسی دقیق‌تر دارد.
• گرد تیره نزدیک ترمز الزاماً براده فلزی ترمز یا نشانه کشیده‌شدن ترمز نیست.
• براده کنار ریل به معنی ضرورت تعویض ریل نیست.
• وجود براده به‌تنهایی ثابت نمی‌کند که علت اصلی، کمبود روغن بوده است.
• هیچ حد عمومی برای لقی، فاصله تنظیمی، افزایش طول زنجیر، فاصله ترمز یا دما نباید بدون مستندات همان مدل استفاده شود.

اینجا تفاوت بین «نشانه» و «علت» حیاتی است. اگر روند عیب‌یابی از روی یک نشانه مستقیماً به تعویض قطعه برسد، احتمال تعمیر اشتباه بالا می‌رود. مقاله تحلیل علت ریشه‌ای خرابی پله برقی دقیقاً همین مرز بین نشانه، شاهد و علت ریشه‌ای را با جزئیات بیشتری بررسی می‌کند.

مسیر پیشنهادی برای تشخیص منشأ براده فلزی

چه زمانی موضوع فقط یک آلودگی ساده نیست؟

وجود چند ذره قدیمی در کف خرپا با تشکیل مکرر براده تازه یک وضعیت یکسان نیست. وقتی بعد از پاک‌سازی مجدد ذرات تولید می‌شوند، در یک نقطه آثار سایش و خراش واضح وجود دارد، یا براده با داغ‌شدن، لرزش، صدای غیرعادی، لقی و تغییر رفتار حرکتی همراه شده است، بررسی منبع باید جدی‌تر شود.

در سرویس دوره‌ای پله برقی ثبت چنین نشانه‌هایی پیش از پاک‌سازی می‌تواند در بازدیدهای بعدی برای مقایسه وضعیت دستگاه ارزش زیادی داشته باشد. اگر وضعیت نسبت به سابقه دستگاه تغییر کرده باشد، ادامه کار بدون بررسی ممکن است بخشی از شواهد مهم پایش وضعیت را از بین ببرد. تصمیم درباره ادامه کار، توقف دستگاه یا بازکردن یک مجموعه نیز باید بر اساس وضعیت واقعی، دستورالعمل سازنده و ارزیابی تکنسین مجاز انجام شود.
